AutoCAD Mechanical 2025中文激活版v2025.0.1机械版

AutoCAD Mechanical 2025中文激活版是欧特克面向机械工程领域打造的专业CAD工具，它搭载智能图层管理、自动化BOM物料清单生成与专业机械标注工具，支持最新表面纹理符号规范，新版本优化文件打开速度与格式兼容性，运行更稳定流畅！

AutoCAD Mechanical 2025么安装

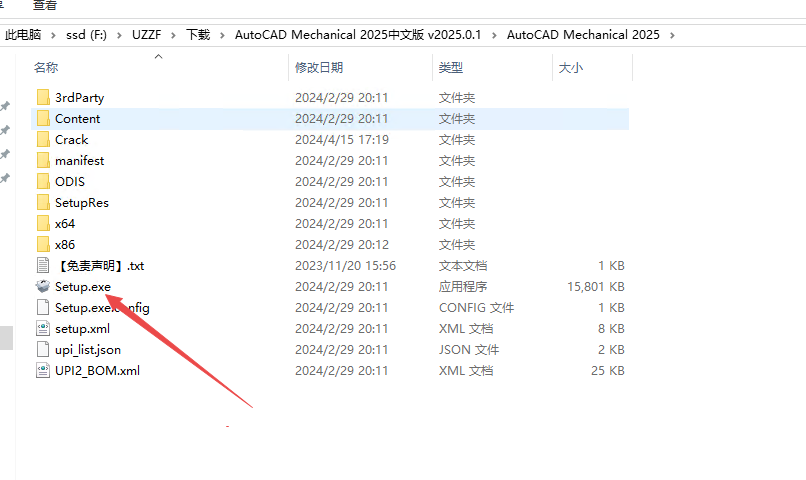

1、下载压缩包打开然后选择里面的setup程序安装

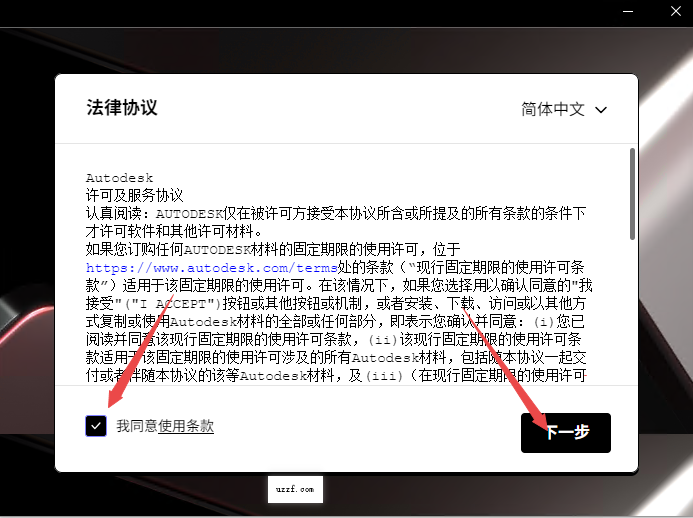

2、等待程序运行，然后选择同意继续下一步

3、然后选择安装位置进行安装

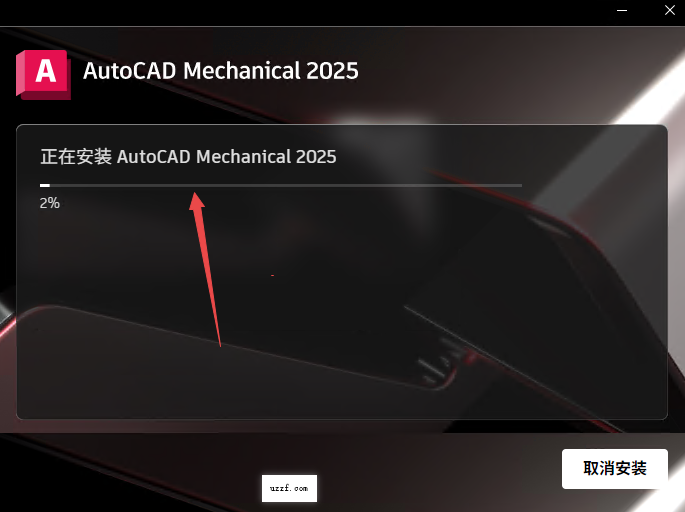

4、然后等待程序安装完成大概5分钟

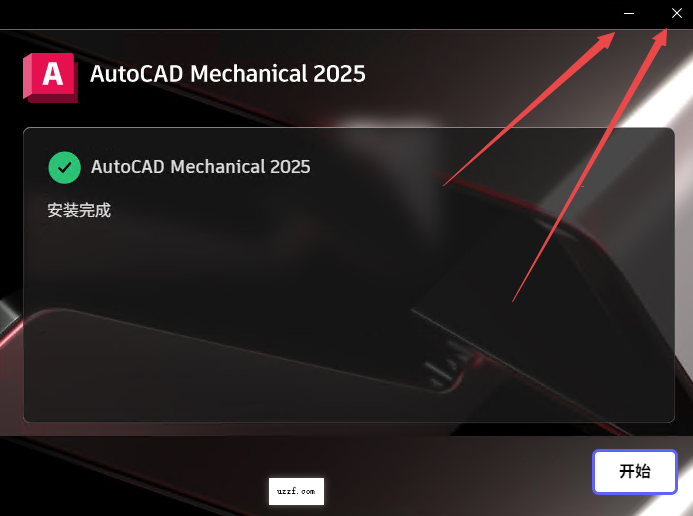

5、安装完成不要点启动，要点击关闭

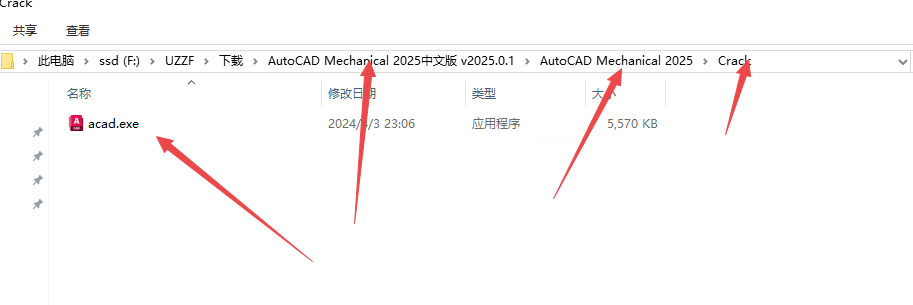

6、返回刚才文件夹，打开crack文件夹，复制里面的acad.exe程序

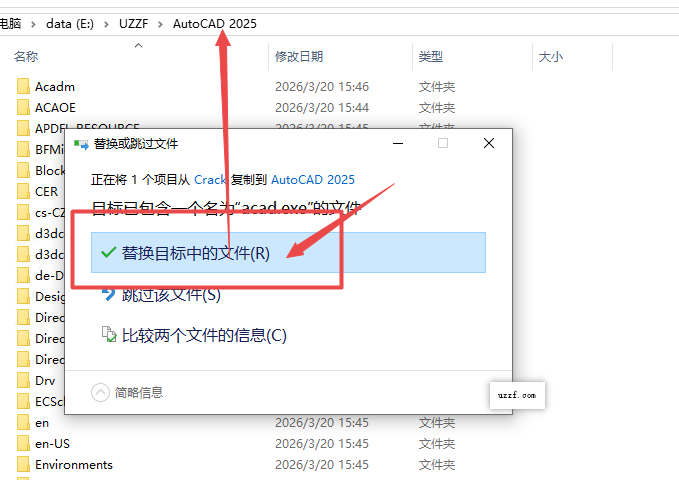

7、然后找到软件安装文件夹里面的cad2025，直接复制过来，选择替换

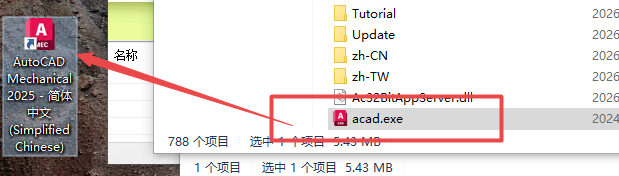

8、替换完成就可以激活成功了，然后直接在桌面启动软件

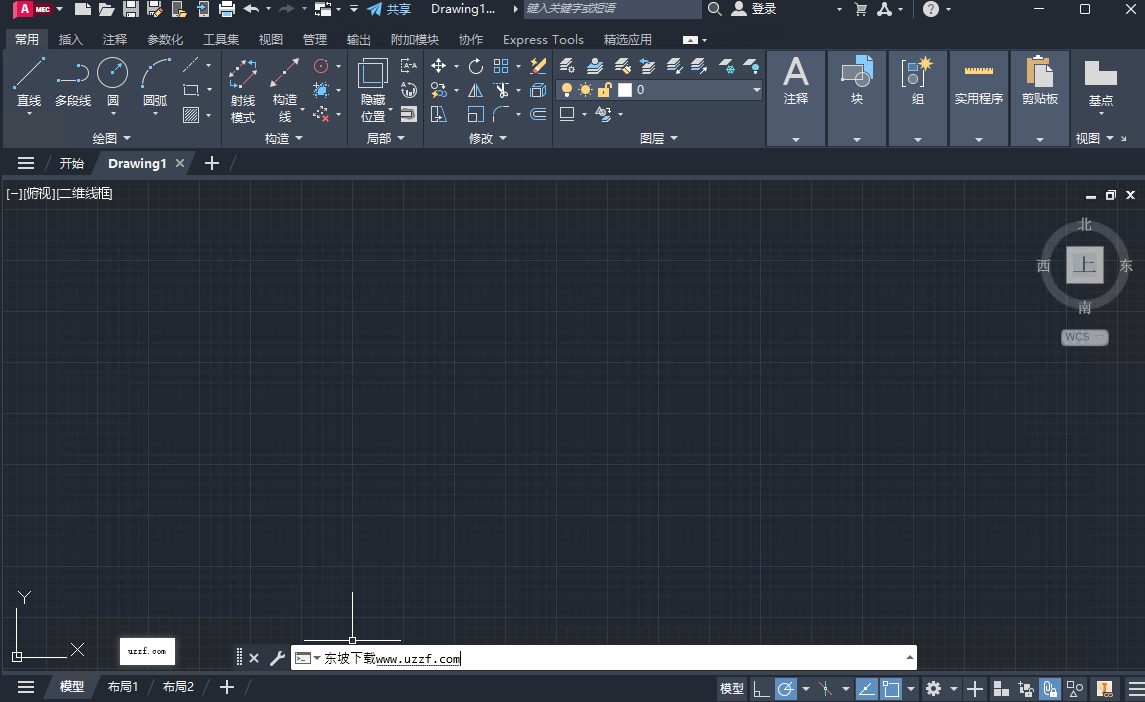

9、启动软件后选择第一个选项即可

AutoCAD Mechanical 2025怎么创建BOM表

确保使用智能零件：

BOM表的数据来源是图纸中的“智能机械对象”（如从内容库插入的螺栓、轴承、型材等）。如果使用普通线条绘制的零件，需要先将其定义为“结构件”或“标准件”，或者直接使用软件自带的内容库（ContentLibrary）插入零件，这样它们才会自动携带序号、材质、规格等属性。

标注零件序号(Balloon)：

进入“注释(Annotate)”选项卡，点击“零件序号(Balloon)”工具。

依次点击图纸中的各个零件。软件会自动识别零件类型，并按照设定的规则（如自下而上、自上而下或手动指定）生成唯一的序号。

注意：只有被标注了零件序号的对象，默认才会被包含在BOM表中。

生成BOM表：

仍在“注释(Annotate)”选项卡下，找到“材料明细表(PartsList)”按钮。

在绘图区域选择一个点作为表格的插入位置，或者框选一个矩形区域来定义表格大小。

软件会自动扫描当前图纸（或选定视图）中所有带序号的零件，提取其属性（如描述、数量、材质、标准号等），并立即生成完整的BOM表。

更新与维护：

如果后续修改了模型（增加或减少零件），只需右键点击BOM表，选择“更新(Update)”，表格数据便会自动同步，无需重新制作。

AutoCAD Mechanical 2025怎么自定义明细表

自定义明细表是指创建不同于软件默认样式的表格外观。根据官方帮助文档，AutoCADMechanical2025支持通过创建自定义块的方式来实现高度灵活的明细表样式。

核心原理：自定义明细表至少需要创建两个块：一个用于表头行，一个用于正文行（数据行）。如果需要，可以为正文行创建多个不同的块样式。

命名规则：

表头块：名称必须以数字0结尾（例如：MYPLIST0）。

正文块：第一个正文块名称以数字1结尾（MYPLIST1），第二个以2结尾（MYPLIST2），以此类推。

正文块属性设置：

正文块中需要包含属性（Attribute），这些属性将显示明细表中的具体数据。

属性的“标记（Tag）”名称必须设置为对应的零部件特性名称。例如，要显示“材料”信息，则创建一个属性，并将其标记命名为MATERIAL。

对于文字宽度控制，可以使用内部表示方式。格式为#GENST{#}，其中#GENST是零部件特性ID（如DESCRIPTION的ID是5GENST），{#}是可用空间除以文字高度后的数值（例如5GENST{10}）。

块文件存储：

你可以在当前图纸中创建这些块，也可以将它们保存在外部独立的.dwg文件中。如果使用外部文件，文件名必须与块名相同（例如，包含MYPLIST0、MYPLIST1的块文件应保存为myplist.dwg）。

应用自定义明细表：

创建好块之后，可以配置系统，将自定义明细表设置为默认样式。在创建明细表时，也可以直接选择该自定义样式。

AutoCAD Mechanical 2025电脑配置需求

AutoCADMechanical2025基于AutoCAD2025平台，由于增加了大量的机械标准库和自动化计算功能，对硬件要求略高于基础版CAD。以下是官方推荐及实际工程建议配置：

操作系统

必须：64位Windows11或Windows10（版本1809或更高）。

注意：不支持32位系统、WindowsS模式或ARM架构处理器。

处理器(CPU)

基础要求：2.5GHz或更高。

推荐配置：3.0GHz+的高主频多核处理器。

IntelCorei7或i9（第12代及以上，如i7-13700K）。

AMDRyzen7或9（5000系列及以上，如Ryzen77700X）。

理由：机械模块在进行大型装配体重建、BOM计算和标准件调用时非常依赖CPU单核性能和多核吞吐能力。

内存(RAM)

最低要求：8GB（仅适用于极小图纸，不推荐）。

推荐配置：16GB起步，复杂装配体建议32GB或更高。

理由：加载70万+的标准件库和处理包含数千个零件的装配图会占用大量内存。

显卡(GPU)

要求：支持DirectX11或12，显存至少4GB，带宽106GB/s以上。

推荐配置：

专业卡：NVIDIARTXA2000/A4000或更高。

游戏卡：NVIDIAGeForceRTX3060/4060或更高（需确保驱动程序经过Autodesk认证或为Studio版本）。

理由：流畅旋转和缩放带有大量螺纹细节和倒角的三维机械模型需要强大的图形渲染能力。

存储空间

安装空间：约15-20GB可用空间（不含内容库）。

内容库空间：若安装全部国家标准库（GB,ISO,ANSI,DIN等），额外需要10-15GB。

硬盘类型：强烈建议使用NVMeSSD。机械设计的频繁读写操作（特别是调用标准件库）在SSD上比在机械硬盘上快数倍。

显示器

分辨率：1920x1080或更高（支持4K最佳）。

建议：双显示器setup可显著提升效率，一个屏幕用于绘图，另一个屏幕查看BOM表、属性面板或标准库预览。

网络

若使用网络许可（NetworkLicense）或访问云端存储的标准件库，需要稳定的千兆以太网连接。
