AutoCAD MEP 2024中文激活版免费版

AutoCAD MEP 2024中文激活版是是面向建筑机电领域打造的专业设计软件，为机电系统的方案设计、施工图绘制与工程归档提供一体化解决方案。作为集成化专业工具，有效提升设计精度与出图效率，是现代建筑机电工程设计与协同交付的理想选择。

AutoCAD MEP 2024安装教程

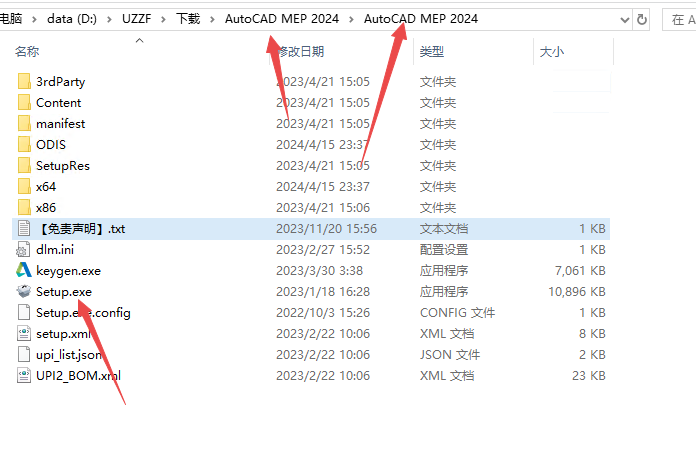

1、本站下载压缩包打开然后选择setup安装程序

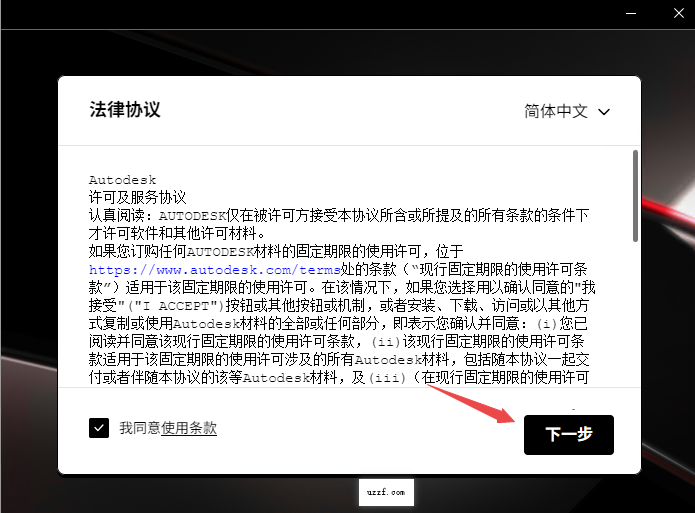

2、等待程序运行，然后选择同意，继续下一步

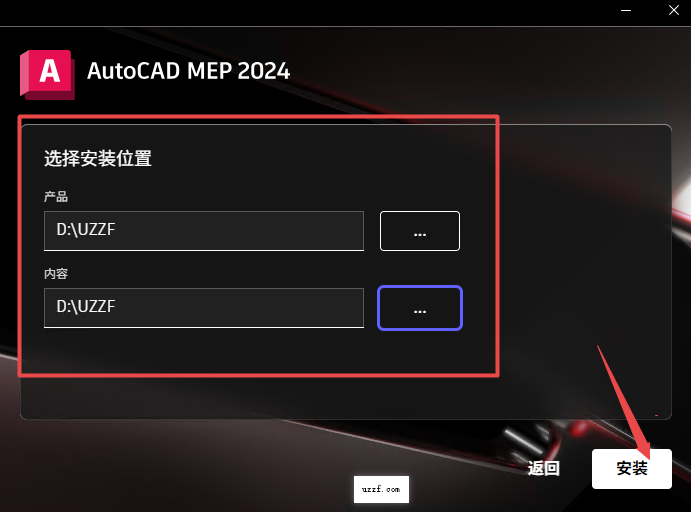

3、然后选择程序安装位置然后继续

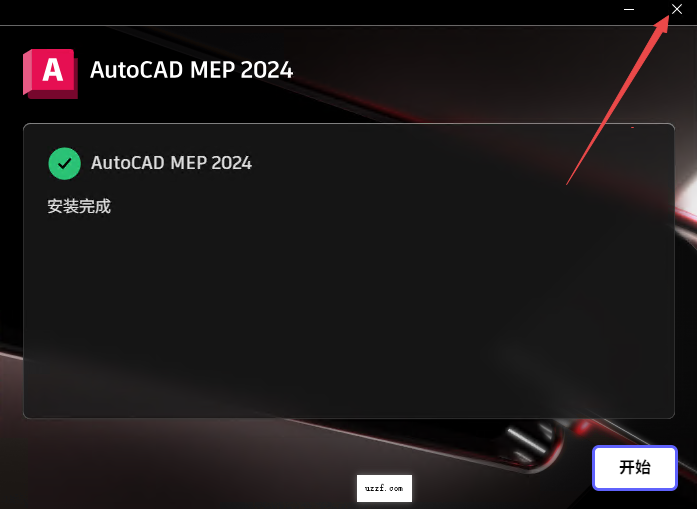

4、安装完成后一定要关闭程序，不要点击开始

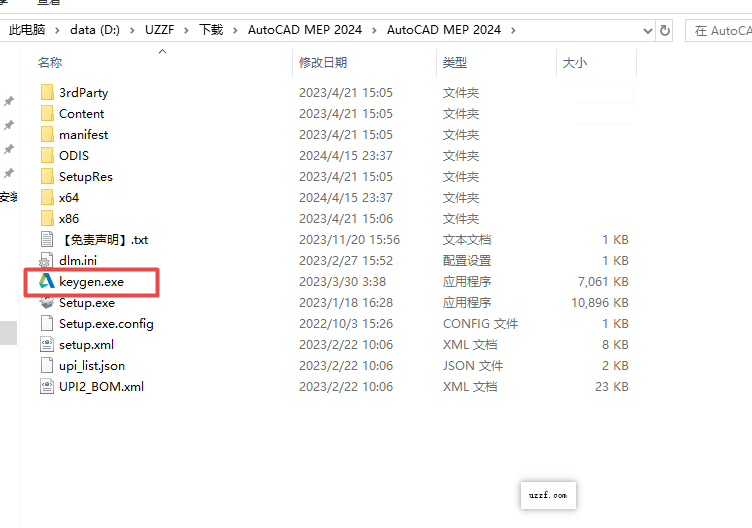

5、然后返回刚才的文件夹，运行注册机进行激活

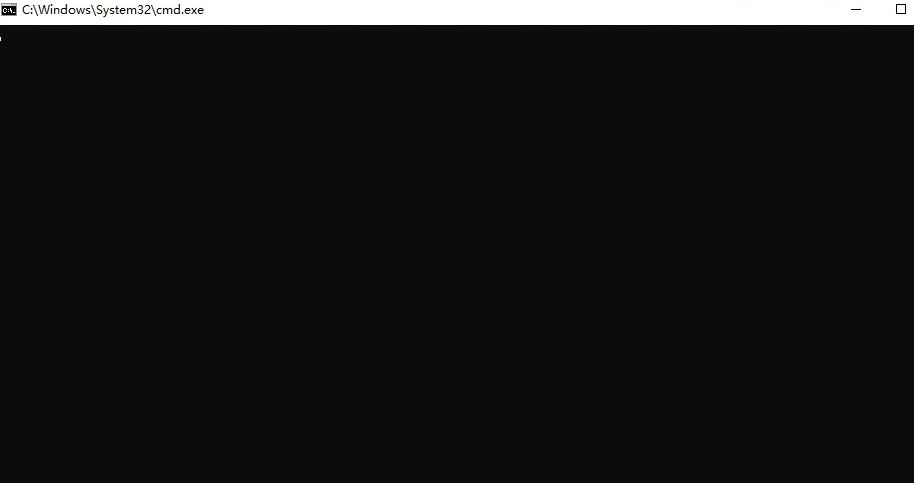

6、然后等待程序激活，会有黑色弹窗，是正常现象

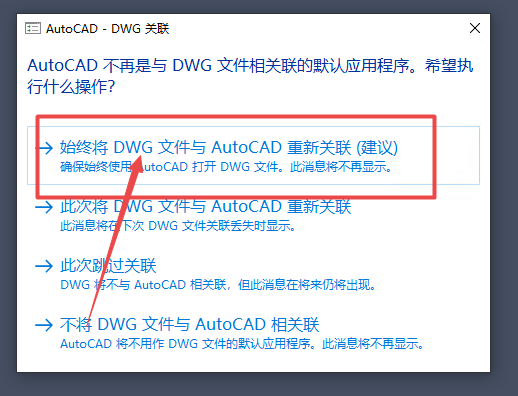

9、等待出现这个弹窗就代表激活成功了

10、然后桌面打开软件

11、然后选择第一个选项即可

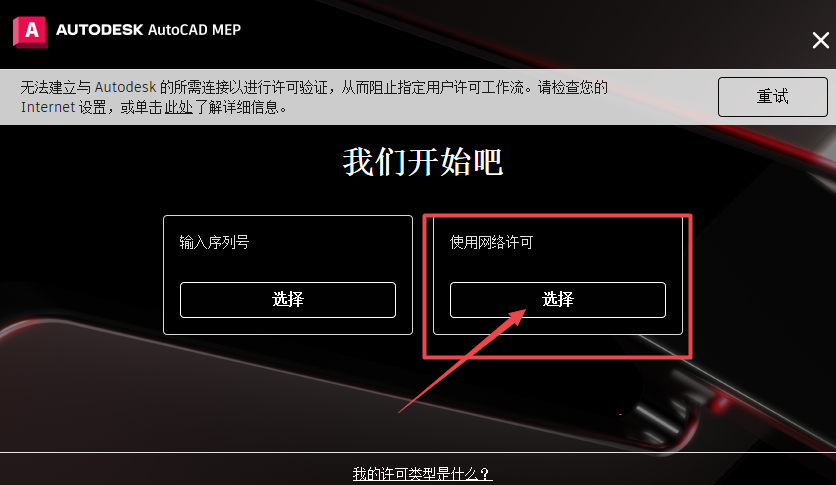

12、然后选择使用网络许可即可使用了

AutoCAD MEP 2024怎么创建模型

在AutoCADMEP2024中创建模型，核心是遵循从项目准备到系统细化的标准化工作流，利用智能对象和工具选项板进行高效布置。

项目准备与参考底图

首先，使用“项目导航器”设置或打开一个项目（.APJ文件），这是管理所有图纸和协同工作的基础。

通过“外部参照（Xrefs）”将建筑师的楼层平面图链接进来，作为设计MEP系统的定位基准。你需要确保参照图纸的缩放比例正确，并与三维模型中的网格线对齐。

调用专业工具选项板

根据你要设计的专业（暖通、电气、给排水），在屏幕一侧的“工具选项板”中选择对应的选项卡（如HVAC、Piping、Electrical、Plumbing）。

这些选项板中预置了成千上万的智能MEP对象，例如风机盘管、照明灯具、卫生器具等。直接将这些对象拖拽到绘图区，并根据命令行提示设置标高和位置。

利用智能连接进行系统布置

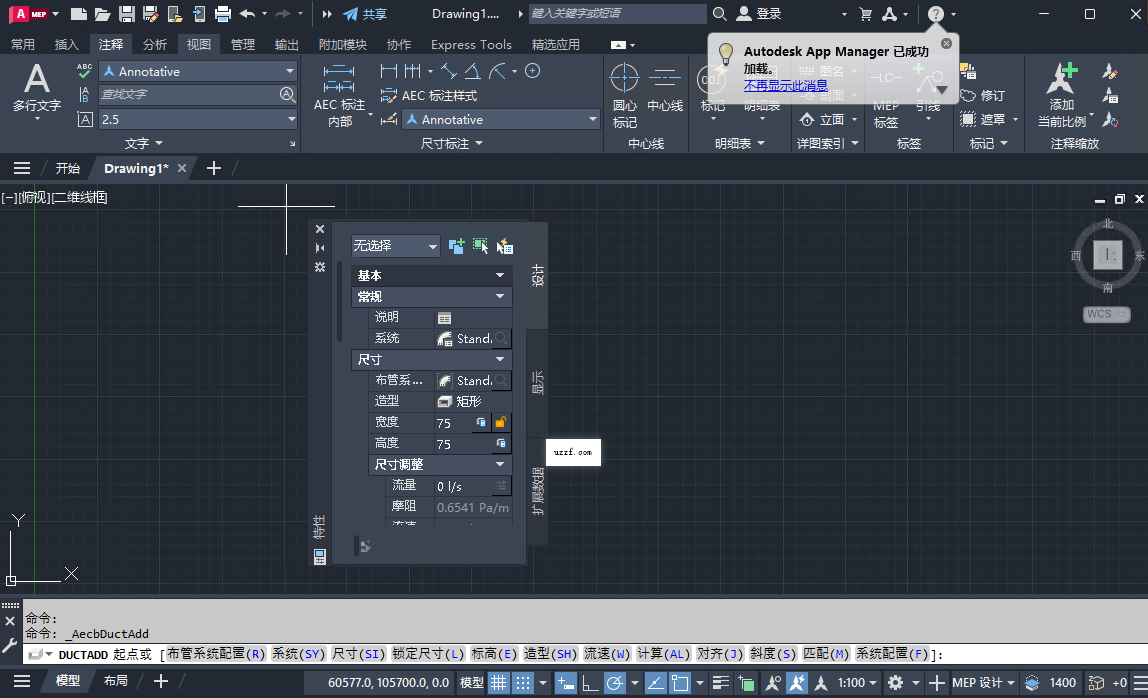

配置布线偏好：在开始绘制管道或风管前，使用“布线偏好”工具（如DuctLayoutPreferences）预先设置系统类型、尺寸、标高、连接件样式和坡度等参数。这能确保后续绘制的整个系统风格一致且符合规范。

智能路由：从一个设备的连接点（夹点）出发，使用自动路由工具向另一个设备或主干管绘制管道/风管。软件会自动插入弯头、三通等合适的连接件。

应用系统定义：绘制完成后，可以通过“样式浏览器”为选中的管道或风管段应用预定义的系统样式（如“送风”、“回水”），软件会自动调整其图层、颜色和显示属性。

利用空间和区域进行数据管理

你可以创建“空间”对象来定义建筑内的功能区域（如房间），并利用“区域”将多个空间组合起来（如所有办公室）。这有助于后续进行系统负荷计算和组织报告。

AutoCAD MEP 2024怎么设置自动化

1.智能对象自动更新（基础自动化）

开启自动更新：【应用程序菜单】→【选项】→【MEP】，勾选【自动更新对象/图纸/明细表】，修改模型后，标注、明细表、系统图自动同步更新。

属性匹配：命令行输入MATCHPROP，快速复制构件属性（尺寸、材质、标高），批量统一构件参数。

2.标注与报表自动化

自动标注：【注释】→【自动标注】，设置标注样式（管径、标高、回路编号），一键批量标注管线与设备，支持自定义标注规则。

明细表自动生成：命令行输入SCHEDULECREATE，选择构件类型（风管、管道、电气设备），自动统计数量、规格、材质，生成Excel/CSV格式材料表，修改模型后实时更新。

3.动作录制器（自定义自动化流程）

启动录制：【管理】→【动作录制器】→【录制】，光标出现红色圆点，开始记录操作步骤（如批量插入风口、批量修改风管尺寸）。

保存与执行：录制完成点击【停止】，保存为动作宏（*.actm）；后续执行时，点击【播放】，一键重复复杂操作，适用于批量重复性任务。

4.图层与样式自动化

自动图层（AUTOLAYER）：命令行输入AUTOLAYER，设置绘图命令对应图层（如画风管自动切换到HVAC图层），绘图时自动分配图层，无需手动切换。

样式标准化：【管理】→【样式管理器】，保存标注样式、图层标准、构件样式为模板，新建项目直接调用，统一全项目规范。

AutoCAD MEP 2024怎么参与协同设计

在团队环境中，AutoCADMEP2024主要通过基于项目的文件管理和数据交换来实现协同。

基于项目导航器的图纸管理

集中管理：所有团队成员都应使用“项目导航器”打开同一个项目（.APJ文件）。项目导航器将图纸按类型（如平面图、剖面图、详图）组织，方便团队分工。

版本控制：当你要编辑一张图纸时，可以执行“检出（Checkout）”操作，防止其他同事同时修改导致冲突。编辑完成后“检入（Checkin）”，系统会记录版本，必要时可以轻松回退到早期版本。这确保了图纸的完整性和修改的可追溯性。

外部参照（Xrefs）协同模式

分工协作：典型的协同模式是：建筑/结构团队绘制底图，MEP团队中的暖通、电气、给排水工程师分别负责各自的系统。每个人都将建筑底图作为外部参照附着，并在自己的文件中进行设计。

实时更新：当建筑底图修改并保存后，所有参照了该底图的MEP图纸都可以通过“重载（Reload）”Xref功能，立即看到最新的建筑变化，从而及时调整自己的设计。

数据交换与碰撞检测

与BIM工具协同：AutoCADMEP支持导入或导出IFC等格式，可以与使用Revit等其他BIM软件的团队成员交换模型数据。

碰撞检测：虽然MEP自身也具备初步的碰撞检查能力，但在复杂项目中，通常会将各专业的图纸汇集起来，在Navisworks等专门的协同平台中进行综合的硬碰撞（管线与结构冲突）和软碰撞（空间不足）检测，并在早期解决冲突，避免施工阶段的返工。
