AutoCAD Plant 3D 2026中文破解版v2026.0.1 正式版

AutoCAD Plant 3D 2026中文破解版是依托AutoCAD平台构建，该软件打通工艺流程图与三维模型的数据链路，以参数化规范驱动管道、设备与钢结构的精准建模，内置行业标准元件库与智能布管引擎，大幅降低重复建模工作量。

AutoCAD Plant 3D 2026怎么安装

1、下载压缩包打开setup程序

2、然后等待程序进行安装

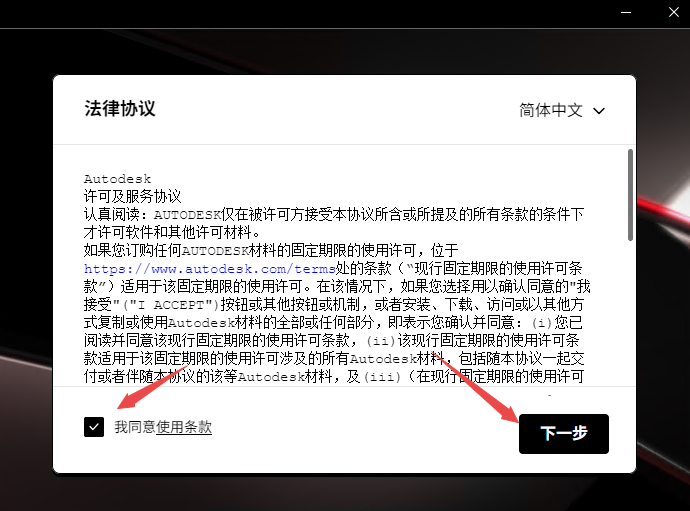

3、点击同意然后下一步

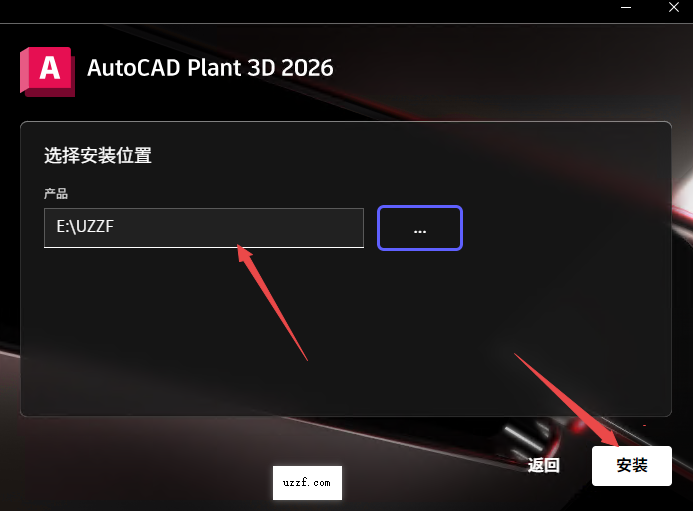

4、安装到指定的文件夹然后下一步

5、然后等待安装

6、安装完成后不要点击开始，一定要右上角关闭程序

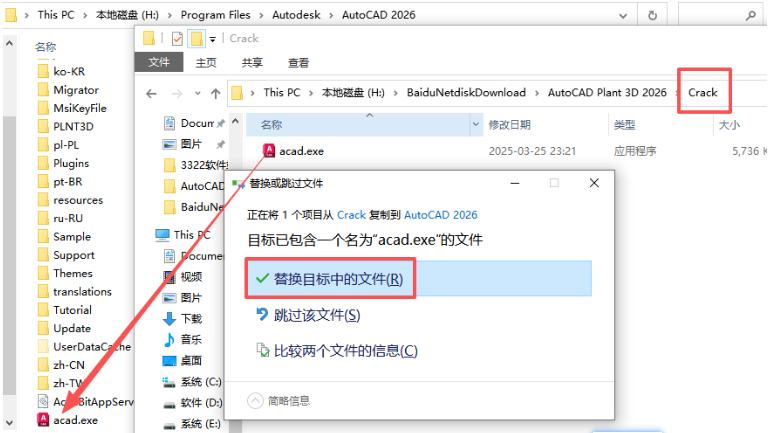

7、然后请注意，返回刚才文件夹，找到如下图所示crack文件夹里面的acad.exe程序，直接复制或者剪切，或者直接移动到AutoCAD Plant 3D 2026软件安装所在文件夹位置

8、替换成功就代表激活成功了，然后直接可以免费打开软件了

AutoCAD Plant 3D 2026的缺点和优点

优点：

基于等级的智能设计(Spec-DrivenDesign)：这是其核心优势。所有管道、阀门、法兰等构件都严格遵循预设的“管道等级规范(PipingSpec)”。设计师只能从合规库中选择零件，从源头上杜绝了选型错误，确保了工程标准的统一性。

P&ID与3D模型双向关联：工艺流程图(P&ID)中的设备、管线数据可直接驱动三维模型的生成；反之，三维模型的修改也能同步更新回P&ID。这种数据一致性极大地减少了人工核对的工作量。

自动出图能力强大：能够一键自动生成符合行业标准的管道等轴测图(Isometrics)和正交图(Orthographics)，并自动标注焊缝号、材料表、坡度等信息，大幅缩短了文档编制时间。

碰撞检测与协调：内置实时的碰撞检查功能，能在设计阶段发现管道与结构、电气桥架或其他专业的冲突，避免施工返工。

成本效益高：作为AutoCAD的垂直工具集，它比大型高端工厂设计软件（如IntergraphSmart3D或AvevaE3D）更容易上手，且授权成本相对较低，非常适合中小型项目或作为大型项目的补充工具。

缺点：

非参数化建模内核：与Inventor或SolidWorks不同，Plant3D的三维建模并非全参数化驱动。如果前期基础布局发生重大变更，后续管道的自动调整能力有限，可能需要大量手动修复。

大型项目性能瓶颈：虽然2026版优化了性能，但在处理拥有数十万根管道和设备的超大型炼化厂项目时，其运行流畅度和数据管理能力仍不如基于SQL数据库的高端专业工厂软件。

学习曲线陡峭：虽然界面像AutoCAD，但要精通其背后的“项目设置”、“等级库定制(SpecEditor)”和“目录库管理”，需要深厚的专业知识和较长的学习周期。

协同协作局限：尽管2026版增强了云端图纸集功能，但在多专业（如土建、电气、仪表）深度实时协同方面，仍不如基于BIM全流程的Revit或Navisworks生态完善。

AutoCAD Plant 3D 2026怎么设置公制单位

在Plant3D中，单位设置必须在项目创建初期或通过项目管理器进行，不能简单地像普通CAD那样只改UNITS命令。

方法一：创建新项目时设置（推荐）

启动软件，点击“开始”选项卡下的“新建项目(NewProject)”。

在弹出的向导中，选择项目模板时，务必选择带有“Metric”字样的模板（例如Plant3DMetric.ctb或ISOMetric）。

完成向导后，整个项目（包括管道等级、设备、结构）将默认使用毫米(mm)或米(m)为单位。

方法二：修改现有项目设置

如果项目已创建但单位不对（通常是因为选错了模板），最稳妥的方法是新建一个正确单位的项目，然后导入数据。若必须修改当前项目：

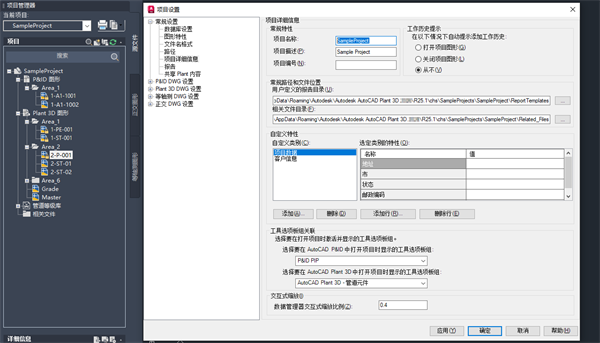

在左侧“项目浏览器(ProjectManager)”中，右键点击项目名称，选择“项目设置(ProjectSetup)”。

展开“工程单位(EngineeringUnits)”节点。

在这里可以分别设置长度(Length)、面积、体积等的单位。将长度单位改为Millimeters(毫米)。

关键步骤：单位修改后，必须检查“管道等级(PipingSpecs)”和“目录(Catalogs)”。

进入“管道等级”设置，确保加载的是公制等级文件（通常以M结尾，如A1-M）。

如果之前使用的是英制等级，直接切换单位会导致尺寸错乱（例如1英寸变成1毫米）。此时需要重新创建或加载公制等级的.spec文件。

注意：切勿仅在命令行输入UNITS命令修改插入比例，这不会改变Plant3D智能构件的实际尺寸逻辑，可能导致严重的建模错误。

AutoCAD Plant 3D 2026怎么绘制单线图

在Plant3D语境下，“单线图”通常指用于指导现场施工的管道轴测图（IsometricDrawing，简称ISO图）。核心原则是：单线图不是手动“绘制”的，而是从3D模型中“自动生成”的。

标准工作流程如下：

完成3D模型：首先，你需要在3D环境中完成管道、设备、阀门等元件的建模，并确保管道都正确指定了管线号（LineNumber）和等级库（Spec）。

生成单线图：

在功能区找到“正交图形和轴测图”面板（或类似名称）。

点击“创建轴测图”(CreateIsometricDrawing)按钮。

在弹出的对话框中，选择你要生成图纸的管线或区域。

选择输出图纸的样式（样式定义了图纸的布局、标注方式等，可以在isoconfig.xml文件中配置）。

指定图纸的保存位置。

点击“确定”，软件将自动提取所选管线的3D信息，并生成完整的、带标注和材料清单的2D轴测图。

更新图纸：如果后期修改了3D模型，可以更新已生成的轴测图，使其与模型保持一致。

简而言之，你的任务是在3D空间里“搭建”管道系统，而软件负责自动绘制出用于施工的“单线图”。
