CAXA工艺图表2021最新版本激活解锁版

CAXA工艺图表2021最新版本是一款深度融合CAD与CAPP能力的专业工艺平台，集图文混排、尺寸提取、知识重用、工艺知识库、典型工艺及汇总统计等强大功能于一体。该软件借助知识库实现快速填写，能对卡片进行关联管理与调用工艺资源库。

CAXA工艺图表2021怎么安装

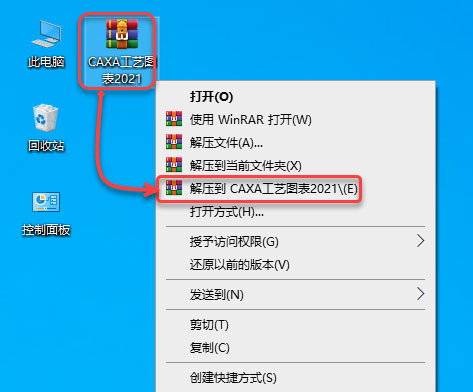

1、鼠标右击CAXA工艺图表2021安装包，选择解压到CAXA工艺图表2021选项。

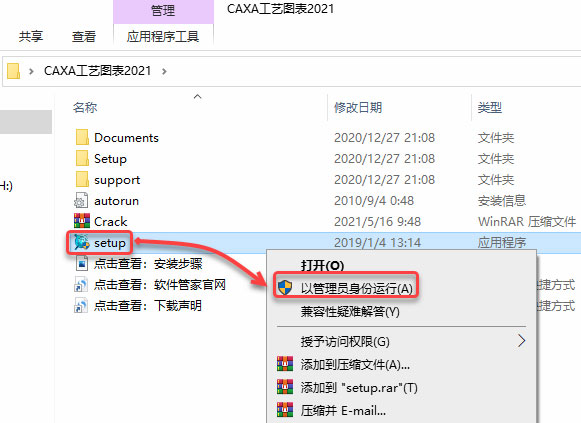

2、右击SETUP图标，点击以管理员身份运行即可。

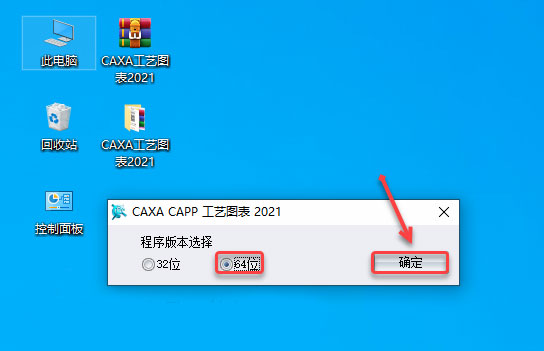

3、勾选64位，点击确定即可。

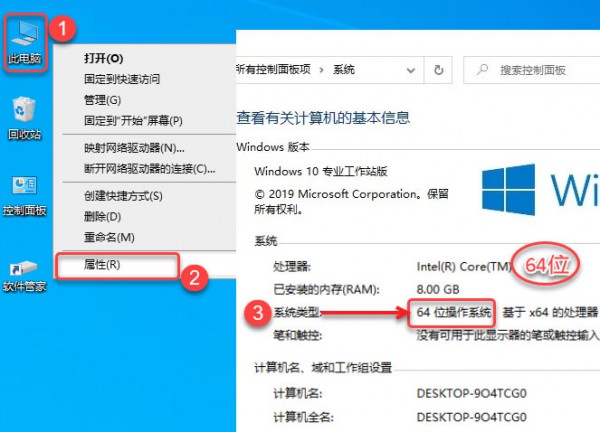

4、如果你不知道电脑多少位，那就右击此电脑，点击属性，查看64位操作系统即可。如果是32位，那就要选32位。

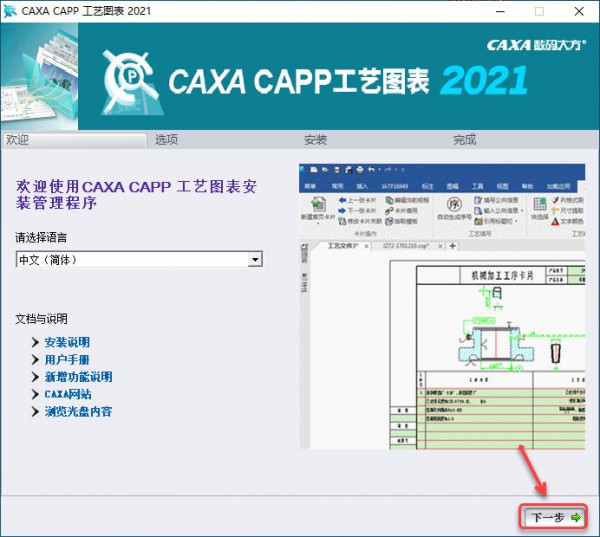

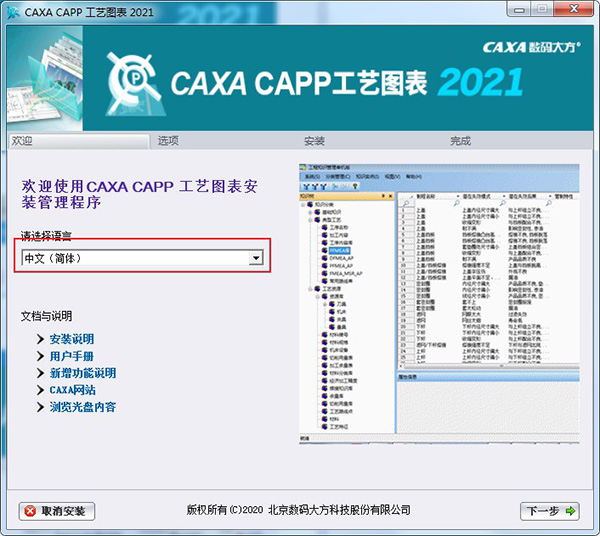

5、中文(简体)，然后点击下一步即可。

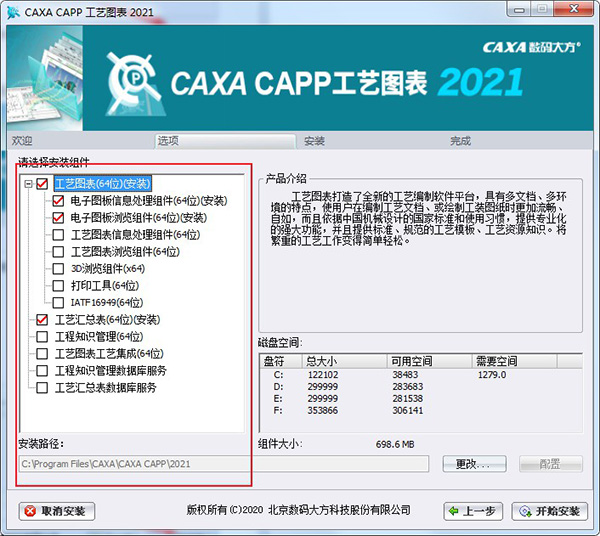

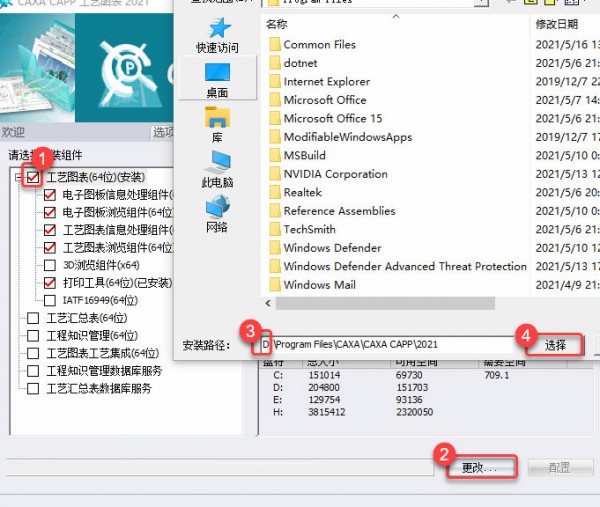

6、勾选工艺图表安装组件，点击更改，设置D盘为安装路径，点击选择要安装的文件夹。

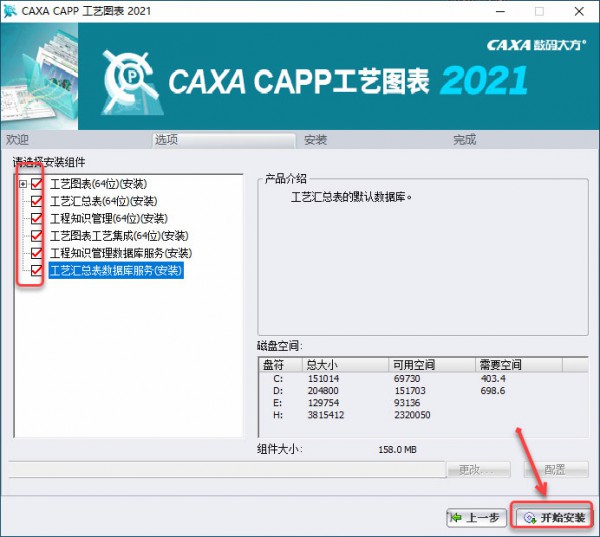

7、然后勾选所有的安装组件，点击开始安装即可。

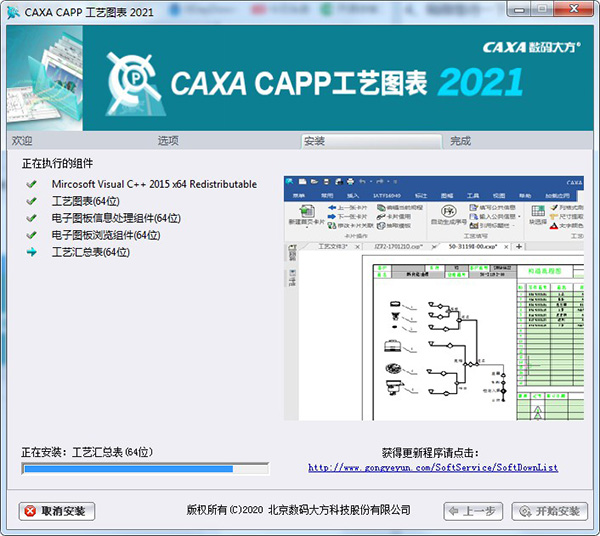

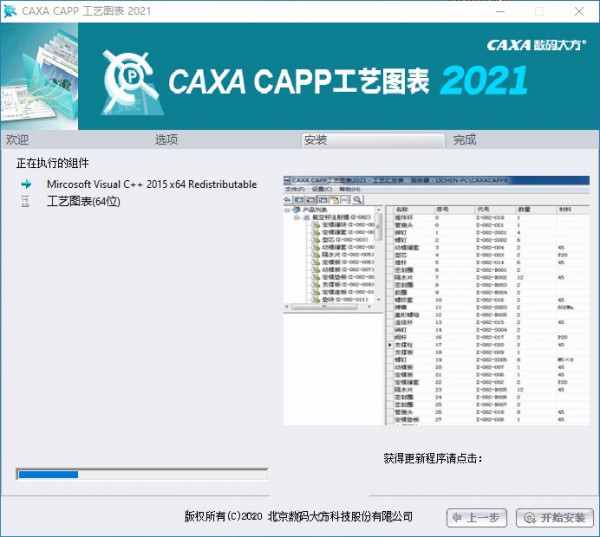

8、正在安装中，请稍等即可。

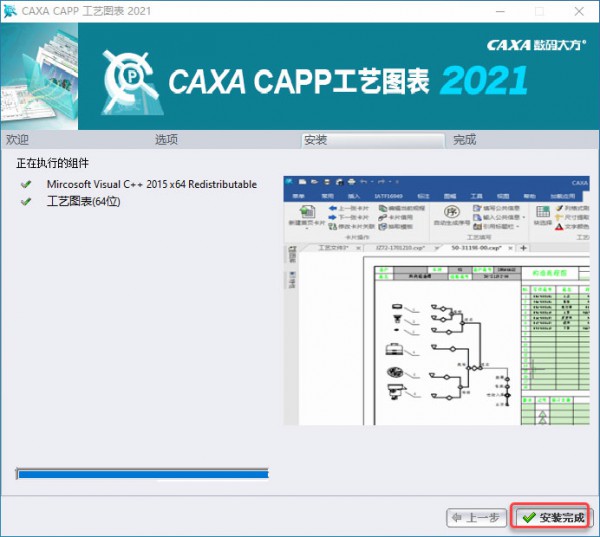

9、安装完成后，点击安装完成即可。

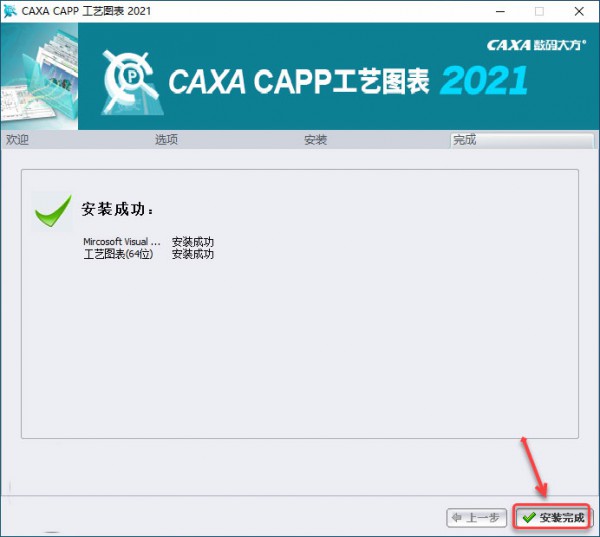

10、安装成功后，点击安装完成。

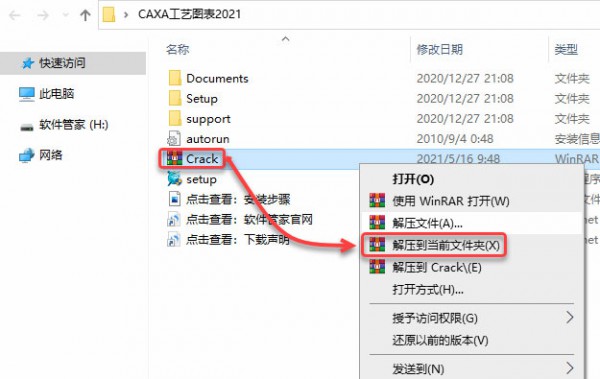

11、右击CracK压缩包，点击解压到当前文件夹选项。

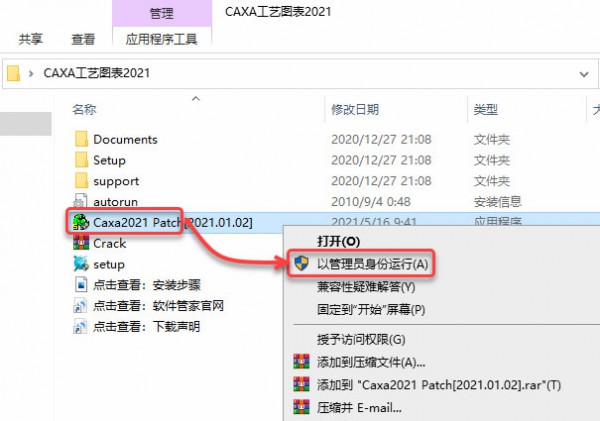

12、然后右击Caxa2021 Patch文件，点击以管理员身份运行即可。

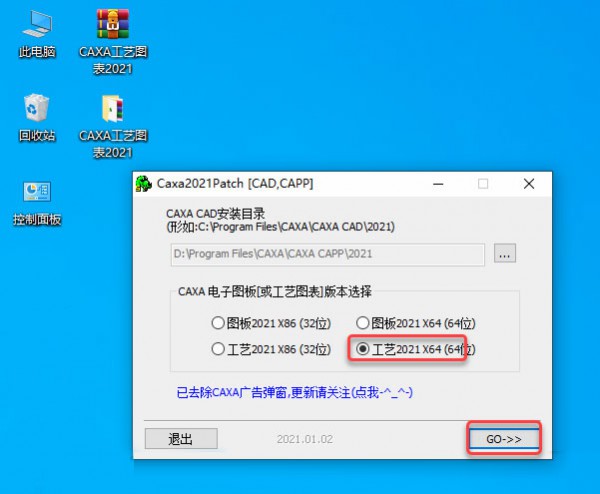

13、勾选工艺2021 X64选项，点击GO>>。

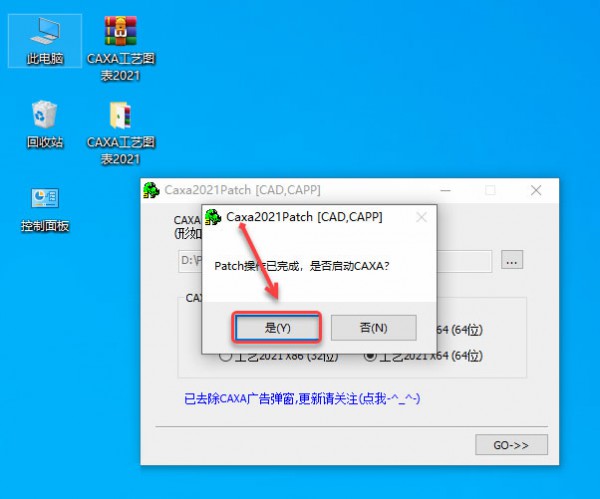

14、弹出对话框后，点击【是】即可。

15、这样就可以打开安装好的CAXA工艺图表2021软件。

CAXA工艺图表2021定义表区教程

操作步骤：

进入模板编辑模式：

打开你的模板文件（.tpl或.txp）。

确保你处于模板编辑环境，而不是普通的卡片填写环境。

选择列（关键步骤）：

点击工具栏上的“定义表区”按钮（通常在“工艺”菜单下或表格工具条中）。

按住Ctrl键（多选）或Shift键（连选），用鼠标左键依次点击你想要包含在表区内的列头（例如：工序号、工序内容、设备、工时等列）。

注意：必须先选中列，且这些列的行高、行数必须一致。

确认定义：

选中后，在选中的区域内右键点击。

系统会弹出“定义表区”对话框。

点击“确定”。

验证效果：

定义成功后，该区域的边框可能会变色（如变为红色虚线或特定颜色）。

此时，如果你在“工序内容”列输入大量文字，该行会自动撑高，且同表区的其他列（如“工序号”）也会同步撑高，这就是表区生效的标志。

CAXA工艺图表2021主要功能

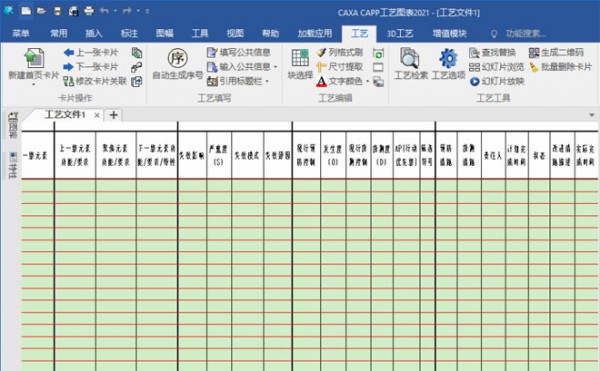

1.强大的CAD绘图与图文混排

内置CAD平台：集成了CAXA电子图板的核心功能，无需切换软件即可绘制工艺简图、定位夹紧符号。

图文混排：支持在表格中直接插入DWG/DXF图纸、图片（JPG/BMP）甚至视频，实现“所见即所得”的工艺文件编制。

2.智能化的工艺编制

工艺知识库：内置车、铣、磨等标准工艺术语库。填写时输入拼音首字母（如“cc”）即可自动联想并填入标准内容（如“车床”），大幅提升填写速度。

典型工艺复用：支持将成熟的工艺方案保存为“典型工艺”，遇到相似零件时直接调用，避免重复劳动。

3.专业的IATF16949体系模块

五大工具支持：专门针对汽车行业质量管理标准，内置过程流程图、PFMEA（失效模式分析）、控制计划等标准模板。

数据联动：支持多张卡片之间的数据关联，一处修改，同步更新。

4.高效的数据管理

尺寸提取：可从CAD图纸中自动提取尺寸信息，生成检验卡片。

汇总统计：自动统计材料定额、工时等信息，生成BOM表或汇总报表，支持导出Excel。

CAXA工艺图表2021的图为啥黏贴出来是图片

在CAXA工艺图表中，图形粘贴后变成图片而非可编辑的图形对象，通常是由以下几个原因造成的：

原因一：跨软件粘贴导致格式转换

现象：从其他软件（如微信截图、浏览器、PDF阅读器）复制图形，粘贴到工艺卡片中时变成图片格式。

原因：CAXA工艺图表虽然支持插入图片（JPG、BMP等格式）实现图文混排，但从非CAD软件复制的内容会以OLE对象或图片格式粘贴，因为这些软件输出的剪贴板数据不是CAD图元格式。

解决方案：

使用【插入】→【图片】命令直接插入图片文件

如需使用外部图形，建议先在CAXACAD电子图板中打开，再从电子图板复制粘贴

原因二：CAD图形中的标注/尺寸丢失

现象：从其他CAD软件复制图形到工艺卡片时，图形变成了图片，原有的尺寸标注消失了。

论坛用户反馈：有用户在CAXA官方论坛反映，从外部复制带标注的CAD图形到工艺文件中时，图形变成图片且“偷偷掉几个尺寸”。

原因：不同CAD软件之间的图元兼容性问题。标注对象（尺寸线、文字等）在跨软件粘贴时可能无法被正确识别为CAD对象。

解决方案：

使用【插入】→【外部引用】功能，而非直接复制粘贴

先将图形保存为CAXA原生格式（.exb），再在工艺图表中打开或并入

使用【并入文件】功能，将图形文件完整导入

原因三：粘贴方式选择不当

解决方案：

粘贴时右键选择【粘贴为块】而非普通粘贴

块粘贴可以将图形作为一个整体块对象保留，便于后续编辑和修改

原因四：软件版本或设置问题

如果上述方法均无效，可尝试：

检查是否使用了最新版本的软件（2021SP1对兼容性有优化）

尝试在【编辑】→【选择性粘贴】中选择不同的粘贴格式

??最佳实践建议：如需在工艺卡片中使用外部CAD图形，推荐使用【并入文件】功能或先保存为.exb格式再打开，这样可以最大程度保留图形的可编辑性，避免变成图片。
