caxa工艺图表2026增强版最新版本

caxa工艺图表2026增强版是面向制造业的一体化工艺设计与管理系统，深度融合CAD图形绘制与CAPP工艺规划能力。搭配与PDM、ERP系统的无缝集成，打通设计到制造数据链，助力企业实现工艺标准化、数字化管理，大幅提升工艺编制效率。

caxa工艺图表2026增强版安装教程

1、下载解压，得到caxa工艺图表2026增强版；

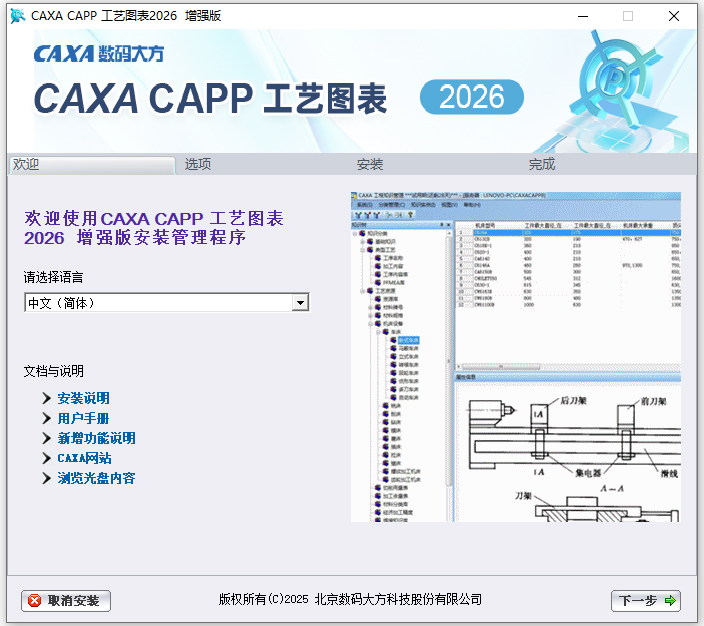

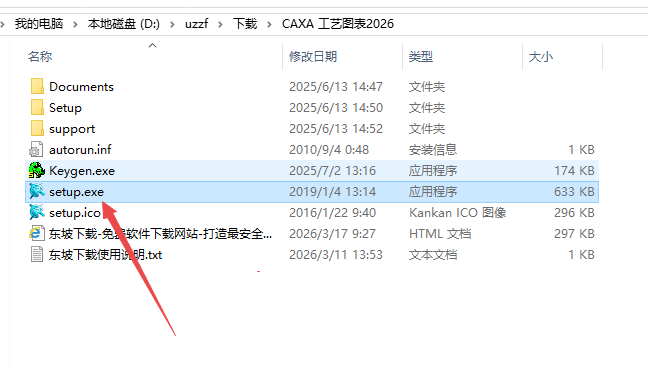

2、将CAXACAPP2026SP0EE.zip文件解压或用虚拟机加载，双击setup.exe，设置中文简体；

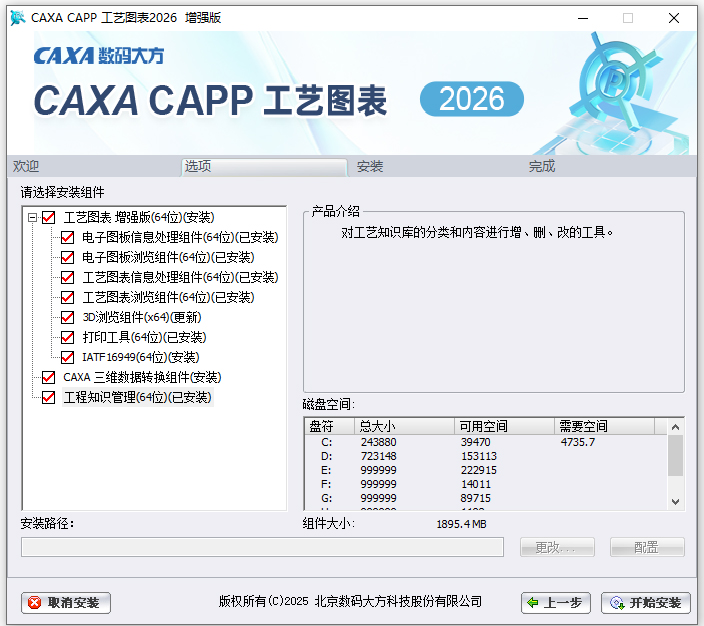

3、选择需要安装的组件，建议全选；

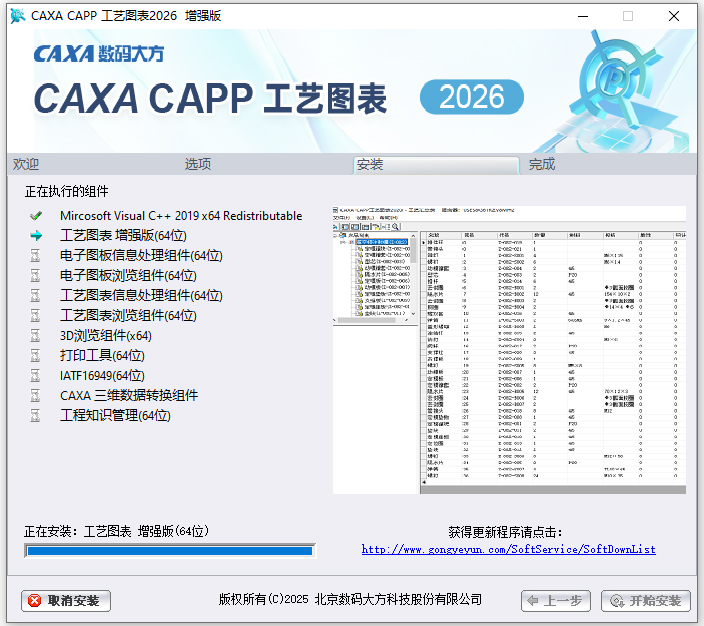

4、正在安装中，安装速度取决于用户的电脑配置；

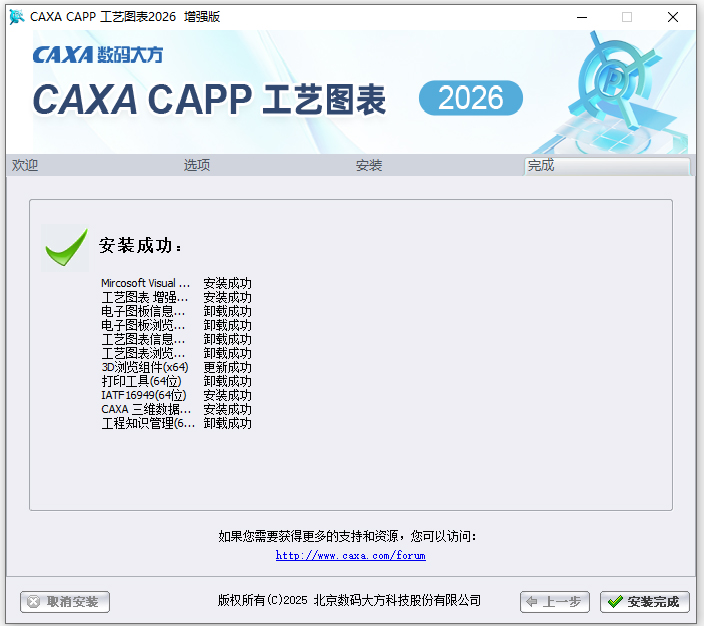

5、成功安装，用户可以免费试用caxa capp工艺图表2026增强版啦。

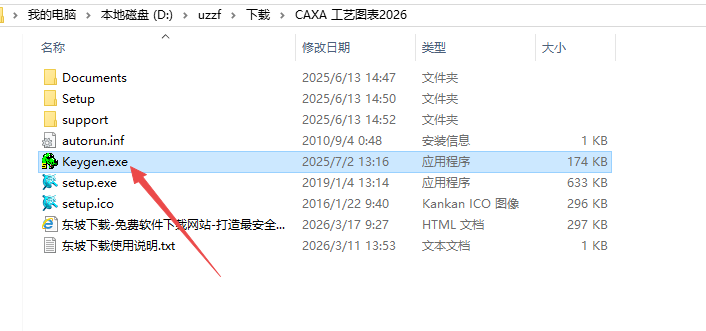

6、然后打开激活工具

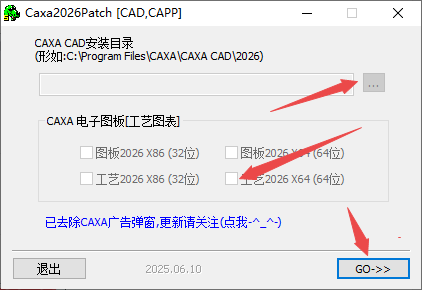

7、然后自动识别安装文件夹位置，然后选择你需要激活的版本，然后选择go即可

8、然后点击是即可激活成功，启动软件即可免费使用

caxa工艺图表2026怎么导入ug模型

方法一：通过二维图纸格式导入（最常用）

这是最稳妥的方法，适用于将 UG 中的工程图转化为 CAXA 中的工艺简图。

在 UG (NX) 中操作：

打开你的三维模型，进入制图模块。

生成所需的视图（主视图、剖视图等）。

点击 文件 > 导出，选择 AutoCAD DXF/DWG 格式。

保存文件。

在 CAXA 工艺图表中操作：

打开 CAXA 工艺图表 2026。

点击 文件 > 导入（或在工具栏找到“读入 DWG/DXF”图标）。

选择刚才从 UG 导出的文件。

导入后，图形通常会以“块”或“图元”的形式存在，你可以使用 CAXA 的“打散”或“分解”命令将其转化为可编辑的线条，以便标注工艺尺寸。

方法二：通过 3D 数据接口（如果安装了集成模块）

如果你的 CAXA 安装了完整的图文档管理或3D 数据接口组件：

在 CAXA 中选择 文件 > 导入。

在文件类型下拉菜单中查找是否有 NX (.prt) 或 STEP/IGES 选项。

如果有，直接选择 UG 文件导入。系统可能会将其转换为 CAXA 3D 实体或自动投影为 2D 视图（取决于具体模块配置）。

caxa工艺图表2026如何拆分尺寸要素

1. 编辑公差与基本尺寸

CAXA 的尺寸标注通常是参数化的。

双击尺寸：直接双击你想要修改的尺寸标注，会弹出“尺寸标注编辑”对话框。

拆分编辑：在对话框中，你可以分别设置基本尺寸、上偏差、下偏差。

文字替代：如果需要完全自定义显示内容（例如将“Φ20±0.1”拆分为单独的文字描述），可以在“尺寸文本”或“内容”选项卡中，取消“测量值”的勾选，手动输入你想要的文字。

2. 分解尺寸（打散）

如果你需要将尺寸彻底变成“死”的图形（线条和文字），不再随图形变化：

选中尺寸：点击选中该尺寸。

右键菜单：点击右键，选择 “分解”（或“打散”，图标通常是一个爆炸的形状）。

结果：尺寸线、箭头和数字会变成独立的线条和文字对象，你可以单独移动或修改它们，但它们将失去智能关联性。

3. 拆分组合标注

对于形位公差框格或复合标注：

使用 “编辑 > 对象编辑” 功能，或者双击形位公差框格，可以单独修改其中的公差值、基准符号等要素，实现要素的独立调整。

caxa工艺图表2026模板怎么修改

步骤一：找到并打开模板文件

定位文件：CAXA 的模板通常安装在软件安装目录下的 Template 或 CAXA CAPP Template 文件夹中。

打开模板：

在 CAXA 工艺图表中，点击 文件 > 打开，选择对应的 .txp 文件（如“机械加工工艺过程卡片.txp”）。

或者，在已有的工艺文件中，通过 文件 > 应用模板 来加载并进入编辑状态。

步骤二：编辑单元格属性

进入编辑模式：在模板界面中，你可以像操作 Excel 一样操作表格。

修改样式：

选中需要修改的单元格或列。

右键点击，选择 “设置单元格格式” 或 “列编辑”。

在这里可以修改字体、字高、对齐方式、行高、列宽等属性。

定义属性：如果是需要自动填写的字段（如“零件名称”、“图号”），需在属性设置中将其关联到对应的变量名（例如关联到 PartName），这样在填写工艺时系统会自动抓取数据。

步骤三：保存与应用

保存：修改完成后，点击保存。建议另存为一个新的模板文件，以免覆盖原始备份。

应用新模板：

回到你的工艺文件编辑界面。

在左侧的工程管理器或卡片管理中，选中你的工艺卡片。

右键选择 “更换模板” 或在属性栏中选择刚才修改保存的模板文件。

系统会自动刷新，应用新的格式。
