CAXA工艺图表2023增强版最新版

CAXA工艺图表2023增强版是一款集成CAD绘图与CAPP工艺编制的国产专业软件，深度贴合机械制造行业规范与企业实际需求。融合CAD绘图与CAPP工艺规划能力，为机械制造、汽车零部件等行业打造了一站式工艺设计平台。

CAXA工艺图表2023安装教程

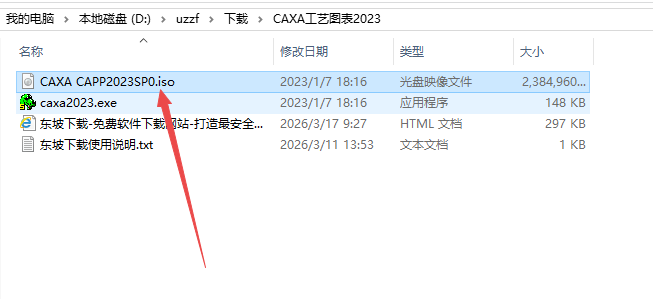

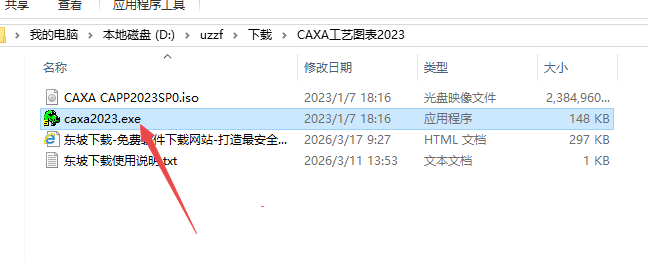

1、下载压缩包打开iso右键点击装载

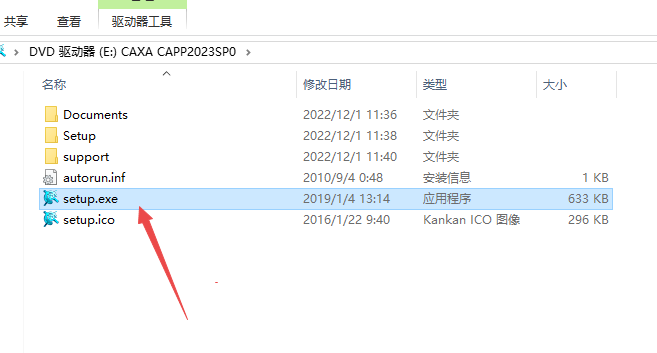

2、然后运行安装程序exe

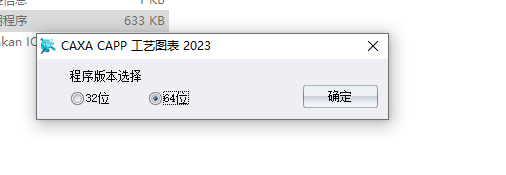

3、选择你的电脑系统

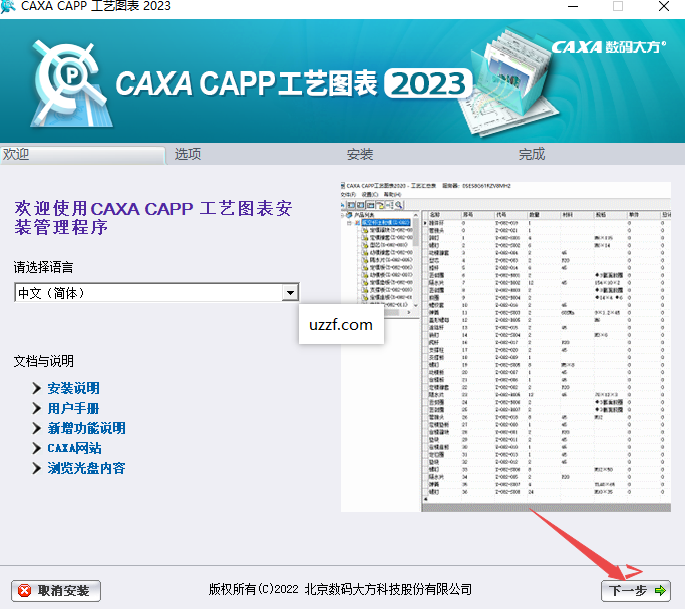

4、继续选择下一步

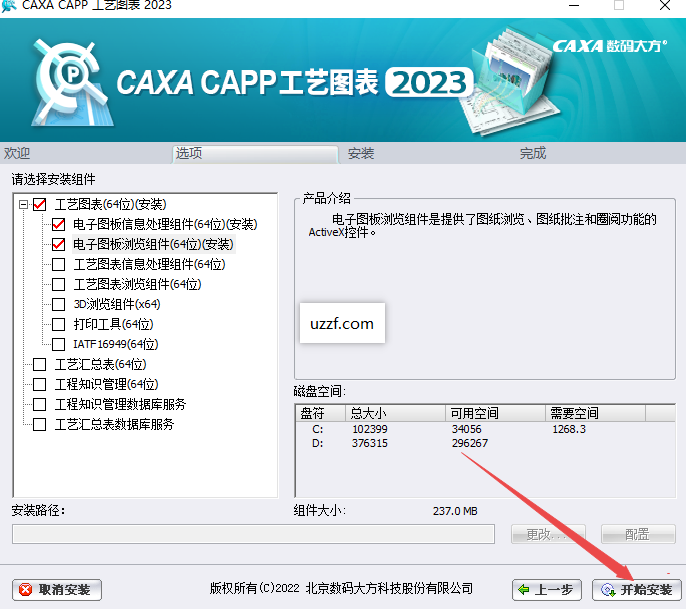

5、选择需要安装的组件，继续下一步

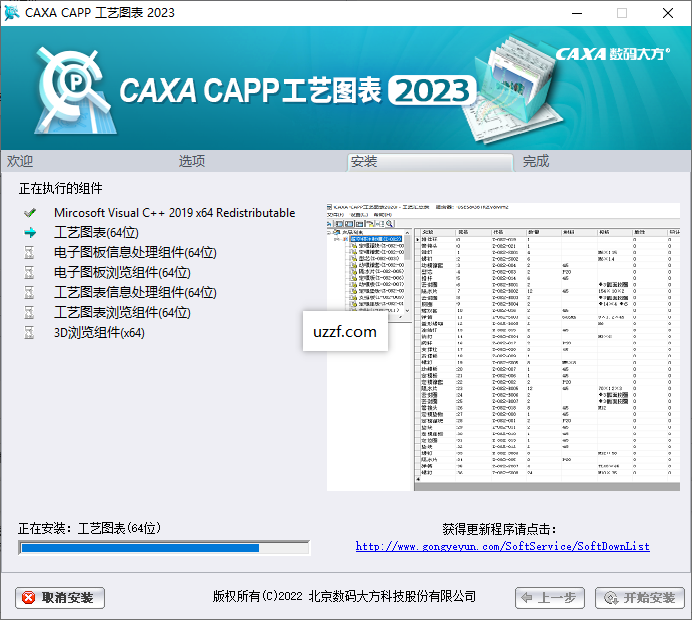

6、然后等待安装完成即可

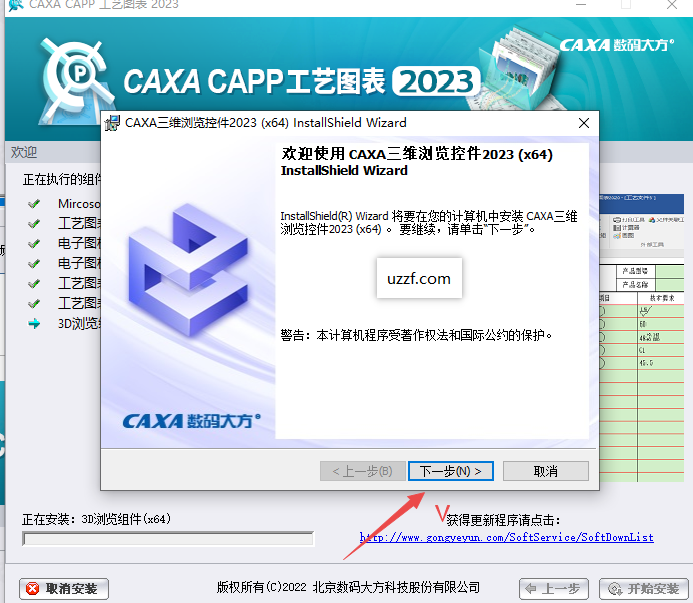

7、然后安装全部即可完成

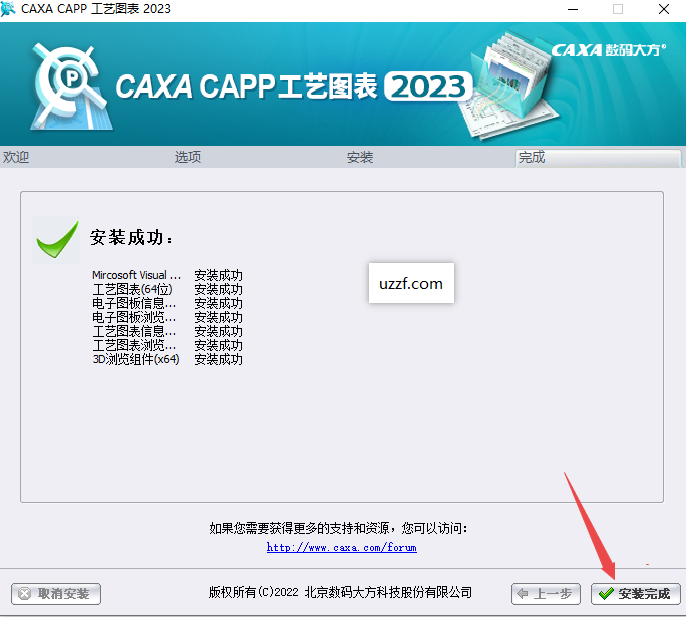

8、点击完成即可

9、然后返回文件夹，选择激活工具

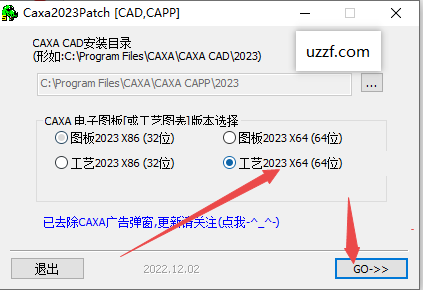

10、选择对应的版本激活

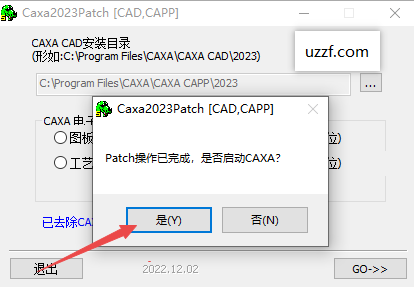

11、然后选择是，即可激活完成

caxa工艺图表2023怎么自定义工序卡片

自定义工序卡片通常涉及修改现有模板或创建全新的模板，以便适应企业的特定格式要求。

1.进入模板编辑模式

找到模板文件：CAXA的模板文件通常位于安装目录下的Template文件夹中，后缀名为.tpl或.txp。

打开编辑：在软件中，点击文件>打开，选择你要修改的工序卡片模板文件。或者，在已有的工艺文件中，通过文件>应用模板>定制模板进入编辑状态。

2.修改表格结构与属性

调整行列：像操作Excel一样，你可以直接拖动表格线来调整行高和列宽，或者右键点击表头选择“插入行/列”、“删除行/列”来改变表格布局。

设置单元格属性：

选中需要修改的单元格（如“工序内容”、“设备”栏）。

右键点击，选择“设置单元格格式”或“列编辑”。

在这里可以定义字体、对齐方式、以及最重要的“域名称”（例如将某单元格定义为“设备名称”，这样填写时才能自动关联知识库）。

3.保存并应用

修改完成后，点击保存（建议“另存为”新文件名以防覆盖原文件）。

回到你的工艺文件界面，在左侧工程管理器中选中卡片，右键选择“更换模板”，应用你刚才自定义的新模板。

caxa工艺图表2023版检验卡片怎么填写设备一栏

检验卡片中的“设备”栏填写通常有两种方式：手动填写和从知识库调用。

方法一：从工艺知识库调用（推荐）

CAXA内置了强大的工艺知识库，包含标准设备和工装信息。

激活单元格：点击检验卡片中的“设备”单元格。

调用知识库：

在输入法为英文状态下，直接输入设备名称的拼音首字母（例如输入c可能会弹出“车床”列表）。

或者，点击单元格右侧出现的“...”按钮（如果有），会弹出知识库查询窗口。

选择设备：在弹出的列表中选择你需要的设备（如“数控车床CK6140”），系统会自动填入设备名称和编号。

方法二：手动填写

如果知识库中没有你需要的特定设备，可以直接像编辑文本一样输入。

双击单元格或单击选中后直接输入文字。

注意：手动填写的内容不会自动关联到工艺汇总表中，仅作为显示用途。

caxa工艺图表2023如何更新页码

页码问题通常是因为模板定义规则与当前文件设置不匹配导致的。CAXA2023版本对页码逻辑有明确区分。

1.理解页码类型

在设置页码前，你需要明确你需要的是哪种页码（在“域名称”中选择）：

页数：该张卡片在整个工艺规程（所有卡片）中的顺序号（例如：第3页）。

页码：该张卡片在当前工序内的顺序号（例如：某工序有3张续页，这是第2张）。

总页数：整个规程所有卡片的总数。

总页码：当前工序卡片的总张数。

2.更新页码的操作步骤

如果你的页码显示不正确（如全部显示为1），请按以下步骤操作：

打开模板：找到并打开你正在使用的卡片模板文件（.tpl）。

查询单元格属性：

点击菜单栏的工艺>查询单元格属性（或类似名称的工具）。

点击显示页码的那个单元格。

修改域名称：

在弹出的属性对话框中，查看“域名称”下拉菜单。

确保它选择的是正确的类型（通常封面和目录用“页数”，工序卡内部用“页码”）。

常见错误修复：如果你发现页码全是1，很可能是旧版本模板混用了“页数”和“页码”定义，请将其统一修改为符合新规则的选项（例如改为“总页码+页码”的组合公式）。

保存并更新：

保存模板文件。

回到你的工艺文件（.cxp），系统通常会提示“模板已更新，是否应用？”，点击“是”。

如果没有提示，可以右键点击左侧卡片树，选择“更新模板”。

提示：CAXA2015之后的版本将页码控制选项移入了模板更新界面，如果上述方法无效，请检查是否需要在“工具>选项”中重新配置页码规则。
