Autodesk Moldflow Insight2025破解版中文完整版

Autodesk Moldflow Insight2025破解版是专为国内注塑行业打造的专业级成型仿真解决方案，软件通过模拟材料流动与热传递过程，评估浇口位置、冷却回路布局及零件壁厚对成型质量的影响，确保设计方案的制造可行性。该版本已经附带激活教程，可以免费激活破解使用。

Moldflow Insight2025安装教程

1.下载完成后，鼠标右击【Autodesk Moldflow 2025】压缩包，选择【解压至此处】

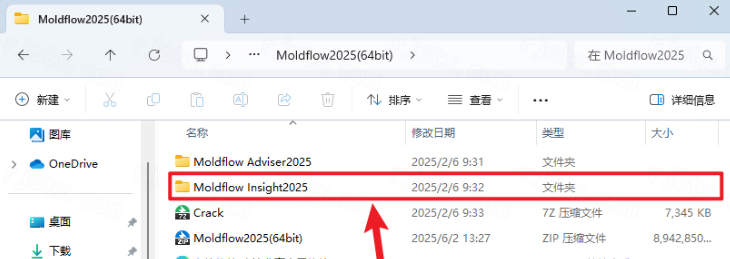

2.打开解压后的文件夹，双击打开需要安装的产品文件夹（如：Moldflow Insight2025）

3.鼠标右击【Setup】选择【以管理员身份运行】

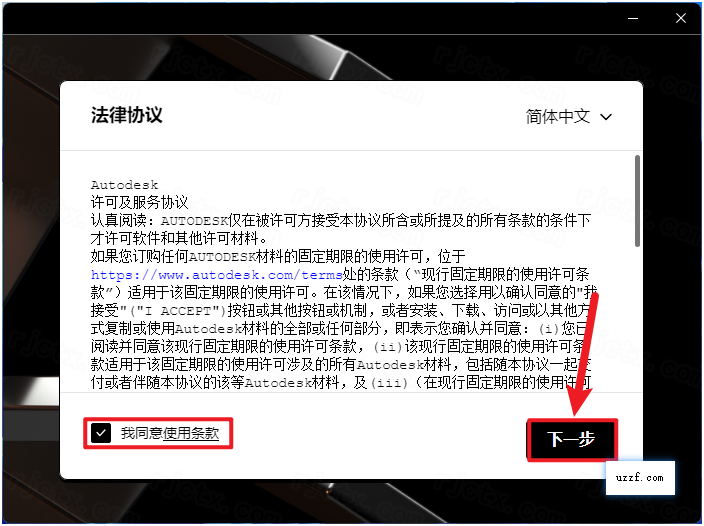

4.勾选【我同意使用条款】，点击【下一步】

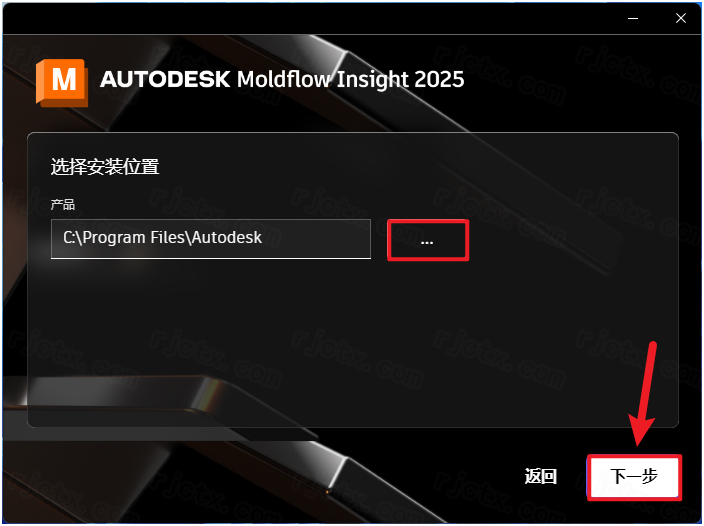

5.点击【…】修改安装位置：①选择需要安装的磁盘②（如：D盘）②新建一个【Moldflow2025】文件夹并选中③点击【选择文件夹】,点击【下一步】

6.点击【安装】

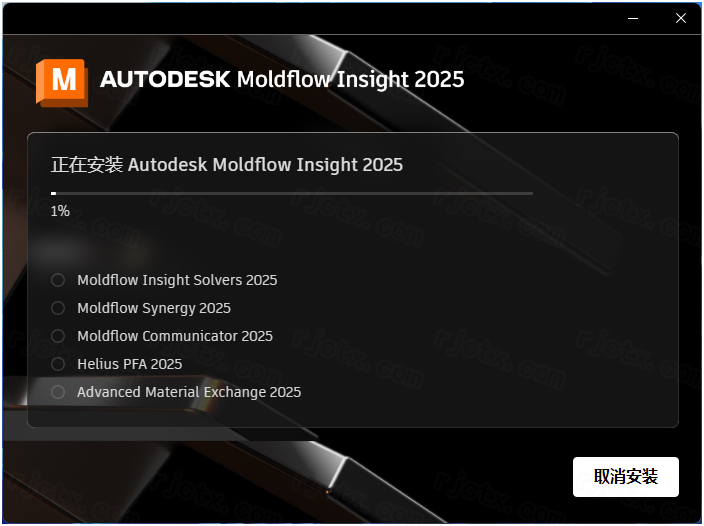

7.安装中…耐心等待

8.点击右上角关闭

9.打开安装包解压后的【Moldflow2025(64bit)】文件夹，①鼠标右击【Crack】压缩包②选择电脑上安装的解压软件③点击【解压到当前文件夹】

10.鼠标右击解压出来的【Keygen】选择【以管理员身份运行】

11.运行完成以后窗口自动关闭，点击【Ok】

12.双击桌面【Autodesk Moldflow Synergy 2025】图标启动软件

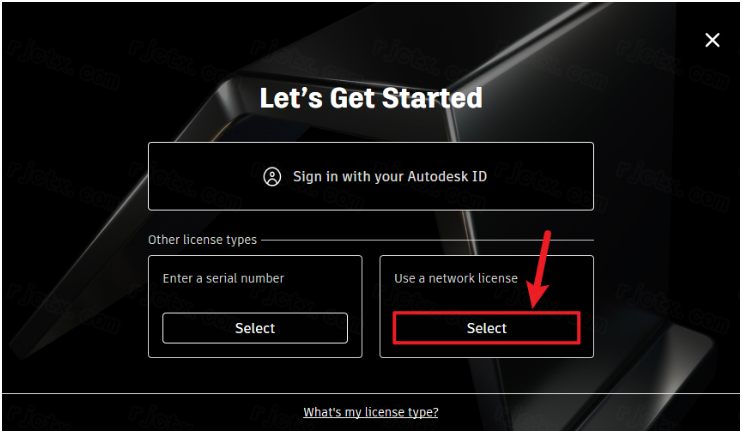

13.在“Use a…”下方点击【Select】

14.点击软件菜单栏中的【Tools】，点击【Application Options Options】

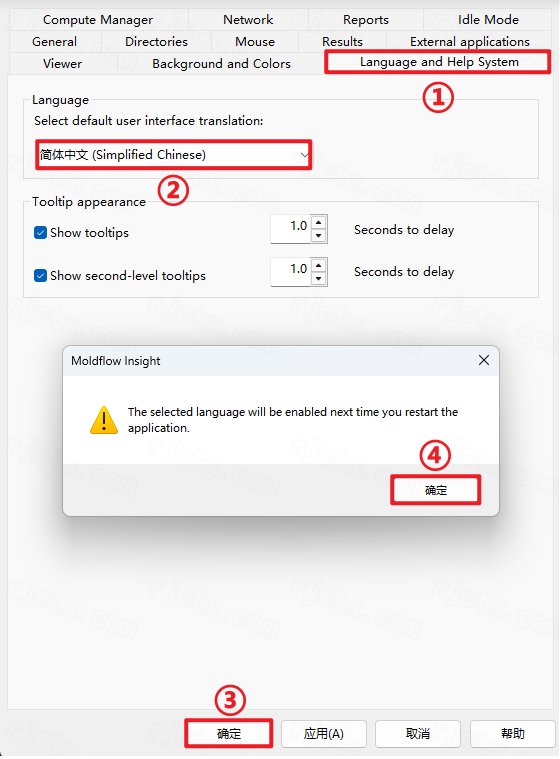

15.修改为中文语言：①点击【Language and Help System】②选择【简体中文】③点击【确定】④点击【确定】后重启软件，即可免费使用

Autodesk Moldflow Insight2025主要功能

1.冷却管道优化：这是2025版本的重要新增功能。软件可基于现有冷却回路布局，自动识别冷却过于有效（距离零件太近）或无效（距离零件太远）的位置，并自动调整冷却管道位置，同时保持管道之间、型腔与模具边界的安全距离。优化后的冷却系统可显著缩短成型周期，提高零件质量。

2.3D注塑压缩成型增强：3D注射压缩分析现可包含聚合物注射阶段的开模行程，并将“压力机位置：XY图”作为默认结果添加。压力机位置值已取代旧版本中的位移值。

3.速度控制阀浇口（3D分析）：此前仅支持中性面和双层面分析，2025版本扩展至3D流动分析中对柱体单元上的速度控制阀浇口进行分析。

4.求解器性能提升：由于代码效率改进和多线程计算的增加，3D填充+保压和翘曲分析的计算时间显著加快，尤其在型芯偏移分析、气体辅助成型、压缩成型等场景中速度提升明显，且不降低精度。

5.翘曲结果显示增强：翘曲结果新增“最小/最大”和“直方图”显示支持，图例栏刷新更合理。分离翘曲原因选项已扩展，可包含约束效应，帮助更全面地了解零件翘曲的成因。

6.SDZ格式导出：支持将Moldflow中性面网格或3D网格连同成型后材料数据导出为ScalarisZip（SDZ）格式，用于后续结构分析。

7.材料数据库更新：新增环境影响相关字段，包括生物来源材料、可降解性、回收材料含量等，支持按这些属性搜索环保材料。

8.CAD格式支持：支持Alias2024、CATIA6R2023、Creo10.0、Inventor2025、NX2306、SolidWorks2024等最新CAD格式。

Autodesk Moldflow Insight2025注流过程

1.填充阶段模拟：模拟熔融塑料在型腔中的流动行为，预测填充模式、流动前沿温度分布、喷射效应、滞流现象等。软件可识别短射、熔接线、气穴等常见缺陷位置。

2.保压阶段分析：分析保压压力对零件收缩和密度分布的影响。2025版本已将自动保压设为热塑性塑料成型工艺的默认选项，求解器自动确定保压持续时间和压力大小，确保浇口冻结前完成补缩。

3.冷却过程模拟：分析冷却系统对零件温度分布和成型周期的影响。冷却管道优化功能可自动调整冷却布局，降低型腔表面温度，缩短冷却时间。

4.翘曲变形预测：综合考虑收缩不均、冷却不均、取向效应和约束效应导致的零件变形。2025版本将分离翘曲原因选项扩展至包含约束效应，可生成“变形，所有效应（未受约束）”等新增结果，更全面分析翘曲成因。

5.工艺匹配：可将仿真设置与实际注塑机参数相匹配，确保仿真结果与生产实际的一致性。建议在模拟中包含机床规格（吨位、喷嘴尺寸、压力等）以准确反映工艺限制。

6.结果解读工具：支持最小值/最大值标记、直方图分布显示、XY图绘制等多种结果分析工具，便于快速定位问题区域。

Autodesk Moldflow Insight2025如何修复相交单元

诊断定位

进入「网格」→「网格诊断」→勾选重叠/相交单元，运行诊断；

软件自动高亮所有相交位置，记录数量与分布；

优先检查：浇口与零件连接处、流道与型腔重叠、对称复制后重合区域、导入几何的碎面。

基础自动修复（优先尝试）

打开「网格」→「网格修复向导」；

依次执行：合并重叠节点（设置合理容差）→移除重叠单元→修复相交面；

完成后重新运行诊断，查看错误是否清零。

手动精修（自动修复失败时）

放大相交区域，删除重叠/交叉的单元（优先删多余面、碎面、微小单元）；

使用「缝合边」「合并节点」工具，将断开的网格重新连接；

对流道/浇口：删除原有连接，重新在唯一节点上创建浇口/流道，避免多点重叠；

对3D网格：退回表面网格，修复相交后再重新生成实体网格。

源头预防（关键）

导入CAD前，在三维软件中先修复破面、删除冗余几何体、合并重合面；

网格划分时，控制合理单元尺寸，避免过小单元导致交叉；

复制/镜像后，务必运行「合并节点」并检查相交。

修复完成后，务必再次运行网格统计，确认无相交、无重叠、无自由边，再提交分析。
