Autodesk moldflow insight 2023中文版最新版本

Autodesk moldflow insight 2023中文版是面向塑料注射成型领域的专业仿真平台。软件依托先进数值仿真技术，可全面分析塑料在模具内的填充、保压、冷却、纤维取向与翘曲变形，精准预判缩痕、熔接线、气穴、短射等常见问题！

moldflow insight 2023怎么安装使用

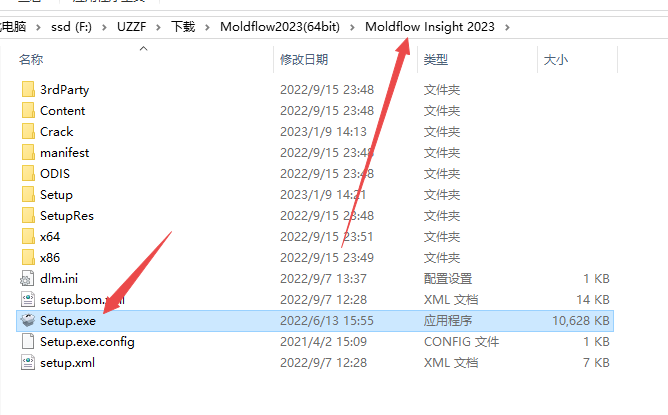

1、下载压缩包打开文件夹里面的setup安装程序

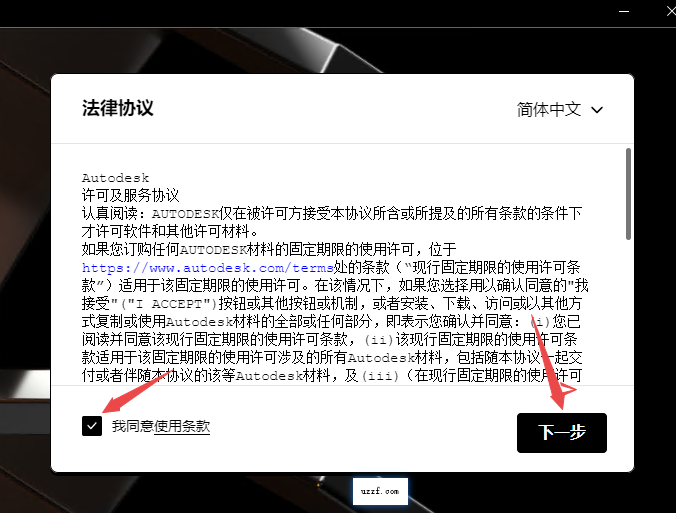

2、点击同意然后继续下一步

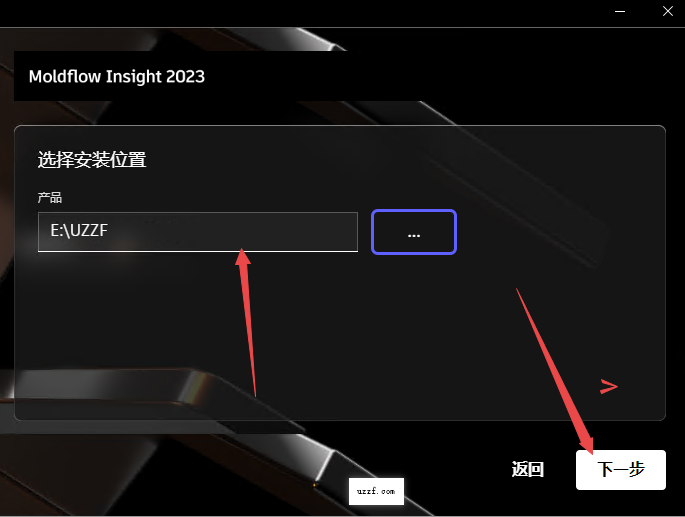

3、然后继续安装，选择安装文件夹位置

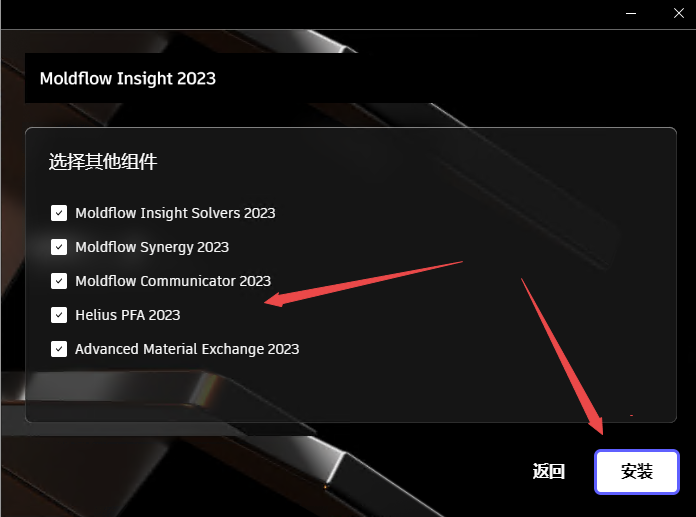

4、选择你要安装的组件安装

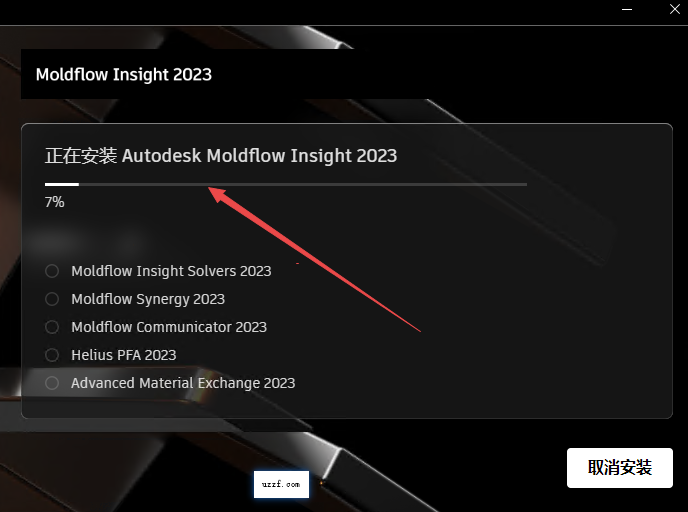

5、然后等待程序安装完成即可

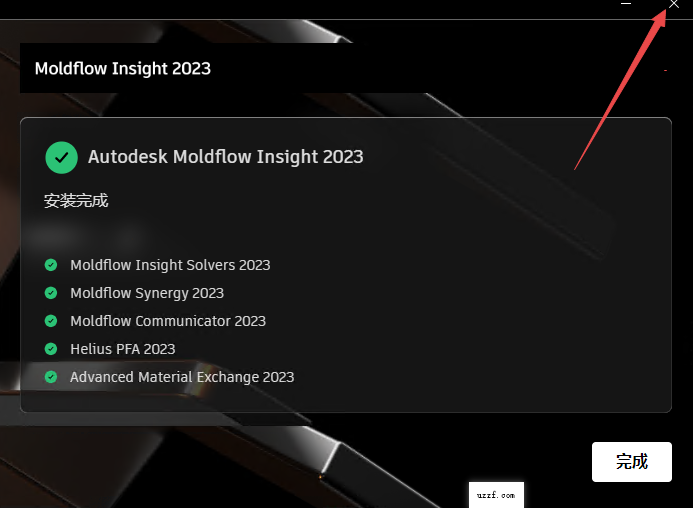

6、安装完成不要点启动，直接右上角关闭程序

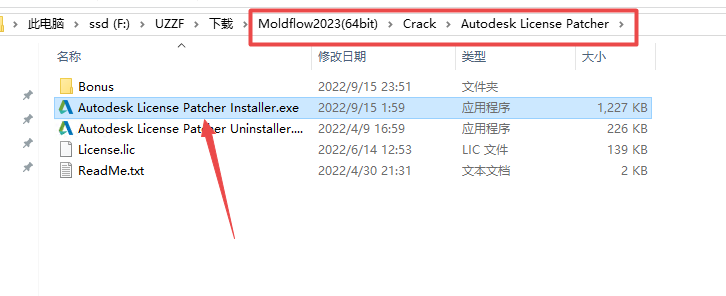

7、然后返回文件夹，找到图下种的工具进行激活

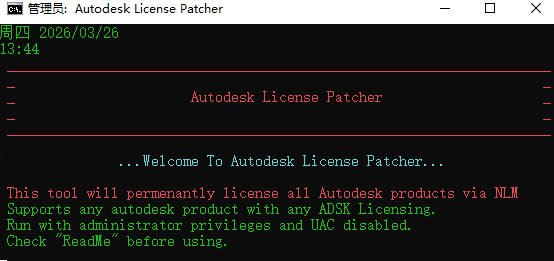

8、然后耐心等待程序激活即可

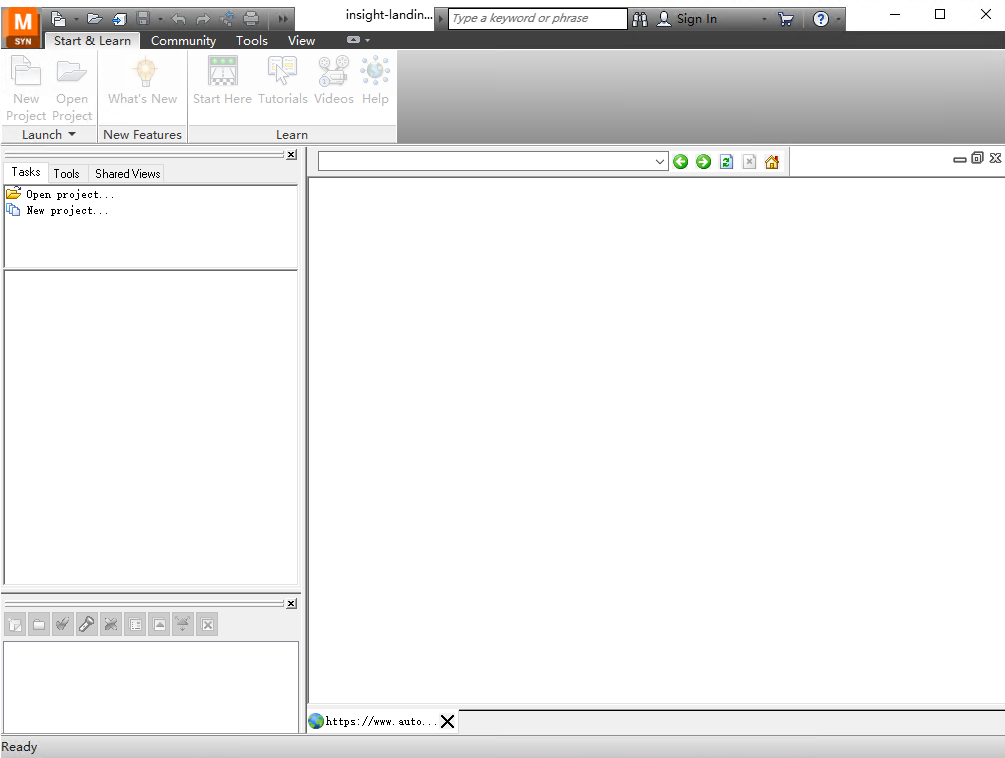

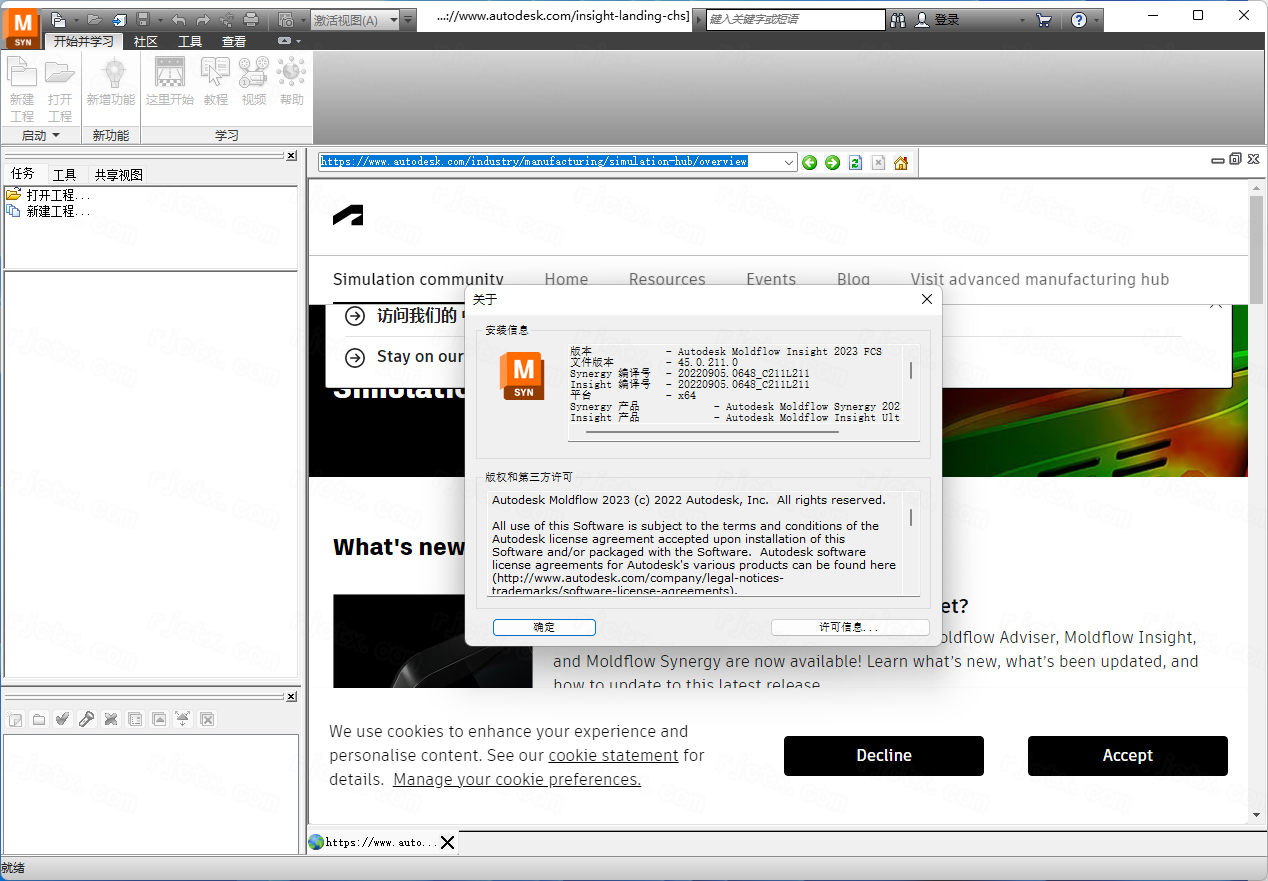

9、然后双击桌面【Autodesk Moldflow Synergy 2023】图标启动软件

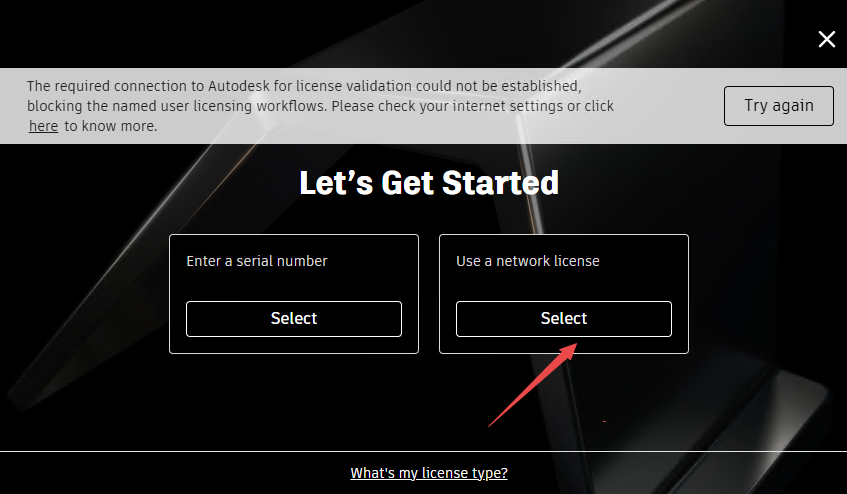

10、然后选择启动网络许可

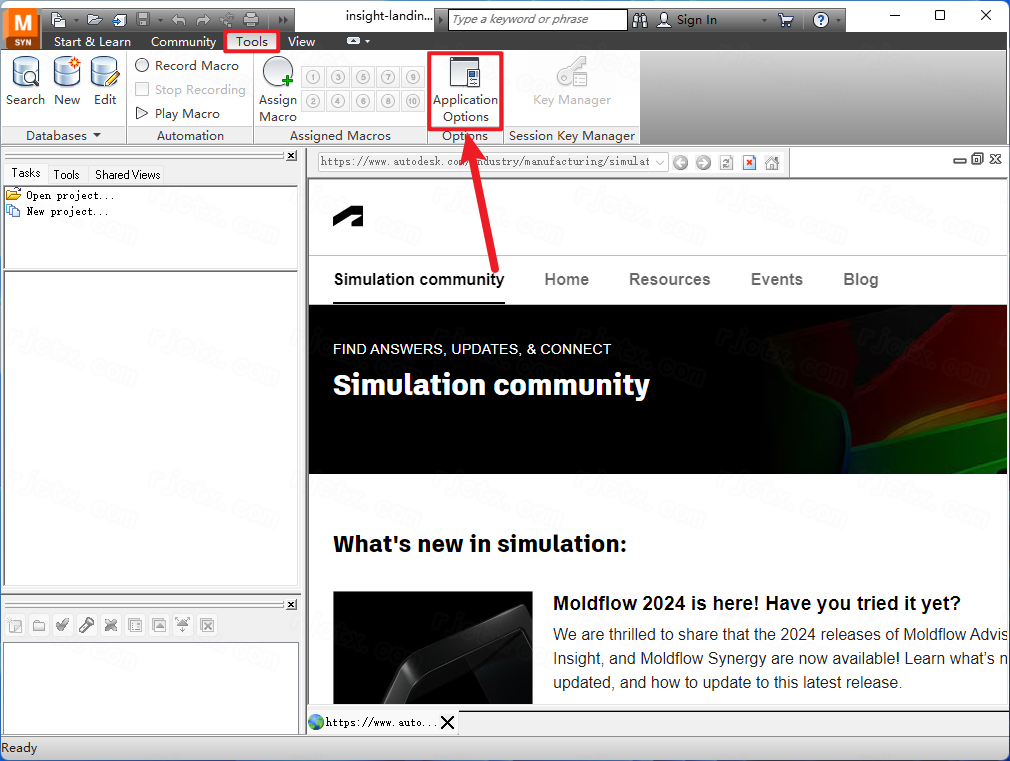

11.点击软件菜单栏中的【Tools】，点击【Application Options Options】

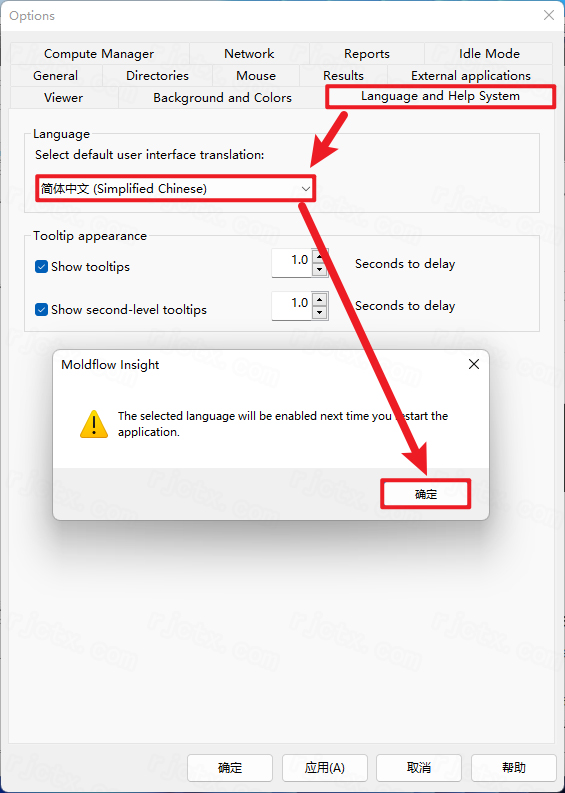

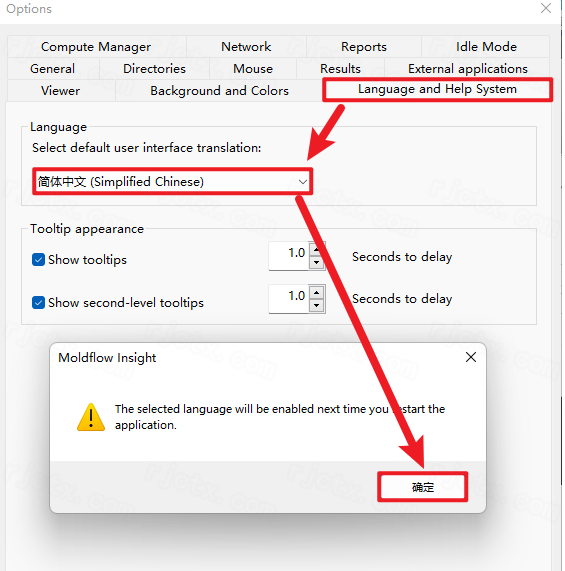

12.点击【Language】，选择【简体中文】，点击【确定】，点击【确定】后重启软件

13.安装完成

moldflowinsight跟synergy的区别

Moldflow Insight 和 Synergy 实际上是同一软件产品的不同界面组件，而非两个独立软件。

从技术角度解释：

Synergy 是前后处理平台：即用户直接操作的图形界面，用于模型导入、网格划分、结果查看和报告生成

Insight 是求解器核心：负责后台计算，可通过命令行直接调用进行求解

直观理解：Synergy 是“操作面板”，Insight 是“计算引擎”。启动 Synergy 后，网格划分、结果查看等功能都在此界面完成，而实际的计算任务由 Insight 求解器执行。

工作流上的区别：

在 Synergy 中提交分析，会通过 SCM 调用 Insight 求解器

也可在命令行直接使用 Insight 命令运行分析，绕过 Synergy 界面，适用于批量计算或无图形界面的服务器环境

历史背景：Autodesk 收购 Moldflow 后，将早期版本称为 Insight，新版本统一使用 Synergy 作为界面名称，但内部求解器仍沿用 Insight 的技术。

moldflow insight 2023怎么导出动画

Moldflow 本身不直接生成 .mp4 或 .avi 视频文件，而是生成一系列图像帧或直接录制屏幕。以下是三种常用方法：

方法一：使用内置的“保存图像”序列功能（推荐，画质最高）

这是最标准的方法，可以生成高分辨率的图片序列，后期再合成视频。

在结果窗口中，调整到您想要开始动画的视图角度（缩放、旋转到位）。

点击顶部菜单栏的 Home (主页) 选项卡 > Save Image (保存图像) 下拉箭头 > 选择 Save Sequence (保存序列)。

注：旧版本可能在 File 菜单下。

在弹出的对话框中：

Format (格式)：选择 PNG (推荐，无损) 或 JPEG。

Resolution (分辨率)：建议设置为 1920x1080 或更高。

Frames (帧数)：设置动画的总帧数（例如 50 或 100 帧，帧数越多动画越平滑）。

Result Property (结果属性)：确保选择了您要动画化的结果（如“填充时间”、“温度”等）。

点击 Save，选择一个文件夹，软件会自动按顺序保存图片（如 image_001.png, image_002.png...）。

后期合成：使用 Adobe Premiere, After Effects, 甚至免费的 FFmpeg 或在线工具将这些图片序列合并为 MP4 视频。

FFmpeg 命令示例: ffmpeg -framerate 30 -i image_%03d.png -c:v libx264 -pix_fmt yuv420p output.mp4

方法二：使用屏幕录制软件（最快，适合演示）

如果您不需要出版级画质，仅需快速汇报：

在 Moldflow 中播放结果动画（点击结果工具栏上的 Play 按钮）。

调整窗口大小，隐藏不必要的工具栏，使视图最大化。

使用第三方录屏软件（如 OBS Studio, Camtasia, 或 Windows 自带的 Xbox Game Bar Win+G）。

录制屏幕播放过程，直接保存为视频文件。

方法三：导出到 Autodesk Navisworks (如果需要交互)

在 Synergy 中点击 File > Export > Navisworks。

这将生成一个 .nwd 文件，可以在免费的 Navisworks Freedom 播放器中打开并录制更高质量的漫游动画，但这通常用于整体工厂布局，而非单纯的模流结果动画。

moldflow insight 2023怎么分析产品的收缩率

在 Moldflow Insight 2023 中分析产品收缩率，核心是查看体积收缩率结果，并结合经验数值评估产品缺陷风险。

1. 设置收缩分析序列

在分析前需确保分析序列包含收缩相关计算：

选择 “填充+保压+翘曲” 分析序列，该序列会同时计算流动、保压和收缩变形结果

对于纤维填充材料，务必在工艺设置中开启 “纤维取向分析” 选项，否则收缩结果不准确

2. 查看体积收缩率结果

分析完成后，在结果列表中找到 “体积收缩率”（Volumetric Shrinkage Rate），双击打开。

结果解读：

体积收缩率以百分比形式显示，表示从保压结束到零件冷却至室温时的体积减小比例

收缩率值越小越好：行业内经验表明，体积收缩率小于 2% 的区域通常不会出现明显缩痕或凹陷

收缩率值过高的区域（如筋条根部、壁厚突变处）容易产生缩孔或外观缺陷

3. 收缩均匀性分析

收缩率分析的关键不在于数值大小，而在于整体均匀性：

选择 “节点平均数”显示模式，取消勾选可查看更详细的收缩分布

检查模型不同区域的收缩率差异，差异越小，翘曲风险越低

高收缩率区域集中在浇口附近或厚壁区域属于正常现象，若分布过于分散则需优化保压曲线

4. 使用收缩分析专用功能

Moldflow 还提供专门的 “收缩分析” 功能，位于分析序列选项中：

该功能可计算推荐的模具收缩容差，帮助确定模具型腔尺寸

可定义关键尺寸及其公差，预测该尺寸是否能满足设计要求

输出结果包含 X、Y、Z 方向的详细尺寸变化信息

5. 实用经验参考

根据实际案例经验，体积收缩率分析可用于提前预判缩痕和应力痕风险：

平均体积收缩率 < 2%：产品表现良好，无明显缺陷

平均体积收缩率 2%-5%：可能存在轻微缩痕，需关注厚壁区域

平均体积收缩率 > 5%：高风险区域，建议修改产品结构或优化浇口位置
