Autodesk moldflow insight 2024中文版正式版

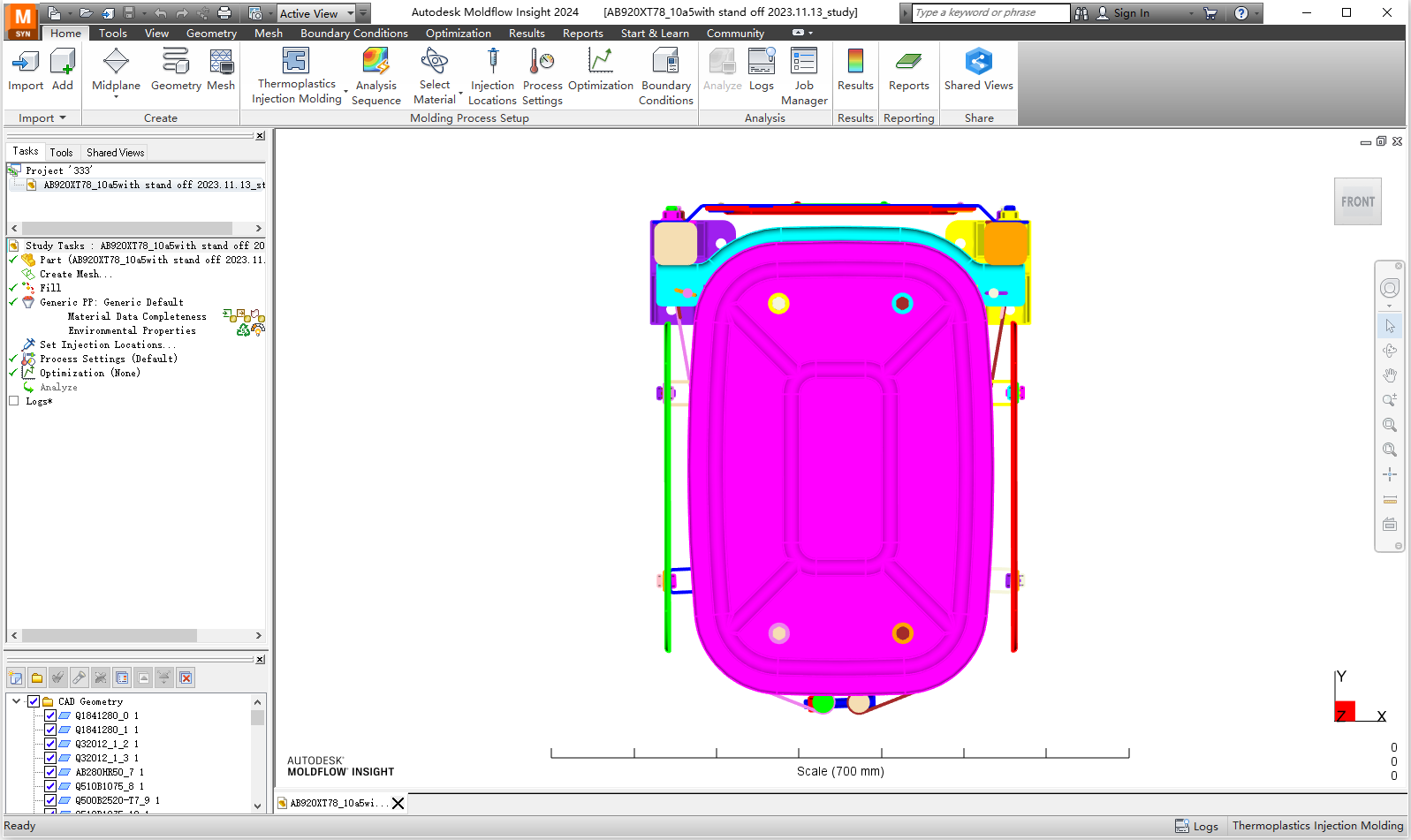

Autodesk moldflow insight 2024中文版是一款专为注塑成型打造的数字化验证平台，助您在开模前精准预判并优化零件、模具及工装设计。通过高精度模拟塑料熔体的流动行为，它能有效规避缩痕、气穴、熔接线等成型缺陷，大幅降低试模成本。

moldflow insight 2024怎么安装

1、下载压缩包打开选择里面的setup程序进行安装

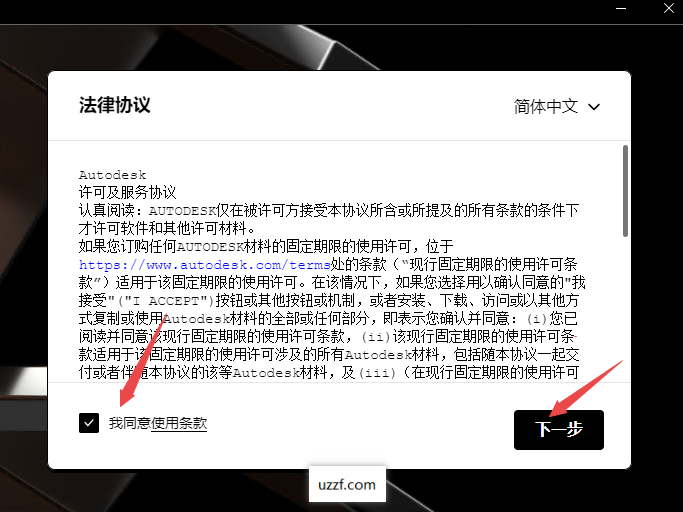

2、然后选择同意继续下一步

3、选择安装位置然后继续

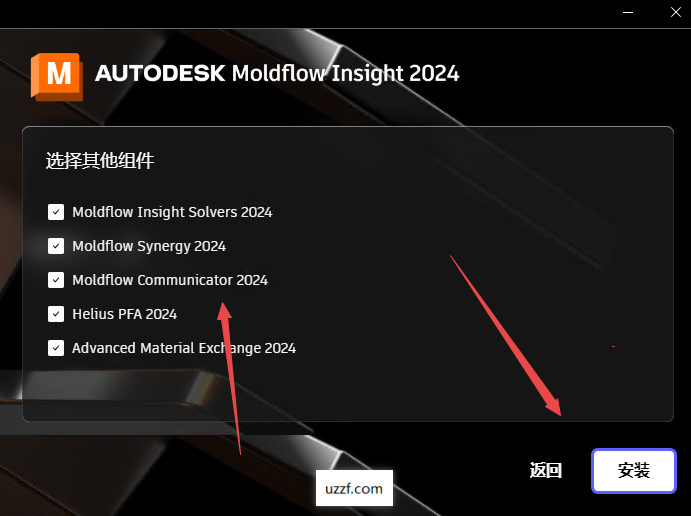

4、然后选择你需要的组件然后继续

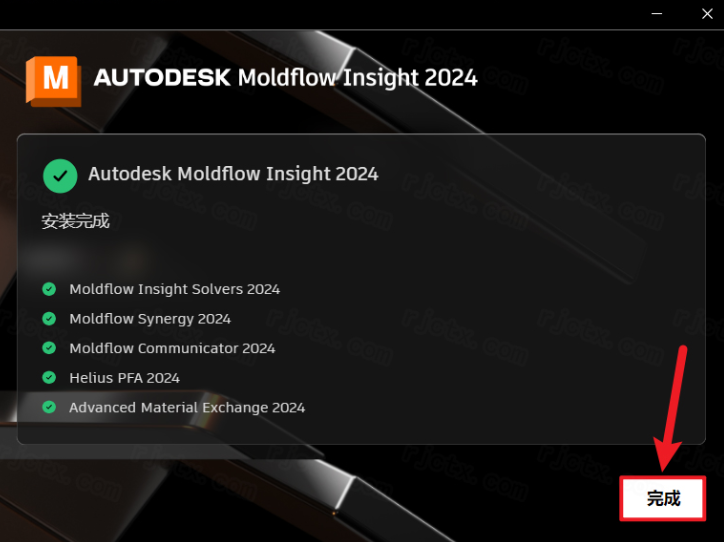

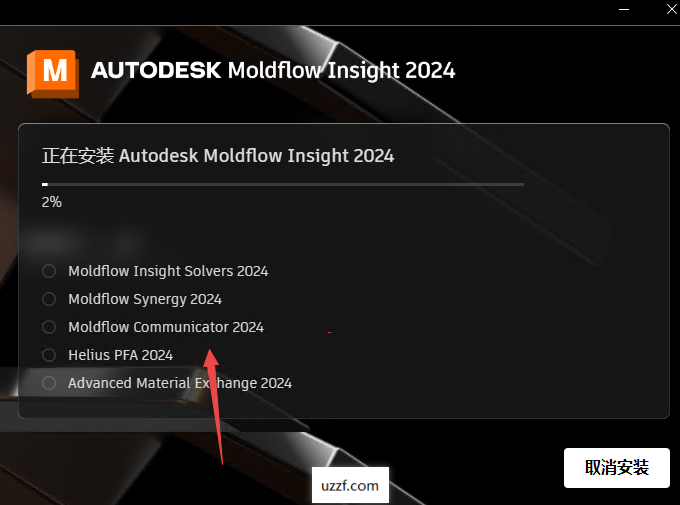

5、耐心等待安装完成

6、安装完成后打开激活工具

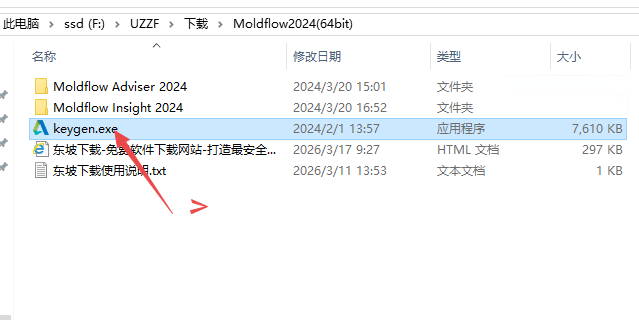

7、返回文件夹找到keygen.exe程序

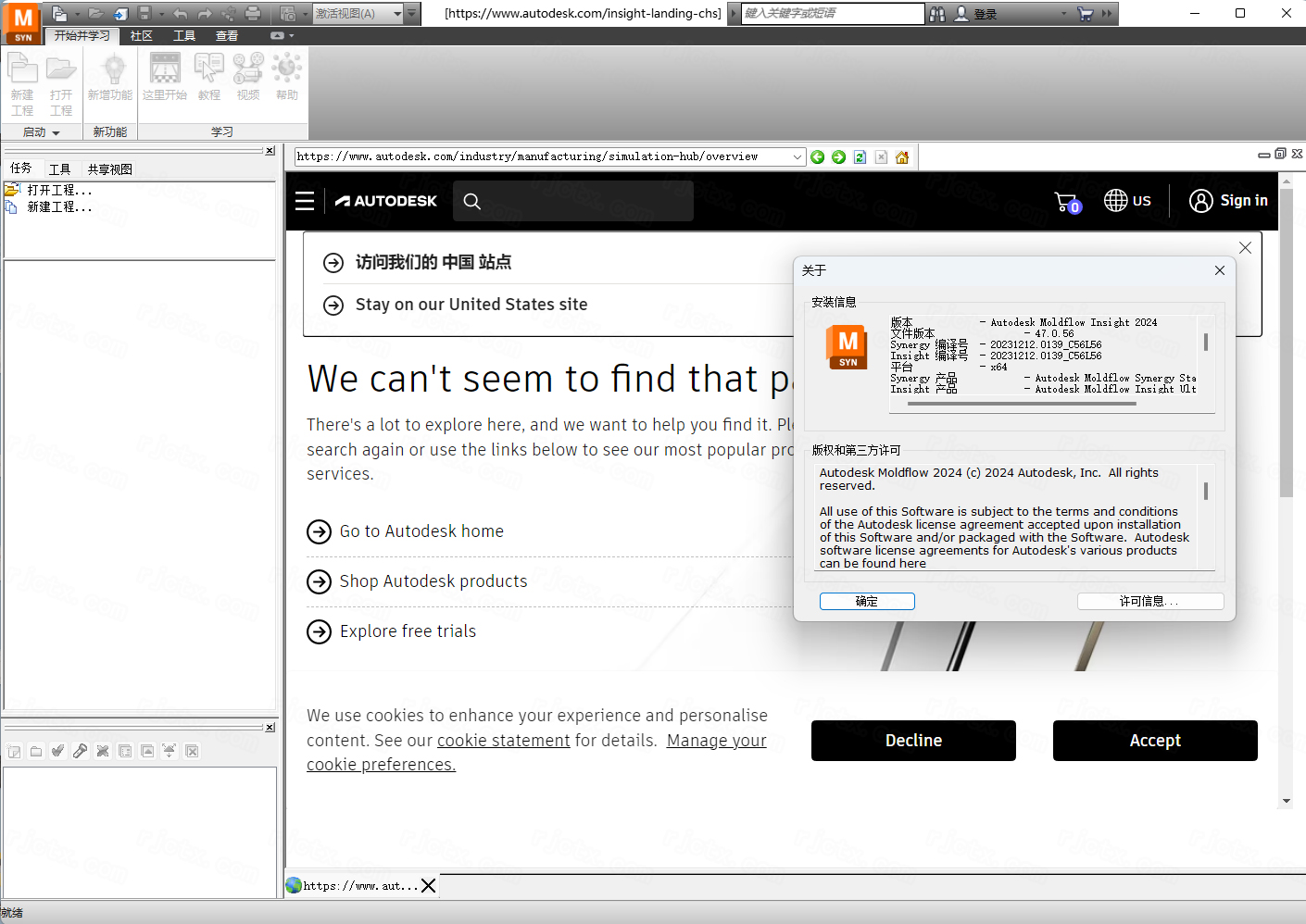

8、打开软件即可自动激活，等待图下弹窗出现即可激活成功

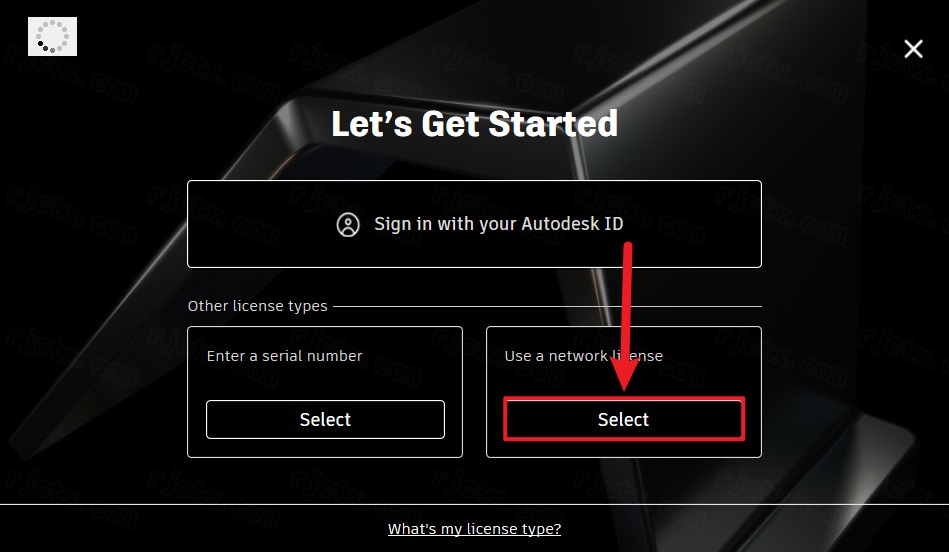

9、然后打开软件启动，然后选择使用网络许可即可免费使用

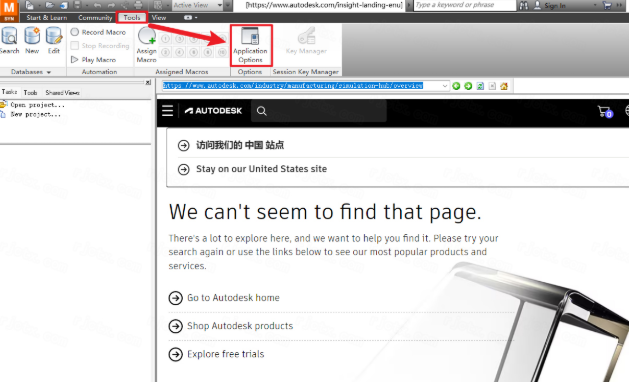

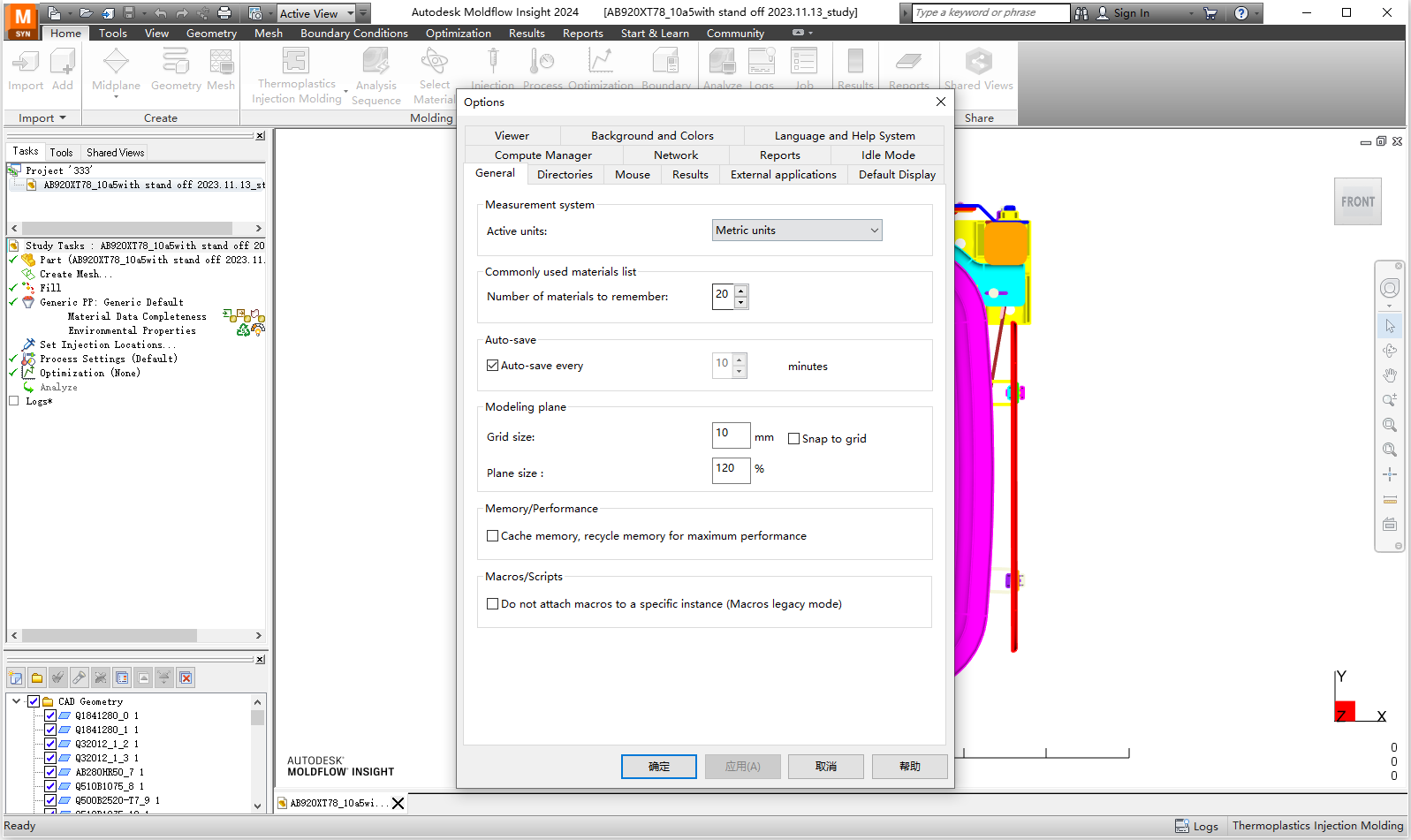

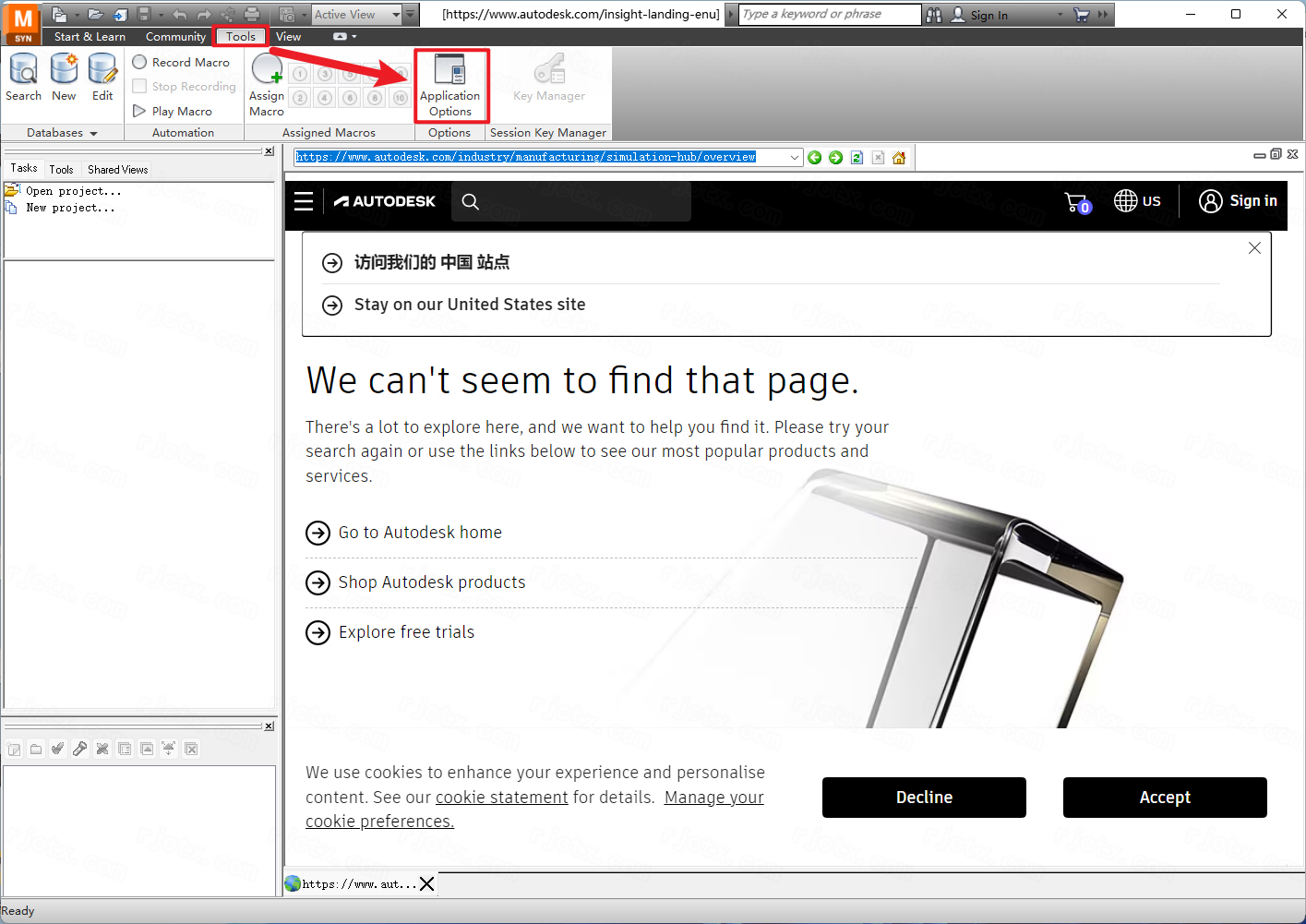

10、点击软件菜单栏中的【Tools】，点击【Application Options Options】

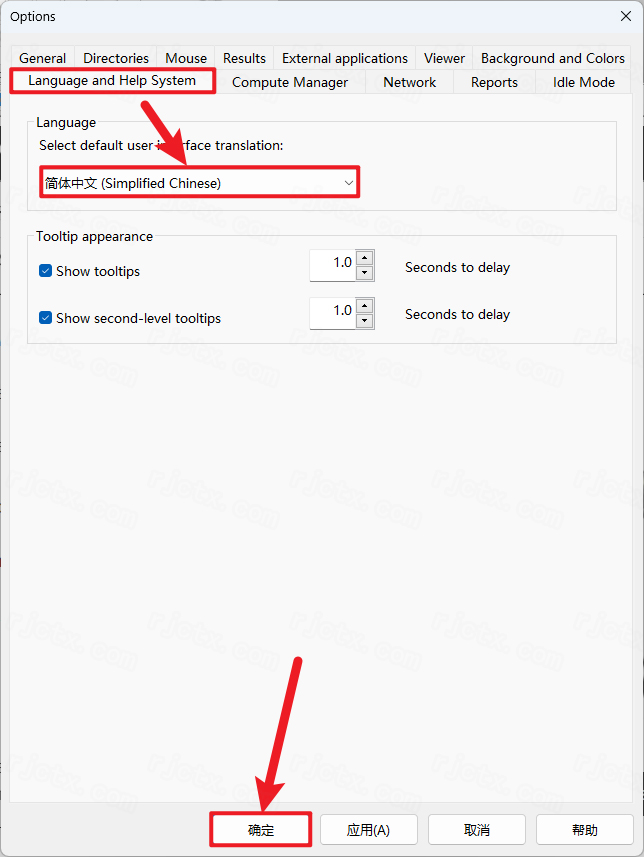

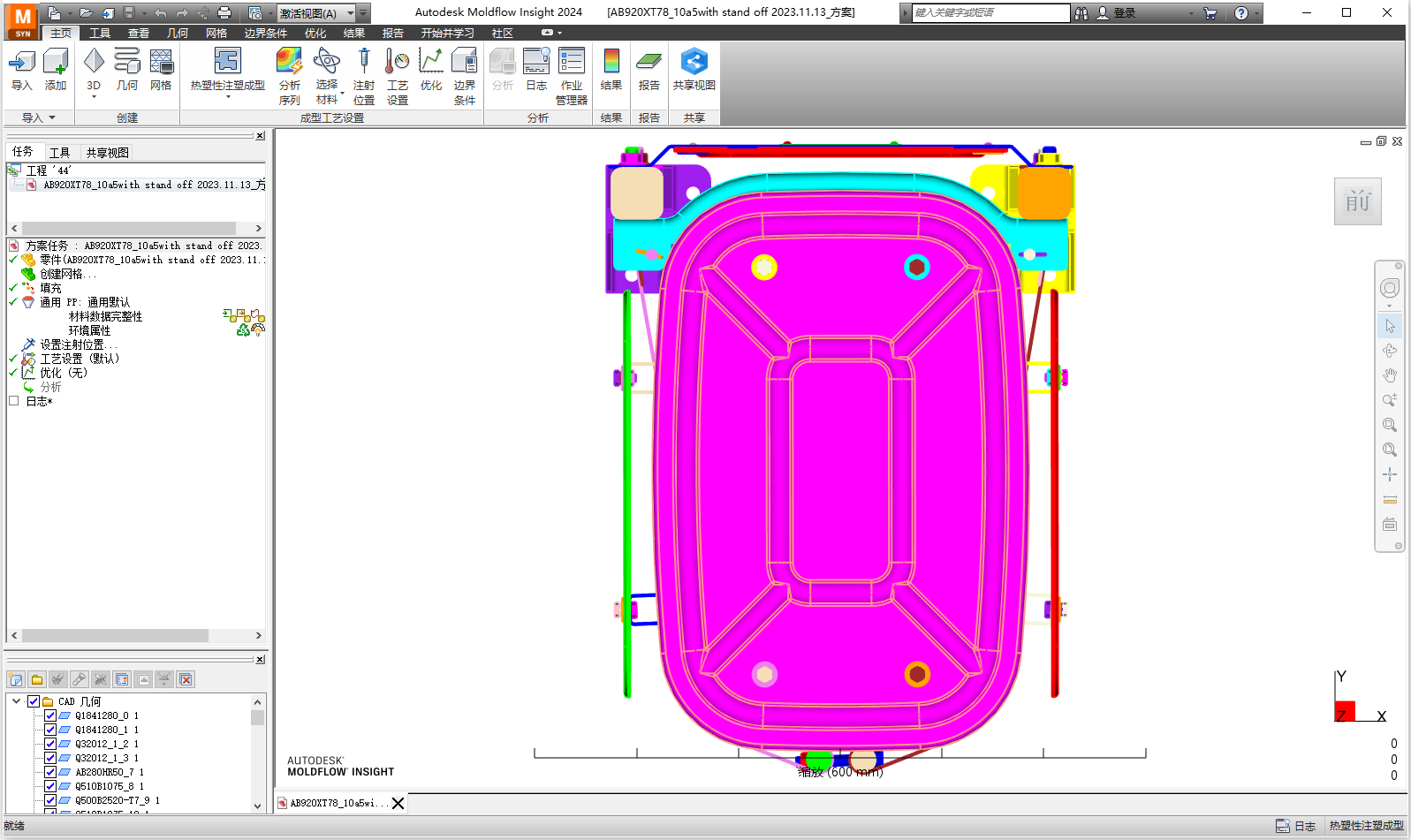

11、点击【Language and Help System】，选择【简体中文】，点击【确定】

12、点击【确定】后重启软件

13、安装完成

moldflow insight 2024怎么解读变形结果

MoldflowInsight2024的变形（翘曲）结果解读，关键在于理解变形形态与变形量两个维度。

一、查看变形结果

分析完成后，在结果列表中找到“变形，所有效应”（Deflection,alleffects），双击打开。这是综合考虑了收缩、分子取向、冷却不均等因素后的总变形结果。

二、判断变形类型

1.识别是否发生屈曲（挫曲）

对于薄壁件，需要先判断零件是否发生屈曲（即受压失稳）。查看分析日志文件（Log）中的特征值：

特征值<1.0：零件已发生屈曲，变形呈现非线性形态（如翘曲、鞍形）

特征值在1.0-1.5之间：零件处于临界状态，建议启用“大变形”分析

特征值>1.5：零件稳定，可使用“小变形”结果

Moldflow2024版在工艺设置中提供了“屈曲”分析选项，对于怀疑可能失稳的零件，可主动选择该分析类型。

3.解读变形云图

变形结果通常以云图形式显示，红色区域表示变形量最大，蓝色区域变形量较小。重点关注：

最大变形位置：是否在关键配合面或外观面上

变形方向：通过动画播放，观察是翘曲、扭转还是收缩变形

三、区分各变形分量

Moldflow提供多个分解结果，帮助定位变形原因：

变形，差异收缩：因壁厚不均或保压不足导致的收缩差异

变形，取向效应：分子/纤维取向不均引起的变形

变形，冷却不均：模具冷却系统设计不当导致的温度差异变形

对比各分量的贡献大小，可以快速定位变形的主因。

四、2024版本新特性：STAMP模型

MoldflowInsight2024正式发布了STAMP（收缩测试调整的机械性能）收缩模型，可显著提高3D网格的翘曲预测精度。

对于纤维增强材料和非纤维填充材料，STAMP模型通过测量收缩数据校准材料机械性能，使预测结果更接近实际成型。在材料数据对话框的“收缩特性”选项卡中选择“STAMP”即可启用。

注意：双层面/中性面分析与3D分析的翘曲结果可能存在差异，这是因为两者的网格模型不同——3D网格包含零件厚度方向的完整信息，而双层面只有曲面信息。

moldflow insight 2024怎么分析产品的收缩率

收缩率分析主要用于确定模具型腔的放大比例（缩水率）。

核心指标：体积收缩率

这是评估收缩最直观的指标。

查看路径：分析结果列表>体积收缩率。

解读标准：

<2%：理想状态，产品表面通常无明显缩痕。

2%-5%：风险区域，厚壁处可能出现轻微凹陷。

>5%：高风险，极易产生缩孔或严重缩痕，需优化保压或产品结构。

关注均匀性：收缩率数值的差异比绝对值更重要。如果零件各区域收缩率差异过大（如浇口处与末端差异大），会导致严重的翘曲。

专用功能：收缩分析

除了查看云图，Moldflow还提供了专门的计算功能。

操作：在分析序列中选择“收缩分析”或在结果中查找相关数据。

作用：该功能可计算X、Y、Z方向的推荐收缩容差，帮助确定模具型腔的具体尺寸放大比例。对于纤维填充材料（各向异性收缩），需特别关注流动方向与垂直方向收缩率的差异。

关联缺陷：缩痕深度

直接查看“缩痕深度”结果，软件会预测表面凹陷的具体数值（mm）。通常深度超过0.07mm在自然光下肉眼即不可接受。

moldflow insight 2024模流分析报告怎么看

阅读报告时，应遵循“由表及里、由缺陷到工艺”的逻辑：

第一步：检查成型窗口与填充情况

填充时间：检查流动前沿是否平衡。如果最后填充区域不在预期的排气位置，可能存在困气风险。

注射压力：确认最大注射压力是否在注塑机能力范围内（通常建议不超过机器最大压力的80%）。

第二步：评估质量缺陷（缩痕、气穴、熔接线）

气穴：查看气穴位置是否在模具分型面或顶针位置，以便开设排气槽。

熔接线：检查熔接线是否出现在受力区域或外观面。若强度要求高，需通过调整浇口位置来移动熔接线。

缩痕指数：结合前述的体积收缩率，定位高风险区域。

第三步：工艺可行性（冷却与翘曲）

冷却时间：这是决定生产效率的关键。查看“达到顶出温度的时间”，找出冷却最慢的“热点”，这通常是优化水路布局的重点。

翘曲变形：查看总变形量是否超出图纸公差。如果变形过大，需回溯检查收缩率是否均匀，或冷却是否均衡。

第四步：总结与建议

优秀的报告不仅仅是罗列云图，而是要给出结论。例如：“建议在筋条根部增加冷却水路以降低缩痕风险”或“建议将浇口移至非外观面以消除熔接线”。

总结建议：在MoldflowInsight2024中，建议优先使用3D网格进行收缩和翘曲分析，因为相比双层面网格，3D求解器（特别是结合STAMP模型）能更准确地捕捉厚壁零件的厚度方向收缩行为。
