CAXA 3D实体设计2021最新版本免费激活版

CAXA 3D实体设计2021最新版本是一款cad设计软件，软件搭载自主可控的几何内核与多引擎架构，支持参数化工程模式与拖拽式创新模式双轨并行，配合专利级三维球工具，可实现复杂装配体的快速定位与变换，大幅提升设计效率。

CAXA 3D实体设计2021安装教程

1、在本站下载解压，得到caxa 3d实体设计2021安装包和补丁；

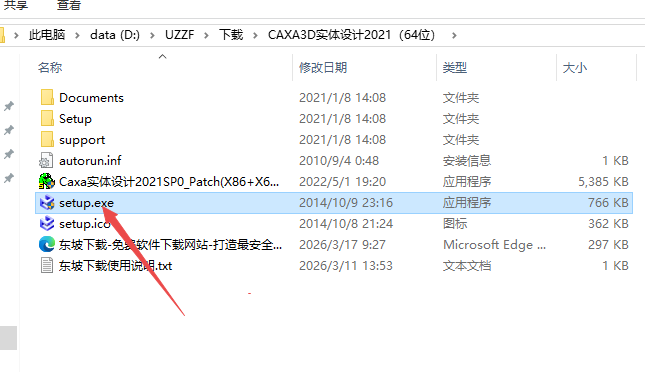

2、首先双击运行"setup.exe"程序，等待提取文件；

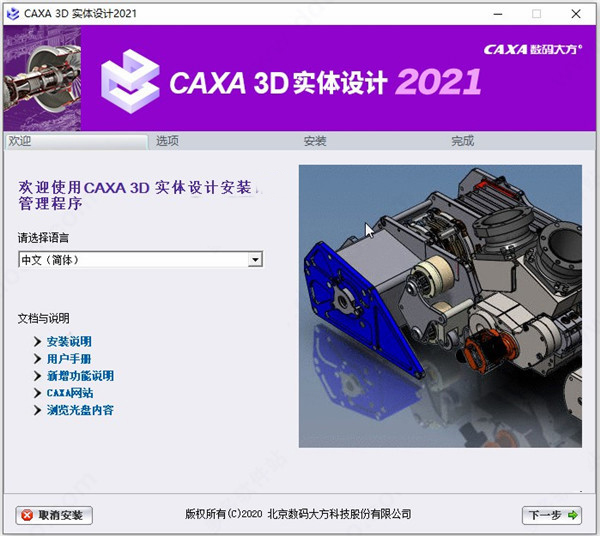

3、进入安装向导，默认简体中文语言，进行下一步操作；

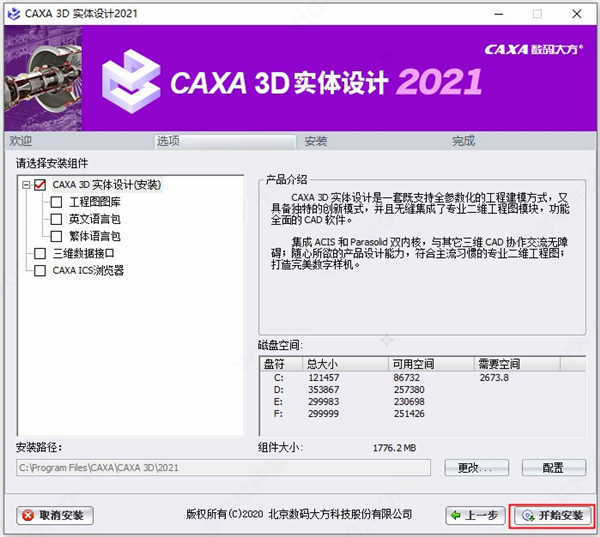

4、选择要安装的功能组件，用户可自行进行选择；

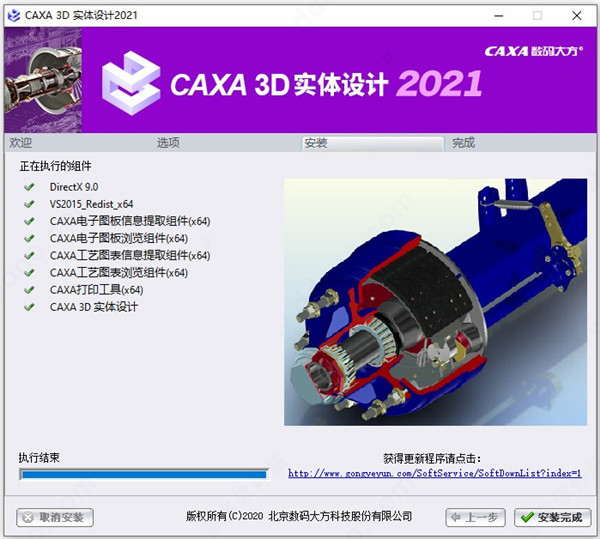

5、安装过程有点漫长，所以需要等待，安装完成后，关闭即可；

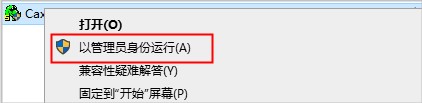

6、再将软件包中Patch文件夹中的激活补丁以管理员身份进行运行；

注意：一定要以管理员身份运行补丁，否则会激活失败

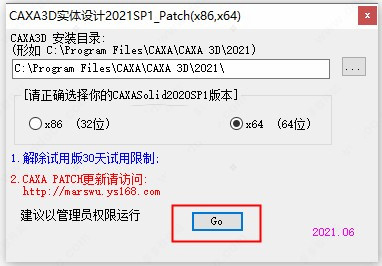

7、进入破解补丁界面，会自动找出CAXA实体设计2021的安装位置及对应版本，点击【Go】；

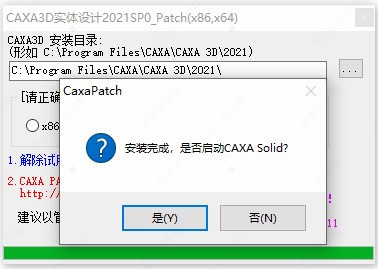

8、点击【是】，自动打开CAXA实体设计2021软件；

9、可以发现软件已成功激活，可以免费使用；

CAXA 3D实体设计2021轴测图怎么缩小

1.在工程图（2D）中缩小轴测图（调整出图比例）

如果你已经生成了轴测图，觉得它太大，需要调整比例：

选中视图：鼠标左键点击选中那个轴测图（视图边框会变亮）。

修改属性：

右键点击该视图，选择【属性】。

或者在左侧的属性栏中直接查找。

调整比例：找到【比例】选项，将默认的1:1修改为更小的比例（例如1:2或0.5），或者直接在“显示比例”中输入数值。

确认更新：点击确定，视图会根据新比例自动缩小。

2.在3D设计环境中缩小视图（视觉缩放）

如果你是在3D建模界面觉得模型显示太大：

鼠标滚轮：直接向后滚动鼠标滚轮即可缩小视图。

快捷键：按F3键可以一键“显示全部”，自动调整到最适合的大小。

命令缩放：输入命令Vscale，输入小于1的数值（如0.5）进行精确缩小。

CAXA 3D实体设计2021主要功能

双模式设计体系

创新模式：独创的拖拽式设计，无需复杂草图，通过“三维球”工具快速搭建原型，适合方案构思。

工程模式：符合主流习惯的全参数化设计，支持严格的尺寸约束和几何关系，适合精密零部件设计。

强大的建模与分析

混合建模：支持实体、曲面、钣金等多种造型方式。

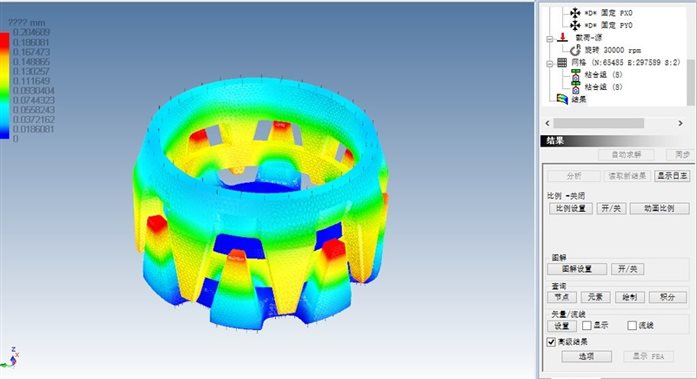

仿真分析：内置CAE分析模块，支持受载分析、流体动力学分析等，可在设计阶段直接进行结构验证和优化。

NC编程：提供加工准备和数控编程功能，支持从设计到制造的无缝衔接。

协同与数据管理

协同设计：支持多人在线协作，实时共享数据。

数据兼容：兼容STEP、IGES、XT等格式，并能直接读写DWG/DXF等2D数据。

CAXA 3D实体设计2021画弹簧教程

在CAXA3D实体设计2021中，画弹簧主要依靠“扫描”功能。针对普通弹簧和异形弹簧，有两种常用方法：

方法一：使用“扫描向导”（最推荐，适合标准螺旋弹簧）

这是最简单快捷的方法，系统会自动生成螺旋路径。

绘制截面：

选择一个平面（如XY平面）进入【草图】。

画一个圆，直径等于弹簧钢丝的直径（例如5mm）。

退出草图。

启动扫描向导：

选中刚才画的圆。

点击【特征】工具栏中的【扫描向导】（注意：不是普通的“扫描”，向导会自动生成螺旋线）。

设置参数：

在弹出的对话框中设置螺距（弹簧圈之间的距离）。

设置高度或圈数。

设置旋向（左旋或右旋）。

生成：点击确定，系统会自动沿螺旋线扫描生成弹簧实体。

方法二：使用“曲面交线”+“扫描”（适合异形/变径弹簧）

如果你需要做锥形弹簧或形状不规则的弹簧（如参考资料中提到的变形弹簧）：

构建辅助面：

先画一个圆柱体或圆锥体作为辅助（代表弹簧的中心轨迹）。

创建一个螺旋曲面。

获取路径：

使用【三维曲线】->【曲面交线】功能。

分别选择辅助实体表面和螺旋面，生成一条空间螺旋曲线。

绘制截面并扫描：

在曲线的端点建立一个垂直于曲线的平面。

在这个平面上画弹簧丝的截面（圆）。

使用【扫描】命令，选择圆作为截面，选择刚才生成的空间曲线作为路径，完成扫描。

小贴士：对于方形弹簧，如果扫描后棱角处出现尖角，建议先对截面进行倒角处理，或者在扫描路径上增加圆角过渡，以获得更真实的制造效果。
