CAXA 3D实体设计2024最新激活版正式版

CAXA 3D实体设计2024最新激活版是新一代三维CAD解决方案，深度融合创新设计、工程设计与协同设计三大核心模块，构建了覆盖产品全生命周期的数字化设计平台，贴合国内工程师的使用习惯，上手快、操作流畅。

CAXA 3D实体设计2024安装教程

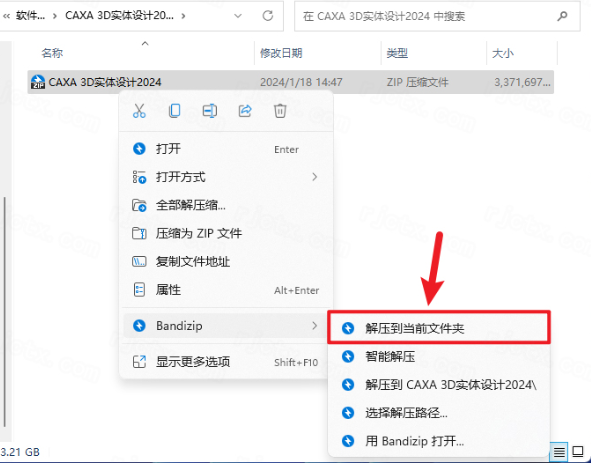

1.下载完成后，鼠标右击【CAXA 3D实体设计2024】压缩包，选择【解压到当前文件夹】

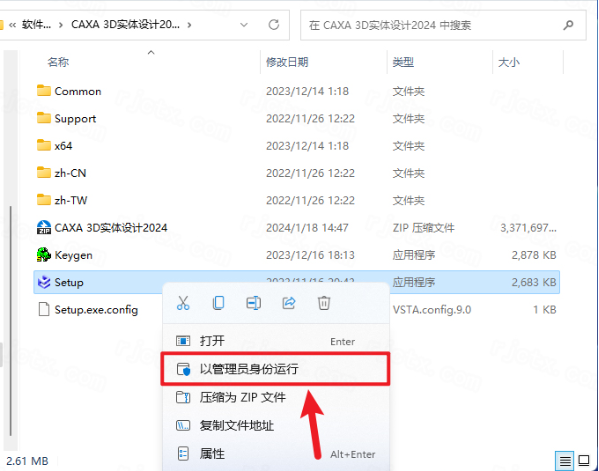

2.打开解压后的文件夹，双击运行【Setup】安装程序

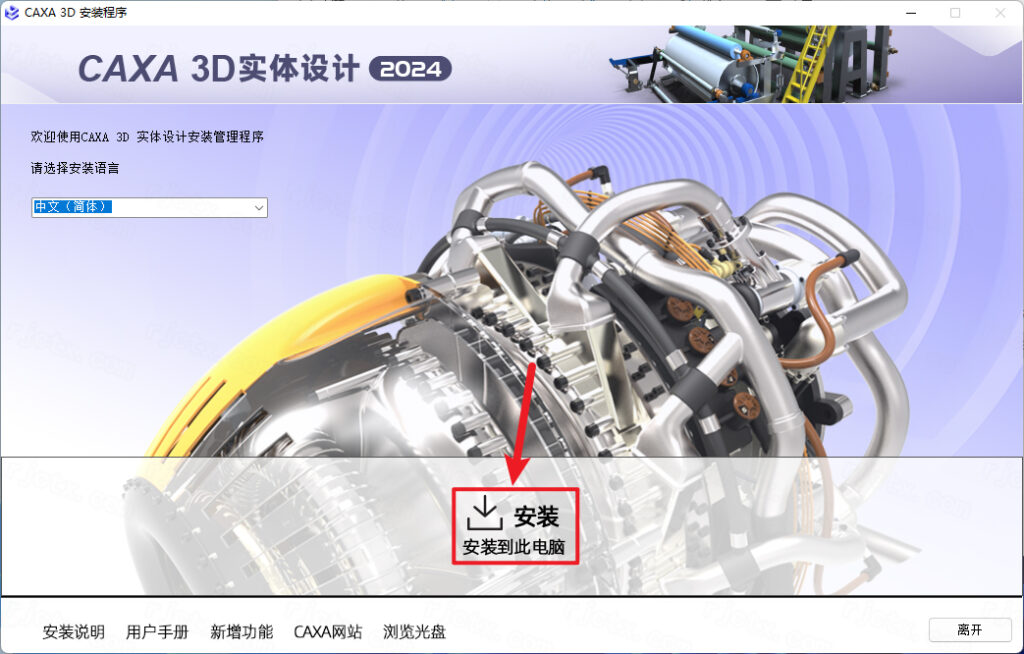

3.点击【安装】

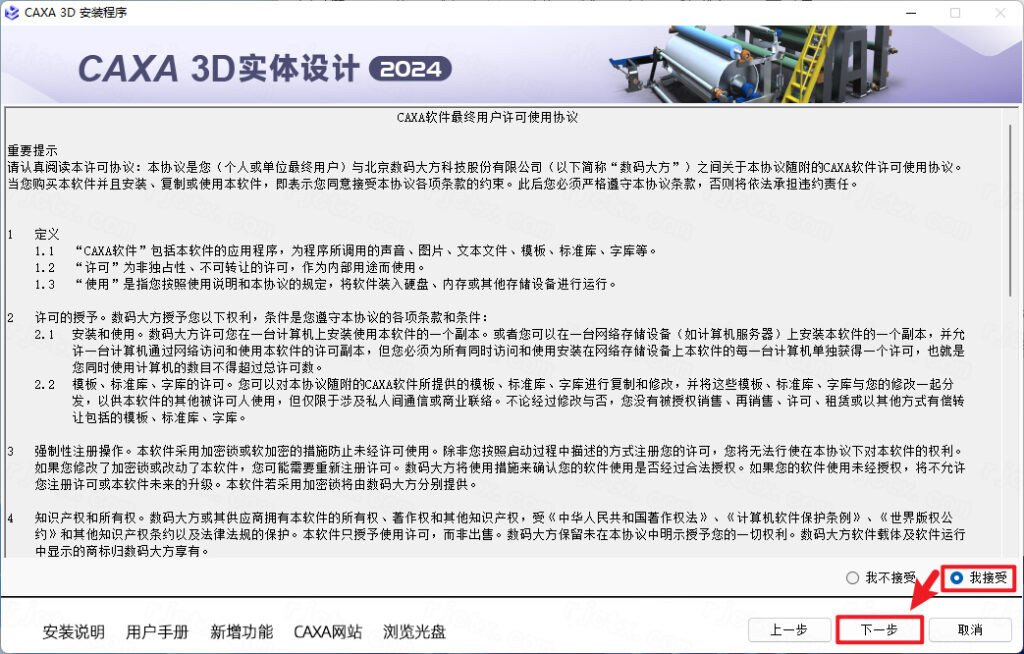

4.选择【我接受】，点击【下一步】

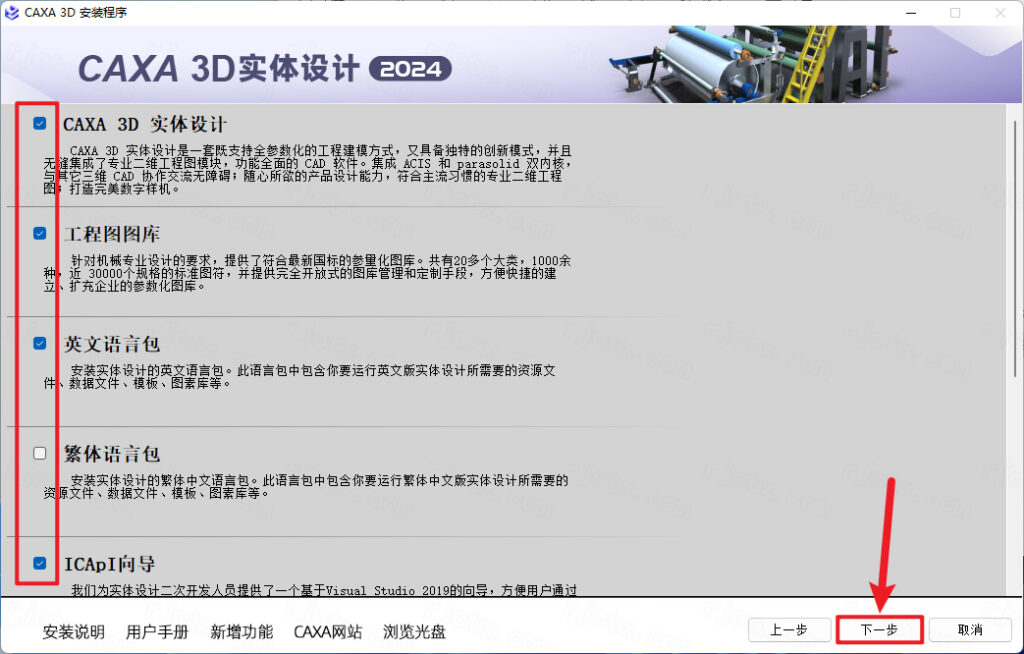

5.根据自己的需求勾选对应的选项，点击【下一步】

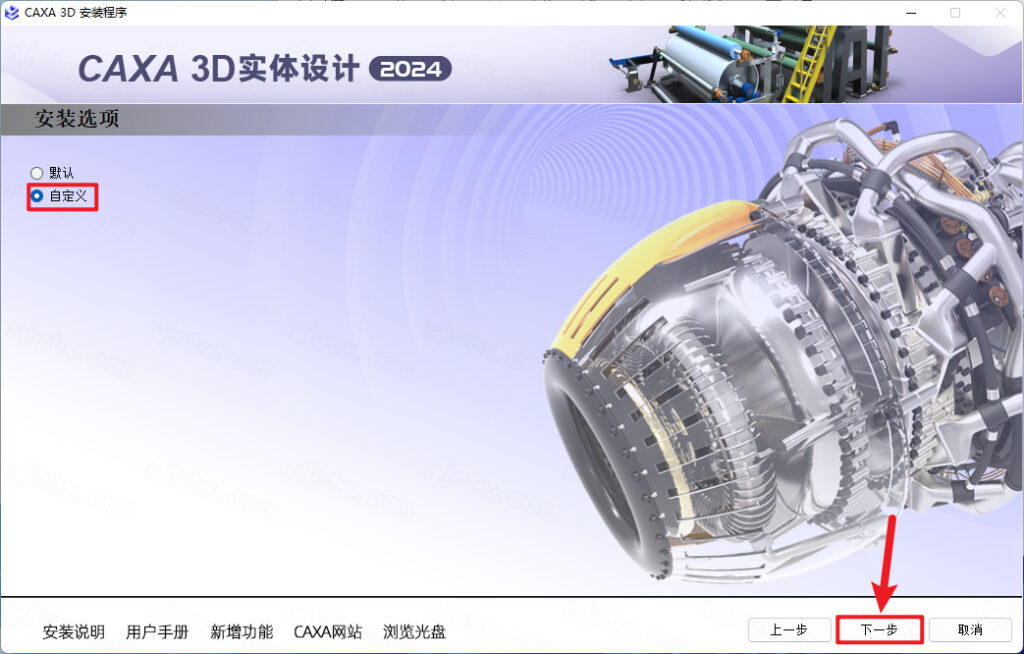

6.选择【自定义】选项，点击【下一步】

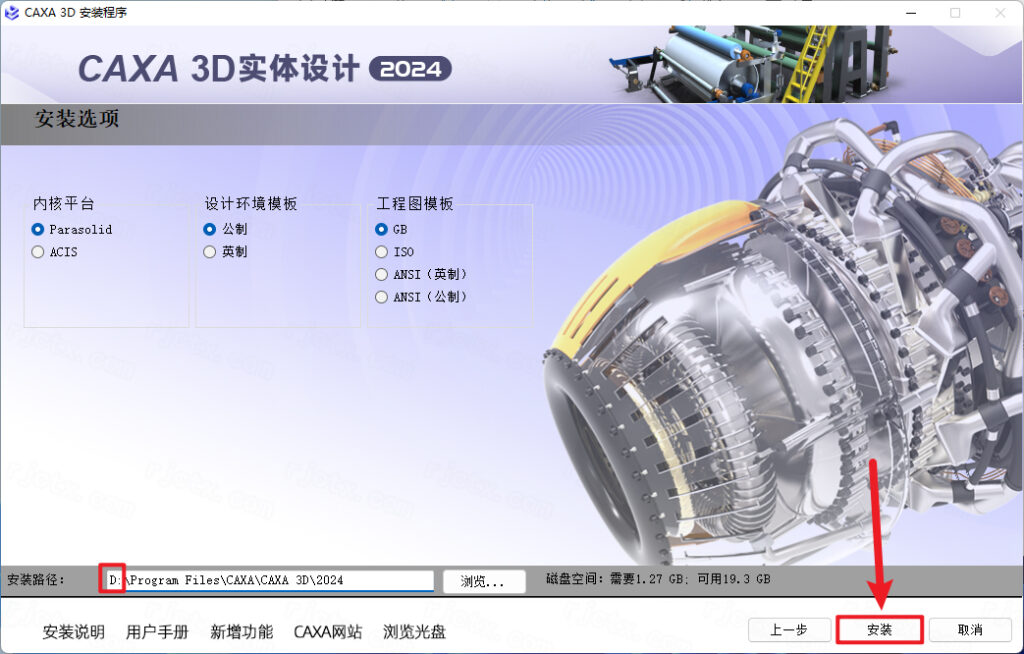

7.修改路径地址中的第一个字符C可更改安装位置（如：把C改为D软件将安装到D盘），点击【安装】

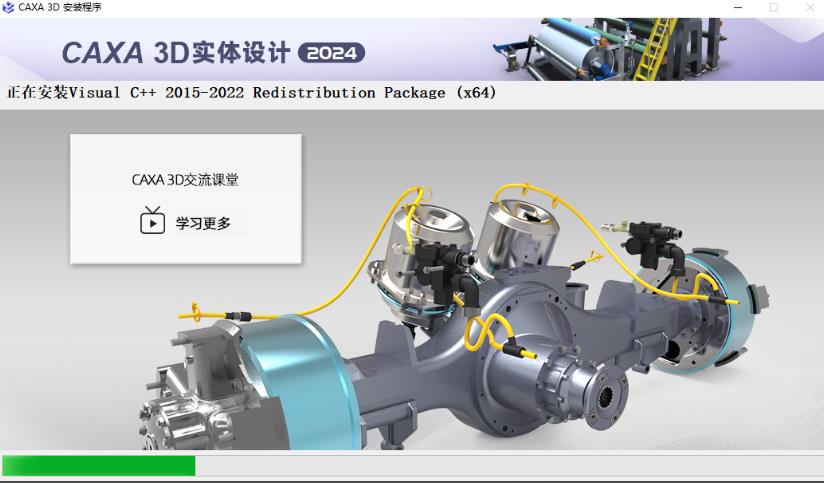

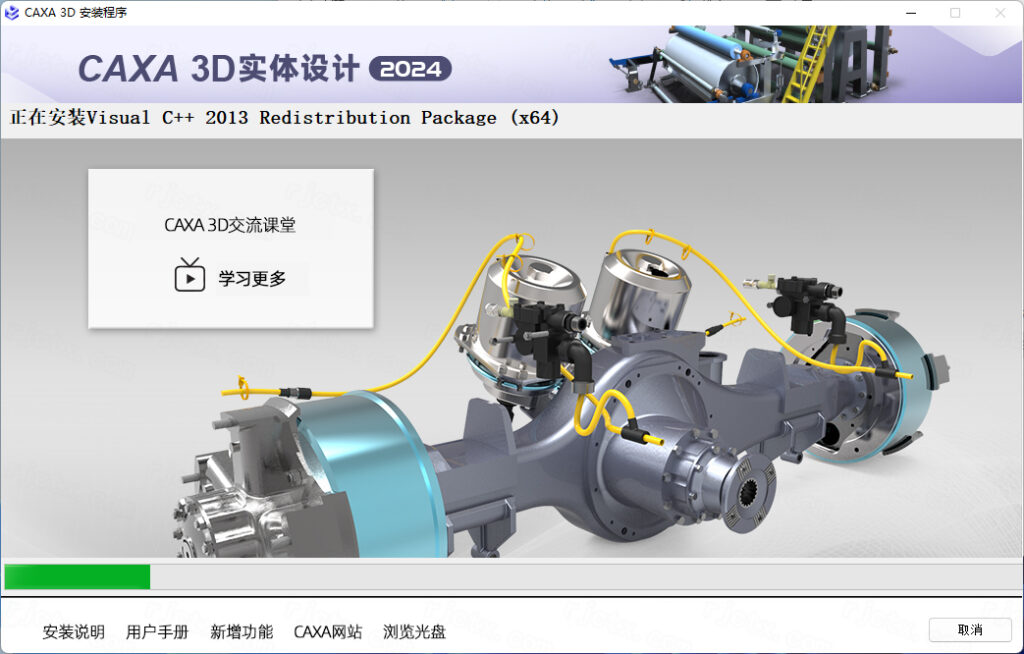

8.等待软件后台自动安装

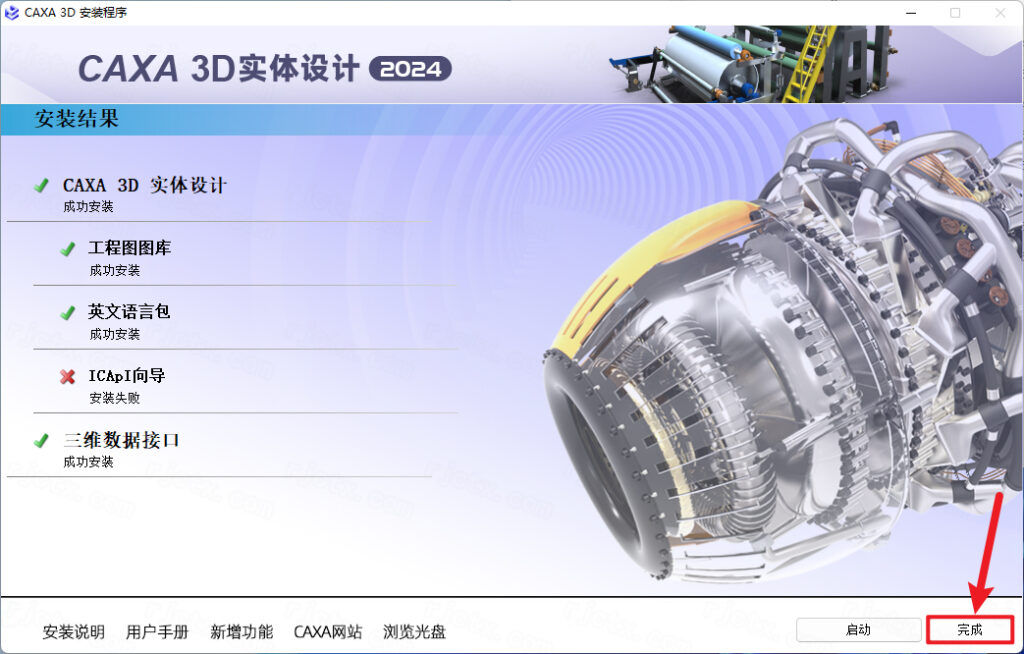

9.点击【完成】

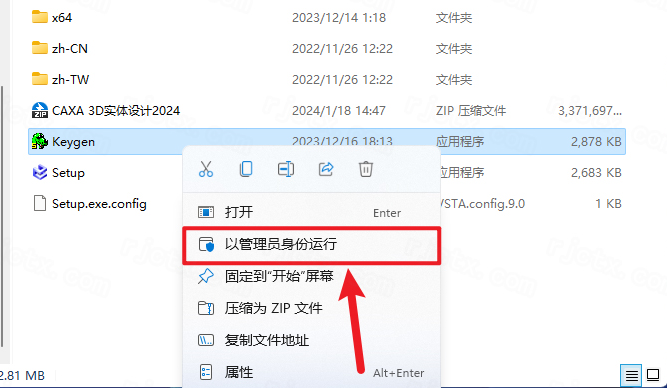

10.打开安装包解压后的文件夹，鼠标右击【Keygen】注册机文件，点击【以管理员身份运行】

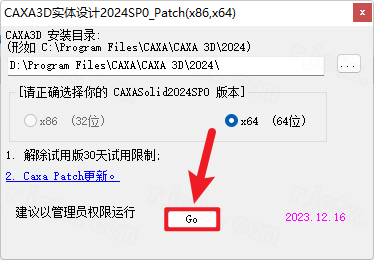

11.点击【GO】

12.点击【GO】

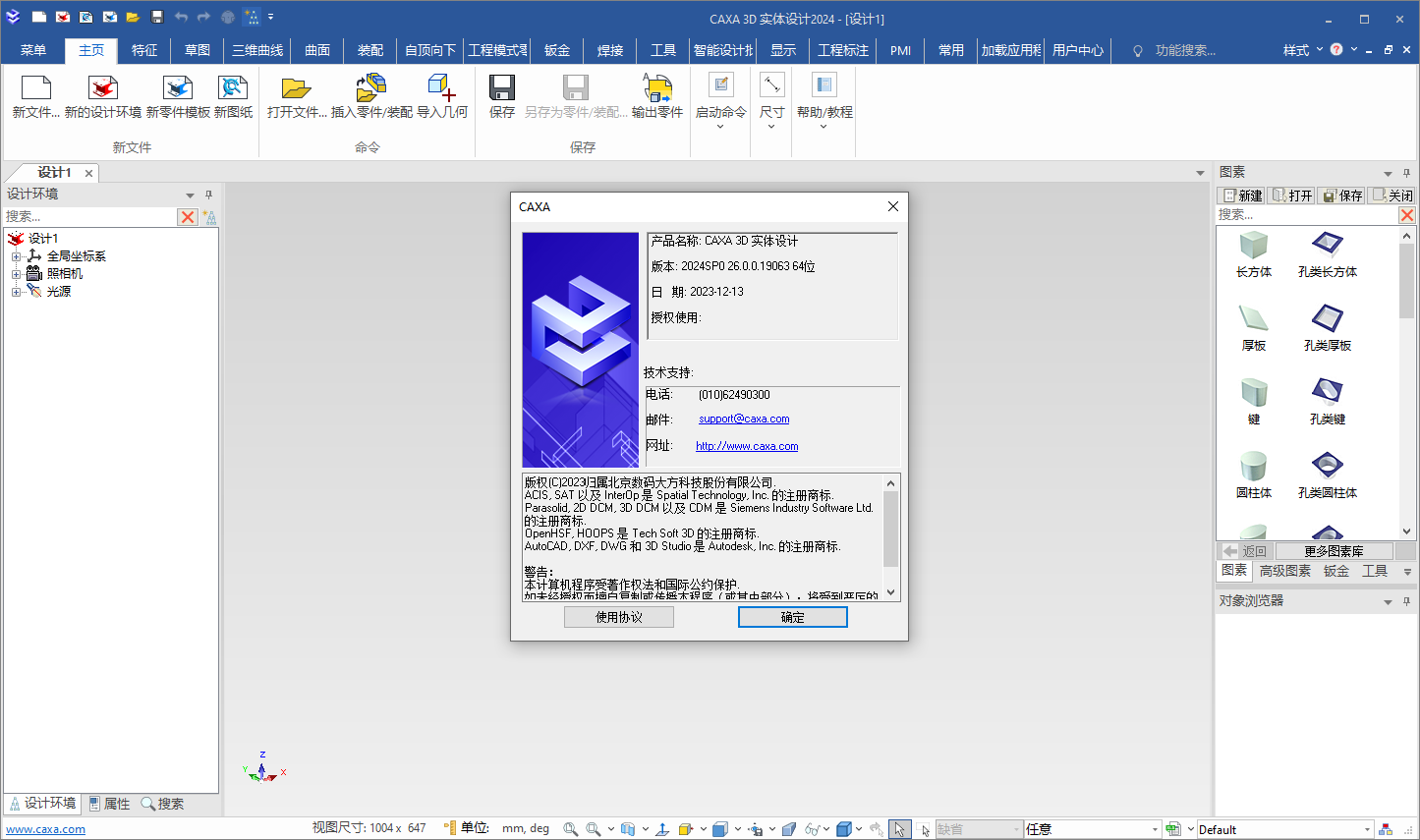

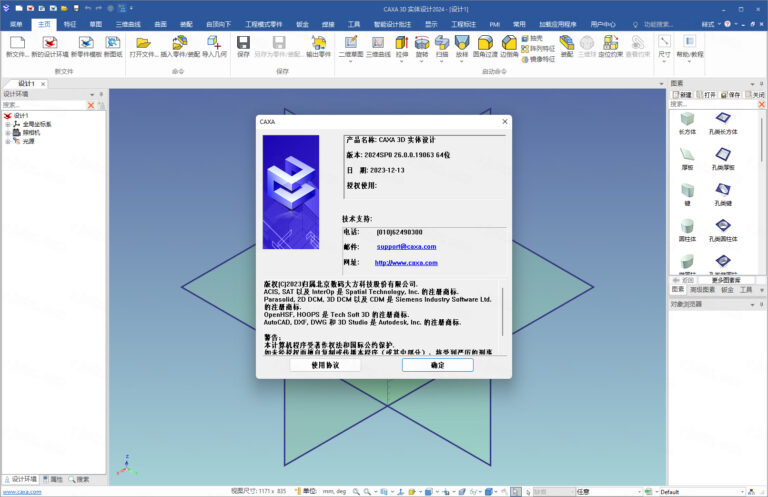

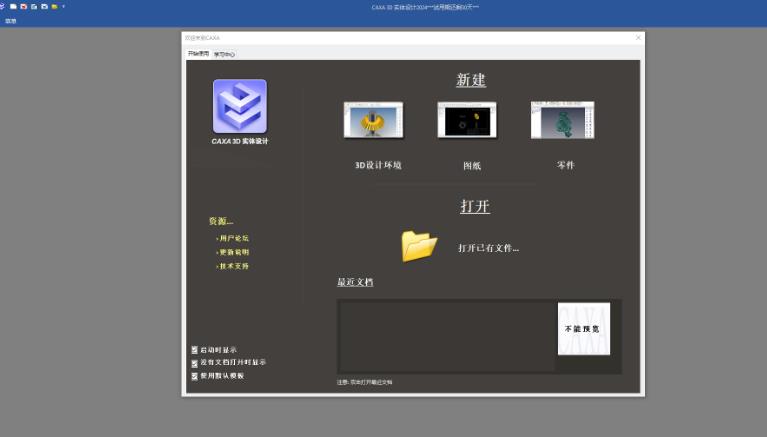

13.安装完成

CAXA 3D实体设计2024装配爆炸教程

方法一：使用智能爆炸功能

打开装配体文件：在CAXA3D实体设计中打开需要制作爆炸视图的装配体

启动爆炸命令：在【装配】工具栏中找到【爆炸】命令，点击进入爆炸编辑环境

自动爆炸设置：

系统可根据装配约束关系自动生成初步爆炸效果

设置爆炸距离和方向参数

手动调整爆炸位置：

选中需要移动的零件，使用三维球工具进行精确移动

拖动方向手柄，将零件沿指定方向移动到目标位置

可逐个调整每个零件的爆炸位置，使爆炸视图层次分明

保存爆炸配置：调整完成后，保存为爆炸配置，便于后续调用

方法二：通过动画编辑器制作爆炸动画

CAXA3D实体设计内置的专业动画模块，可以通过动画编辑器快速生成装配、爆炸和运动模拟动画。

进入动画环境：切换到【动画】选项卡

创建爆炸动画：

在动画编辑器中添加关键帧

设置零件在不同时间点的位置

通过拖拽三维球实现零件的移动轨迹

设置动画参数：调整动画时长、播放速度等

输出动画：生成可用于演示的爆炸动画视频文件

方法三：生成静态爆炸视图（用于工程图）

在装配体中创建爆炸配置

切换到工程图环境

插入视图时，在视图属性中选择“爆炸配置”

系统自动生成带爆炸效果的工程视图

CAXA 3D实体设计2024功能详解

双模式设计体系

创新模式（拖拽式设计）：独创的“搭积木”式设计方式，无需复杂草图，通过拖拽图素和“三维球”工具即可快速搭建原型，极大降低上手门槛。

工程模式（参数化设计）：符合主流CAD软件习惯的全参数化建模，支持严格的尺寸约束和几何关系，适合精密零部件的详细设计。

强大的大型装配能力

轻量化技术：支持10万个零件级别的大型装配体设计。

大装配模式：通过只加载当前设计所需数据，大幅减少内存占用，显著提升运行和显示速度。

无缝集成的工程图

3D/2D联动：内置CAXA电子图板，无需转换格式即可直接从3D模型生成2D工程图。

实时更新：修改3D模型后，2D图纸自动更新，且符合最新国标（GB）制图标准。

2024版本新增与优化

草图交互优化：编辑草图尺寸时，显示尺寸自动转换为约束尺寸，减少重复操作。

多体裁剪/分割：在工程模式下，支持一次性选择多个实体进行裁剪或分割，特别适合钢结构设计。

标准件库扩充：新增了84种法兰规格（如带颈平焊法兰、对焊法兰等），覆盖PN和Class系列。

数据接口升级：兼容最新版本的SolidWorks(2023)、UGNX(2306)、Creo(10.0)等主流软件格式。

CAXA3D实体设计2024怎么画齿轮

方法一：调用标准件库（最快、最标准）

CAXA内置了丰富的符合国标的标准件库，可以直接调用齿轮。

打开设计元素库：点击界面左侧或右侧的【设计元素库】面板（通常图标像个柜子或工具箱）。

找到齿轮库：

展开【标准件】或【常用件】分类。

找到【齿轮】类别（包含直齿圆柱齿轮、斜齿轮、锥齿轮等）。

拖拽放置：

选中需要的齿轮类型，直接拖拽到设计环境中。

输入参数：

松开鼠标后，会弹出参数配置对话框。

输入模数、齿数、压力角、齿宽等关键参数。

点击确定，软件会自动生成精确的渐开线齿轮模型。

方法二：草图绘制（适合非标或特殊齿轮）

如果你需要设计非标的特殊齿轮，可以使用草图功能：

绘制草图：在平面上进入草图模式。

使用公式曲线：

利用【高级绘图】中的【公式曲线】功能。

输入渐开线方程（如x=r*cos(t)+t*r*sin(t)等，需根据齿轮参数计算）。

生成齿形：画出一个齿的轮廓，然后使用【阵列】命令（圆形阵列）生成所有轮齿。

拉伸实体：退出草图，使用【拉伸】命令生成齿轮实体。

建议：除非有特殊设计需求，否则强烈建议使用方法一（标准件库），既准确又高效，且符合国家标准。
