CAXA CAM数控车2020电脑版正式版

CAXA CAM数控车2020电脑版是一款高效数控车床编程与二维图形设计一体化软件。支持多种绘图操作，可通过外部数据接口与其他软件交换数据，可记录保存操作流程，使用更便捷稳定，是车床加工编程的可靠选择。

CAXA CAM数控车2020安装教程

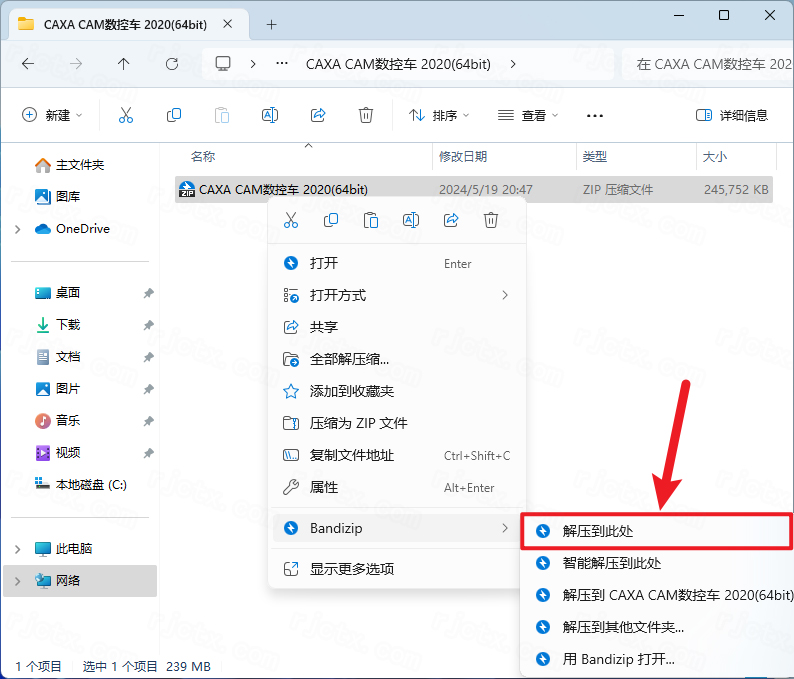

1.下载完成后，鼠标右击【CAXA CAM2020(64bit)】压缩包，选择【解压至此】

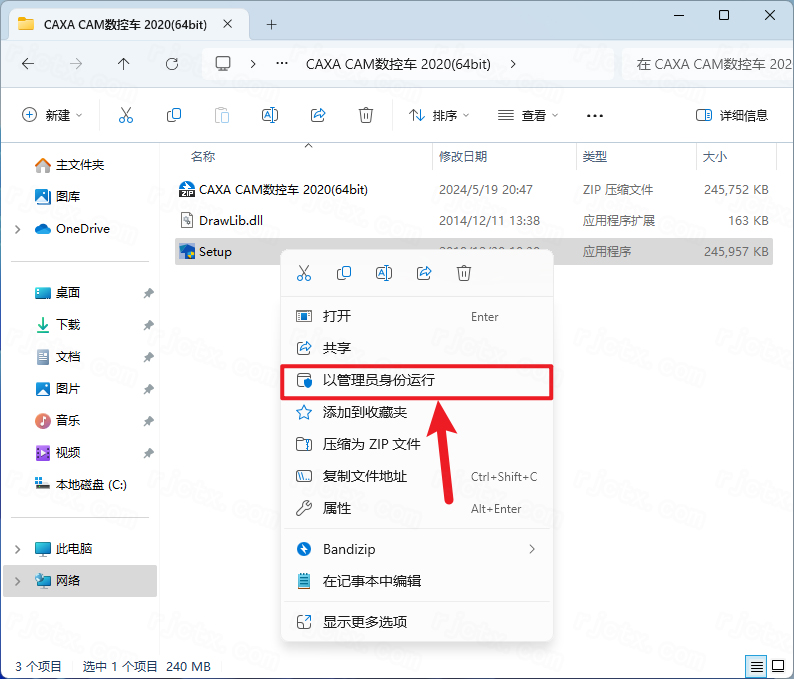

2.打开解压后的文件夹，鼠标右击【Setup】选择【以管理员身份运行】

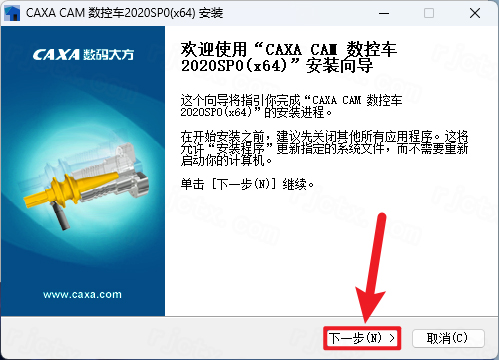

3.点击【下一步】

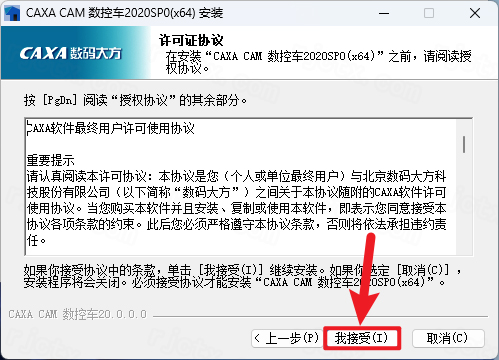

4.点击【我接受】

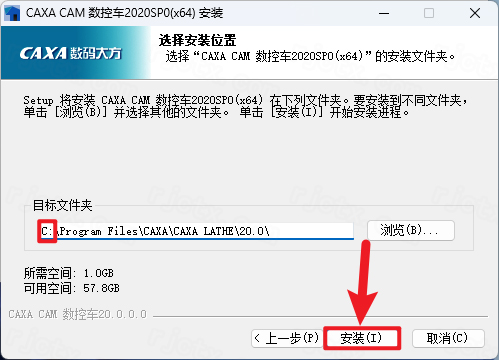

5.修改路径地址中的第一个字符C可更改安装位置（如：把C改为D软件将安装到D盘），点击【安装】

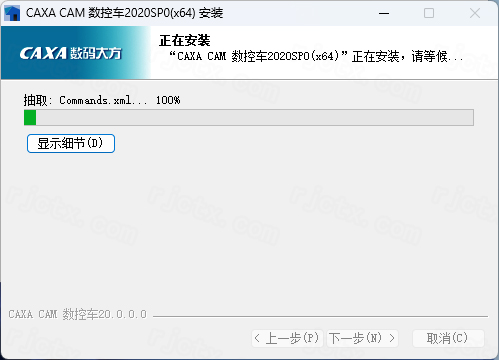

6.安装中…

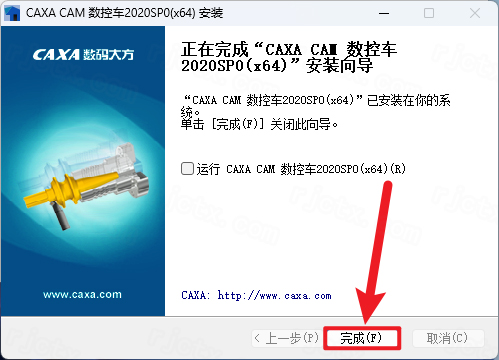

7.点击【完成】

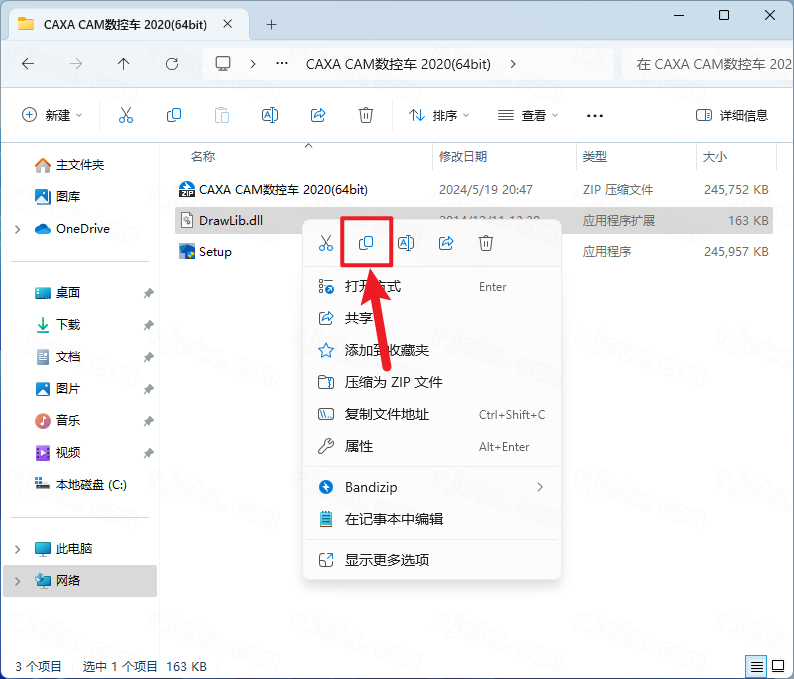

8.打开安装包解压后的【CAXA CAM数控车(64bit)】文件夹，鼠标右击【DrawLib.dll】选择【复制】

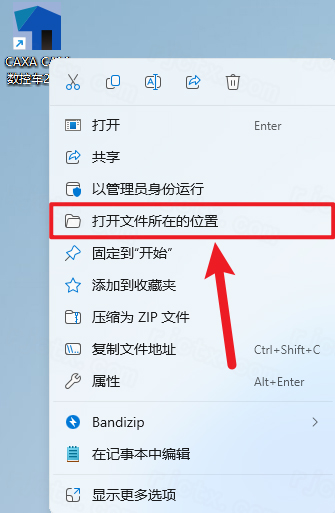

9.鼠标右击桌面【CAXA CAM数控车20…】图标选择【打开文件所在的位置】

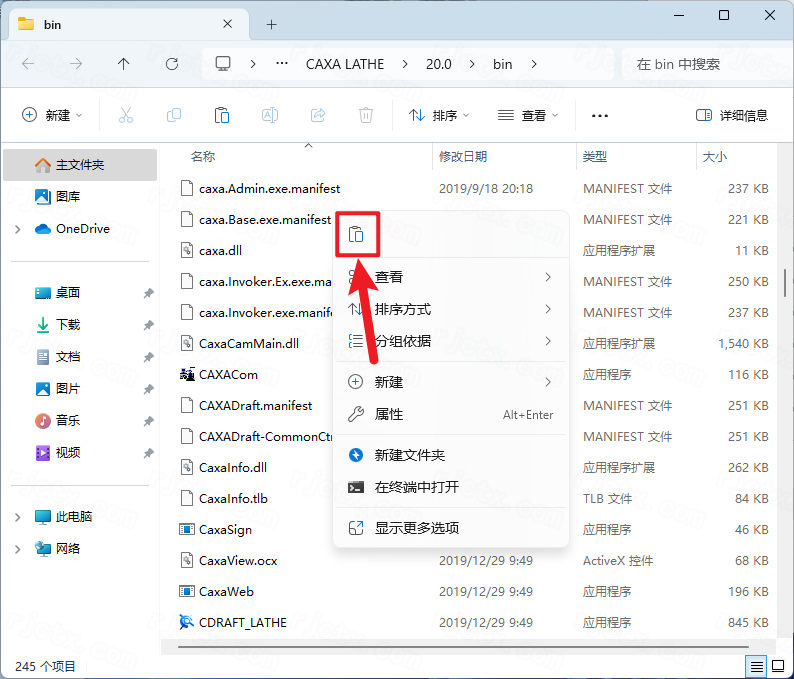

10.鼠标右击空白处选择【粘贴】

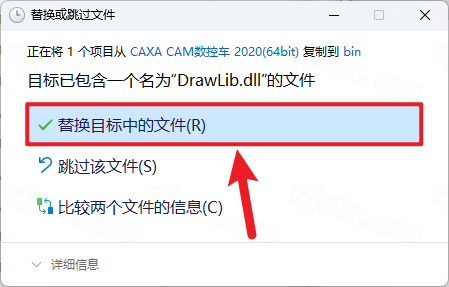

11.点击【替换目标中的文件】

12.双击桌面【CAXA CAM数控车20…】图标启动软件

13.安装完成

CAXA CAM数控车2020生成程序为什么圆弧出现R负

圆弧指令中出现负的R值（如R-5）是数控编程中常见的问题，通常由以下几个原因造成：

原因一：圆弧方向与刀具路径不匹配（最常见）

CAXA数控车中生成的圆弧代码默认输出R值，系统会根据圆弧的方向和角度自动计算R值的正负。

解释：在数控编程中，R值的正负用于判断圆弧角度大小：

R+（正数）：表示圆弧角度小于等于180°

R-（负数）：表示圆弧角度大于180°（优弧）

解决方法：这是正常的数学表示，不是错误。如果希望强制输出正R值，可以在后置处理中修改圆弧控制码的设置。

原因二：后置处理中圆弧控制码设置

在后置处理配置中，可以控制圆弧的输出格式：

操作步骤：

点击【数车加工】→【后置处理】

找到“圆弧控制码”选项

当前设置为“圆弧坐标R”时，系统输出R值（可能包含负号）

如需改为I、K方式输出，可将“圆弧控制码”改为“圆心坐标IK”

说明：改用I、K方式输出时，不会出现R正负的问题，但代码长度会增加。

原因三：轮廓绘制方向或拾取方向问题

圆弧的生成方向与轮廓的绘制方向、拾取方向有关。如果圆弧反向，可能导致R值符号异常。

解决方法：

在拾取轮廓时注意方向（从右到左或从左到右）

如发现R值异常，可尝试反向拾取轮廓重新生成轨迹

原因四：圆弧拟合方式设置

在加工参数中，有“样条拟合”和“拐角过渡”等选项：

设置建议：

在粗加工参数中，将“样条拟合”设置为“圆弧”

拐角过渡方式选择“圆弧”（而非“尖角”）

这样可以获得更规范的圆弧输出

CAXA CAM数控车2020反向走刀怎么设置

“反向走刀”通常指刀具从右向左切削（常规是从左向右），或者在特定轮廓加工中改变切削方向。在CAXACAM数控车2020中，可以通过以下参数进行设置：

在加工参数中设置

当你点击【轮廓精车】或【轮廓粗车】等按钮弹出参数对话框时。

找到“切削方向”或“走刀方向”选项。

将其从默认的“正向”（通常指从Z轴正向往负向，即从右往左，或者是顺着轮廓方向）修改为“反向”。

注意：不同版本的界面措辞可能略有不同，有时显示为“从左到右”或“从右到左”。

通过轮廓拾取顺序控制

CAXA的走刀方向很大程度上取决于你拾取轮廓线的顺序。

在拾取轮廓时，注意观察线条上出现的小箭头。箭头方向即为刀具的切削方向。

如果箭头方向与你想要的相反，可以重新绘制轮廓线，或者使用软件中的【反向】命令（在编辑菜单中）将曲线方向反转，然后再进行拾取。

刀具方位设置

如果是切槽刀或特殊刀具，需要在【刀具库】中检查刀具的方位角。如果刀具定义的方向与实际安装相反，也会导致走刀逻辑看起来是反的。

CAXA CAM数控车2020主要功能

强大的CAD绘图与数据兼容

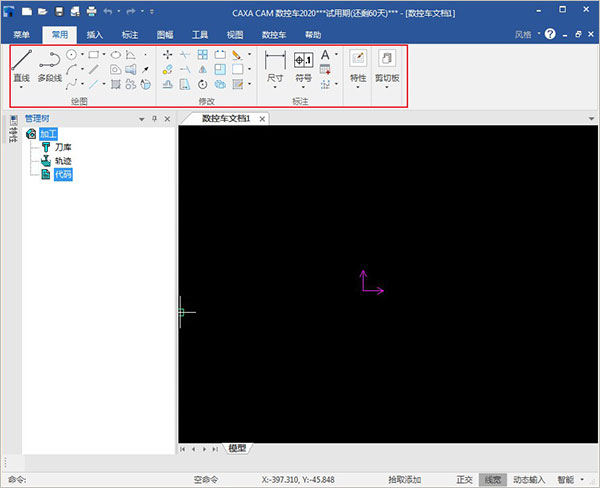

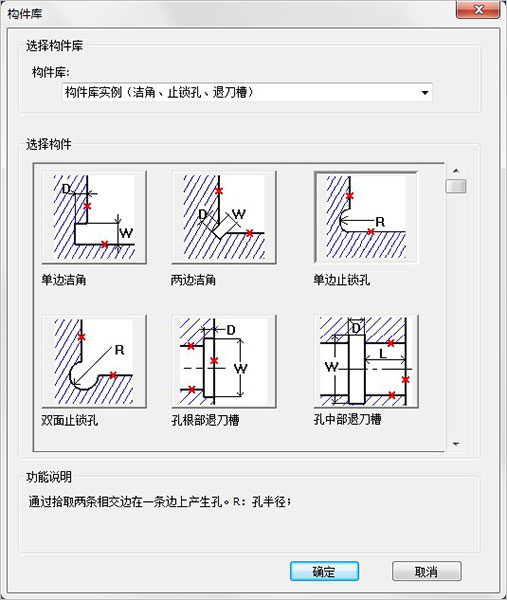

绘图引擎：内置强大的二维绘图功能，支持绘制直线、圆弧、样条曲线及任意复杂图形。

数据接口：支持DXF、IGES等通用格式，可无缝导入AutoCAD等外部图纸，实现数据共享。

全面的加工轨迹生成

加工策略：覆盖内外轮廓粗/精车、端面车削、切槽、钻孔、车螺纹等常用工艺。

复杂曲面：支持任意样条曲线和公式曲线的车削，能够处理精密组件的加工。

自动干涉排除：软件具备自动检测功能，可避免刀具与工件的干涉碰撞。

4K高清界面与管理树

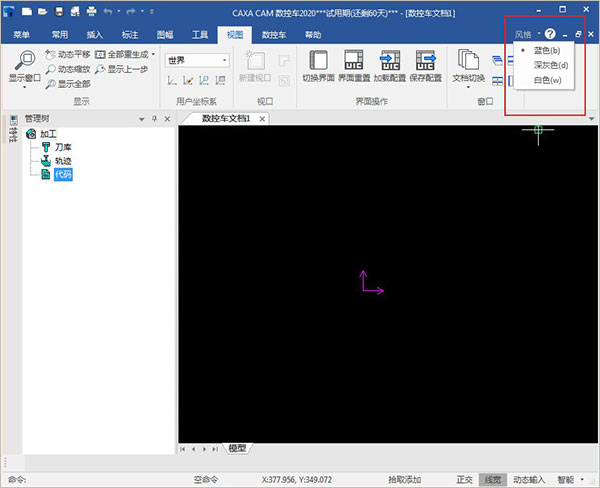

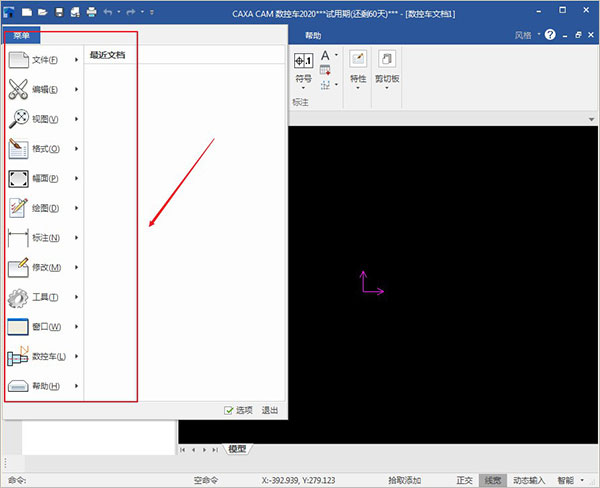

界面升级：2020版本优化了界面风格，支持4K高清分辨率，图标和显示效果更清晰。

管理树功能：新增管理树工具，可直观展示和管理刀具、轨迹、代码等信息，用户操作记录会被保存，方便下次直接调用，大幅提升效率。

通用后置与代码校验

后置处理：内置通用后置处理器，支持FANUC、SIEMENS等多种主流数控系统，可灵活配置并输出G代码。

代码校验：支持代码反读和仿真功能，可将生成的G代码还原为图形轨迹进行二次校验，确保程序安全。
