Altium Designer 20中文免费版v20.2.8 完整版

Altium Designer 20中文免费版是一款面向电子硬件开发的三维 PCB 设计平台，将原理图绘制、板级布局与制造输出整合于统一环境中。凭借强大的数据迁移机制，它能帮助团队低成本、高效率地从旧有平台平滑过渡，为打造高可靠性、高品质的电子产品提供了坚实的数字化基石。

Altium Designer 20怎么安装

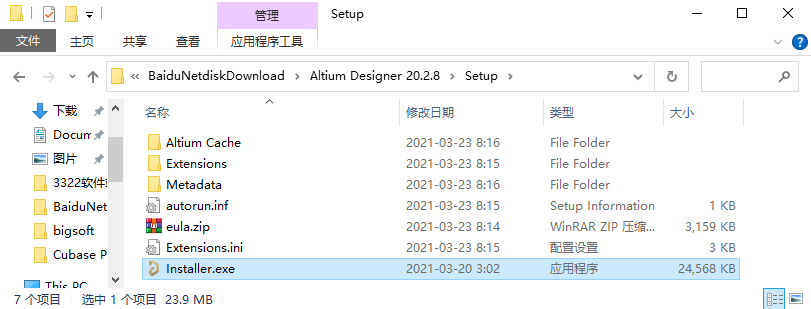

1、双击打开【Setup】文件夹，双击运行【Installer】安装程序。

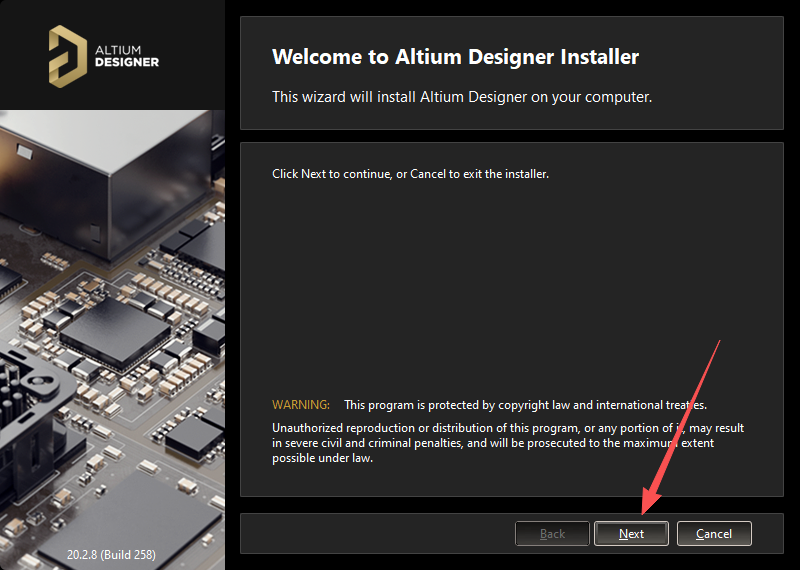

2、点击【Next】。

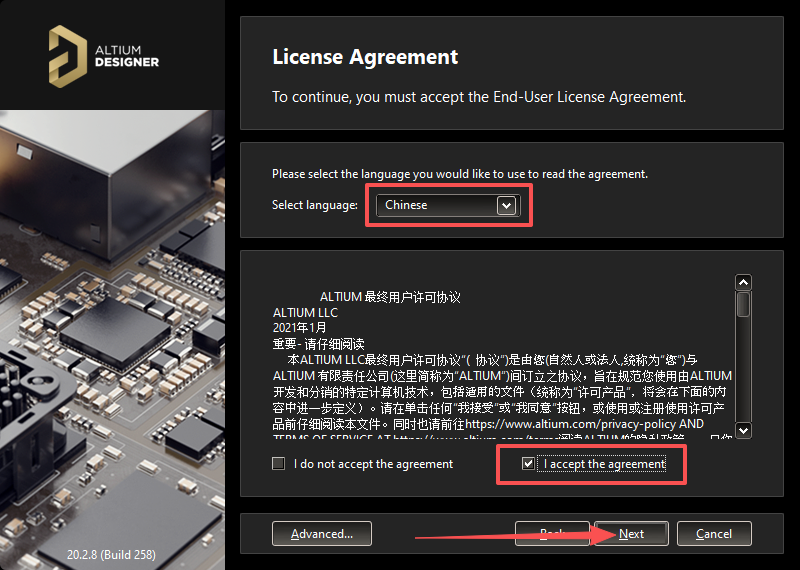

3、Select language选择【Chinese】，勾选【I accept the agreement】，点击【Next】。

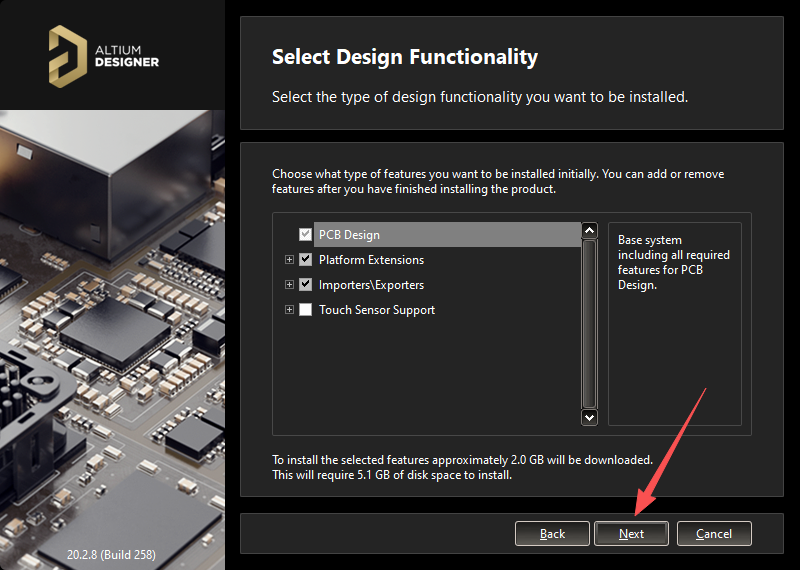

4、点击【Next】。

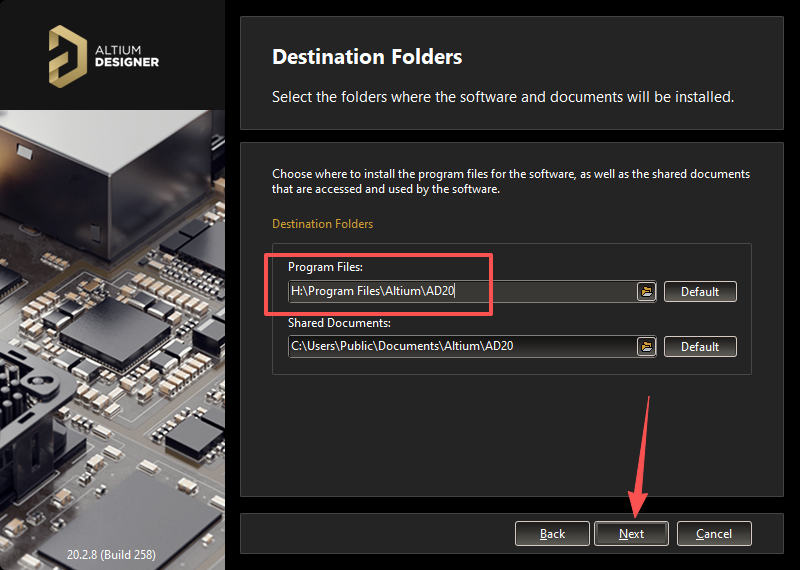

5、选择软件安装路径，点击【Next】。

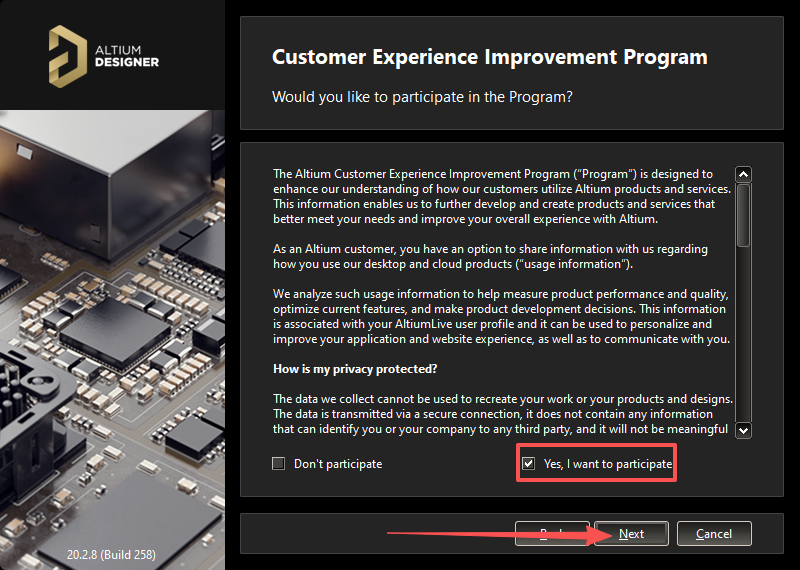

6、选择【Yes I want to participate】，点击【Next】。

7、点击【Next】。

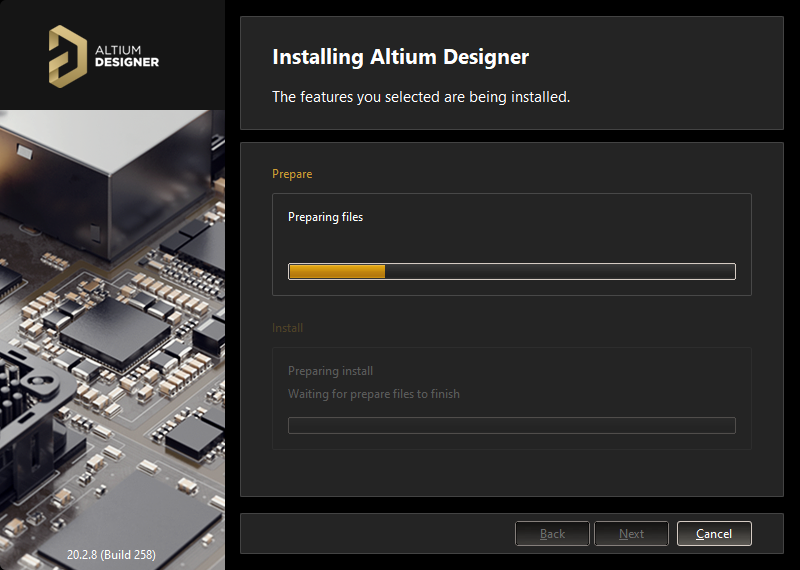

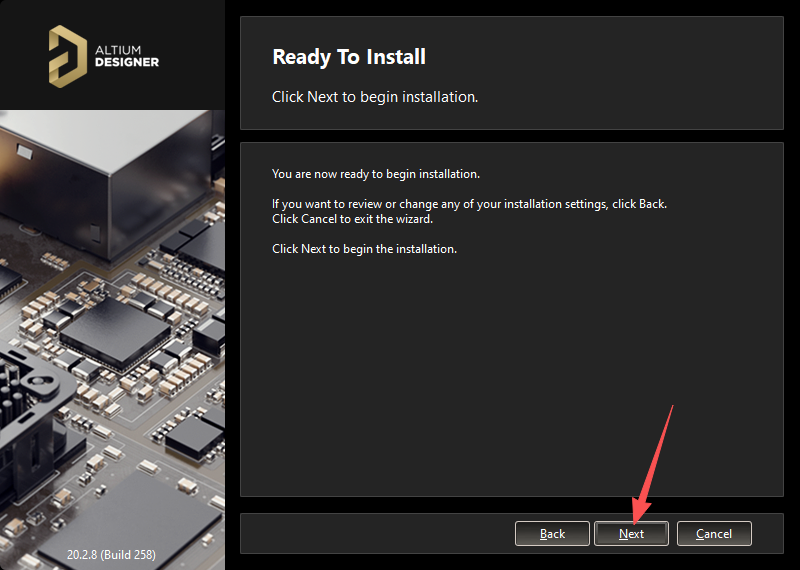

8、软件正在安装，请耐心等待。

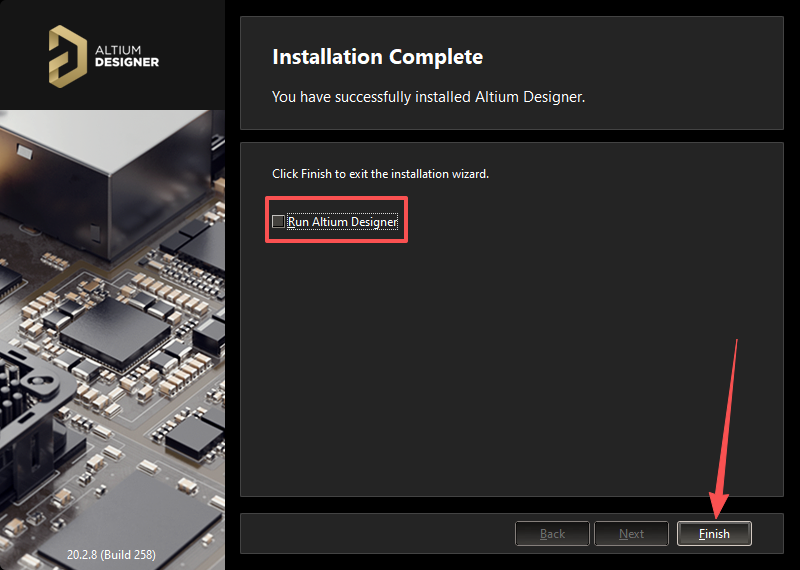

9、取消勾选【Run Altium Designer】，点击【Finish】。

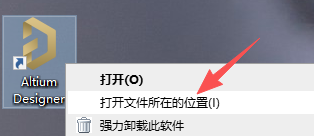

10、鼠标右击软件图标，点击【打开文件所在的位置】。

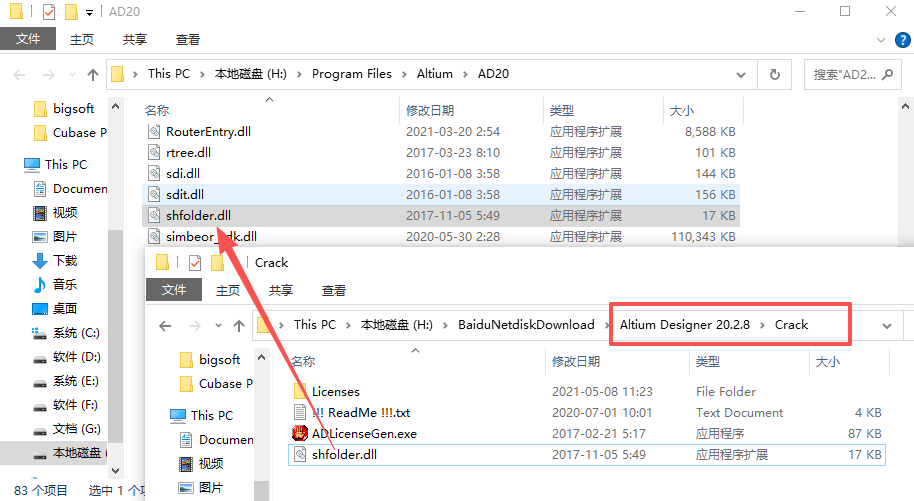

11、将【Crack】文件夹下的【shfolder.dll】复制粘贴至软件安装位置中。

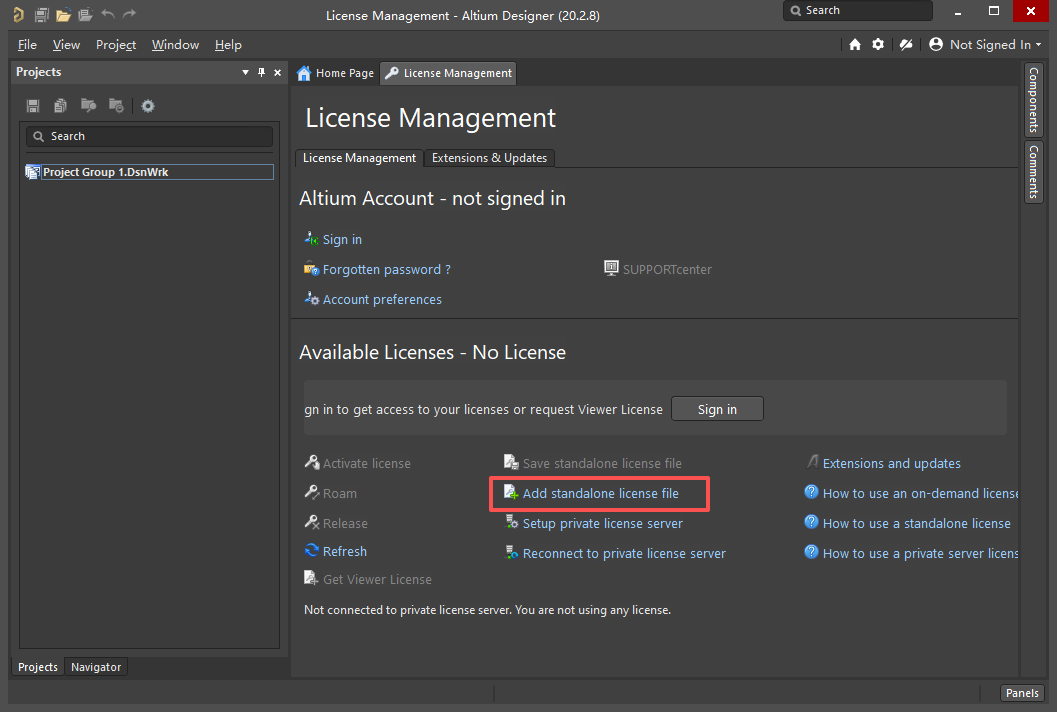

12、打开Altium Designer 20，点击【Add standalone license file】。

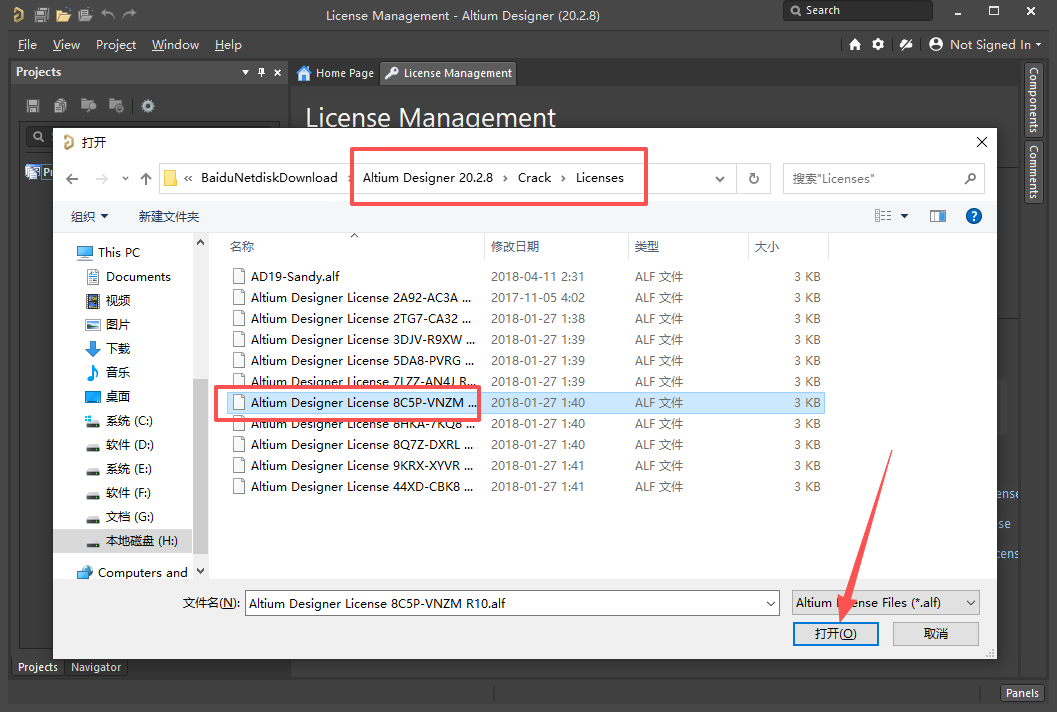

13、打开【Crack——Licenses】文件夹，选择任意一个文件，点击【打开】。

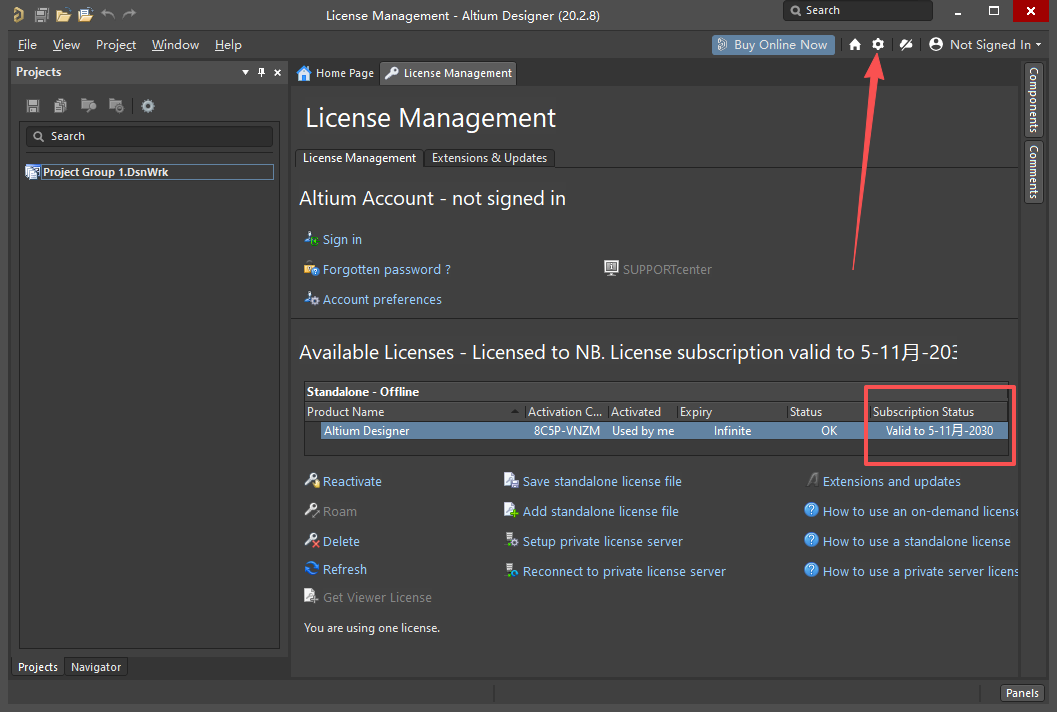

14、如下图所示说明激活成功，点击右上角的【设置图标】。

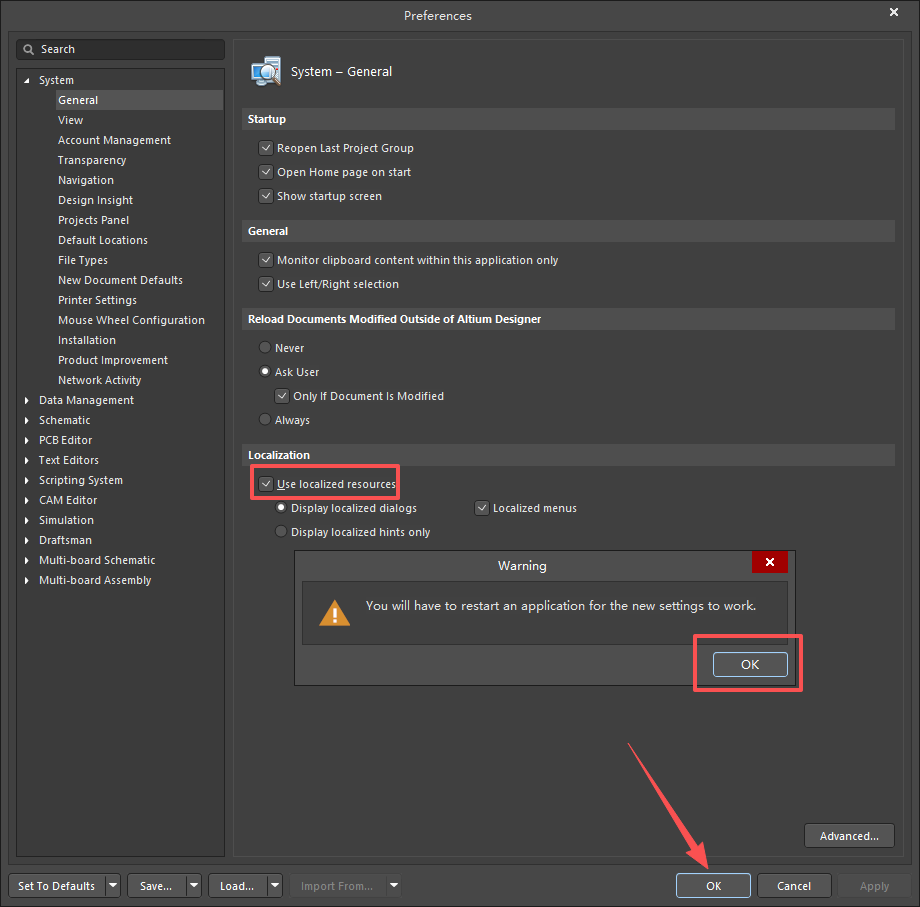

15、勾选【Use localized resources】，点击【OK】，再点击【OK】。

注：此步骤为设置成汉语界面的步骤，如果需要用英文版，不需要操作。

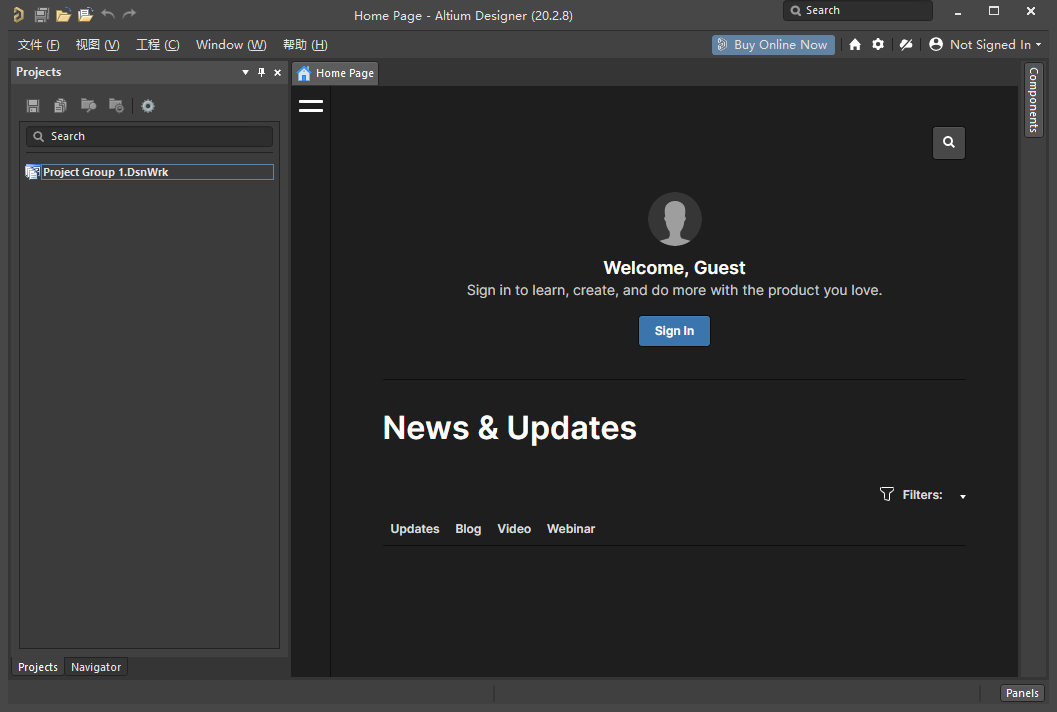

16、重启软件，运行界面如下。

Altium Designer 20主要功能

一体化设计环境：将原理图设计、PCB布局、FPGA开发和嵌入式编程整合在统一平台，消除了数据转换的壁垒，确保设计数据的一致性。

增强的HDI设计支持：提供了强大的层叠堆栈管理器和先进的布线技术，能够轻松应对高密度互连（HDI）电路板的复杂设计挑战，如盲埋孔和微小孔径。

智能自动化布线：内置的ActiveRoute引擎可以自动处理复杂的布线路径，支持差分对和等长约束，大幅减少了手动推挤导线的时间，提升了布线效率。

实时3D建模与预览：支持在PCB编辑环境中实时查看高保真3D效果，可导入STEP文件进行机械结构干涉检查，实现电子与机械设计的无缝协同。

强大的数据迁移工具：提供了便捷的转换向导，能够轻松导入Protel、Eagle等竞争对手软件的设计文件，帮助团队平滑迁移至AD20的一体化平台。

Altium Designer 20怎么恢复出厂设置

AD20没有一键“恢复出厂设置”的按钮，但你可以通过重置首选项和界面布局来达到同样的效果。

重置软件首选项

这是最彻底的恢复方法，会将所有参数设置还原为默认状态。

关闭所有已打开的AD20窗口。

在Windows开始菜单中，找到AltiumDesigner20的文件夹，点击“ResetSchematicDefaults”或“ResetPCBDefaults”来重置特定编辑器。

若要重置所有首选项，可以在开始菜单中运行“ResetDefaults”工具（如果存在），或者直接通过修改配置文件实现。

手动重置（终极方法）：关闭软件后，进入用户配置文件夹（通常位于C:\Users\你的用户名\AppData\Roaming\Altium\AltiumDesigner20），将该文件夹重命名（例如改为AltiumDesigner20_Backup）。下次启动AD20时，软件会自动生成全新的默认配置文件。

重置界面布局

如果只是界面面板乱了，可以快速恢复。

快捷键：按下Shift+F12，即可一键恢复所有面板到默认的浮动或停靠位置。

菜单操作：点击菜单栏的View(视图)>DesktopLayouts(桌面布局)>Default(默认)。

Altium Designer 20怎么导入元件库

AD20导入元件库主要有两种场景：加载本地库文件，以及从现有原理图或PCB中提取元件库。

方法一：通过Components面板加载库文件

打开Components面板（工作区右侧，若未显示则点击底部面板控制栏的Panels→Components）

单击面板右上角按钮，选择File-basedLibrariesPreferences

在AvailableFile-basedLibraries对话框中，切换到Installed选项卡

单击左下角安装按钮，在弹出的文件夹对话框中选择需要加载的库文件（支持.SchLib、.PcbLib、.IntLib、.DbLib等格式）

如需调整库的搜索优先级，可使用上下箭头按钮调整库在列表中的位置

方法二：从原理图或PCB生成库文件

如果已有完整的原理图或PCB设计，可直接从中提取所有元件库：

生成原理图库：打开原理图文件，菜单栏选择Design→MakeSchematicLibrary

生成PCB库：打开PCB文件，菜单栏选择Design→MakePCBLibrary

系统会自动创建包含当前设计中所有元件符号或封装的库文件。

方法三：复制粘贴元件到库

适用于从其他库或设计文件中提取单个元件：

打开源库文件，在SCHLibrary或PCBLibrary面板中选中所需元件

右键选择Copy（或Ctrl+C）

打开目标库文件，在面板空白处右键选择Paste（或Ctrl+V）

元件及其所有属性将被添加到目标库中

方法四：从ManufacturerPartSearch下载库

在ManufacturerPartSearch面板中搜索所需元件

右键选择DownloadasFileLibrary...，下载包含原理图符号和封装的库包

解压后按方法一加载使用
