Altium Designer 25中文激活版v25.8.1正式版

Altium Designer 25中文激活版是Altium倾力打造的高性能PCB设计平台，凭借一体化设计环境，为电子工程师提供从电路仿真、原理图绘制、PCB布局布线到3D结构协同设计的全流程解决方案，该版本已经免费破解激活可以直接使用。

Altium Designer 25安装激活教程

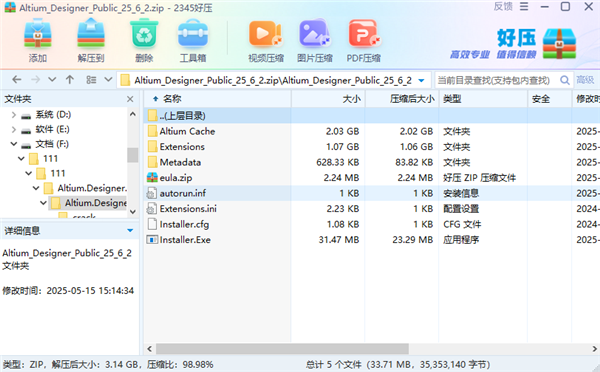

1、解压压缩包打开setup文件夹，双击运行Installer.Exe程序文件。

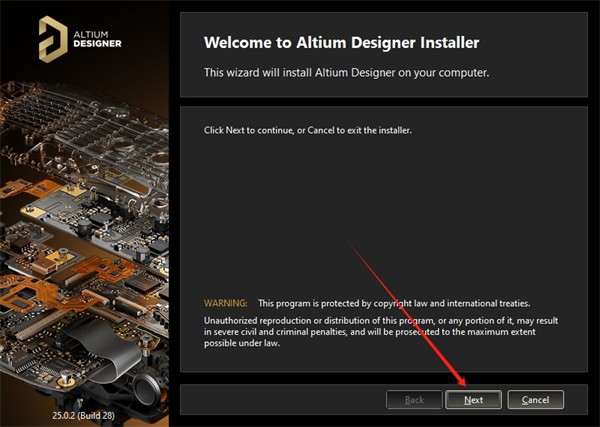

2、进入软件安装向导，点击Next。

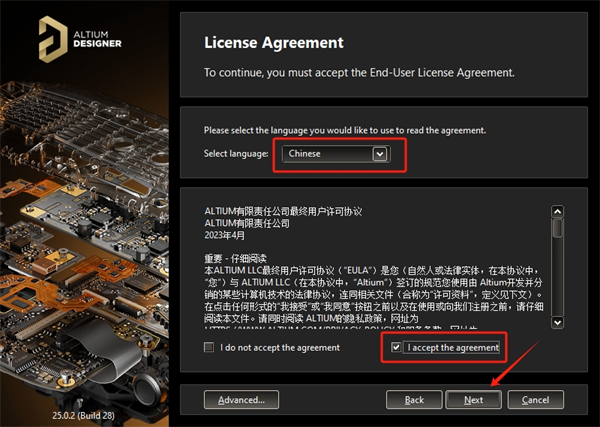

3、语言选择及软件许可协议接受，首先选择语言为：Chinese、然后勾选【 l accept the agreement】，接着点击Next。

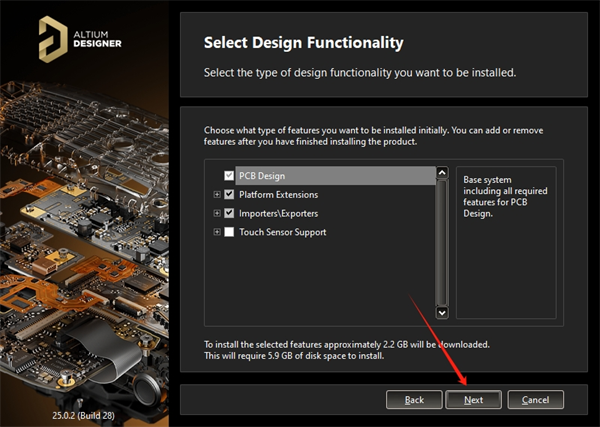

4、选择功能组件，点击Next。

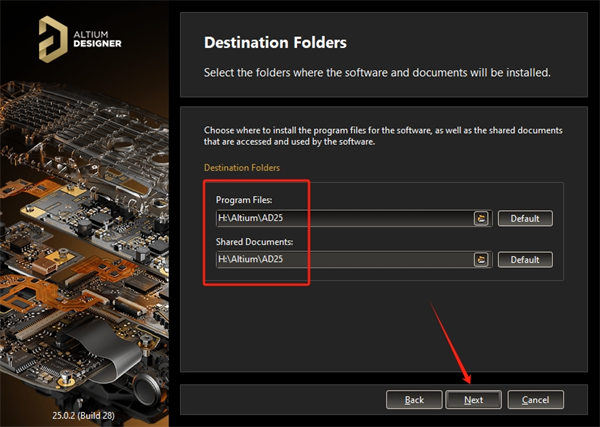

5、软件安装位置更改，将2个安装位置都进行修改一下，可以直接在路径上更改（注意：更改安装位置不能带有中文或特殊符号），然后点击Next。

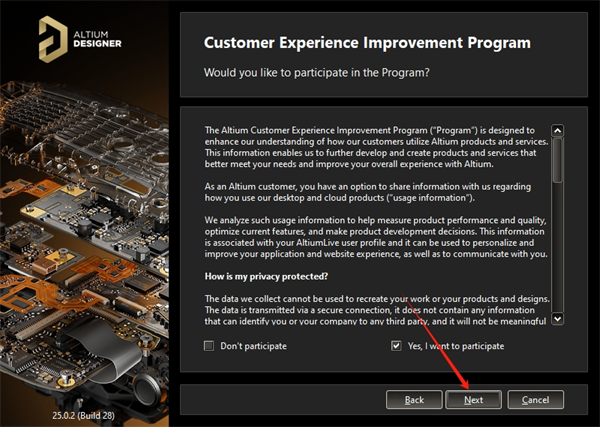

6、点击Next。

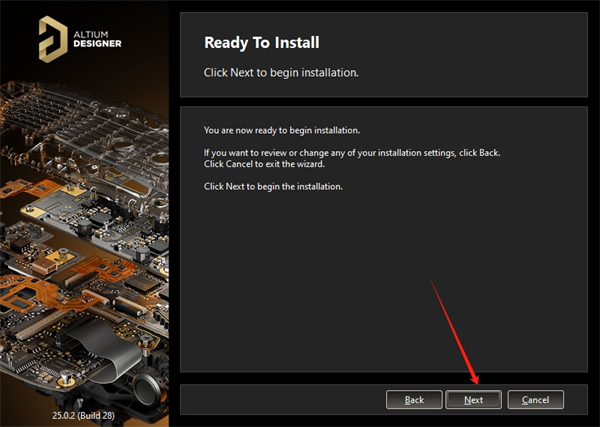

7、点击Next，准备安装。

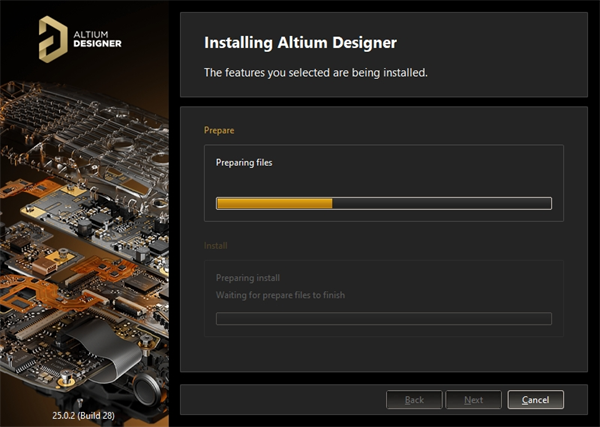

8、正在安装中，请耐心等候。

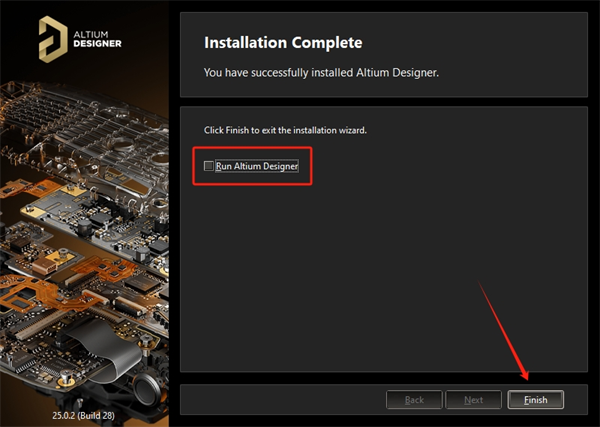

9、安装成功，将运行软件的选项取消勾选，然后点击Finish。

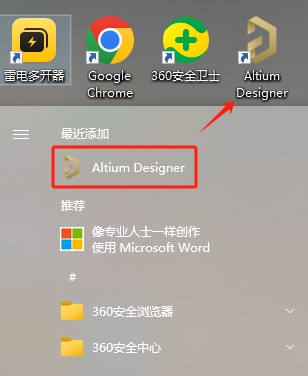

10、打开电脑开始菜单，将软件拖动到桌面生成一个快捷方式图标。

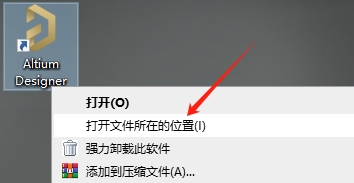

11、选择软件，鼠标右键打开文件所在的位置进入软件安装目录。

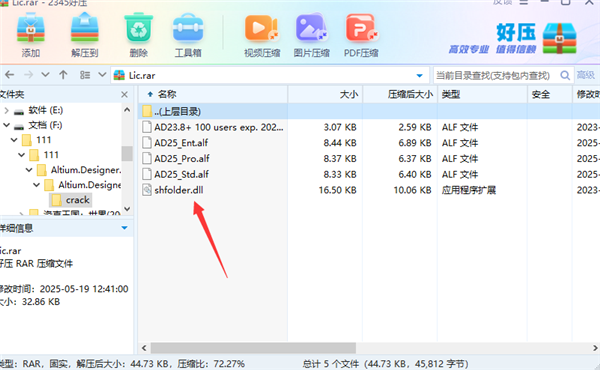

12、打开安装包Crack文件夹，选择shfolder.dll文件复制到刚才打开的软件安装目录位置下。

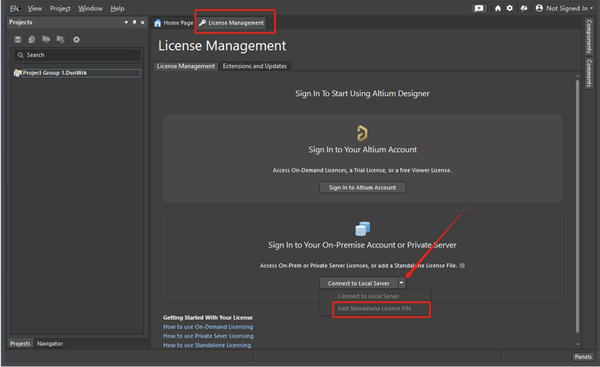

13、选择License Management，下拉选择【Add Standalone License File】，如下图所示。

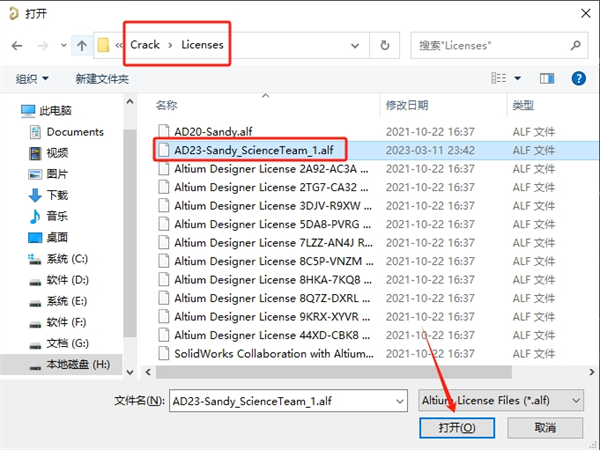

14、弹出窗口，找到软件安装包Crack\Licenses里面的AD23-Sandy_ScienceTeam_1.alf打开。

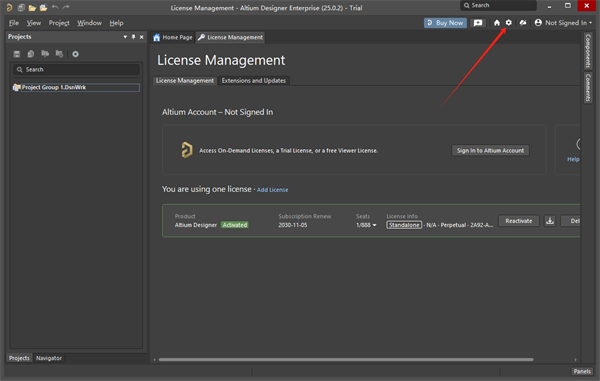

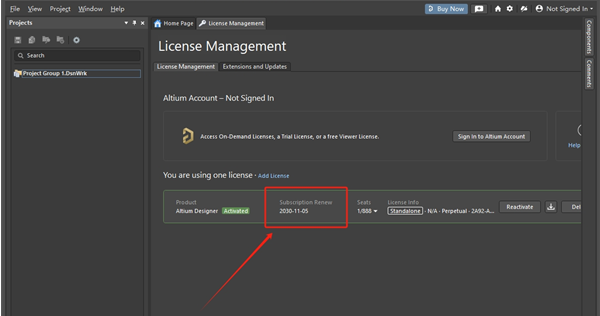

15、此时软件已经激活成功，可使用到2030年11月5号。

16、点击右上角的设置图标。

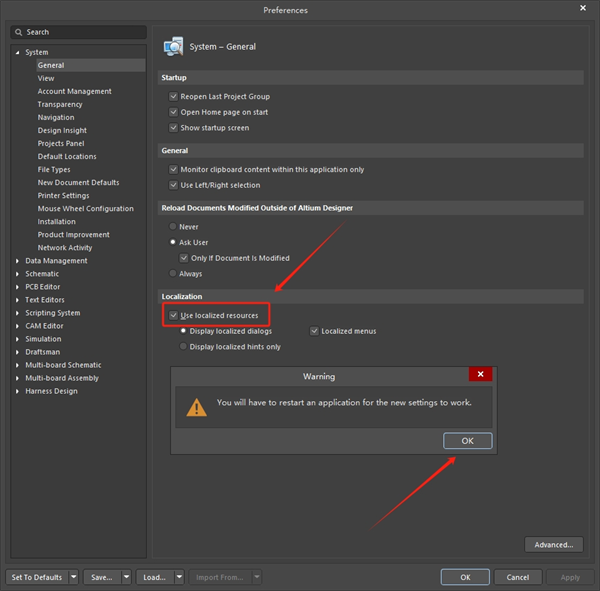

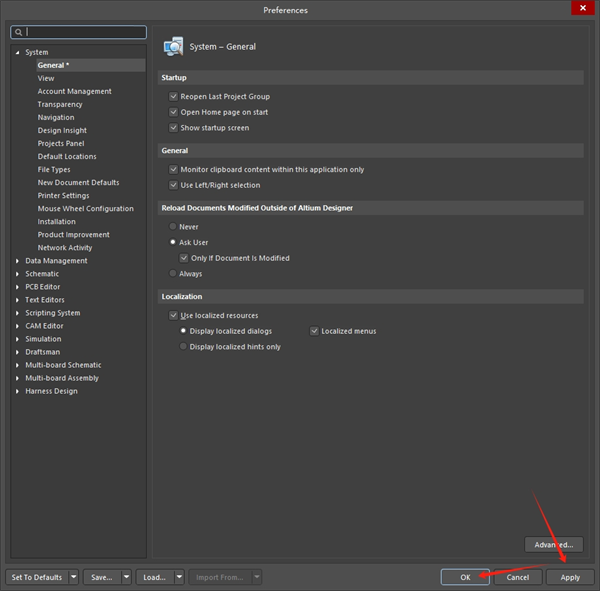

17、勾选【Use localized resources】，弹出对话框，点击OK。

18、依次点击Apply-OK。

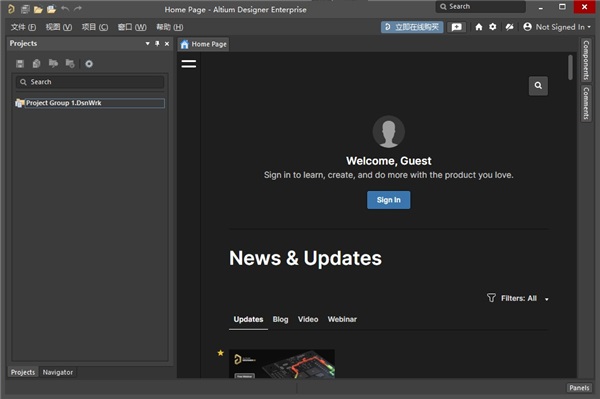

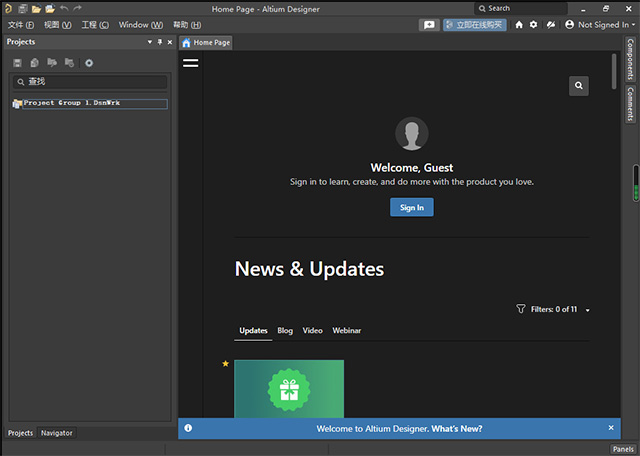

19、重启软件，此时Altium Designer 25就是中文界面，可以放心使用。

Altium Designer 25怎么生成pcb

将原理图设计转换为PCB布局，需要通过工程变更指令（ECO）实现设计同步。具体步骤如下：

第一步：确保工程完整

一个完整的PCB工程应包含四个核心文件：原理图库（.SchLib）、原理图（.SchDoc）、PCB库（.PcbLib）和PCB文档（.PcbDoc）。如果还没有PCB文档，可在项目上右键选择“AddNewtoProject”→“PCB”新建一个。

第二步：从原理图同步至PCB

打开原理图文件，点击菜单栏Design→UpdatePCBDocument[项目名].PcbDoc

系统会弹出EngineeringChangeOrder（ECO）对话框

第三步：验证并执行变更

点击对话框左下角的“ValidateChanges”按钮，系统会检查所有元件和网络是否能正确导入。所有项目验证通过后，状态栏会显示绿色对勾

如果验证失败，需检查原理图封装是否缺失或引脚映射是否正确

验证通过后，点击“ExecuteChanges”按钮，将元件和网络传输到PCB文件中

第四步：完成布局前的配置

传输完成后，元件会排列在电路板轮廓外部。在开始布局前，建议先进行基础设置：

设置原点：通过Edit→Origin→Set将相对原点设置在板框左下角

切换单位：按Ctrl+Q或在主菜单中选择View→ToggleUnits在公制和英制间切换

配置设计规则：在Design→Rules中设置线宽、间距等约束

Altium Designer 25交叉线怎么绕线

在PCB布线中，“绕线”通常指为了让多条信号线长度一致而进行的蛇形走线操作，主要用于高速并行总线（如DDR数据线）的时序匹配。

方法一：使用等长调节命令（最常用）

先完成需要绕等长的导线连接

按快捷键T+R启动等长调节命令，光标会变成十字形

按Tab键调出属性设置框，配置以下参数：

目标长度（TargetLength）：参考已布好线的长度

绕线模式（Pattern）：可选半圆弧、抛物线、圆角折线等

最大幅度（MaxAmplitude）：蛇形凸起的最大高度

间距（Space）：相邻蛇形线之间的间隙

将光标移到需要绕线的走线上，按住鼠标左键拖动即可生成蛇形线

实时调节技巧（在拖动过程中）：

按数字键1/2：减小/增大蛇形线的拐角幅度

按数字键3/4：减小/增大蛇形线之间的间距（Gap）

按</>键：调整绕线的上下幅度

方法二：走线中途绕线

在交互式布线状态下（快捷键Ctrl+W），按Shift+A即可切换到蛇形绕线模式，继续拖动鼠标即可产生绕线效果。

差分对绕线注意事项：对于USB、SATA等差分信号，为确保差分信号完整性，等长走线时需保持差分对内的间距和线宽一致。

Altium Designer 25最小移动距离

1.核心概念

SnapGrid（捕获栅格）：控制光标/元件移动的最小步进（决定“最小移动距离”）。

ElectricalGrid（电气栅格）：自动吸附焊盘/过孔中心（Shift+E开关）。

2.设置方法（3种）

快捷键快速切换：按G循环预设栅格（如1mm→0.5mm→0.1mm）。

右键设置：PCB空白处右键→栅格设置→栅格管理器→编辑SnapGrid，输入数值（如0.1mm/1mil）。

全局首选项：DXP→优先选项→PCBEditor→Grids→设置LogicalGridStep（最小步进）。

3.常用值建议

布局：0.5mm/20mil（快速对齐）。

精细布线/微调：0.1mm/4mil（高密度）。

临时无栅格：按住Ctrl拖动，临时忽略捕捉。
