Altium Designer 24中文版解锁版最新版

Altium Designer 24中文版解锁版是电子设计领域的集大成者，它打破了传统EDA工具的功能壁垒，构建了从原理图到PCB布局、仿真分析及3D建模的全流程一体化平台。无论是消费电子还是工业控制领域，AltiumDesigner24都能帮助团队在更短时间内完成高质量电路设计。

Altium Designer 24怎么安装激活

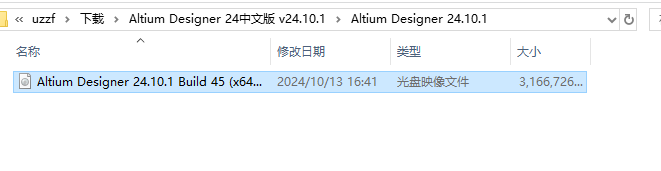

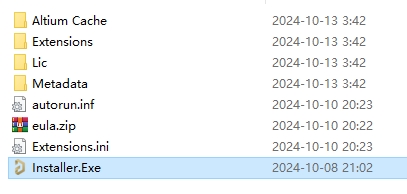

1、下载压缩包解压，打开iso文件，右键点击装载，然后打开驱动盘，然后选择安装程序Installer.Exe，鼠标右键以管理员身份运行。

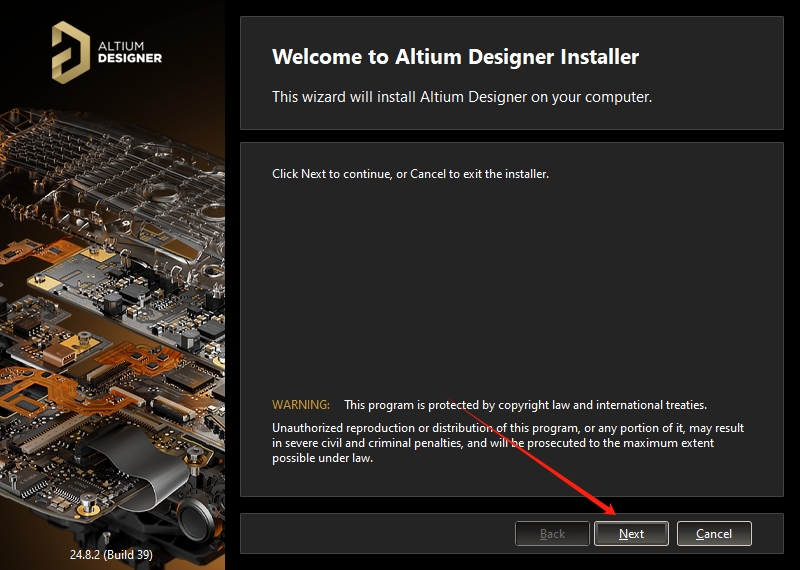

2、欢迎来到软件安装向导，直接点击Next。

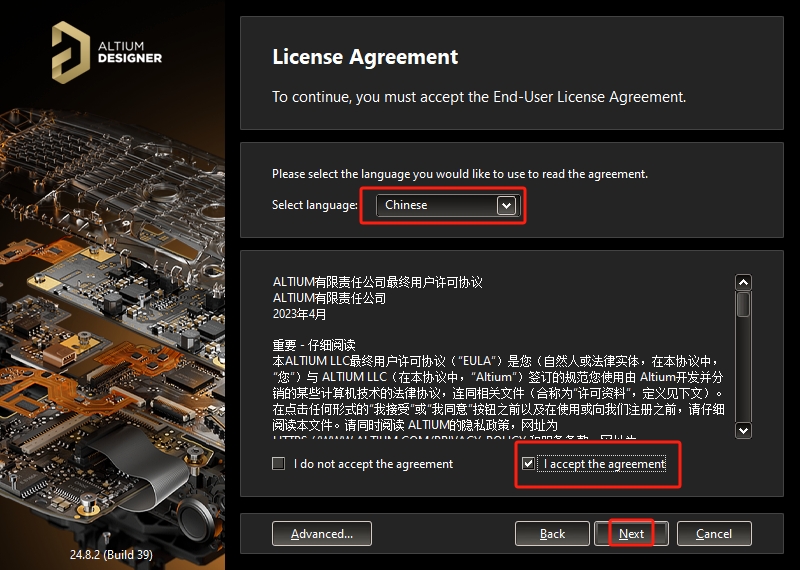

3、语言选择及软件许可协议接受，首先选择语言为：Chinese 然后勾选【 l accept the agreement】，接着点击Next。

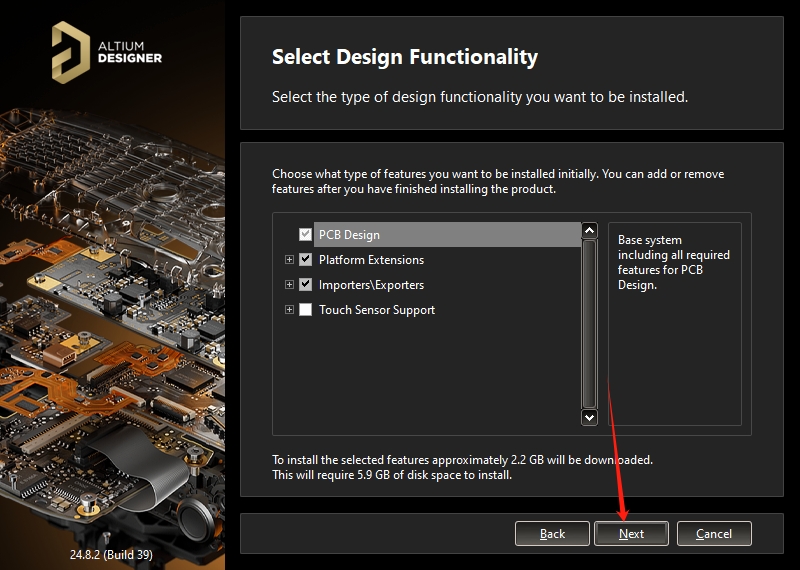

4、选择功能组件，直接Next。

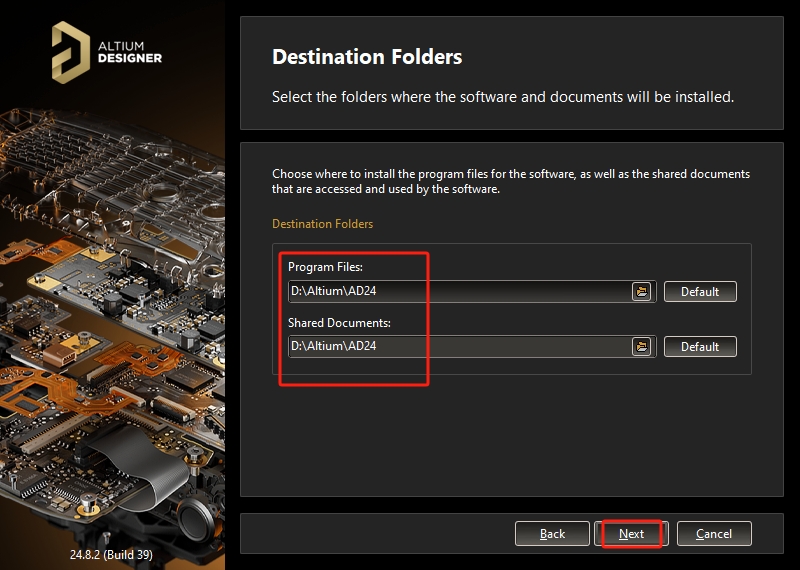

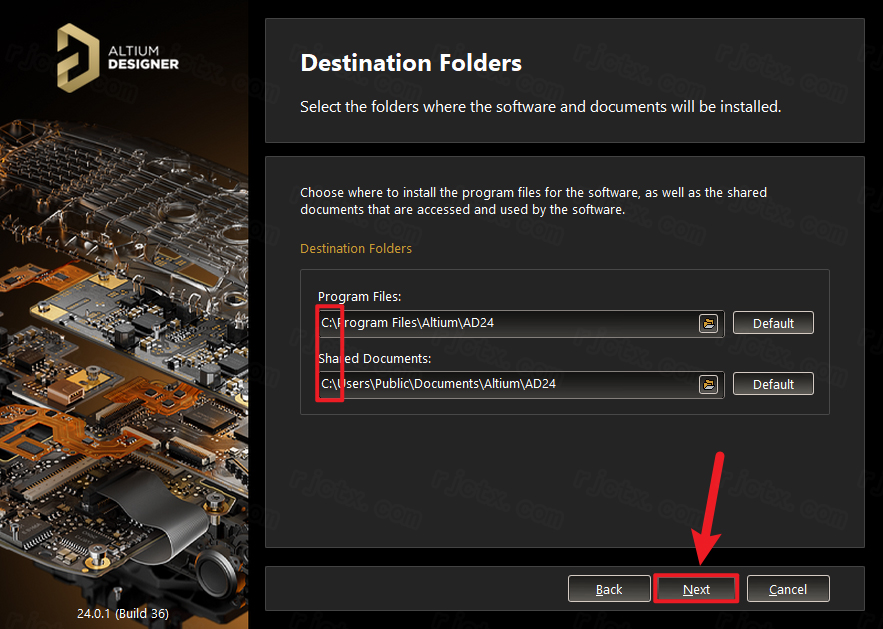

5、软件安装位置更改，将2个安装位置都进行修改一下，可以直接在路径上更改（注意：更改安装位置不能带有中文或特殊符号），然后Next。

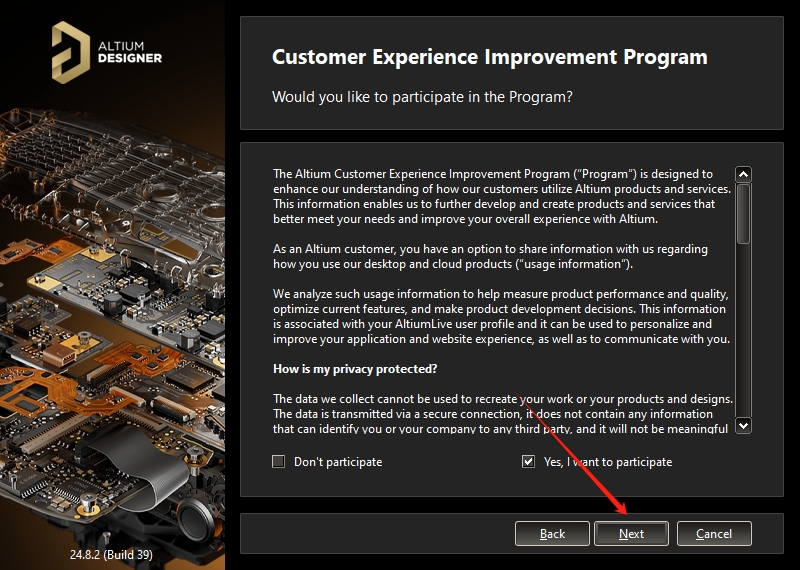

6、客户体验改进计划，直接Next。

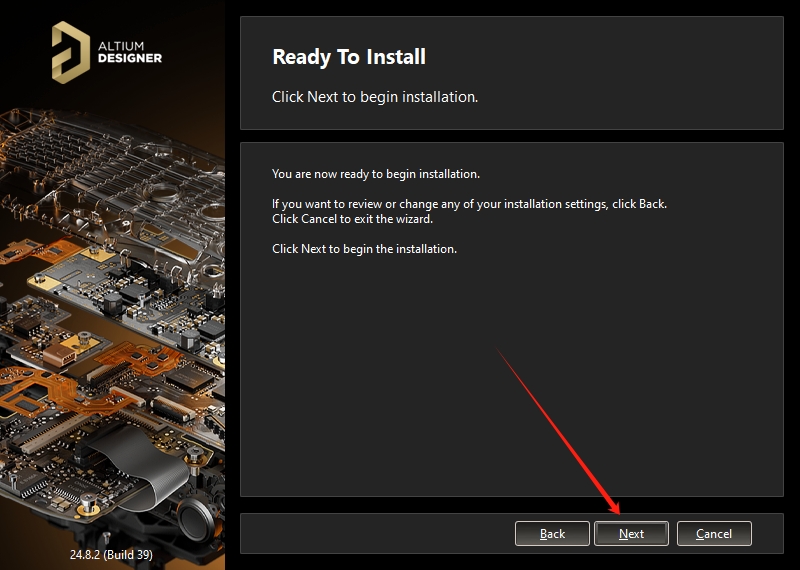

7、准备安装，直接Next。

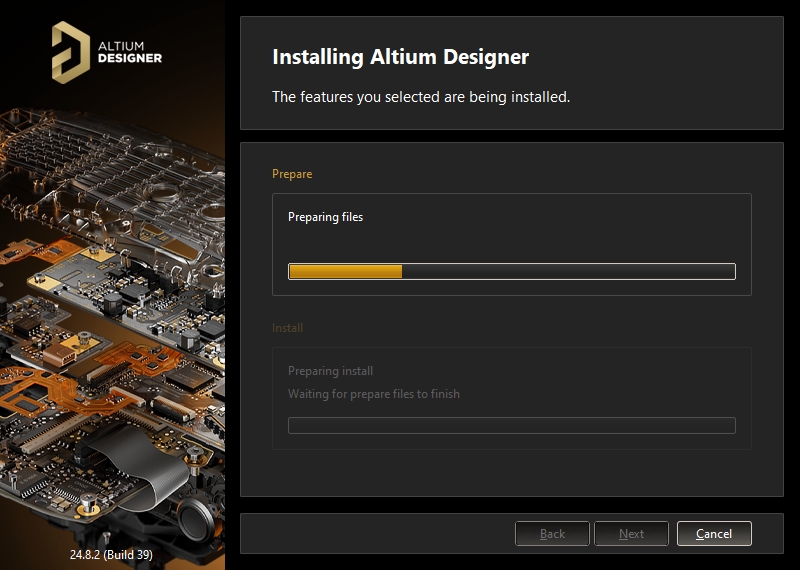

8、软件正在安装中，请耐心等候安装成功。

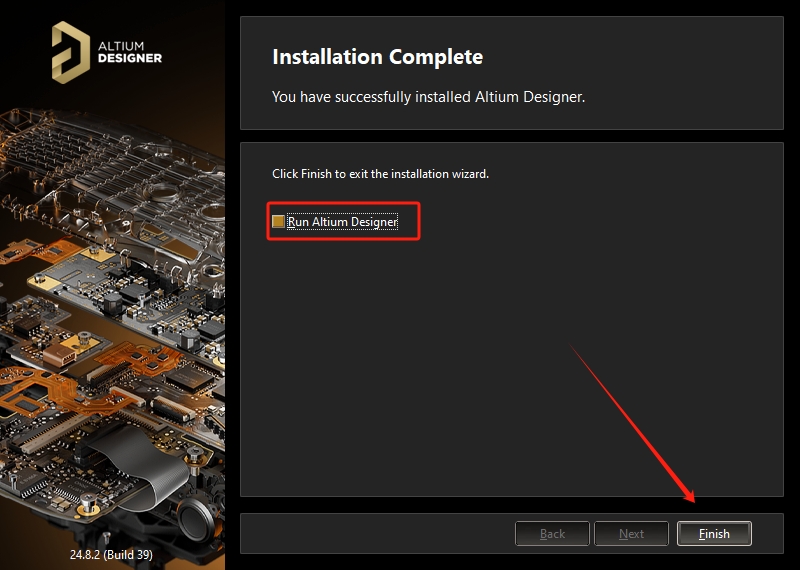

9、软件安装成功，将运行软件的选项取消勾选，然后点击Finish。

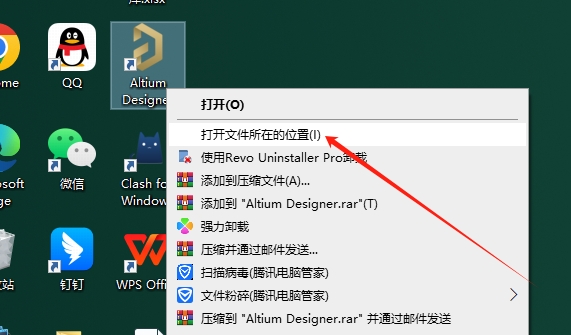

10、选择软件，鼠标右键打开文件所在的位置进入软件安装目录位置。

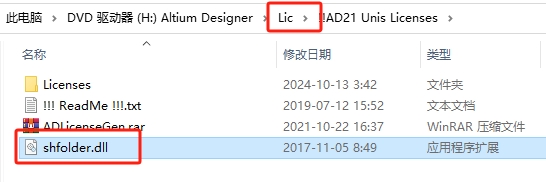

11、打开Lic文件夹，选择shfolder.dll激活文件复制到刚才打开的软件安装目录位置下。

12、打开软件。

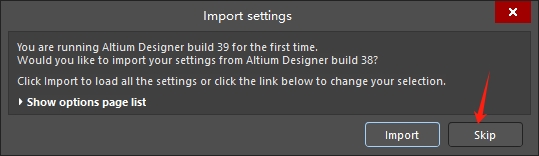

13、点击Skip。

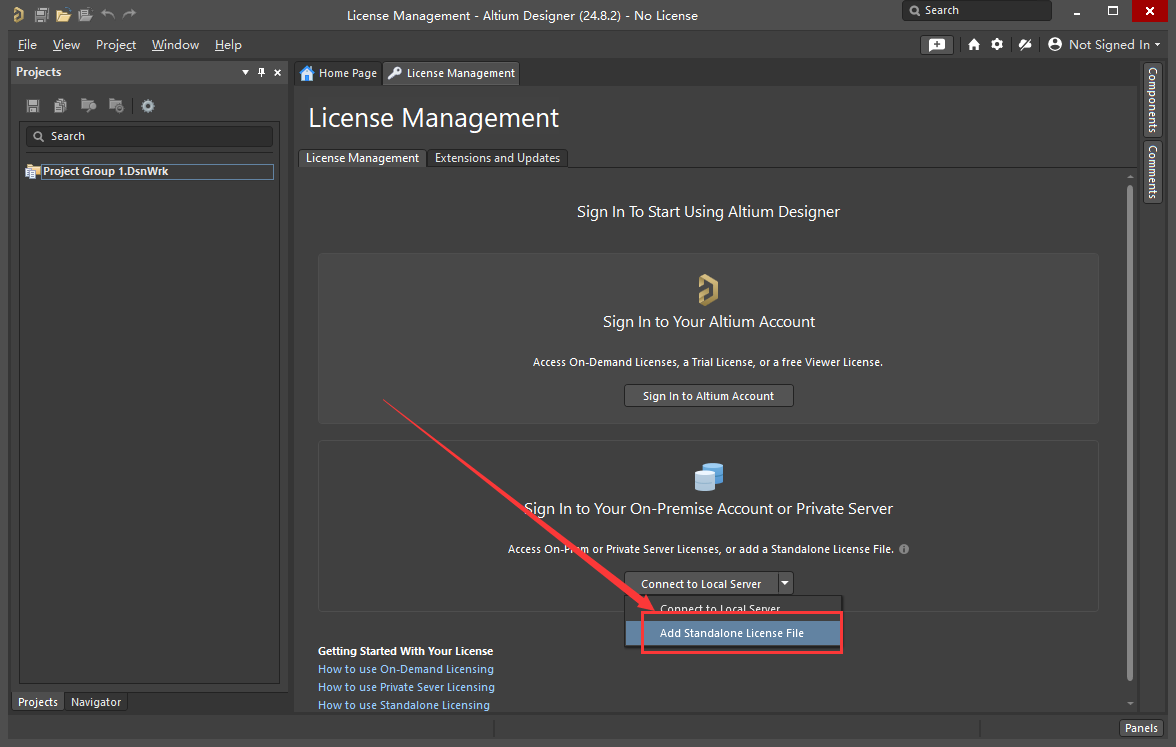

14、下拉选择【Add Standalone License File】。

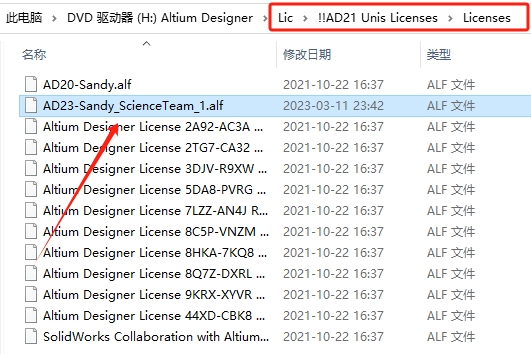

15、弹出窗口，找到软件安装包\Lic\!!AD21 Unis Licenses\Licenses里面的AD23-Sandy_ScienceTeam_1.alf打开。

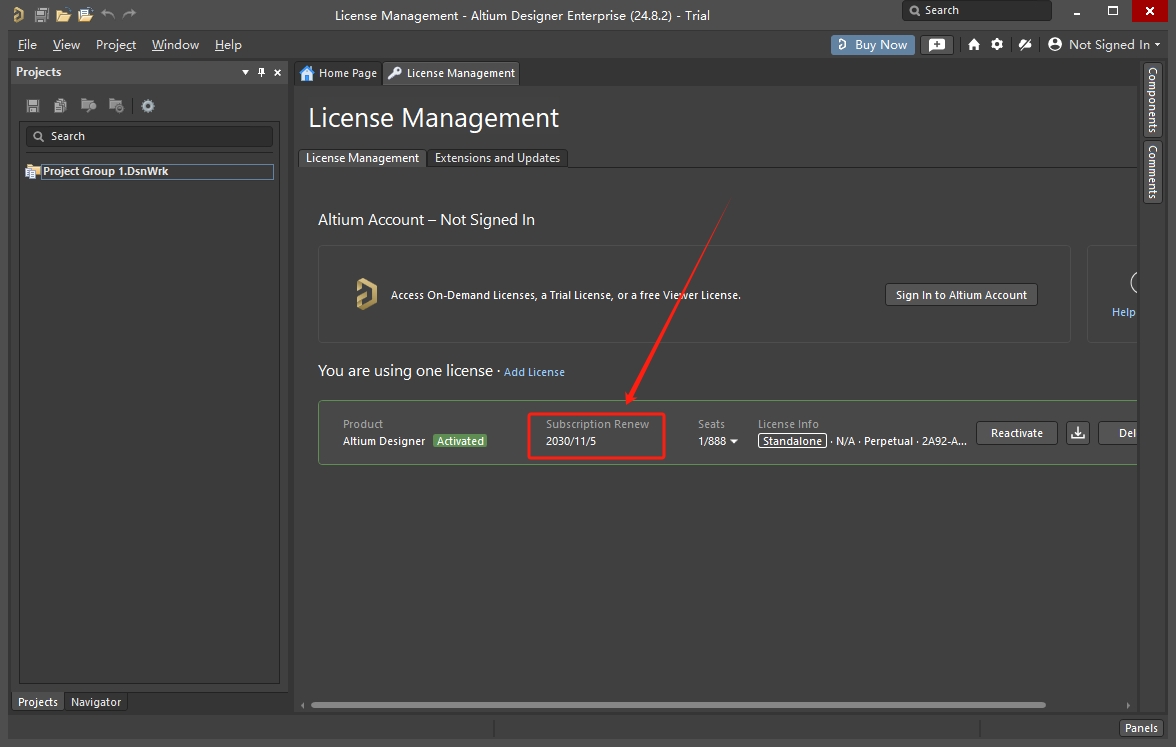

16、此时就可以看到软件激活成功了，可以使用到2030年11月5号。

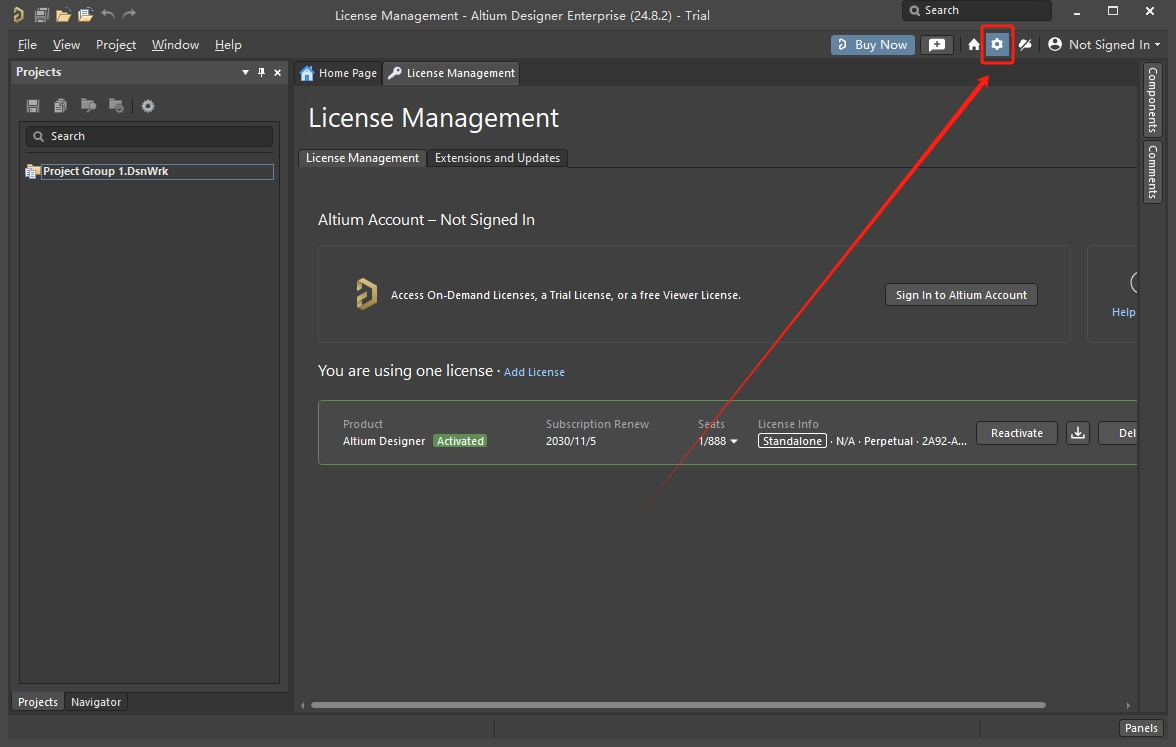

17、点击右上角的设置图标。

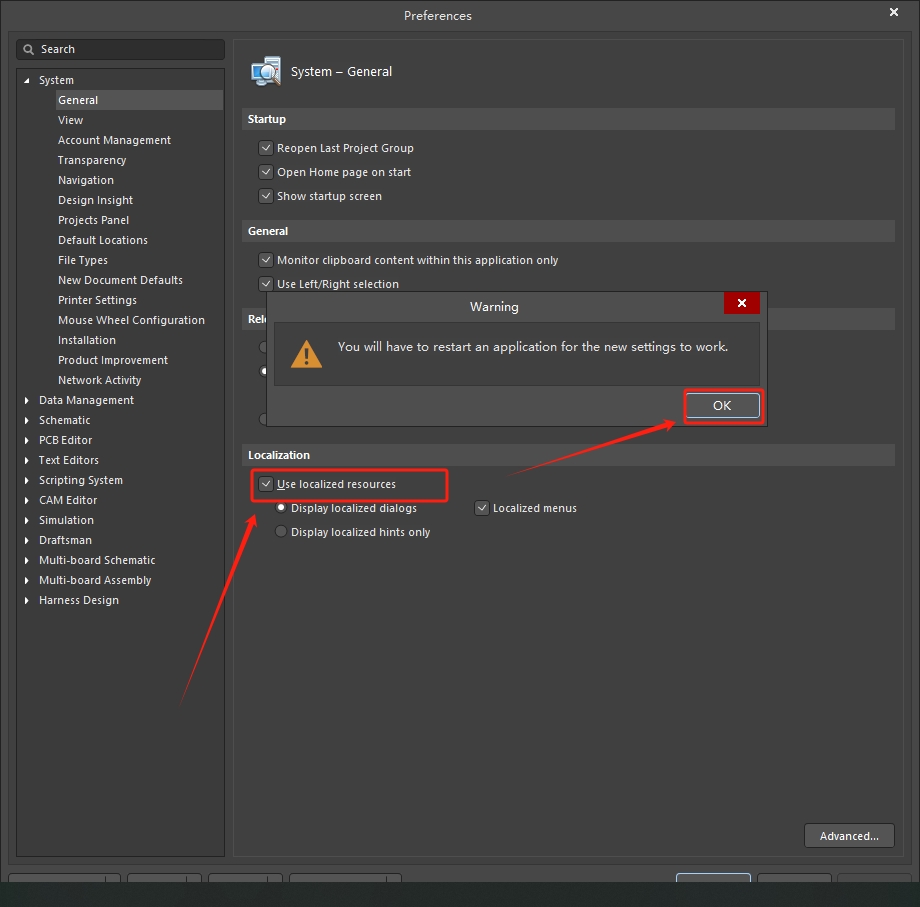

18、勾选【Use localized resources】，弹出对话框，点击OK。

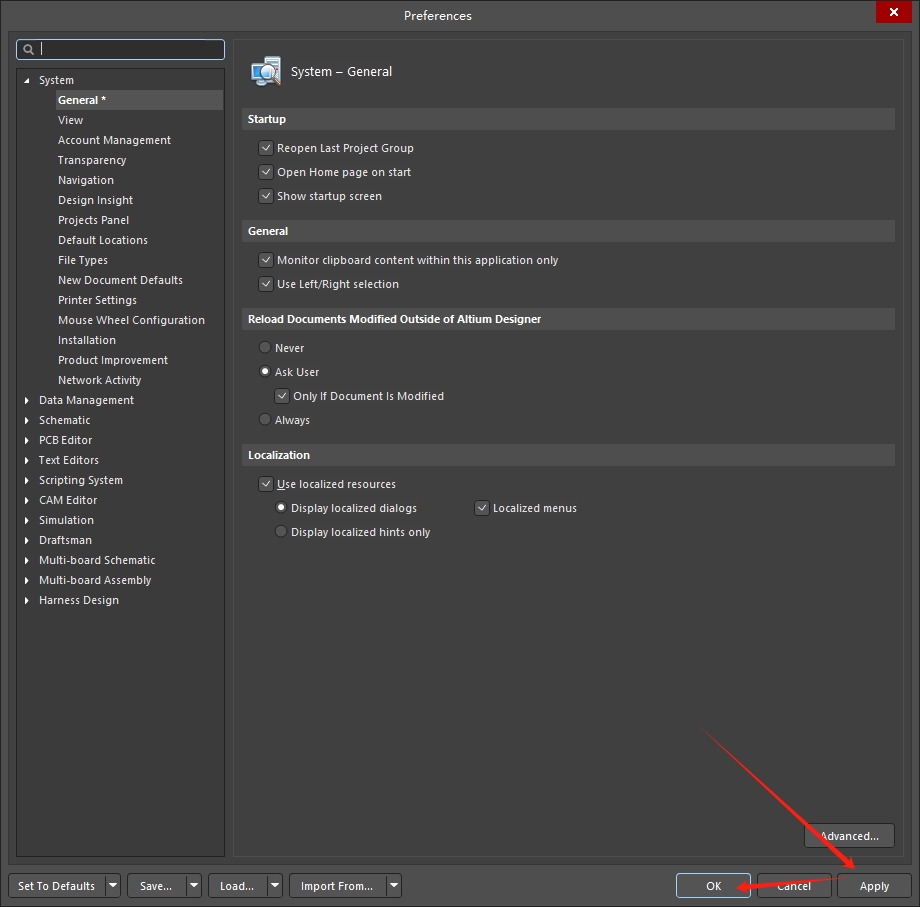

19、点击Apply-OK。

20、重新打开软件，进入软件界面，此时就是中文界面的了，可以放心使用~

Altium Designer 24功能详解

AD24被誉为“电子设计全能王”，它不再仅仅是一个绘图工具，而是一个集成了设计、仿真、验证与协作的完整生态系统。

一体化设计平台：AD24将原理图设计、PCB布局、信号完整性仿真、3D建模以及自动布线功能完全整合。你无需在不同软件间切换，即可在一个环境中完成从概念到成品的全部流程。

智能布线与交互优化：新版本增强了布线引擎，支持“等长布线”功能，能轻松应对DDR、USB3.0等高速信号线的约束。同时，实时的DRC（设计规则检查）会在你绘图时即时反馈错误，大幅减少后期排查时间。

增强的3DPCB预览：AD24支持实时渲染，能够精确显示板厚、元件高度及颜色。你可以通过快捷键一键切换2D/3D视图，直观地检查元件是否与外壳干涉。

云协作与跨版本兼容：深度对接Altium365云平台，支持团队异地实时同步设计数据。此外，它具备强大的兼容性，可以无缝导入Protel99、Eagle等历史项目文件，保护旧有设计资产。

Altium Designer 24阵列不齐怎么解决

在进行PCB拼板（Panelize）时，如果发现生成的阵列单元错位或间距不均，通常是因为原点设置或Room封装的问题。请按照以下步骤进行系统性修复：

统一全局原点

这是最关键的一步。如果单板的坐标原点不一致，复制时就会产生累积误差。

操作：在机械层绘制拼板轮廓，选定一个基准点（通常是左下角）。

命令：使用EditOriginSet，将PCB的全局原点锁定在该基准点上。

使用Room阵列

不要直接复制元件，而是利用“房间”功能将单板的所有内容打包。

封装：选中单板的所有元件和走线，使用PlaceRoom创建一个矩形区域，将其命名为“TemplateRoom”。

生成阵列：进入ToolsComponentArrayCreateArray，选择刚才创建的Room作为模板。

参数设置：输入精确的X/Y方向数量（如4×2）和间距。务必勾选ReplicateLayouts以确保布线被同步复制。

智能对齐工具

如果已经放置了阵列但仍有微小偏差，可以使用对齐工具修正。

操作：选中所有需要对齐的单元或元件。

快捷键：按A键调出对齐菜单，选择Left（左对齐）或Top（顶对齐）。

微调：在移动元件时，按住Ctrl键可以暂时忽略栅格进行微调，或者使用Shift+方向键进行像素级的精确移动。

Altium Designer 24怎么看3d效果

AD24的3D模式非常强大，不仅能看外观，还能进行测量和干涉检查。

一键切换3D模式

快捷键：在PCB编辑界面，直接按数字键3即可瞬间切换到3D视图。

切回2D：按数字键2即可返回2D平面视图。

菜单方式：点击View3DLayoutMode。

3D视图导航操作

进入3D模式后，你可以通过以下方式观察细节：

旋转视角：按住鼠标左键并拖动，可以全方位旋转电路板。

平移画面：按住鼠标右键并拖动，可以移动视图中心。

缩放：滚动鼠标滚轮。

Z轴移动：按住Shift+鼠标右键并拖动，可以上下移动视角（类似升降摄像机）。

高级功能：测量与透视

半透明模式：如果想看底层走线，按L打开ViewConfiguration面板，在Transparency选项中将顶层设为半透明。

3D测量：使用PlaceDimension3DMeasurement，点击起点和终点，可以精确测量元件到板边的距离或元件高度，用于检查是否满足安规距离。

导入外壳检查干涉：通过Place3DBody导入结构工程师提供的机壳STEP文件，将其设为红色半透明，即可直观地看到PCB元件是否顶到了外壳。
