06SG432-1预应力混凝土双T板(坡板宽度2.4m)图集为采用先张法工艺生产的预应力混凝土双T坡板，该图集一般被简称为06sg4321图集。本节内容东坡小编为大家整理带来的是一份pdf格式高清电子版完整无水印的06sg4321图集，如果你需要这份图集的话，那就赶紧点击本文相应的下载地址来进行下载吧！
06sg4321图集内容简介
本图集为采用先张法工艺生产的预应力混凝土双T坡板。适用于非抗震及抗震设防烈度不大于8度的地区，双T坡板（宽度2.4m）可用于环境类别为一类、耐火等级为二级的一般工业与民用建筑的屋面板。本图集的预应力钢筋采用低松弛的螺旋肋钢丝或1×7钢铰线，设计人员可直接选用所需构件的模板、配筋图和构造详图，并可指导施工。
06sg4321图集目录
目录1

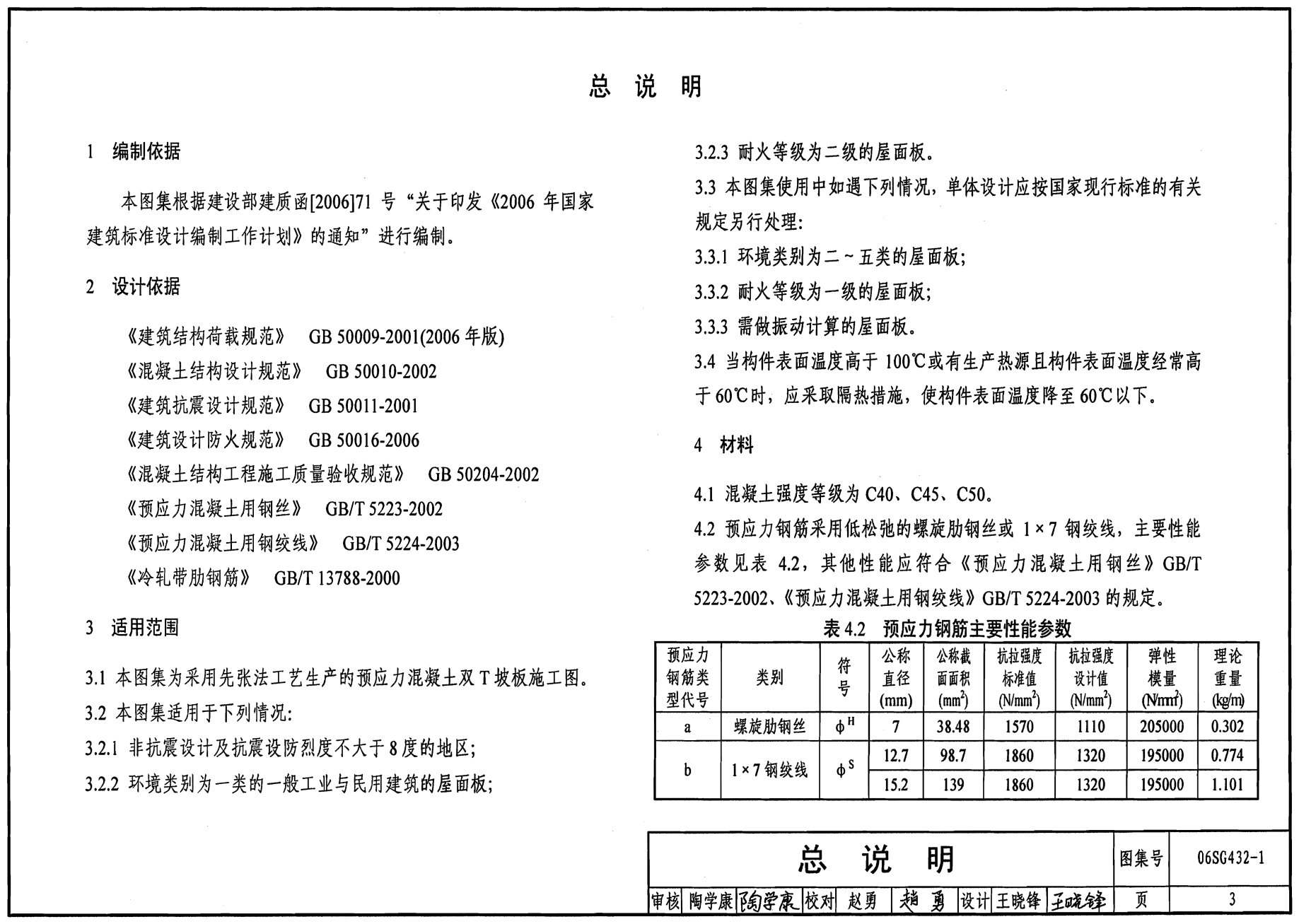

总说明3
螺旋肋钢丝双T坡板
螺旋肋钢丝双T坡板技术参数表14

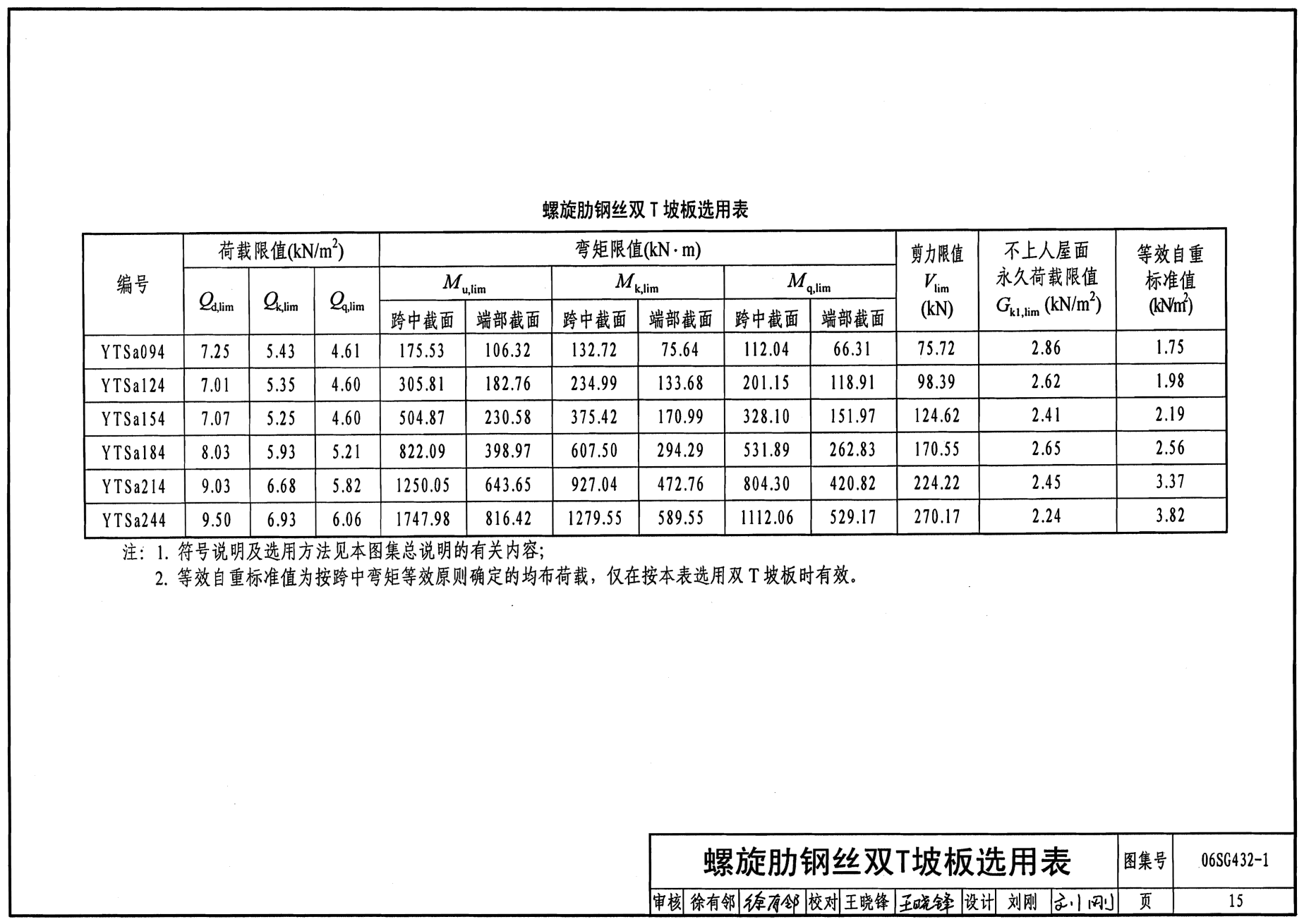

螺旋肋钢丝双T坡板选用表15
螺旋肋钢丝双T坡板荷载检验表16

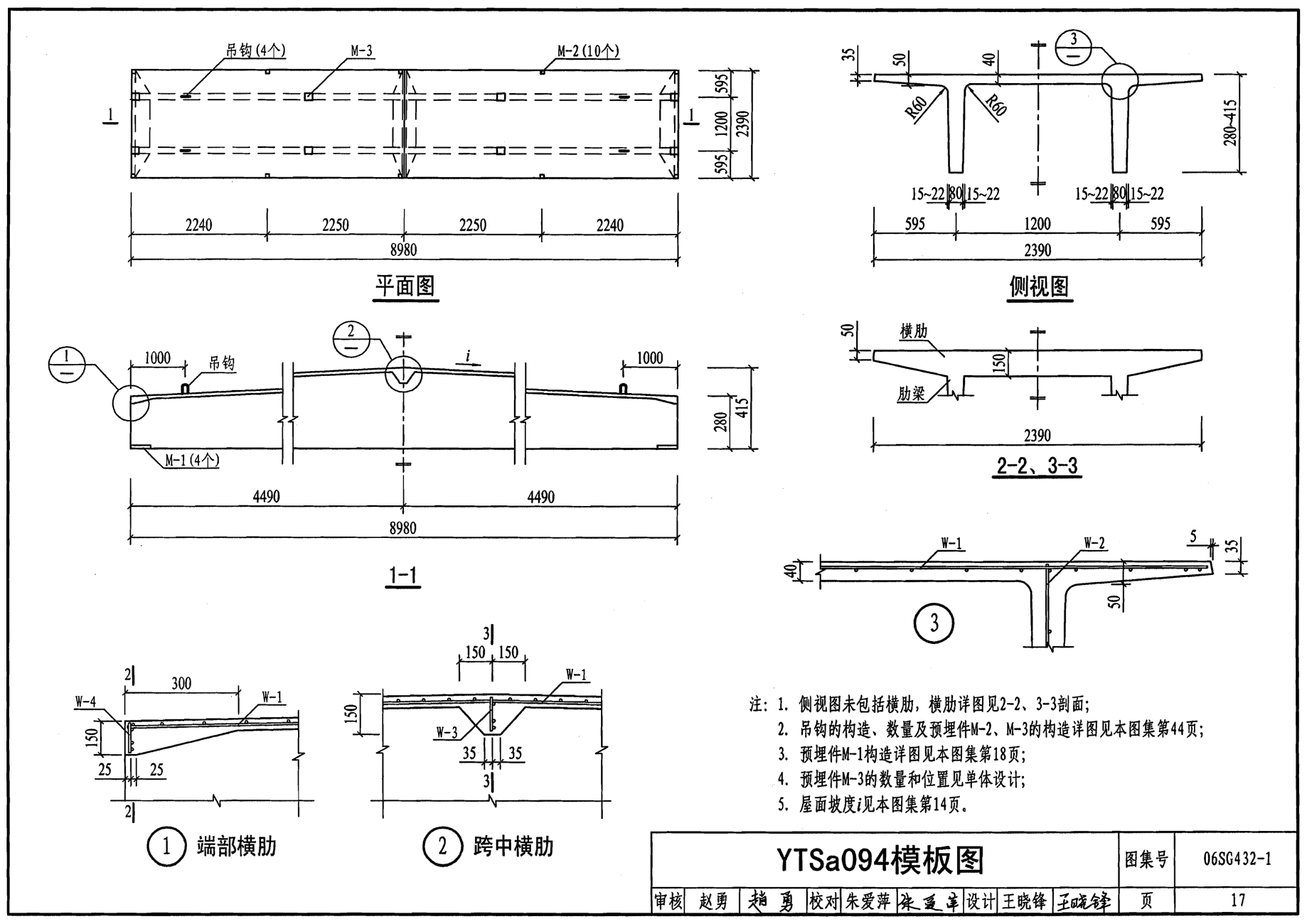

YTSa094模板图17
YTSa094配筋图18
YTSa124模板图19
YTSa124配筋图20
YTSa154模板图21
YTSa154配筋图22
YTSa184模板图23
YTSa184配筋图24
YTSa214模板图25
YTSa214配筋图26
YTSa244模板图27
YTSa244配筋图28
钢绞线双T坡板
钢绞线双T坡板技术参数表29
钢绞线双T坡板选用表30
钢绞线双T坡板荷载检验表31
YTSb094模板图32
YTSb094配筋图33
YTSb124模板图34
YTSb124配筋图35
YTSb154模板图36
YTSb154配筋图37
YTSb184模板图38
YTSb184配筋图39
YTSb214模板图40
YTSb214配筋图41
YTSb244模板图42
YTSb244配筋图43
构造祥图
吊钩、预埋件、预制薄壁管44
开洞构造45
双T坡板板端焊接连接构造47
双T坡板板端螺栓连接构造48
双T坡板屋面安装构造49
双T坡板屋面抗震构造51
06sg4321图集样张
