这是一份继电保护培训教材——一份内容完全免费的、共由15页组成的继电保护培训ppt课件，该课件内容包括继电保护装置介绍、互感器、定子单相接地、瓦斯保护等详细介绍，是一份内容十分完整的关于继电保护的培训课件，有需要的朋友点击本文相应的下载地址即可进行下载查阅！

继电保护培训ppt课件内容摘选

……

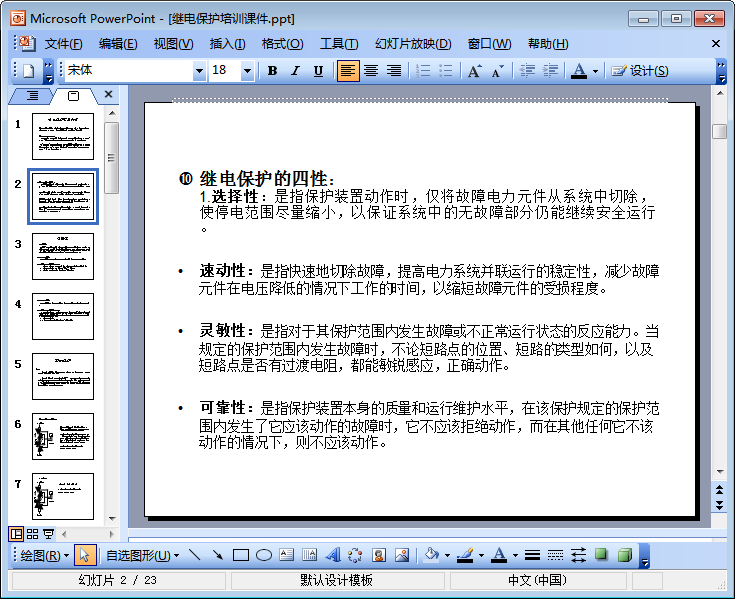

继电保护的四性：

1.选择性：是指保护装置动作时，仅将故障电力元件从系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

速动性：是指快速地切除故障，提高电力系统并联运行的稳定性，减少故障元件在电压降低的情况下工作的时间，以缩短故障元件的受损程度。

灵敏性：是指对于其保护范围内发生故障或不正常运行状态的反应能力。当规定的保护范围内发生故障时，不论短路点的位置、短路的类型如何，以及短路点是否有过渡电阻，都能敏锐感应，正确动作。

可靠性：是指保护装置本身的质量和运行维护水平，在该保护规定的保护范围内发生了它应该动作的故障时，它不应该拒绝动作，而在其他任何它不该动作的情况下，则不应该动作。

……

概述：

压力释放阀是变压器的一种压力保护装置，当变压器内部有严重的故障时，油分解产生大量气体。由于变压器是密闭的物体，连通储油柜的连管直径比较小，仅靠连管不能有效的降低压力，造成油箱内压力急剧升高，会导致油箱破裂。压力释放阀及时打开，排除部分变压器油，降低油箱内，待油箱内压力降低后，压力释放阀自动闭合，保持油箱的密封。

动作原因：

变压器内部发生严重故障，产生大量气体，油箱内压力急剧升高，当压力达到整定值时，保护动作。

动作后果：

发告警信号，跳主变高压侧断路器，跳1号、2号发电机出口断路器，关1号、2号机导水叶至关闭状态，闭锁线路重合闸。

……
