led排版冲孔软件必须借助 Coreldraw X4软件来完成，东坡小编带来的LEDTOOL6是一个自动排孔插件，它可能微调孔位、孔间距、孔直径、单排、双排、满排等等，简单易用，此版本为LEDTOOL6汉化版，有需要的欢迎下载！

ledtool6汉化版排孔软件视频教程

LED排孔文件制作教程

1.首先打好字的规格（也就是大小），字打好后，如果不留边的话，直接锁定字就行了，锁定字的用处是，有利于后面排孔时更方便，比如在选圆孔时不会误选到文字；如果字要留边的话，就得给字加一个交互式轮廓图工具，具体方法如下：

首先选中文字，再选取交互式轮廓图工具

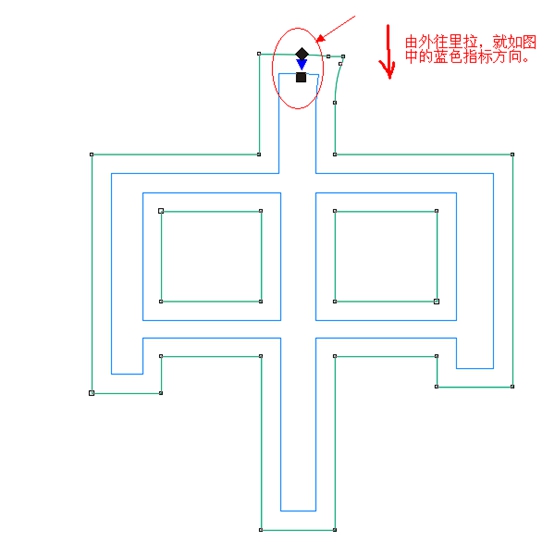

选中交互式轮廓图工具后，再在字上由外向里拉

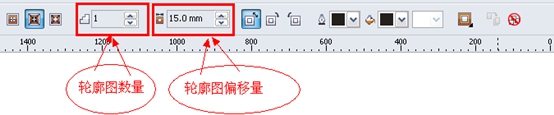

再在设置好轮廓图步长（也就是里面蓝色轮廓的数量，现在我们输入的是2），还要设置好轮廓图偏移量（也就是蓝色线框离字体边缘的宽度），具体设置如图

好了，现在我们解决了字距边框问题，我们就说一下怎么锁定图形。选中你所需要锁定的图形，鼠标右击，选“锁定对象”就可以把所选对象锁定了。注：如给图形加了轮廓，必须把轮廓打散才能锁定，具体方法是，选中轮廓图形，鼠标右击，选打散轮廓图群组，再选中物体进行锁定。

2. 现在我们锁定了文字对象，接下来就是给文字排孔，方法如下：

在工具栏选圆形工具

我们按住CTRL键画一个规定规格的正圆，画好之后，对圆进行复制，复制方法是：在窗口的泊坞窗里调出变换命令，

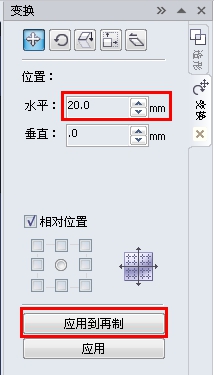

再在变换面板的位置选项上输入需要变换的距离，比如水平方向要移动多少，垂直方向要移动多少，输入移动距离后，选面板中的“应用到再制”，这样我们就能根据规定距离进行复制。如我们要制作9mm直径，中对中20mm的排孔，我们就可以先画一个直径为9mm的圆，再在变换面板输入水平距离20，如图

这样我们就复制了一个同等直径，中对中距离为20mm的一个圆，如图

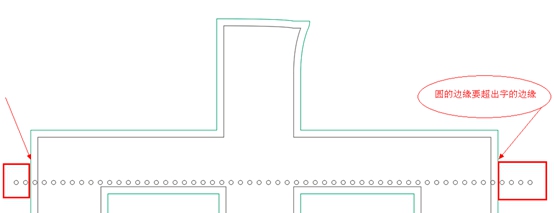

复制了一个之后我们可以一直按“应用到再制”，直到圆的长度有字的长度时为止，如图

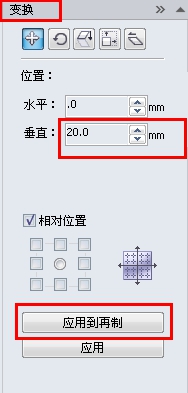

现在我们已经做好一行超出字边缘的圆了，我们现在把这些圆群组，按ctrl+g 群组选中的圆，接下来我们制作垂直方向上的圆，我们选中群组后的圆，再在变换面板上输入垂直距离20mm ,点击“应用到再制”如图

复制完一行之后，我们可以一直按“应用到再制”，直到圆的高度有字的高度为止，如图

现在我们孔也排好了，接下来就是根据字的形状进行删减。因为我们在之前对圆进行了群组，所以要选中所有的圆，点击取消所有群组，快捷键为CTRL+U ，再选中不需要的圆，点Delete键进行删除，直至把全部不需要的圆都删完了，我们再对个别圆的位置进行调整，让圆的排列更符合美学原则，调整好圆的位置后我们的的字也就排好孔了。
