01R416室内动力管道装置安装图集是一份适用于室内乙炔、氧气管道的施工安装的参考图集。该图集一般被简称为01r416图集，在本节内容中小编和大家分享的是一份pdf格式完整电子版01R416室内动力管道装置安装图集（以下简称为01r416图集），以下是关于该图集的相关介绍，希望对大家有所帮助！
01r416图集目录

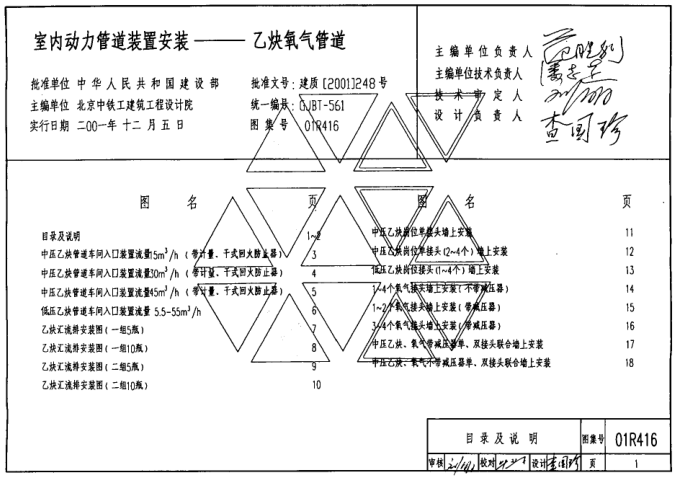

目录及说明1
中压乙炔管道车间入口装置流量15m3/h(带计量、干式回火防止器)3
中压乙炔管道车间入口装置流量30m3/h(带计量、干式回火防止器)4
中压乙炔管道车间入口装置流量45m3/h(带计量、干式回火防止器)5

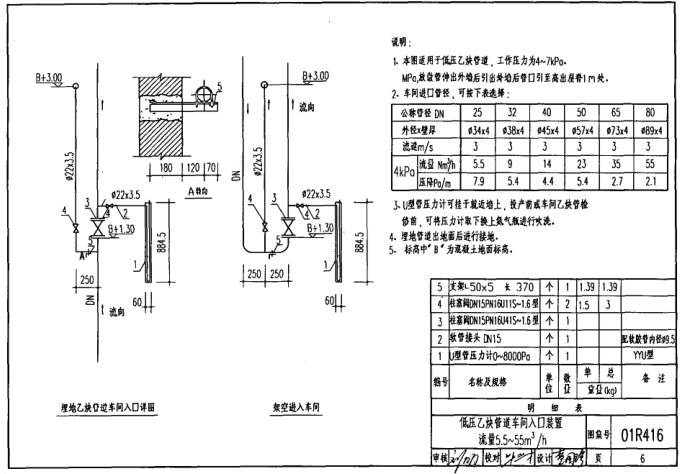

低压乙炔管道车间入口装置流量5.5-55m3/h6
乙炔汇流排安装图(一组5瓶)7
乙炔汇流排安装图(一组10瓶)8
乙炔汇流排安装图(二组5瓶)9
乙炔汇流排安装图(二组10瓶)10
中压乙炔岗位单接头墙上安装11
中压乙炔岗位单接头(2～4个)墙上安装12
低压乙炔岗位接头(1～4个)墙上安装13
1～4个氧气接头墙上安装(不带减压器)14
1～2个氧气接头墙上安装(带减压器)15
3～4个氧气接头墙上安装(带减压器)16
中压乙炔、氧气带减压器单、双接头联合墙上安装17
中压乙炔、氧气不带减压器单、双接头联合墙上安装18

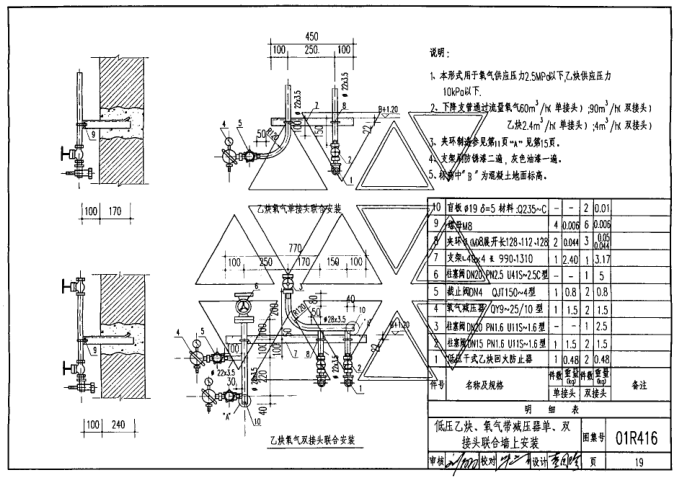

低压乙炔、氧气带减压器单、双接头联合墙上安装19
低压乙炔、氧气不带减压器单、双接头联合墙上安装20
氧气汇流排安装图(二组5瓶)21
氧气汇流排安装图(二组10瓶)22
埋地氧气管道车间入口装置(带计量)23
架空氧气管道车间入口装置(带计量)24
乙炔、氧气接头柱上安装支架25
6m、9m柱距中间吊架总图26
6m、9m柱距中间吊架零件图27
沿墙6m、9m柱距中间托架28
氧气(氮气)用软胶管接头29

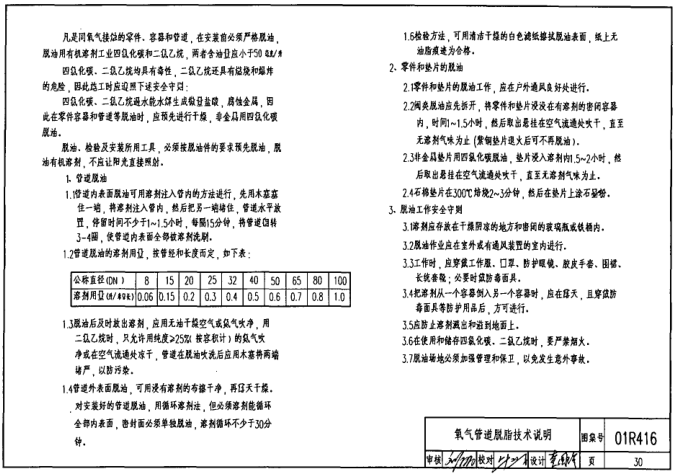

氧气管道脱脂技术说明30
01r416图集样张
