07SG617夹心保温墙结构构造图集又被简称为07sg617图集，本节内容小编为大家整理带来的是一份pdf格式高清免费版07SG617夹心保温墙结构构造图集，该图集共由32页组成，图集内容完整，字迹清晰，如果你需要一份这样的图集作为工作或学习的参考资料的话，那么就赶紧点击本文下方相应的下载地址进行下载查阅吧！该07sg617图集为pdf格式免费版，有需要的朋友可以放心下载使用！
07SG617夹心保温墙结构构造图集目录
目录 1
编制说明 2
普通混凝土小型空心砌块夹心墙

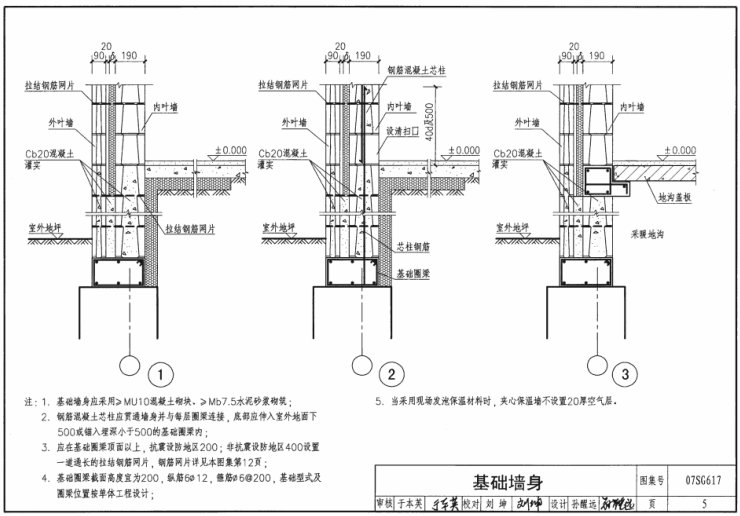

基础墙身 5
阳角墙芯柱构造 6
阴角墙芯柱构造 7
丁字墙芯柱构造 8
墙体壁柱构造 9

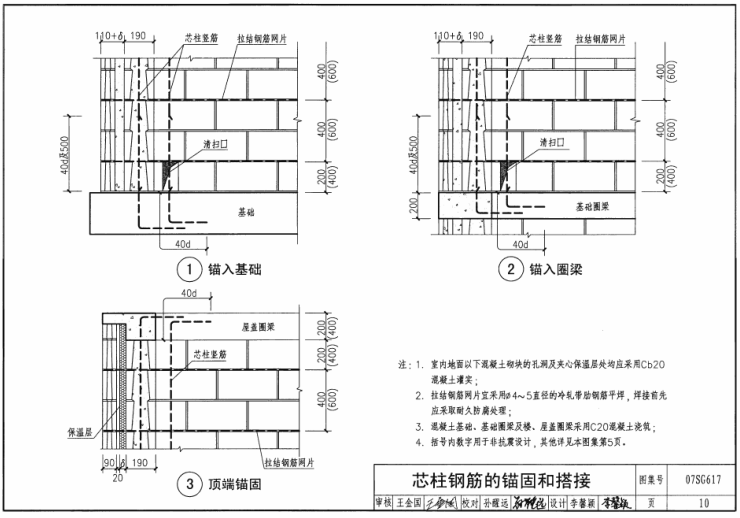

芯柱钢筋的锚固和搭接 10
墙体拉结钢筋网片的连接 11
拉结钢筋网片详图 12
墙体拉结件设置示例 13
底层和顶层窗台标高处配筋带 15
圈梁构造 16
女儿墙构造 18
防止墙体开裂的措施 19
烧结多孔砖夹心墙

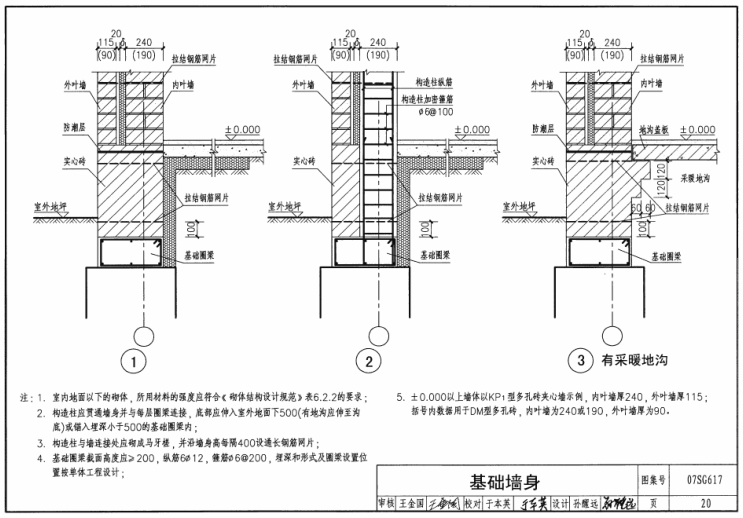

基础墙身 20
构造柱的拉结 21
拉结钢筋网片详图 22
墙体拉结件设置示例 23
构造柱竖筋的锚固和搭接 25
圈梁构造 26
女儿墙构造 27
防止墙体开裂的措施 28
相关技术资料
07SG617夹心保温墙结构构造图集简介
07SG617《夹心保温墙结构构造》国家建筑标准设计图集，适用于全国严寒及寒冷地区，非抗震设计和抗震设防≤8度地区、外墙为普通混凝土小型空心砌块（简称小砌块）和烧结多孔砖（DM和KP1型）夹心墙的低层、多层民用与工业建筑。其他气候分区及蒸压灰砂砖、蒸压粉煤灰转的夹心保温墙可参照使用。
图集内容包括：内外叶墙均为小砌块的夹心保温墙结构构造、内外叶墙均为烧结多孔砖的夹心保温墙结构构造，及内外叶墙材料不同时所采用的可调节拉结件。

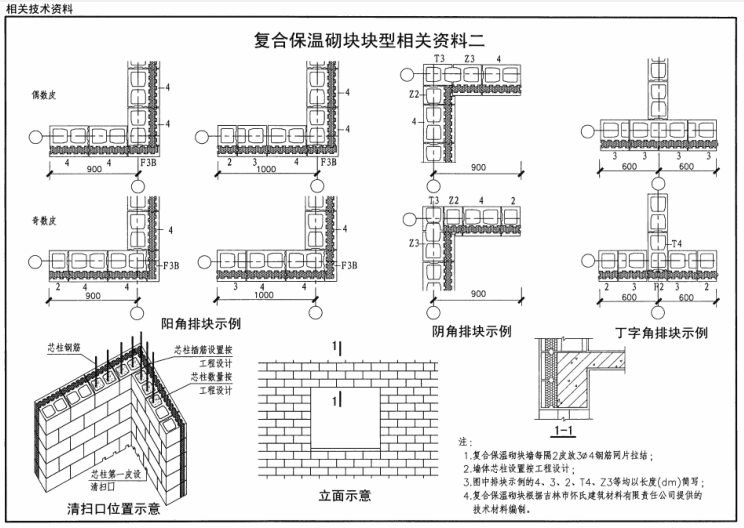

07SG617夹心保温墙结构构造图集图样
