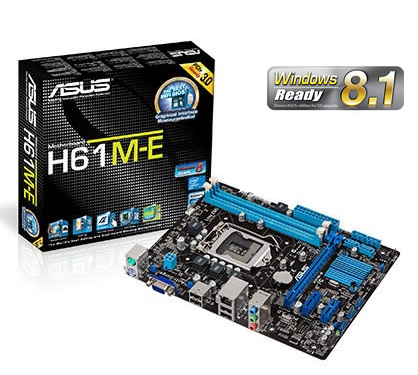

华硕H61M-E主板支持最新的 1155 插槽最新第三代/第二代英特尔® 酷睿™ i7/酷睿™ i5/酷睿™ i3 /奔腾® / 赛扬® 处理器,利用序列点对点连结以提升性能。以下文档是华硕H61M-E用户手册,有需要的朋友可立即下载此文档。
温馨提示:
本文档为PDF格式文档,因此需确保在阅读之前你已经安装了pdf阅读器,如果尚未安装阅读器,建议下载福昕pdf阅读器或其他PDF阅读器,进行安装后阅读。

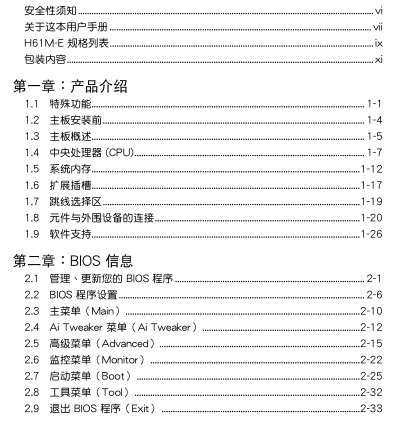

华硕H61M-E用户手册目录

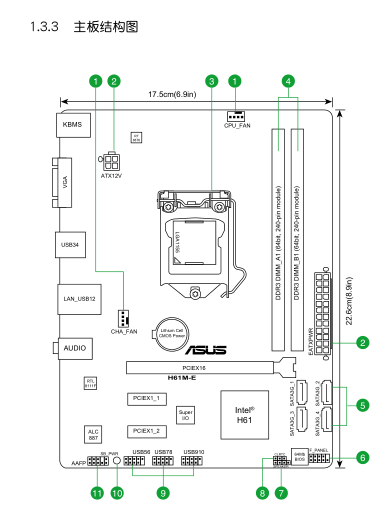

华硕H61M-E用户手册——主板结构图
华硕H61M-E规格参数
中央处理器
英特尔® Socket 1155 支持第三代/第二代 酷睿™ i7/酷睿™ i5/酷睿™ i3/奔腾®/赛扬® 处理器
支持 Intel® 22 nm 处理器
支持 Intel® 32 nm 处理器
支持Intel® Turbo Boost 2.0 技术
* 是否支持 Intel® Turbo Boost 2.0 技术的支持依照处理器类型而不同。
芯片组
英特尔® H61(B3)
内存
2 x DIMM内存插槽, 最大容量 16GB, DDR3 2200(超频)/2133(超频)/2000(超频)/1866(超频)/1600/1333/1066 MHz Non-ECC, Un-buffered 内存
双通道内存架构
* 1600MHz或更高频率需要英特尔® 第三代处理器支持。
*当您安装4GB以上内存时,Windows® 32位操作系统可能仅识别为3GB以下。因此,如您使用4GB以上的内存,推荐使用Windows® 64位操作系统。
* 由于CPU的配置,DDR3 2133/1866MHz内存条会以默认值DDR3 2000/1800MHz频率运行。
USB 接口
Intel® H61(B3)芯片组 :
10 x USB 2.0 连接端口 (4 个位于后侧面板, 黑色, 6 个位于主板中央)
尺寸规格
uATX 型式
8.9 英寸 x 6.9 英寸 ( 22.6 厘米 x 17.5 厘米 )
