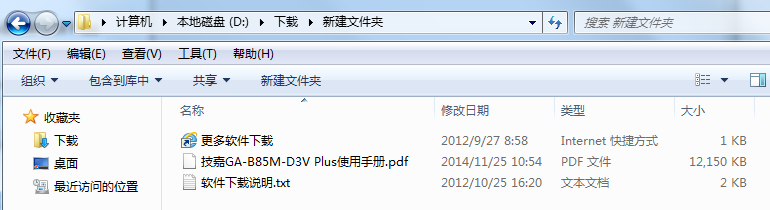

技嘉GA-B85M-D3V Plus主板使用说明书pdf格式

GA-B85M-D3V Plus主板配置图 ...................................................................................4

GA-B85M-D3V Plus主板功能框图 ..............................................................................5

第一章 硬件安装 .......................................................................................................6

1-1安装前的注意事项 .........................................................................................6

1-2网卡驱动程序下载 .........................................................................................7

1-3产品规格 ..........................................................................................................8

1-4安装中央处理器及散热风扇 .....................................................................10

1-5安装内存条 ....................................................................................................10

1-6安装扩展卡 .....................................................................................................11

1-7后方设备插座介绍 ........................................................................................11

1-8插座及跳线介绍 ...........................................................................................13

第二章 BIOS 程序设置 ............................................................................................19

2-1开机画面 ........................................................................................................19

2-2M.I.T. (频率/电压控制) ..................................................................................20

2-3System Information (系统数据) ......................................................................25

2-4BIOS Features (BIOS功能设定) .....................................................................26

2-5Peripherals (集成外设) ...................................................................................29

2-6Power Management (省电功能设定) ............................................................32

2-7Save & Exit (储存设定值并结束设定程序) ...............................................33

第三章 附录 ..............................................................................................................34

驱动程序安装 ..........................................................................................................34

管理声明 ..................................................................................................................35

技嘉主板售后服务及质量保证卡 .......................................................................39

技嘉科技全球服务网.............................................................................................40

中央处理器(CPU)

支持LGA1150插槽处理器： Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 / Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

(详细支持列表请参考 "CPU 支持列表")

芯片组

Intel® B85 高速芯片组

内存

4个DDR3 DIMM插槽，最高支持到32 GB

* 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 1600/1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

(详细支持列表请参考 "内存支持列表")

显示功能 内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个D-Sub插座，可支持至最高1920x1200的分辨率

1个DVI-D插座，可支持至最高1920x1200的分辨率

* 此DVI-D插座不支持转接为D-Sub的功能。

1个HDMI插座，可支持至最高4096x2160的分辨率

* 支持HDMI 1.4a版本。

支持最大共享显示内存至1 GB

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

* 若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

网络

内建Realtek® GbE网络芯片(10/100/1000 Mbit)
