技嘉GA-H81M-WW主板使用说明书(繁体版)pdf格式

技嘉GA-H81M-WW支持Intel® 第4代Core™处理器，提供LAN超强抗静电效果，内建LPT, COM, D-SUB接头于后窗背板。以下文档是技嘉GA-H81M-WW使用手册，为繁体版本，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-H81M-WW使用手册目录

GA-H81M-WW主機板配置圖......................................................................................4

GA-H81M-WW主機板功能方塊圖.............................................................................5

第一章硬體安裝.......................................................................................................6

1-1安裝前的注意須知.........................................................................................6

1-2產品規格..........................................................................................................7

1-3安裝中央處理器.............................................................................................9

1-4安裝記憶體模組.............................................................................................9

1-5安裝擴充卡....................................................................................................10

1-6後方裝置插座介紹.......................................................................................10

1-7插座及跳線介紹...........................................................................................11

第二章BIOS組態設定............................................................................................16

2-1開機畫面........................................................................................................16

2-2M.I.T.(頻率/電壓控制)..................................................................................17

2-3SystemInformation(系統資訊)......................................................................21

2-4BIOSFeatures(BIOS功能設定).....................................................................22

2-5Peripherals(整合週邊設定)..........................................................................25

2-6PowerManagement(省電功能設定)............................................................27

2-7Save&Exit(儲存設定值並結束設定程式)...............................................28

第三章附錄..............................................................................................................29

驅動程式安裝..........................................................................................................29

管理聲明..................................................................................................................30

技嘉產品台灣地區保固共同條款.......................................................................31

技嘉科技全球服務網.............................................................................................32

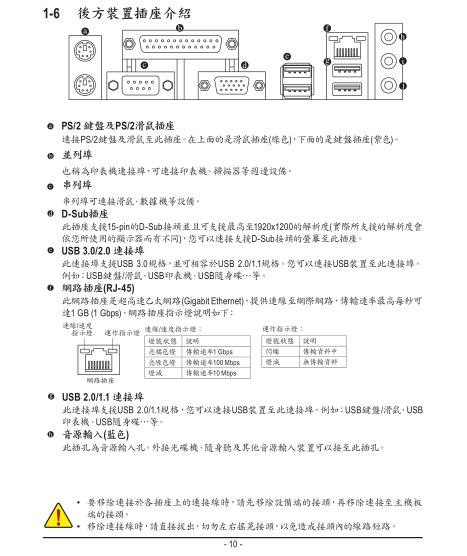

技嘉GA-H81M-WW后方装置插座介绍

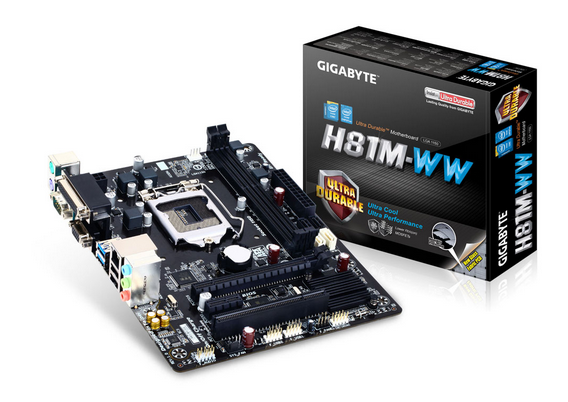

技嘉GA-H81M-WW规格参数

中央处理器(CPU)

支持LGA1150插槽处理器：Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 /Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

芯片组

Intel® H81 高速芯片组

内存

2个DDR3 DIMM插槽，最高支持到16 GB

* 由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 1600/1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

显示功能

内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个D-Sub插座，可支持至最高1920x1200的分辨率

支持最大共享显示内存至1 GB

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

* 若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

网络

内建Realtek® GbE 网络芯片(10/100/1000 Mbit)
