技嘉GA-H81M-DS2 Plus主板使用说明书pdf格式

技嘉GA-H81M-DS2 Plus支持Intel® 第4代Core™处理器处理器，提供LAN超强抗静电效果，全固态电容设计。以下文档是技嘉GA-H81M-DS2 Plus使用手册，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-H81M-DS2 Plus使用手册目录

GA-H81M-DS2Plus主板配置图..................................................................................4

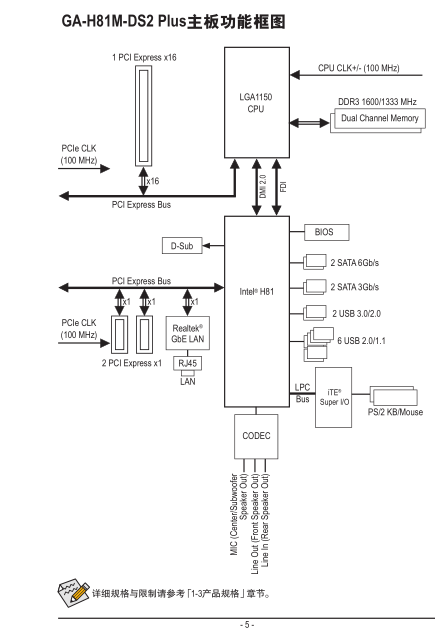

GA-H81M-DS2Plus主板功能框图..............................................................................5

第一章硬件安装.......................................................................................................6

1-1安装前的注意事项.........................................................................................6

1-2网卡驱动程序下载.........................................................................................7

1-3产品规格..........................................................................................................8

1-4安装中央处理器及散热风扇.....................................................................10

1-5安装内存条....................................................................................................10

1-6安装扩展卡.....................................................................................................11

1-7后方设备插座介绍........................................................................................11

1-8插座及跳线介绍...........................................................................................12

第二章BIOS程序设置............................................................................................17

2-1开机画面........................................................................................................17

2-2M.I.T.(频率/电压控制)..................................................................................18

2-3SystemInformation(系统信息)......................................................................22

2-4BIOSFeatures(BIOS功能设定).....................................................................23

2-5Peripherals(集成外设)...................................................................................26

2-6PowerManagement(省电功能设定)............................................................28

2-7Save&Exit(储存设定值并结束设定程序)...............................................29

第三章附录..............................................................................................................31

驱动程序安装..........................................................................................................31

管理声明..................................................................................................................32

技嘉主板售后服务及质量保证卡.......................................................................35

技嘉科技全球服务网.............................................................................................36

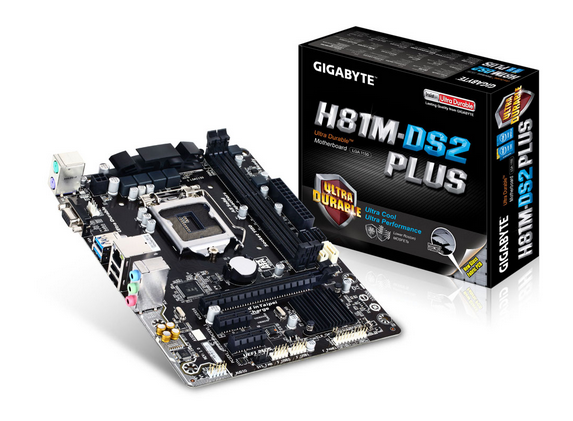

技嘉GA-H81M-DS2 Plus主板功能介绍

技嘉GA-H81M-DS2 Plus规格参数

中央处理器(CPU)

支持LGA1150插槽处理器：Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 /Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

芯片组

Intel® H81 高速芯片组

内存

2个DDR3 DIMM插槽，最高支持到16 GB

*由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 1600/1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

显示功能

内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个D-Sub插座，可支持至最高1920x1200的分辨率

支持最大共享显示内存至1 GB

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

* 若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

网络

内建Realtek® GbE 网络芯片(10/100/1000 Mbit)

扩展槽

1个PCI Express x16插槽，支持x16运作规格

2个PCI Express x1插槽

(所有PCI Express插槽皆支持PCI Express 2.0)
