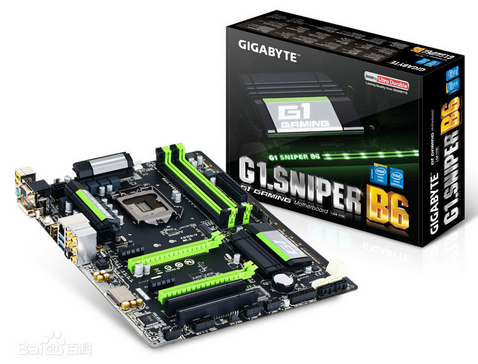

技嘉G1.Sniper B6主板使用说明书pdf格式

技嘉G1.Sniper B6规格颇高，加入了最新强化版魔音技术。拥有板载超高速M.2 SSD插槽的B85主板，足以秒杀市面上任何mSATA及SATA 3.0设备的磁盘传输速率。以下文档是技嘉G1.Sniper B6主板使用手册，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉G1.Sniper B6主板使用手册

G1.Sniper B6主板配置图 .............................................................................................4

G1.Sniper B6主板功能框图 .........................................................................................5

第一章 硬件安装 .......................................................................................................6

1-1安装前的注意事项 .........................................................................................6

1-2网卡驱动程序下载 .........................................................................................7

1-3产品规格 ..........................................................................................................8

1-4安装中央处理器及散热风扇 .....................................................................10

1-5安装内存条 .....................................................................................................11

1-6安装扩展卡 .....................................................................................................11

1-7后方设备插座介绍 ........................................................................................11

1-8更换音频放大器 ...........................................................................................13

1-9插座及跳线介绍 ...........................................................................................14

第二章 BIOS 程序设置 ............................................................................................20

2-1开机画面 ........................................................................................................20

2-2M.I.T. (频率/电压控制) ..................................................................................21

2-3System Information (系统信息) ......................................................................26

2-4BIOS Features (BIOS功能设定) .....................................................................27

2-5Peripherals (集成外设) ...................................................................................30

2-6Power Management (省电功能设定) ............................................................33

2-7Save & Exit (储存设定值并结束设定程序) ...............................................35

第三章 附录 ..............................................................................................................36

驱动程序安装 ..........................................................................................................36

管理声明 ..................................................................................................................37

技嘉主板售后服务及质量保证卡 .......................................................................39

技嘉科技全球服务网.............................................................................................40

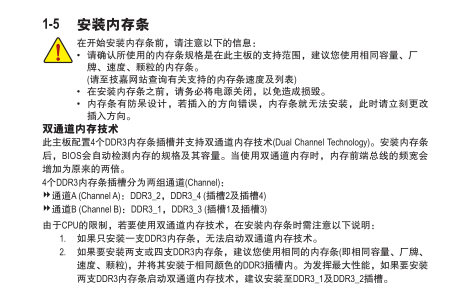

技嘉G1.Sniper B6使用手册——安装内存条

技嘉G1.Sniper B6规格参数

主板芯片

集成芯片：声卡/网卡

芯片厂商：Intel

主芯片组：Intel B85

芯片组描述：采用Intel B85芯片组

显示芯片：CPU内置显示芯片(需要CPU支持)

音频芯片：集成Realtek ALC1150 8声道音效芯片

网卡芯片：板载千兆网卡

处理器规格

CPU平台：Intel

CPU类型：Core i7/Core i5/Core i3/Pentium/Celeron

CPU插槽：LGA 1150

CPU描述：支持Intel 22nm处理器

支持CPU数量：1颗

内存规格

内存类型：DDR3

内存插槽：4×DDR3 DIMM

最大内存容量：32GB

内存描述：支持双通道DDR3 1600/1333MHz内存

扩展插槽

显卡插槽：PCI-E 3.0标准

PCI-E插槽：1×PCI-E X16显卡插槽；2×PCI-E X1插槽；1×PCI-E X4插槽

PCI插槽：2×PCI插槽

SATA接口：2×SATA II接口： 4×SATA III接口： 1×M.2接口（10Gb/s）
