技嘉GA-H81M-S2PV主板使用说明书pdf格式

技嘉GA-H81M-S2PV支持Intel® 第4代Core™处理器，提供LAN超强抗静电效果，内建DVI-D, D-SUB, COM 接头于后窗背板。以下文档是技嘉GA-H81M-S2PV使用手册，为英文版本，有需要的朋友可立即下载此文档。

温馨提示：

本文档为PDF格式文档，因此需确保在阅读之前你已经安装了pdf阅读器，如果尚未安装阅读器，建议下载福昕pdf阅读器或其他PDF阅读器，进行安装后阅读。

技嘉GA-H81M-S2PV使用手册目录

GA-H81M-S2PVMotherboardLayout.............................................................................4

GA-H81M-S2PVMotherboardBlockDiagram................................................................5

Chapter1HardwareInstallation.....................................................................................6

1-1InstallationPrecautions....................................................................................6

1-2ProductSpecifications......................................................................................7

1-3InstallingtheCPU............................................................................................9

1-4InstallingtheMemory.......................................................................................9

1-5InstallinganExpansionCard.........................................................................10

1-6BackPanelConnectors..................................................................................10

1-7InternalConnectors........................................................................................12

Chapter2BIOSSetup..................................................................................................16

2-1StartupScreen...............................................................................................17

2-2M.I.T...............................................................................................................17

2-3SystemInformation........................................................................................22

2-4BIOSFeatures...............................................................................................23

2-5Peripherals.....................................................................................................26

2-6PowerManagement.......................................................................................28

2-7Save&Exit.....................................................................................................30

Chapter3Appendix......................................................................................................31

DriversInstallation.....................................................................................................31

RegulatoryStatements..............................................................................................32

ContactUs................................................................................................................36

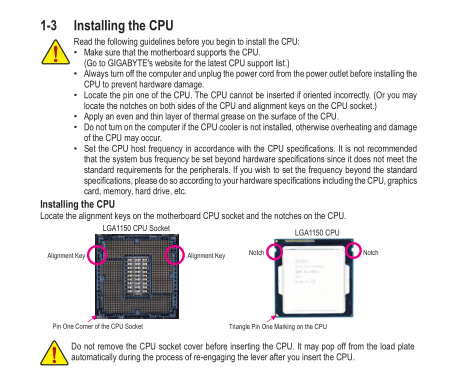

技嘉GA-H81M-S2PV使用手册——安装cpu

技嘉GA-H81M-S2PV规格参数

中央处理器(CPU)

支持LGA1150插槽处理器：Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 /Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

芯片组

Intel® H81 高速芯片组

内存

2个DDR3 DIMM插槽，最高支持到16 GB

*由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 1600/1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

显示功能

内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个D-Sub插座，可支持至最高1920x1200的分辨率

1个DVI-D插座，可支持至最高1920x1200的分辨率

*此DVI-D插座不支持转接为D-Sub的功能。

支持最大共享显示内存至1 GB

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

*若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

网络

内建Realtek® GbE 网络芯片(10/100/1000 Mbit)
