    Deform v11是一款超强的有限元模拟分析软件,在小编看来,它完全不输moldflow。完美的成型分析、强大的热处理功能,真正定义了什么是有限元仿真分析。这里为大家免费分享Deform v11.0 破解版,附上安装、破解教程,希望对的软件可以配得上合适的人!欢迎下载!

    Deform 3d v11新功能简介

    Deform软件从V11版本开始,软件的结构有了很大的变化,软件在2D与3D方面继续深度融合,对于锻压成型的多工步连续运算(Multiple Operation,以下简称MO)的功能在DeformV11版本有了较大的变化;在此版本,MO模块已经可以对所有锻压过程进行完整的连续模拟了,而DeformV11之前的版本需要手动处理的某些部分现在已经可以自动处理。

    利用MO模块,对于锻压成型的多工步运算,可以减少人工手动换模型的前处理时间,也能够避免因为不及时更换模型导致的计算中止停滞时间,实用价值很高!

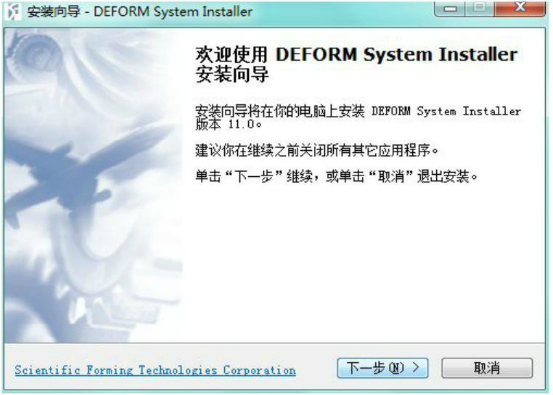

    Deform v11.0 破解教程

    鉴于教程很长很长,小编做了教程文档,跟软件一起打包存于百度网盘中了

    这是全部百度云文件内容:

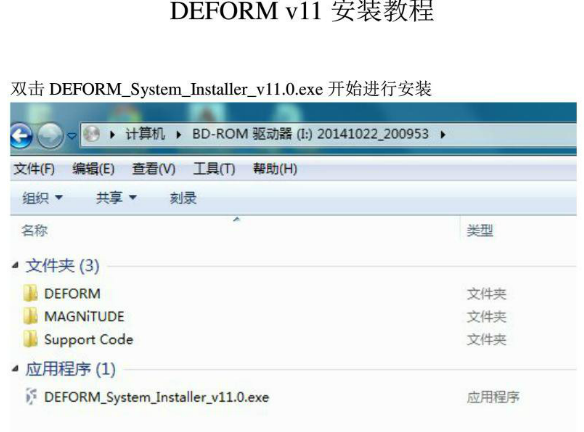

    安装教程文档预览:

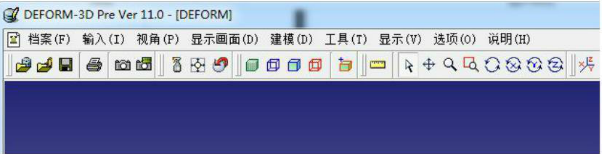

    教程很长,耐性看,一直到能正常打开才算安装成功。

    Deform 3d v11金属热处理的模拟操作

    1 问题设置

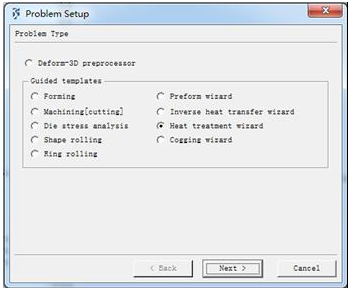

    点击“文档”(File)或“新问题”(New problem),创建新问题。在弹出的图框中,选择“热处理导向”(heat treatment wizard),见图1。

    Deform-3d <wbr>金属热处理的模拟操作(一)

    2 初始化设置

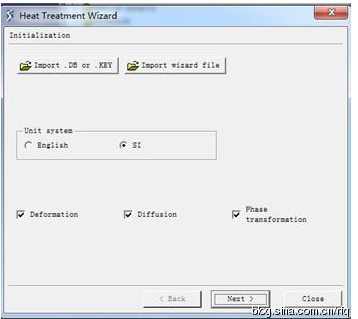

    完成问题设置后,进入前处理设置界面。首先修改公英制,将默认的英制(English)修改成公制(SI),同时选中“形变”(Deformation)、“扩散”(Diffusion)和“相变”(Phase transformation),如图。

    Deform-3d <wbr>金属热处理的模拟操作(一)

    3 输入几何体

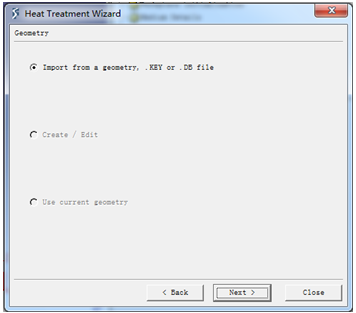

    在工件几何体输入对话框内,选择从数据库或关键文件夹(Import from a geometry,. Key or DB file)中输入

    Deform-3d <wbr>金属热处理的模拟操作(一)

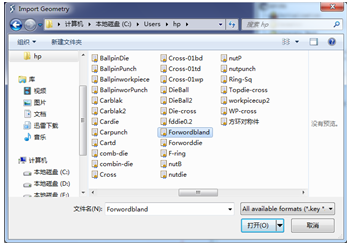

    输入的文件必须是STL格式的

    Deform-3d <wbr>金属热处理的模拟操作(一)

    4 网格划分

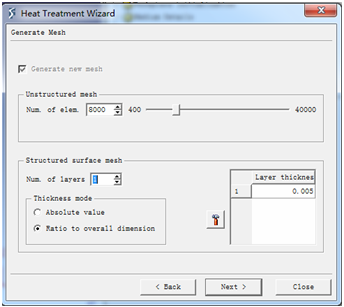

    工件输入后,可以进行网格划分。这里取网格数8000;表面网格结构(Structured surface mesh)中,层的数量取1;层厚度(Layer thickness)为0.005;厚度模式(Thickness mode)取与外形尺寸成比例(Ratio to overall dimension)

    Deform-3d <wbr>金属热处理的模拟操作(一)

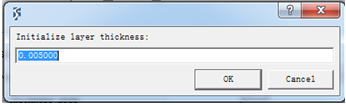

    其实层厚度是默认好的,点击图标,就会显示默认的数据,然后点击“OK”,完成设置

    Deform-3d <wbr>金属热处理的模拟操作(一)

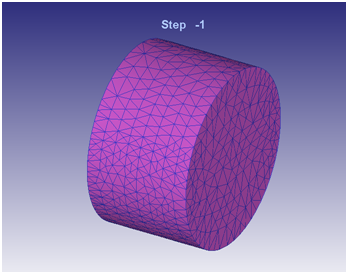

    网格生成后的工件三维图形如图:

    Deform-3d <wbr>金属热处理的模拟操作(一)

    5 材料设置

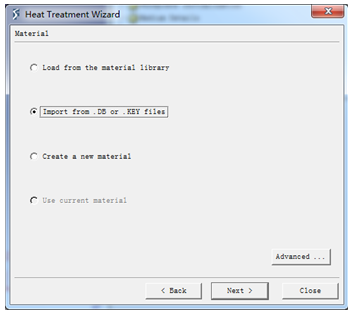

    1)选择从数据库或关键文件夹(Import from .DB or .KEY files)中输入

    Deform-3d <wbr>金属热处理的模拟操作(一)

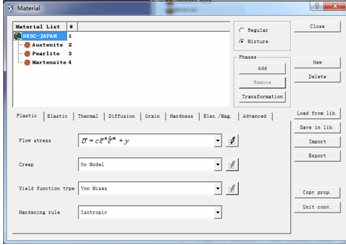

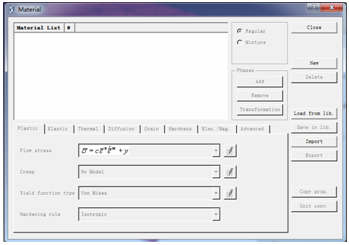

    由于数据库和关键文件夹尚未建立,因此在选择从数据库或关键文件夹选项后,不要直接点下一步,而是点击高级(Advanced),这时会弹出材料设置对话框,如图:

    Deform-3d <wbr>金属热处理的模拟操作(一)

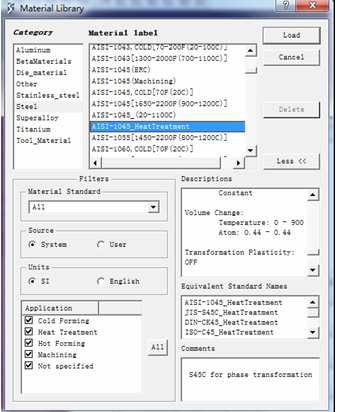

    2)在材料设置对话框中点击从材料库中加载(Load from lib.)。并在弹出的对话框中选择“Steel”,“AISI-1045_Heat Treatment”,类似国产45钢,并加载

    Deform-3d <wbr>金属热处理的模拟操作(一)

    加载后,材料列表中会显示材料型号以及相变名称,这里显示的是45号钢以及奥氏体、珠光体和马氏体,如图:

    Deform-3d <wbr>金属热处理的模拟操作(一)

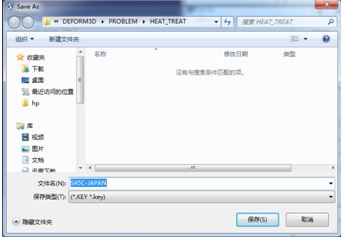

    3)输出材料保存到关键文件夹。点击输出(Export),在关键文件夹中选择材料并保存,如图:

    Deform-3d <wbr>金属热处理的模拟操作(一)

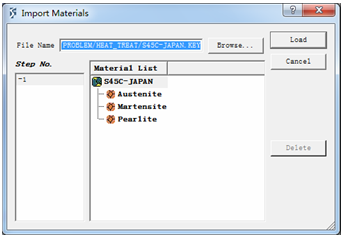

    4)打开保存到关键文档中的材料并加载,完成材料的设置,如图:

    Deform-3d <wbr>金属热处理的模拟操作(一)

    这样就完成了整个模拟流程啦!
