AntennaWidget(华为WDS场景天线对准工具)

华为WDS场景天线对准工具是一款可以可以快速的进行WDS场景天线对准app，WDS场景，天线对准很难有木有？很耗时有木有？为了解决这个问题，华为WLAN除了一款工具，名曰天线对准工具。可以安装在按Android手机上。

华为WDS场景天线对准工具怎么用 使用方法

一、操作界面

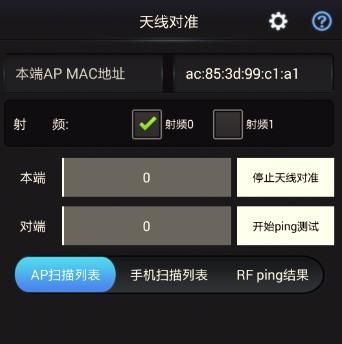

手机上打开APP，界面如下图。

设置页面如下：

注意：设置页面可修改一些语言、RSSI更新周期等参数，常用场景下默认即可，不需要更改。

二、操作

（1）一般WDS用5G回传，选择首页上的射频1.

（2）本端MAC地址与对端MAC地址：

如果站在WDS的叶子侧进行天线对准，需要将本端MAC填写为leaf AP的MAC，对端填写为root AP的MAC地址。

（3）填写好本端MAC地址后，手机关联隐藏的管理SSID：hw_manage_xxxx（2.4G频段，信道为1）。

（4）关联以后，点击开始天线对准。本端和对端显示信号强度，并且会记录下扫描的RSSI最大值（亮度条右面的白色竖线），调整天线已达到最佳强度值。

华为WDS场景天线对准工具注意事项

（1）AC及AP需升级到V200R005C10之后版本

（2）一般WDS场景用5G回传，但管理SSID为2.4G信号，因此需配置2.4G天线以便在天线下方操作。

（3）已经用网规工具WLAN planner计算过角度，且是P2MP，root AP天线角度可根据规划的角度进行调整并固定。此时，只需对准leaf 端的天线。

（4）其他功能如信号扫描列表、ping等功能不一一列举。
