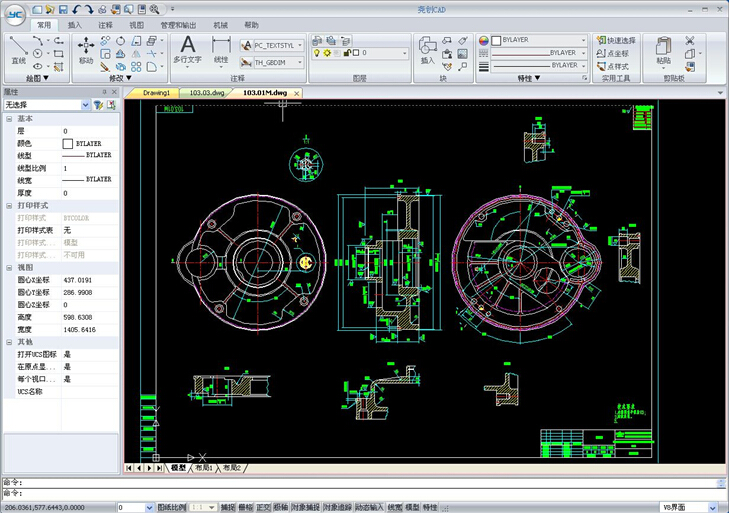

尧创CAD8.0.1中文版

今天小编给大家介绍一款设计工作者们都很喜欢使用的一款cad制图软件。尧创CAD 是一款拥有完全自主知识产权的专业绘图软件，它与AutoCAD全面兼容，功能强大，性价比高，在机械、电子、化工、建筑、船舶、航空等行业得到了广泛地应用。接下来来给大家介绍一下。

尧创CAD有什么特点

尧创CAD特点介绍

尧创CAD怎么使用

尧创CAD使用介绍

一、高效绘图——快速坐标输入观看功能演示

1.快速绘图坐标系简称QCS（Quick-drafting Coordinate System），它以十字光标中心点为坐标原点，方向由用户给定，并且由光标角度形象示意。如当光标转动45°时，光标显示为，同时状态栏角度值显示区域显示角度值。

2.快速定位到对象或定位到对象的关键点利用定位键准确快速地将光标移动到距其最近的某个对象或对象的关键点（如端点、中点、圆心等）上（该功能类似开目CAD 中的N键上线）。

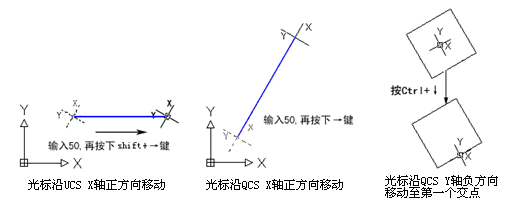

3.快速移动先输先入数据，再按下移动键就可以快速将光标向指定方向移动。

a. 光标沿快速绘图坐标系（QCS）的坐标轴方向移动指定距离，如下图所示；

b. 光标沿用户坐标系（UCS）的坐标轴方向移动指定距离，如下图所示；

c. 光标沿快速绘图坐标系（QCS）的坐标轴方向移动到和最近的图素的交点，如下图。

4.快速转动在尧创CAD V7.0版本里，光标是有方向的，快速转动光标的方法有多种：

a. 旋转15：按下旋转快捷键（出厂默认是F4、F5键），每按一次，光标逆时针（或顺时针）转动15°。

b. 旋转给定角度：先输入数据，再按下旋转快捷键（F4（或F5）键），光标在原角度的基础上逆时针（或顺时针）转动给定角
度。

c. 旋转至给定角度：先键入@，再键入数据，最后按下旋转快捷键（F4（或F5）键），光标逆时针（或顺时针）旋转至给定角度
值。

d. 旋转复位到0°：在不预选任何图素的情况下，按下复位键（默认为F6键）；或者输入数值0，再输入旋转快捷键（F4或F5
键）。

e. 转动到和预选线同方向或反向：光标移动到直线附近，待直线加亮成为预选图素后，按下复位键（如F6键），快速绘图坐标系
的X轴正方向旋转至与预选直线同方向，再一次按下复位键（如F6键），旋转至与预选直线反方向。

5.对齐使用对齐快捷键在上下左右等方向对齐追踪绘图区域内已有图素的关键点，大大减少数据输入量。

a. 光标沿快速绘图坐标系（QCS）的坐标轴方向对齐追踪

b. 光标沿用户坐标系（UCS）的坐标轴方向对齐追踪

6.对准按下“Ctrl+旋转快捷键（如F4或F5）”组合键快速旋转光标，使X轴的正方向顺时针或逆时针旋转对准屏幕内已有图素的关键点（包括：端点，圆心，交点，中点，切点，象限点），被对准到的点呈加亮显示。

7.预选图素将鼠标移动到图素上面，图素加亮显示。当预选图素是直线、圆（或弧）、多段线等基础图素时，图素被“分段加亮”，如下图。

a. 删除预选段：图素呈预选状态时，按Delete键即删除当前预选段，可多次重复该操作（此功能类似开目CAD 中的E键擦除）。

b. 查看预选图素的属性：将鼠标放在预选图素上停留约1秒钟，会弹出“特性”框，上面给出了许多关于该图素的重要信息，包
括长度，角度，坐标增量等，当存在分段时，不仅给出了整个图素的长度，还给出了当前段的长度，长度格式为：当前段长度/总长。

c. 图素呈预选状态后，还可以进行改段属性、复制、移动、缩放、旋转、修改绘图次序等编辑修改。

二、特色功能

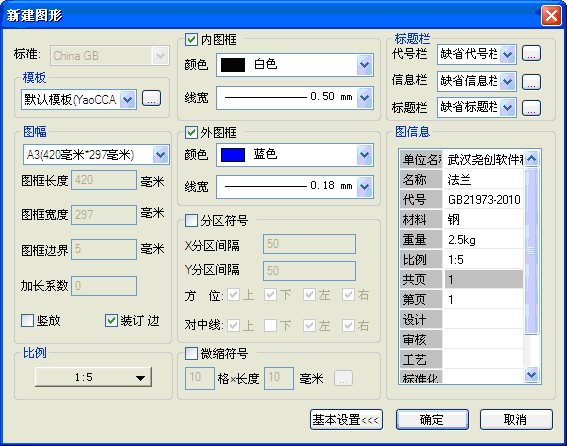

1.插入图框，自动完成绘图环境初始化

可以插入A0~A5标准图幅或加长图幅的图框，也能插入自定义大小的图框，同时设定图纸比例；支持标题栏、信息栏、代号栏随图框一起引入；输入图纸信息，图纸信息将自动映射到标题栏、代号栏区域。支持用户自己定义标题栏、信息栏、代号栏。

2.图纸比例图纸比例功能可用来控制尺寸标注、文字、剖面填充、各种机械符号等标注类对象生成时的大小，也可用来修改标注类对象的大小。

通常用户按实际尺寸绘制零部件的各个视图，然而在标注尺寸或书写文字时，设置尺寸或文字的大小需要使用绘图比例进行换算，例如，用1：10的比例绘图，当需要书写3.5号大小的文字时，用户需要设置文字的字高为35，通过使用图纸比例功能设定绘图比例后，书写文字、标注尺寸时，不再需要考虑当前的绘图比例换算关系，直接输入标注对象的大小为其打印出来的大小（例如：3.5），系统自动帮你换算绘图比例，大大地提高了设计绘图效率。

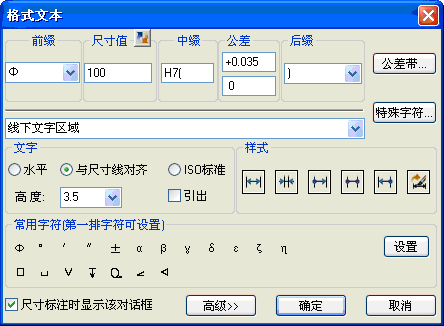

3.增强的尺寸标注和编辑功能

尧创CAD在尺寸标注和修改时，可以自动根据公称尺寸的大小查询和填写尺寸公差及配合公差；可以方便地插入正方体 、孔深等常用特殊符号；可以通过设定局部放大倍数，正确标注局部放大视图；可以直接选用线性、半径、直径等不同标注类型的子形式，直接得到预想的标注形式。

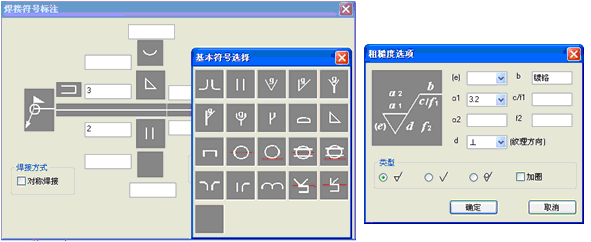

4.符号标注

程序提供多种符合国标的常用机械符号标注：焊接符号、粗糙度、锥度、斜度、标高、倒角、形位公差基准、形位公差Ⅱ、向视图、剖切符号。符号形式齐全，双击符号即可弹出标注时的对话框，方便用户修改。

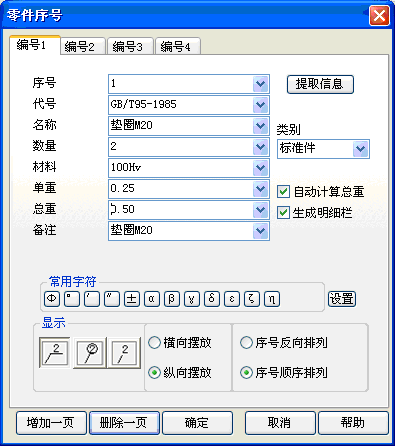

5.序号标注支持定制符合机械、纺织、汽车等行业标准的序号标注样式。序号标注支持零件和零件组序号标注；能够自动提取出库图形的属性；独创的明细信息记忆功能，成倍地提高了明细表填写的效率。

支持双击序号进入序号编辑框修改；支持序号注水平或垂直对齐；支持按顺时针或逆时针方向重新编排序号；支持删除序号、插入序号等。

6.明细编辑明细栏定制方便，编辑功能强大。明细栏随序号标注同步生成，并能自动关联编辑。支持自动提取出库图形的明细信息、支持自动分栏排放、明细分类排列，还可以将明细表输出为Excel格式文件。

7.提供对称半线性尺寸、对称半角度尺寸、引出说明、投影长度尺寸等多种便利的尺寸标注工具。

8.标注盖线和文字盖线程序支持标注尺寸盖线和文字盖线、以及取消文字盖线功能。标注和文字盖线后，文字区域只显示文本本身，区域后的背景图案不显示。

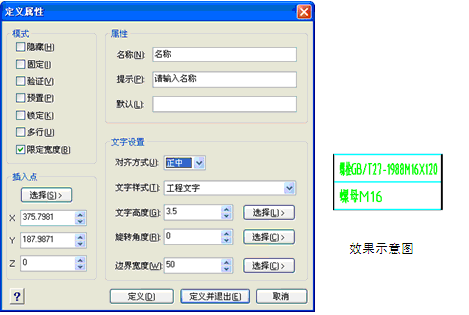

9.限定宽度的文字对齐方式为单行文字和属性文字增加了<限定宽度>对齐方式。当文字较多时，压缩文字的宽度显示；当文字较少时，按正常的字体显示。

10.自动设置标注对象的图层线性标注、角度标注、符号等标注类对象创建后自动放置到dim层；文字自动放置到Text层；图案填充自动放置到Hatch层；图框、标题栏等在插入图框时自动放置到Annotation图层……，这样的自动归类图层，并自动运用当前图层的属性，减轻了设计者频繁切换图层的烦恼。

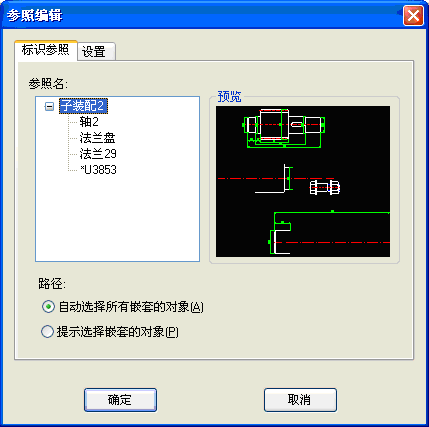

11.增强的块编辑功能支持在保持块不被打散的前提下，象编辑普通对象一样，直接编辑块中的对象。

l 可以快速修改块中对象，如在块中增加对象、删除对象、修改块中对象的属性等，快速重构块，而勿需对块进行分解；

l 文件中一个块引用被在位编辑修改后，其他引用相同块定义的块能自动同步更新。

l 支持嵌套块的编辑。

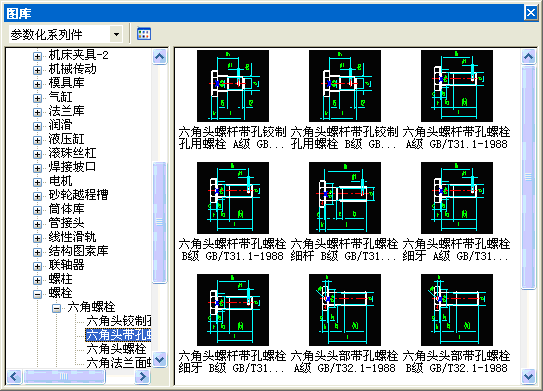

12.参数化系列件库提供各种类型的丝锥库、滚珠丝杠、减速机、变压器、型材库、封头库、操作件、数控机床工具、模具库、气缸、法兰、润滑、液压缸、电机、筒体库、管接头、线性滑动滑轨、联轴器等。

支持对出库图形某个或多个参数的修改，程序按修改后的参数进行驱动，再正确出图，满足用户对出库图形的快速再构造。

库中零件除了主视图，有的零件还提供了常用的左视图，俯视图、局部剖视图等，可根据需要选择调用。

13.零件结构库、符号库、表格库、技术要求库等

l 门类丰富的符号库：符号库中的元件丰富，涉及机制、机加、液压、化工、电器、电气等制造业常用的元件符号。

l 实用的表格库：包括常用的工艺表格图样、设计汇总表格图样、齿轮、涡轮、蜗杆参数表等。

l 简单实用的技术要求库。

l 参数化孔特征：可以根据用户输入的参数自动生成通孔、盲孔、柱形沉孔、锥形沉孔、螺纹孔、键槽。通孔的孔长采用不定长线的设计方式，定位后可以自动延长至与边界相交。

l 参数化弹簧：可根据输入的设计参数自动绘制圆柱螺旋压缩弹簧、圆柱螺旋拉伸弹簧、圆锥螺旋压缩弹簧几种螺旋弹簧的示意图和剖面图。

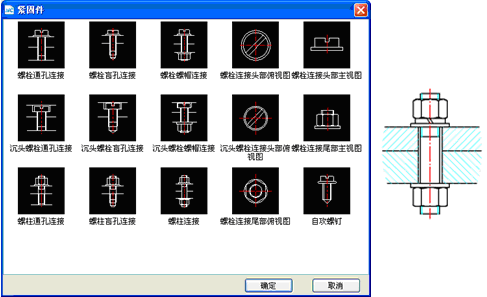

14.动态的紧固件连接

程序提供通孔、盲孔、螺柱等多种基本连接形式，并引导用户依次选择螺栓、螺钉、螺柱、垫圈、螺母等的型号和规格，完成零件组的出库，定位后能够自动生成沉孔，能够根据光标所在位置动态查询并显示出螺栓（或螺钉）的标准长度，也可以自行输入公称长度值。零件间被遮挡的区域自动实现消隐。如下图，左边是紧固件连接形式，右边是出库后的效果图。

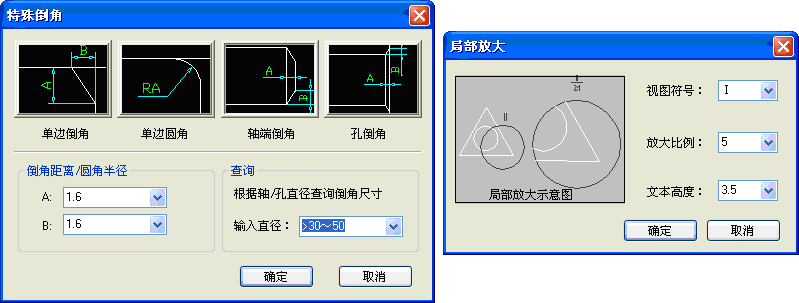

15.扩展绘图工具

程序提供中心线、角平分线、截断线、补齐倒角、轴/孔特殊倒角、轴断面、局部放大等丰富实用的扩展绘图工具。

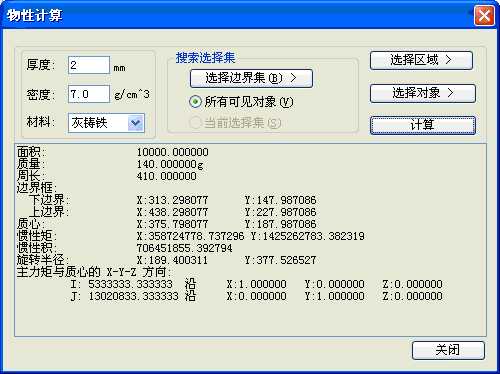

16.面积、质量、惯性矩计算功能

支持用种子点或直接选择边界的方式获得待计算的封闭区域，并对所选的封闭区域自动分析计算面积、周长、质心、惯性矩、惯性积，还能根据厚度、材料密度参数计算质量。

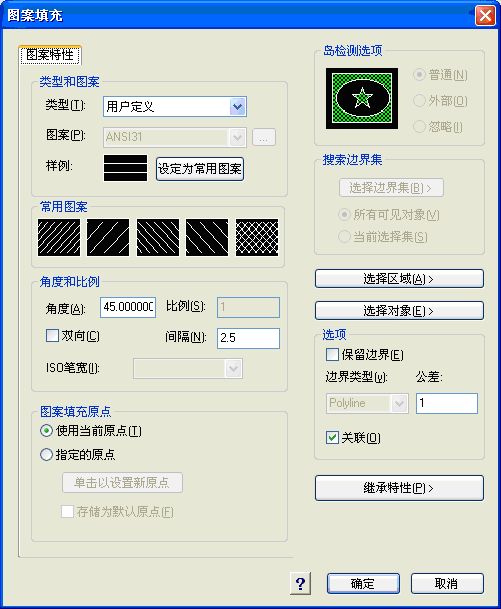

17.常用图案填充

可以将用户绘图经常用到的图案类型及参数设定为常用图案，方便用户填充时直接点击选用，为您有效节省了从众多图案花纹中挑选的时间。程序出厂时，预设了5组机械行业最常用的填充图案，用户也可以根据自己的需要，自由更换预设的常用图案。

18.线段编辑功能

突破国际主流CAD软件对编辑对象必须是完整对象的限制，创造性地引入窗口内缩和窗口外扩方式，方便灵活地选择对象的某一段或多段，从而删除段、移动段、缩放段、复制段、或者修改段的图层、颜色、线型、线型比例、线宽属性等段的编辑修改操作。

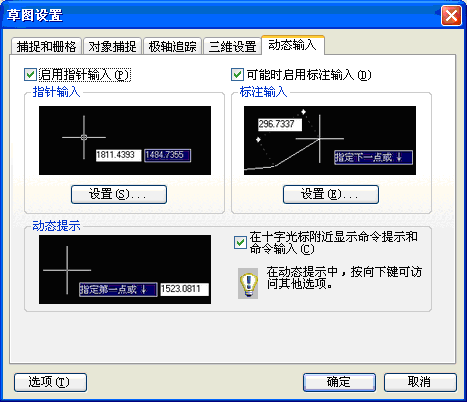

19. 动态输入

尧创CAD不仅提供传统的在CommandLine窗口中输入命令的方式，而且新增动态输入方式。“动态输入”在光标附近提供了一个命令界面，显示出正在输入的命令和等待输入的命令。“动态输入”帮助设计人员专注于绘图区域，既方便又提高了绘图效率。

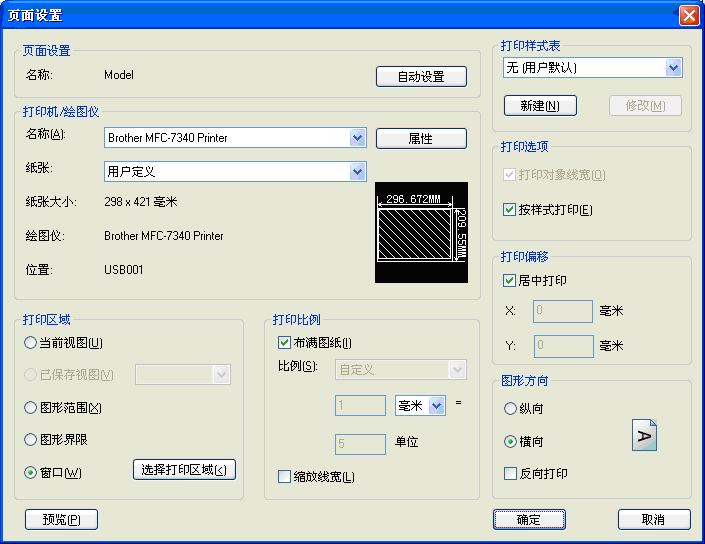

20. 智能打印

尧创CAD首次在CAD领域实现了工程图的智能打印设置功能，该功能可以自动选择打印机，根据图幅大小和绘图比例自动设置纸张大小和放置方向。

21.定制和开发尧创CAD是一个开放的体系平台，提供LISP、SDS等多种接口，方便开发者对软件进行二次开发，以适应更复杂多变的专业应用。
