Holodeck9.0是一款用于快速部署嵌套VMwareCloudFoundation（VCF）环境的工具包，专为测试与培训场景设计，支持VCF5.2.x和9.0版本。它通过标准化自动化部署，降低硬件需求，自带DNS、DHCP等独立服务，实现网络隔离，可在单台ESX主机或vSphere集群上运行多个VCF环境。文中详解其优势、环境构成、部署步骤、操作指南及故障排除，助用户高效搭建VCF测试环境，深入了解VCF功能。

最新说明

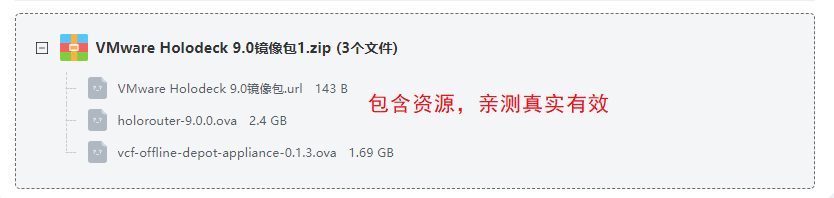

2个文件已经打包，方便下载。

文件预览

1、holorouter-9.0.0.ova

File Name：

holorouter-9.0.0.ova(2.4 GB)

Release Date：

Jun 23, 2025

Last Updated：

Jun 25, 2025

SHA2：

4c813c94066b740e10b073c1ed24a0a79da08ab70859ef0297850988e766f531

MD5：

76cbdbbbd65510958408e000c1189ecf

2、vcf-offline-depot-appliance-0.1.3.ova

File Name：

vcf-offline-depot-appliance-0.1.3.ova(1.69 GB)

Release Date：

Jun 23, 2025

Last Updated：

Jun 25, 2025

SHA2：

28e3b37c0d5ab0c78f96ba27dd2b0a37d8cb1a9facab391afeead3a7a6bdb5a2

MD5：

84e065e01242699b9ff96901d66a31c5

什么是Holodeck?

（有视频教程，感兴趣的可以看看）

Holodeck是一个工具包，旨在提供一种标准化、自动化的方法，以便在VMware ESX主机或vSphere集群上部署嵌套的VMware CloudFoundation(VCF)环境。这些环境非常适合数据中心内的多个团队进行技术能力测试，通过实际操作演练来展示VCF在交付客户托管的VMware私有云方面的能力。Holodeck仅用于测试和培训环境;对于任何希望更好地了解VCF在多种用例和功能中的运行方式的人来说，它都是理想之选。目前，Holodeck支持两个不同版本——支持VCF 5.2.x的Holodeck 5.2x，以及支持VCF 5.2.x和VCF 9.0的Holodeck 9.0。

本文件仅聚焦于 Holodeck 9.0。如果您需要 Holodeck 先前版本的详细信息，请参考这份文档。

Holodeck的优势

虽然有多种方法来部署嵌套的VCF环境，但这可能很耗时，并且可能需要特定的设置以确保获得最佳体验。这正是Holodeck发挥作用之处。Holodeck有助于克服的一些挑战包括：

• 降低硬件要求：在物理环境中运行时，VCF管理域需要四个vSAN就绪节点，并且添加集群或工作负载域还需要额外的主机。在嵌套环境中，同样的四到八台主机可以轻松实现虚拟化，以便在单个ESX主机或vSphere集群上运行。

• 独立服务：Holodeck 在其环境中配备了内置的通用基础设施服务，如 NTP、DNS、AD、证书服务和 DHCP，在测试过程中无需依赖数据中心提供的服务。每个环境仅需一个外部 IP。

• 隔离网络：Holodeck使得在测试阶段早期无需在客户网络中建立VLAN和BGP连接。

• 环境间的隔离：每个 Holodeck 部署都是完全独立的。这避免了与现有网络配置的冲突，并允许部署多个嵌套环境而无需担心重叠问题。

• 在具有足够容量的单个VMware ESX主机上进行多个VCF部署：对于VCF 9.0，由四个节点管理域和三个节点VI工作负载域组成的典型VCF标准架构部署大约需要24个CPU核心、325GB内存和1.1TB磁盘空间。

• 自动化与可重复性：嵌套式VCF环境的部署几乎完全无需人工干预，且易于重复进行。

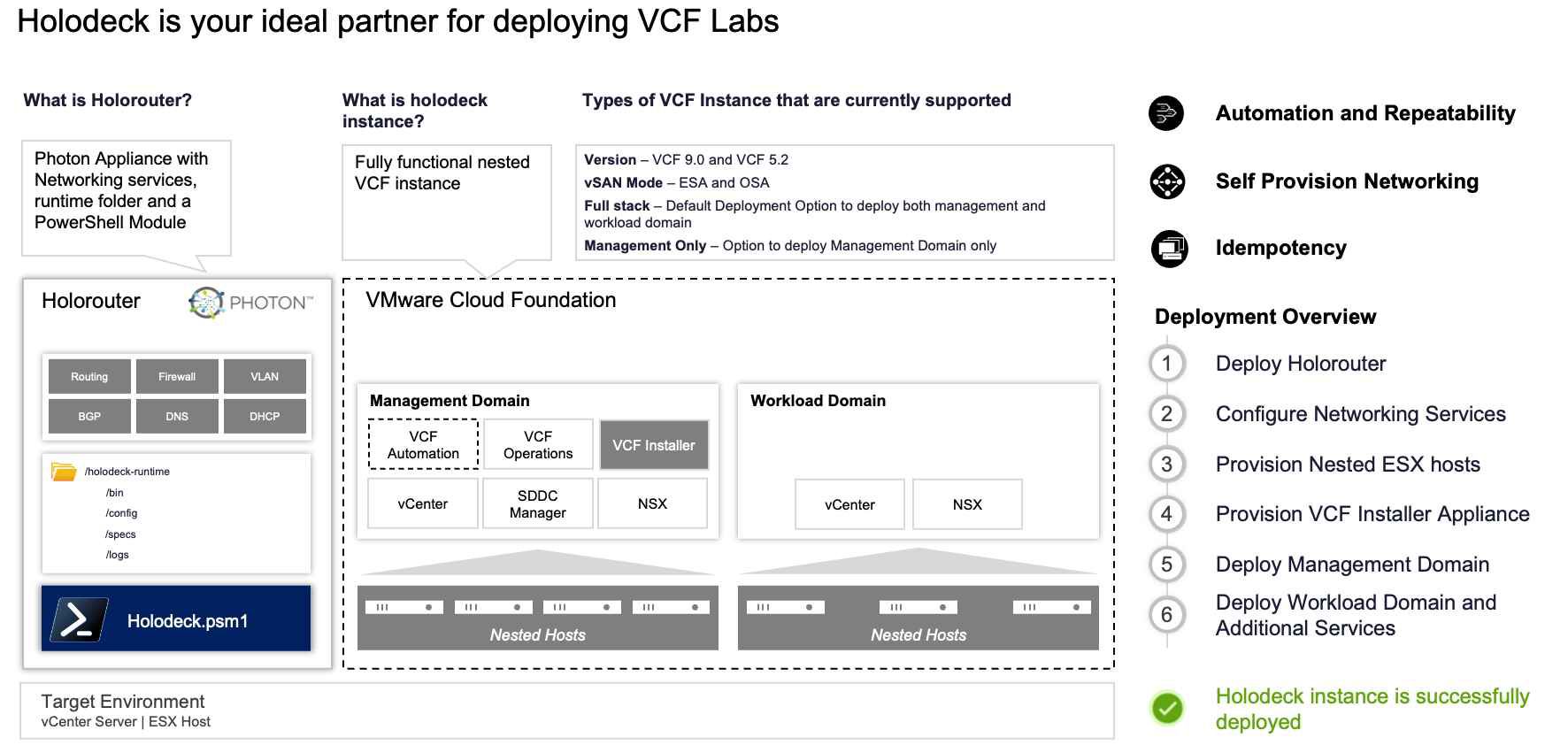

Holodeck环境概述

1、每个Holodeck环境包含：

1.1、VCF 9.0：

• 一种基于光子操作系统(Photon OS)的全息路由器设备，具备内置网络服务，如域名系统(DNS)、动态主机配置协议(DHCP)、网络时间协议(NTP)、代理服务器、动态路由(边界网关协议，BGP)、二层交换，以及可选的网络桌面(虚拟桌面)功能。

• 对VCF和VVF部署的支持

• vSAN ESA和OSA支持

• 支持VCF安装程序通过代理使用在线和离线仓库

• 管理域已部署，其中4个嵌套主机作为vSAN就绪节点部署，包括VCF安装程序、VMware vCenter、VMware NSX、VCF运营、VMware SDDC管理器、VCF自动化(可选)

• 可选工作负载域，部署有3个嵌套主机，作为vSAN就绪节点进行部署，其中包括VMware vCenter、VMware NSX和Supervisor(可选)

• 在管理和/或工作负载域中可选的NSX边缘集群部署

• 在管理域中部署一个或多个额外的3节点vSphere集群

• 支持仅预配模式(部署VCF安装程序和ESX主机，以实现全新部署体验)

• 对 Holodeck 网络的自定义 CIDR 支持

1.2、VCF 5.2

• 一种基于光子操作系统(Photon OS)的全息路由器设备，具备内置网络服务，如域名系统(DNS)、动态主机配置协议(DHCP)、网络时间协议(NTP)、代理服务器、动态路由(边界网关协议，BGP)、二层交换，以及可选的网络桌面(虚拟桌面)功能。

• 仅支持VCF部署

• 仅支持vSAN OSA

• 管理域已部署，4个嵌套主机作为vSAN就绪节点进行部署，其中包括VMware Cloud Builder、VMware vCenter、VMware NSX和VMware SDDC管理器。

• 可选的工作负载域，部署了3个嵌套主机，这些主机作为vSAN就绪节点进行部署，其中包括VMware vCenter和VMware NSX。

• 在管理和/或工作负载域中可选的NSX边缘集群部署

• 在管理域中部署一个或多个额外的3节点vSphere集群

• 对 Holodeck 网络的自定义 CIDR 支持

注意：Holodeck 9.0并非VMware支持的产品，它类似于Fling。

Holodeck 9.0支持5.2版和9.0版的嵌套VCF部署。这可以根据资源可用性，部署在单个独立的ESX主机或vSphere集群上。请查看先决条件部分。

Holodeck 9.0是使用PowerShell和VMware PowerCLI开发的。我们已将所需的所有内容捆绑并打包到一个名为Holodeck的PowerShell模块中。这个PowerShell模块作为我们发布的名为Holorouter的OVA中的内置功能提供给您。

每个全息甲板环境都运行相同的嵌套配置。全息甲板环境可以部署为单站点或双站点配置。环境之间以及环境内各站点之间的隔离在VMware vSphere标准交换机(vSS)或VMware vSphere分布式交换机(vDS)级别进行处理。每个全息甲板模块在每个站点的vSS/vDS上配置有一个唯一的端口组。在每个vSS/vDS上配置一个VMware vSphere端口组，并将其配置为VLAN中继以促进通信。端口组上的组件使用VLAN标记来隔离嵌套VLAN之间的通信。这就无需将物理VLAN连接到ESX主机来支持嵌套实验室。如果可用，也可以选择使用NSX覆盖网段而不是vSS/vDS端口组。

2、Holorouter概述

HoloRouter是一款设备，作为Holodeck的基础设施主干。它提供诸如三层路由、防火墙、动态主机配置协议(DHCP)、域名系统(DNS)、网络时间协议(NTP)、边界网关协议(BGP)、代理、作业调度等基础设施服务。通过这些服务，HoloRouter将嵌套式虚拟云基础架构(VCF)环境连接到外部网络。它还在嵌套式VCF环境中的不同网络之间提供互联互通。对于站点a，使用VLAN 0、10到25;对于站点b，使用VLAN 40到58。它配备了一个内置的网络桌面(桌面用户界面)，允许用户通过图形用户界面(GUI)访问HoloRouter。通过网络桌面服务，用户可以轻松地通过图形用户界面访问嵌套式VCF环境。

服务范围： - DNS：嵌套式VCF环境中站点a和站点b的本地服务，充当转发器 - DHCP：嵌套式VCF环境中站点a和站点b的本地服务 - NTP：嵌套式VCF环境中站点a和站点b的本地服务 - 嵌套式VCF环境中站点a和站点b的VLAN之间的三层路由 - 用于控制与外部网络之间以及嵌套式VCF环境内各网络之间流量的防火墙 - BGP：与NSX Tier-0网关建立连接，实现覆盖网络的出站连接 - 代理：允许用户控制嵌套式VCF环境的出站连接 - 作业调度：允许用户安排命令/脚本循环运行 - 网络桌面：允许用户通过简单的图形用户界面访问HoloRouter和嵌套式VCF环境 - 带有VMware PowerCLI及其他相关模块的Powershell：允许用户使用Holodeck - 部署和运行Holodeck所需的所有软件包

3、概念

• 集中式配置： Holodeck 9.0 围绕集中式配置文件的概念进行设计，该配置文件是嵌套 VCF 部署的事实来源。配置文件是一个 JSON 文件，包含运行 Holodeck 所需的一组模板。不期望客户直接与配置文件进行交互或编辑它。我们构建了 PowerShell 命令行工具，可根据需要帮助创建、编辑或导入配置文件。配置文件的默认模板存储在 /holodeck-runtime/templates/config.json 中。当使用命令行工具 New-HoloDeckConfig 创建新的 Holodeck 配置时，此 config.json 文件将被复制并放置在 /holodeck-runtime/config/.json 中。

• 幂等性：我们知道，部署整个全栈SDDC可能非常耗时。我们还知道，在执行嵌套部署时，耗时甚至会进一步增加。我们都遇到过这样的情况：在部署即将结束时，才发现遗漏了某个小问题，导致部署失败，不得不重新开始。为了解决这一难题，我们在Holodeck 9.0中引入了幂等性功能。我们将Holodeck的部署状态存储在HoloRouter上，这样用户就可以运行用于部署Holodeck的相同命令，并从代码失败的地方继续，无需重新启动整个部署，也无需在失败时手动继续。

• 自动网络配置： 为您的每个部署分配VLAN、IP地址、路由等，看似是一项艰巨的任务。在Holodeck 9.0中，我们为您解决这一难题。我们使用默认的CIDR(10.1.0.0/20)，并为您的每个嵌套主机和VCF组件构建完整的网络，包括DNS映射，以及为NSX Edge对等连接设置完整的路由，包括BGP设置。对于希望在自定义CIDR中部署Holodeck的终端用户，我们提供了一个选项，允许您输入自己的/20大小的CIDR作为输入参数，我们会自动使用该参数在您提供的CIDR中部署VCF。

• 内置预检查： Holodeck 9.0 在运行新部署时会执行一组预检查，以确保所需的一切都可用，例如所有必需的二进制文件是否位于正确的位置、目标主机是否可访问等。

4、Holodeck网络

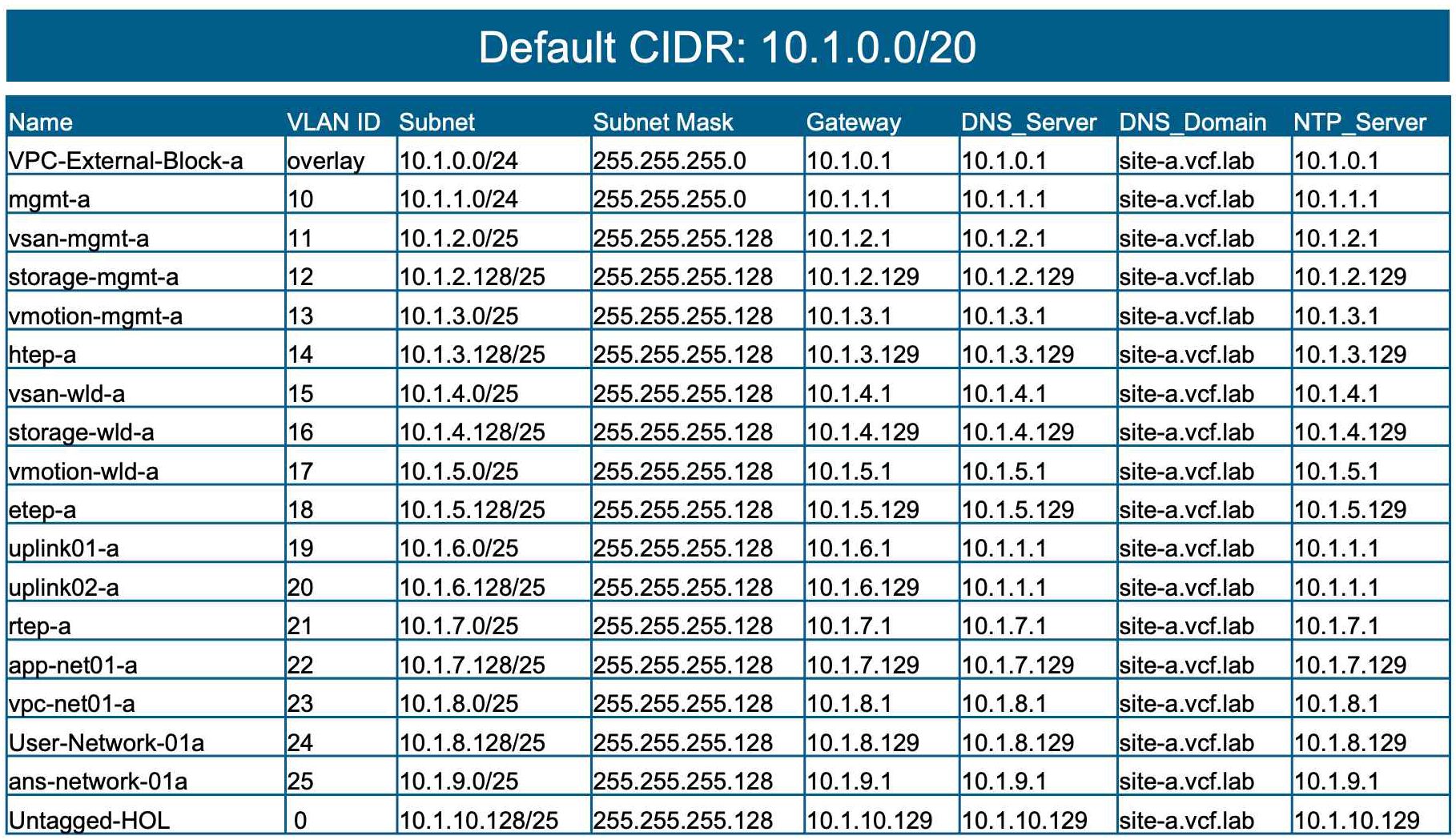

让我们来看看A站点在全息甲板网络中使用的默认VLAN：

先决条件

1、物理主机要求

2、配置要求

1.在虚拟交换机(vSS)或分布式虚拟交换机(vDS)上创建一个专用中继端口，用于连接到全息路由器(Holorouter)。专用端口组可确保全息平台(Holodeck)不会干扰您环境中的网络。也可以使用NSX覆盖中继端口组代替。

2.如果使用vSS/vDS端口组，请按以下方式在中继端口组上启用安全设置：

图：vSS端口组的安全设置

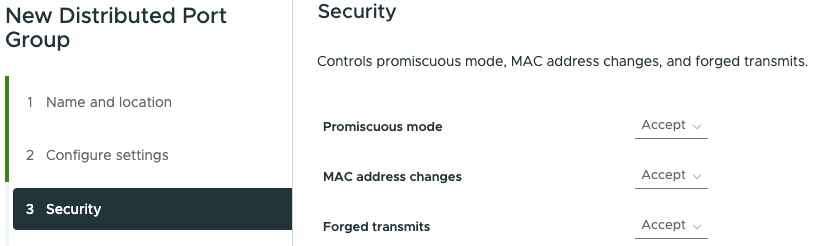

图：vDS端口组的安全设置

3.如果使用NSX端口组，请确保类型为“Overlay”，并允许VLAN 0到4094(或者至少允许站点A的VLAN 0、10 - 25以及站点B的VLAN 40 - 58)。通过导航到左侧导航栏中的“网络” --> “网段”选项卡，然后点击右侧的“配置文件”选项卡，点击“添加网段配置文件”，并根据以下内容选择配置文件，以此创建自定义网段配置文件，具体设置如下：

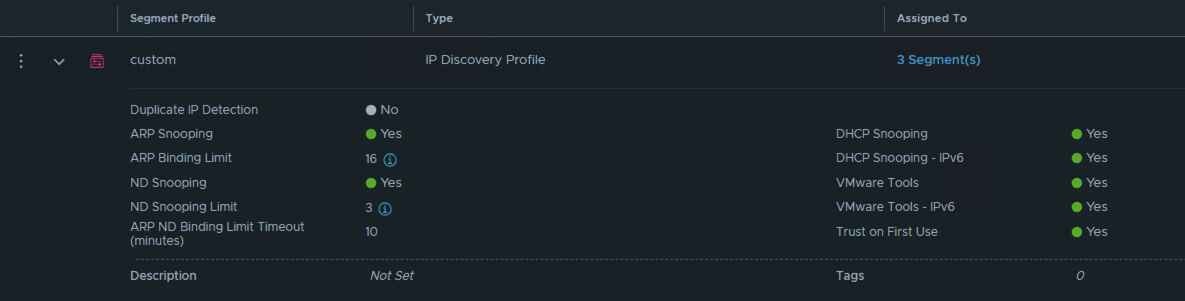

图：NSX中的IP发现配置文件

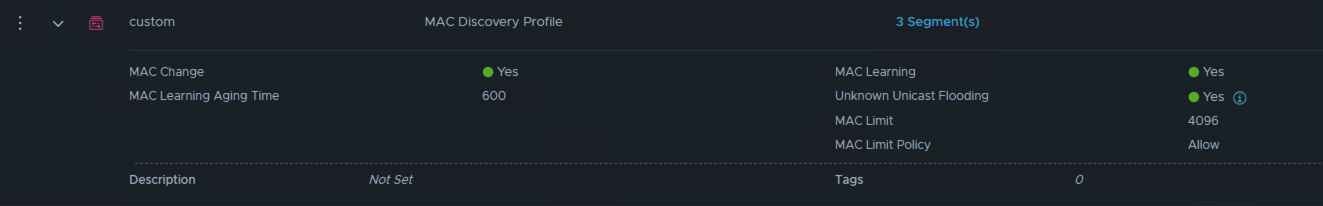

图：NSX中的MAC发现配置文件

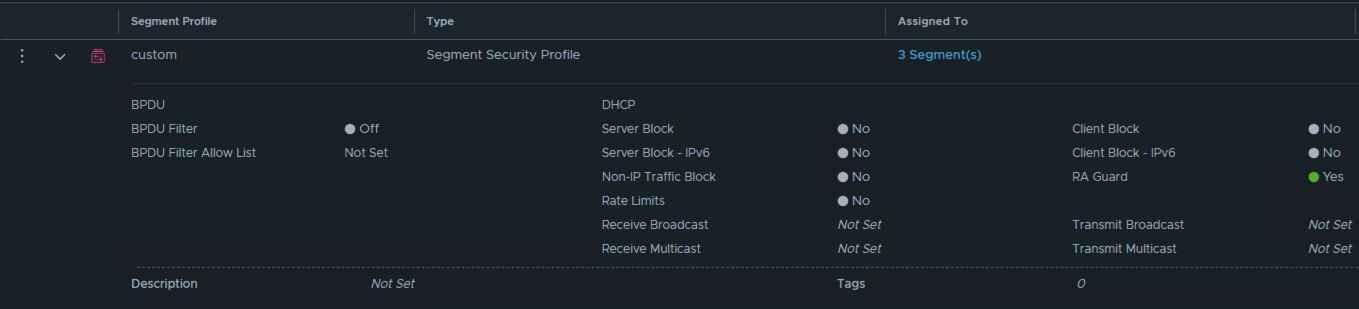

图：NSX中的网段安全配置文件

4.配置文件创建完成后，导航到要使用的叠加细分，编辑该细分并更新细分与配置文件的关联。

5.如果将vCenter用作部署嵌套VCF实验室的目标，则需要在物理交换机上允许VLAN 0、10到25以及40到58，以允许在将进行嵌套VCF部署的vSphere集群内进行主机间通信。

3、目标主机配置

• vSphere 8.0u3和9.0版本已经过测试并受支持

• 独立的非 vCenter Server 管理主机，或由 VMware vCenter Server 实例管理的 vSphere 集群

• 按照指南配置的虚拟标准交换机和端口组

• 需要外部/客户网络

• ESX主机管理IP(每台主机一个)

• 4个CPU、4GB内存和75GB存储用于Holorouter(网络连接可选)

• 备份存储应基于固态硬盘(SSD)/非易失性内存主机控制器接口规范(NVMe)。

• 每个全息甲板环境的全息路由器外部IP地址

• 需要启用NTP服务，并且必须配置NTP服务器。如果将vCenter作为目标，则vCenter集群中的所有主机都必须运行并配置NTP。

4、许可

Holodeck 9.0在“稍后授权”部署模式下仅支持VCF 5.2.x和9.0。此模式下，VCF 9.0自安装之日起90天内、VCF 5.2自安装之日起60天内，所有功能均可使用。该时间段到期后，需要重新部署环境，或者添加许可证。最终用户有责任通过与他们的客户团队合作，确保获取合适的许可证。

部署

1、为 Holodeck 网络准备物理 ESX

每个Holodeck环境都需要一个独立的(无上行链路)vSphere标准交换机和相应的端口组。

前提条件

面向外部的端口组配置了一个 IP 地址，可供在此主机上部署的每个 Holodeck 环境使用。

ESX主机网络配置

此任务介绍了配置名为Holo-PG-A的虚拟交换机和名为Holo-PG-A的端口组的过程。

注意：即使您最初不在Pod内部署第二个站点，也建议为站点2添加第二个交换机和端口组。

为嵌套网络配置 vSphere 标准交换机

1. 创建一个名为Holo-PG-A且MTU为8000的标准交换机。

2. 通过点击上行链路中的X移除上行链路。

3. 验证设置并单击“添加”。

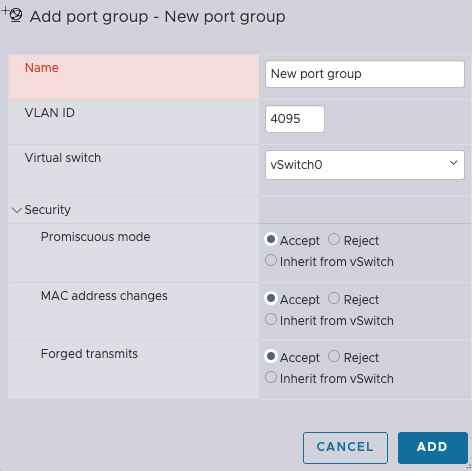

配置全息甲板端口组

1. 添加一个新的端口组

2. 将端口组命名为Holo-PG-A

3. 将VLAN ID设置为4095

4. 将虚拟交换机设置为Holo-PG-A

5. 打开安全性设置，将所有内容设置为允许。

6. 点击添加

2、部署HolorouterOVA

Holodeck 9.0支持将独立ESX主机和vCenter作为目标进行部署。选择下面相应的选项卡，按照针对特定目标的说明来部署Holorouter。

2.1、独立 ESX 主机

1.登录到目标ESX主机的网页界面"https://

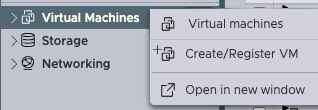

2.右键点击“虚拟机”，然后选择“创建/注册虚拟机”

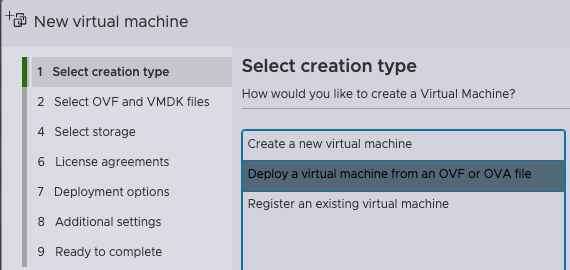

3.在弹出窗口中选择“从 OVF 或 OVA 文件部署虚拟机”

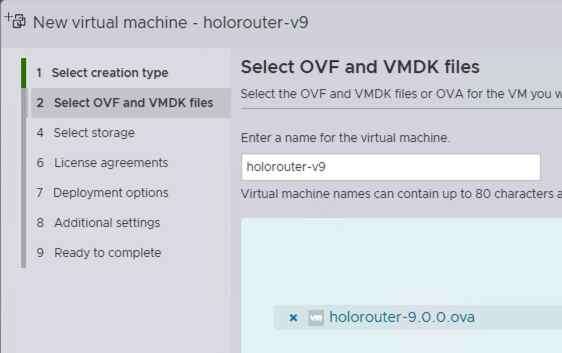

4.为虚拟机命名，并选择您之前下载的Holorouter OVA文件

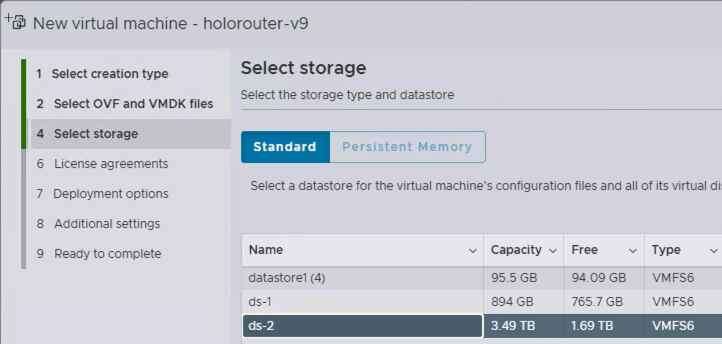

5.选择合适的存储和网络，以便部署你的全息甲板实例。你需要为管理选择一个(外部)端口组，然后为站点A和站点B选择另一个(中继)端口组 - 使用默认的站点配置，你可以有效地为两个站点使用相同的端口组(它们位于不同的VLAN和子网中)。

6.同意最终用户许可协议

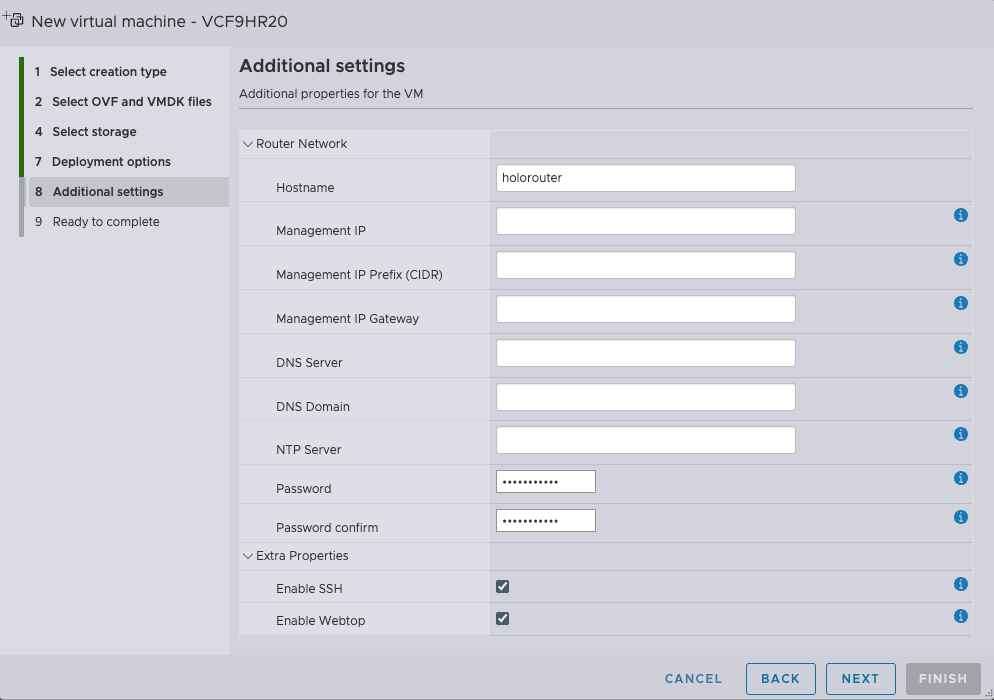

7.若要使用动态主机配置协议(DHCP)，请将文本框留空。如果您的DHCP未提供域名系统(DNS)服务器，请填写该服务器信息。另一种选择是静态分配一个可访问您网络其余部分的管理IP地址、无类别域间路由(CIDR)、网关和DNS。此IP地址可用于访问全息路由器(Holorouter)以及将由全息平台(Holodeck)部署的组件。

8.选中SSH和/或Webtop的复选框

注意：如果选择了网络桌面(Webtop)，你将拥有一个 “轻量级” 桌面，在全息路由器管理IP的30000端口上有一个浏览器可用。此功能无需身份验证，因此请注意不要将其暴露到外部，或者如果你不希望其暴露，则不要选择此选项。

9.点击完成
