ANSYS Fluent16.0 最新破解版

ANSYS Fluent是一款仿真模拟软件，帮助你很好地将实践和理论学习充分地结合起来，功能特别的强大哦！适合于科研人员以及相关的工作学习人员来使用！因为有8.5G，放到网盘地址中去了哦！

ANSYS Fluent介绍

现如今的产品都面临着减轻重量，同时提升结构性能以及设计美感的挑战，复合材料由于其具有高强度、质轻的优点而成为产品重量上的理想选择材料，但是众所周知的是，复合材料具有非均质的材料属性，其性能的实现往往依赖于制造工艺，因此复合材料结构的建模难度很大。

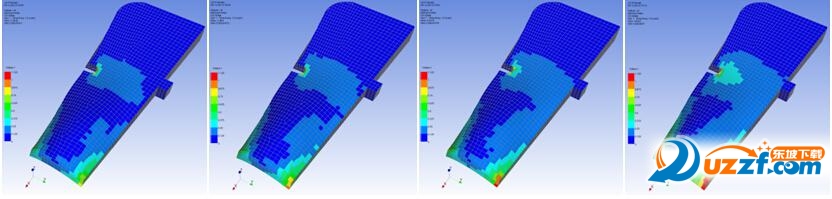

在ANSYS 16.0新版本中，工程师能够轻松完成复合材料结构建模的操作，充分考虑复合材料模型中缺陷带来的影响，实现在保护形状复杂性的同时对复合材料模型中的各层施加正确的截止规则（cut-off rules）。

ANSYS Fluent功能特色

在ANSYS 16.0中，HPC的发展不仅能确保CFD求解器实现尽可能高的效率，还能解决整体仿真过程中影响方案效率和可扩展性的其它问题，无论计算资源是由数百个CPU、数千个内核组成，还是由数十个CPU和数百个内核组成。

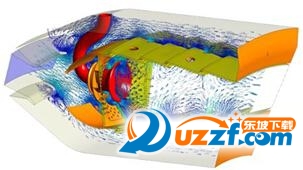

燃气轮机燃烧室仿真

◆ CFX提供的"开箱即用"HPC性能得到明显改善，多级旋转机械等工业应用的基准测试在使用多达2,000个或更多内核时体现出持续的可扩展性。

◆ Fluent推出基于HDF5的案例和数据文件，开启了全并行I/O处理之门，可显著降低读写时间，特别是当使用HPC在数百个或数千个内核上运行仿真时尤为如此。

◆ Fluent和CFX提供的新型HPC网格分区功能现在可提供更高质量的分区，避免大长宽比的单元并可让表面更加平滑，从而改善HPC计算的稳健性、收敛结果和可扩展性。

◆ 基于GPU加速，使用Polyflow的材料处理仿真速度现可提高2~6倍。

◆ 通信的进一步优化打破了Fluent的并行瓶颈问题，尤其是在高内核数（大于10,000）的情况下。在ANSYS 16.0中，燃烧器仿真可扩展至36,000个内核，效率高达到86%，充分展示了这项功能

使用ANSYS FLUENT进行成功仿真计算指南

注：本指南翻译自ANSYS FLUENT 16.0帮助文档。

以下指南能够帮助用户以确保其CFD仿真过程取得成功。在登陆至用户中心寻求技术支持之前，确保已进行以下工作：

1、检查网格质量

在进行FLUENT仿真计算之前，有两件基本的事情需要做：

进行网格检查以避免由于网格连接错误所导致的问题。特别是，用户应当确保软件所报告的最小网格体积为正值。

查看最大网格扭曲度（例如，在模型初始化之后，在Contours对话框中使用Compute按钮进行查看）。作为通用标准，一般来讲网格扭曲度应当低于0.98。用户也可以使用Report Quality功能能计算最小网格正交性。更多的关于网格质量的细节说明可参阅FLUENT用户手册。

2、缩放网格并且检查长度单位

在ANSYS FLUENT中，所有的初始尺寸单位都被假定为"米"。用户应当根据模型的实际尺寸对网格进行相应的缩放处理。其他物理量也可独立的进行缩放。ANSYS FLUENT默认使用国际单位制。

3、使用合适的物理模型

4、设置energy亚松弛因子为0.95~1

对于涉及到共轭传热的问题，当传导率非常高时，小的能量亚松弛因子可能会导致非常缓慢的收敛速度。

5、当使用非结构四面体网格时，采用node-based gradients（基于节点的梯度计算方法）

对于非结构网格，采用基于节点平均的算法要比磨人的基于单元的算法更精确。特别是对于三角形和四面体网格。

6、通过历史残差监控收敛过程

残差曲线用于显示当残差值是否达到指定的收敛精度。当仿真计算结束时，需要检查残差是否已经降低到至少3个数量级（即10-3）。对于压力基求解器，缩放的能量残差必须降低至10-6，缩放的组分残差需要下降到10-5以达到组分平衡。

用户也可以通过监测边界或任何定义的表面上升力、阻力或力矩及其相关的变量或函数。

7、使用二阶离散进行CFD仿真计算，以获得比快速计算更好的计算精度。

收敛的计算结果不一定就是正确的结果，用户应该使用二阶迎风离散格式获取最终的计算结果。

8、监测求解变量的值，以确保值的变化在两次迭代直接可以忽略不计

9、验证属性守恒已达到

计算结束后，需要确保计算域内各物理量达到守恒。除了监控残差和历史变量外，用户还应当检查系统内整体的热量和质量平衡。最低限度，通过计算域边界的通量净不平衡净不平衡量应当小于1％。

10、检查网格依赖性

用户应当确保计算结果是网格独立的，并且使用网格自适应方法那修改网格，或者创建额外的网格以进行网格独立性验证。

11、基于工程判断检查计算结果

如果流动特征看起来不合理，用户应该重新考虑物理模型和边界条件，重新考虑边界位置（或域）的选择。计算域的大小的选择不足（尤其是出口边界）会显著影响计算结果的准确性。
