OrCAD Capture CIS其实就是Cadence公司研发出来的的一款原理图设计软件，其便捷性，专业性赢得了广大工程师的喜爱。虽然对于你们来说一开始会不适应这款工具，毕竟这款和学校学习的Protel很不像。但是幸好小编有给你们带来最全面的教程，能够让你们更快的上手！

OrCAD Capture CIS 中文版优点

快速，直观的设计输入提供了完善的原理图编辑工具

层次设计功能和拼接式设计功能提高了复杂图纸的设计效率

高度整合的元件信息管理系统(CIS)构建的优选元件库，可以加快原理图设计进程，降低项目成本

便于查找元器件，并与MRP、ERP、PDM数据库实现高度集成

Cadence ActiveParts为用户提供了200多万个元件库，便于灵活选择各种设计元件

OrCAD Capture CIS怎么用

OrCAD Capture CIS快速上手教程

安装好软件后，安装点击如下图所示的Design Entry CIS。

会弹出如下图所示的对话框，选择Capture CIS，点击OK。

系统会弹出下图所示的界面。

在弹出的界面中点击File->New->Design

注意：Project和Design的区别是一个Project可以包含很多的Design, 我们在使用中一般选择Design。

New->Designs" border="0" alt="在弹出的界面中点击File->New->Design" src="http://www.zencheer.com/wp-content/uploads/2014/05/new-design-orcad-capture-cis_thumb.png" width="560" height="262" style="height:auto;">

在弹出的对话框中选择你保存你的设计，然后点击OK, 就会弹出如下图所示的设计界面。

对一个新的设计，首先应该是选择设计的图纸的大小，在正旗通信，都用B号图纸。

好了，在新弹出的对话框中，你可以右键图中的SCHEMATIC1, 在弹出的下拉单中选择New Page, 然后重命名，你可以根据设计的需要设计Page 的数量。

OrCAD Capture CIS常用功能介绍

1. Capture CIS设计过程

2. Capture CIS操作环境

Capture CIS有三个主要工作窗口：

管理视窗：管理与原理图相关的一系列文件，相当于资源管理器

Schematic窗口：原理图窗口，相当于一张图纸

信息查看窗口（Session Log）：用于显示相关操作的提示或出错信息

3. Capture设计参数设置

Capture的环境参数包括：系统属性及设计模板两大类。

系统属性包括(Options->Preferences)：

Colors/Print：color setting

Grid Display：set grid display mode

Pan and Zoom：设置放大与缩小的倍数

Select：select mode setting

Miscellaneous：others setting such as Line Style

Text Editor：set something about text editor

系统设计模板参数包括(Options->Design Template)：

Fonts：set all kinds of font

Title Block：标题栏内容的设定

Page Size：要绘制的图纸大小

Grid Reference：边框的设定与显示

Hierarchy：设置阶层的属性

我们都是用B号图纸，所以这个基本不会重新设置。

4. 开始绘制电路图

新建Design后，进入Schematic窗口，则在窗口右边会出现下图的工具栏：

4.1 Place part（放置器件）

在Capture CIS中，找元器件非常的方便，可以很容易查找并调出使用。点击Place part快捷按钮或点击Place->Part将调出如下对话框：

点击Part Search…按钮，调出下面的器件搜索对话框：

4.2 连线及放置数据总线(Place wire or bus)

点击Place wire(或place bus)按钮进入连线（或放置数据总线）状态，此时鼠标变成十字形，移动鼠标，点击左键即可开始连线（或放置数据总线）。连线时，在交叉而且连接的地方会有一个红点提示，如果你需要在交叉的地方添加连接关系，点击place junction，把鼠标移动到交叉点并点击左键即可。放置数据总线后，点击place bus entry按钮放置数据总线引出管脚，管脚的一端要放在数据总线上。

4.3 放置网络名称(place net name)

点击place net alias按钮，调出place net alias对话框，在alias对话框中输入要定义的名称，然后点击OK退出对话框，把鼠标移动到你要命名的连线上，点击鼠标左键即可。

注意：数据总线与数据总线的引出线一定要定义网络名称。

4.4 放置电源和地(place power or GND)

点击Place Power（或Place GND），调出如下对话框：

4.5 放置端口与分页图纸间的接口

点击Place Hierarchical Port(或place Off-page connector)放置端口(或分页图纸间的接口)，调出如下对话框：

对于端口，不同端口之间的区别在于其类型的不同，它的类型可以从它的TYPE属性中得知，双击端口或选中端口并点击右键在弹出菜单中选择Edit Properties，调出如下窗口：

4.6 添加文字(Place Text)

点击Place Text…按钮，系统弹出如下对话框：

5. 原理图绘制后续处理

原理图绘制好之后，接下来就是对电路图进行DRC检测，生成网表及材料清单。

注意：对原理图进行后续处理，在Capture中必须切换到专案管理窗口下，并且选中*.DSN文件。

5.1 DRC检测(Design Rules Check)

点击DRC检测按钮或(Tools->Design Rules Check)，调出如下设置对话框：

orcad中 capture CIS 与capture有什么区别

CIS （Component  Information System）是元器件信息管理系统 在CIS模块，不但有助于元器件的使用和库存实施高效管理，而且还具有互联网元器件助理ICA（Internet  Component Assistant） 功能，可以在设计电路图过程中，通过Internet，从而指定网点提供的元器件数据库查阅元器件，从而可以将查到的元器件应用到电路设计中去，或添加到 OrCAD符号库中去。

Capture 和 Capture Cis 的 差别就是，后者包括 CIS 模块，而前者不包括。

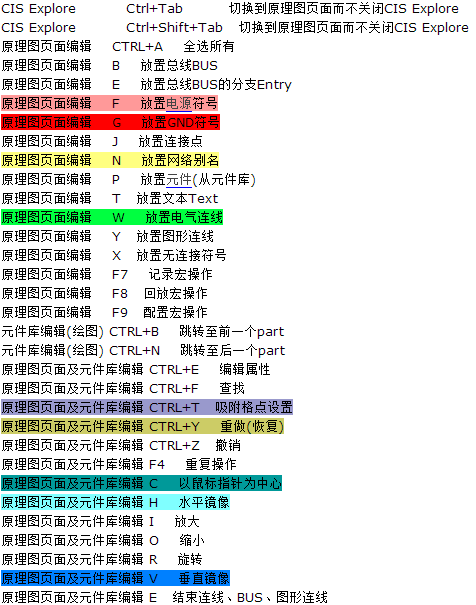

OrCAD Capture CIS快捷键
