TLM3229G系列液晶电视电源板维修手册内容介绍

……

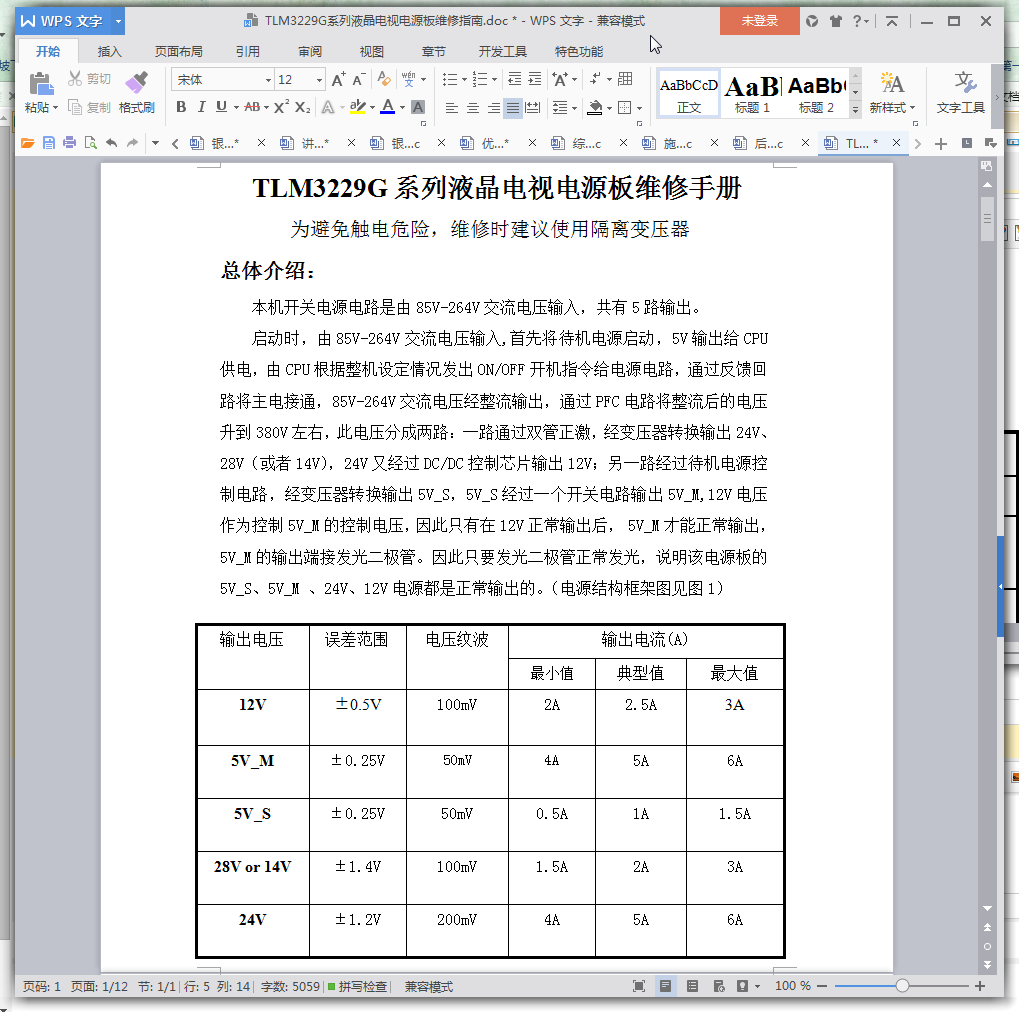

总体介绍：

本机开关电源电路是由85V-264V交流电压输入，共有5路输出。

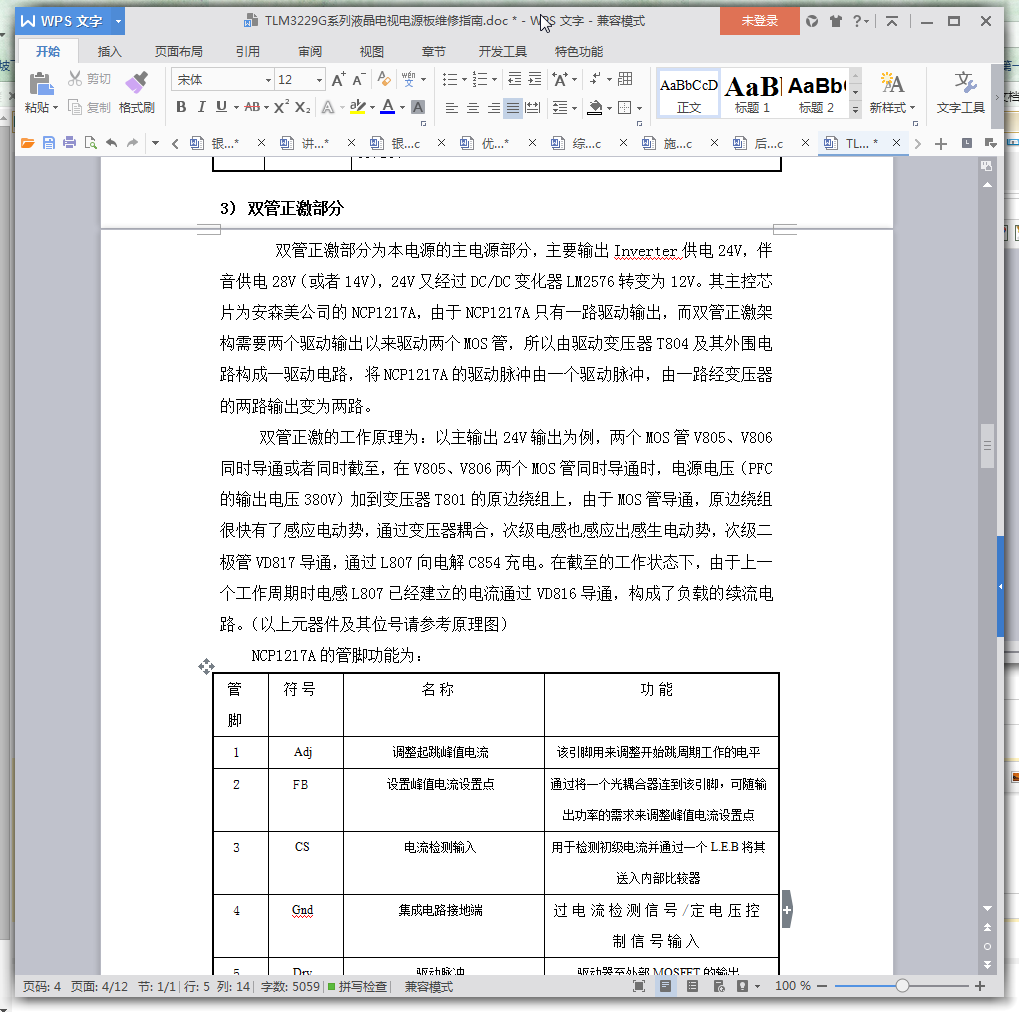

启动时，由85V-264V交流电压输入,首先将待机电源启动，5V输出给CPU供电，由CPU根据整机设定情况发出ON/OFF开机指令给电源电路，通过反馈回路将主电接通，85V-264V交流电压经整流输出，通过PFC电路将整流后的电压升到380V左右，此电压分成两路：一路通过双管正激，经变压器转换输出24V、28V（或者14V），24V又经过DC/DC控制芯片输出12V；另一路经过待机电源控制电路，经变压器转换输出5V_S，5V_S经过一个开关电路输出5V_M,12V电压作为控制5V_M的控制电压，因此只有在12V正常输出后， 5V_M才能正常输出，5V_M的输出端接发光二极管。因此只要发光二极管正常发光，说明该电源板的5V_S、5V_M 、24V、12V电源都是正常输出的

……

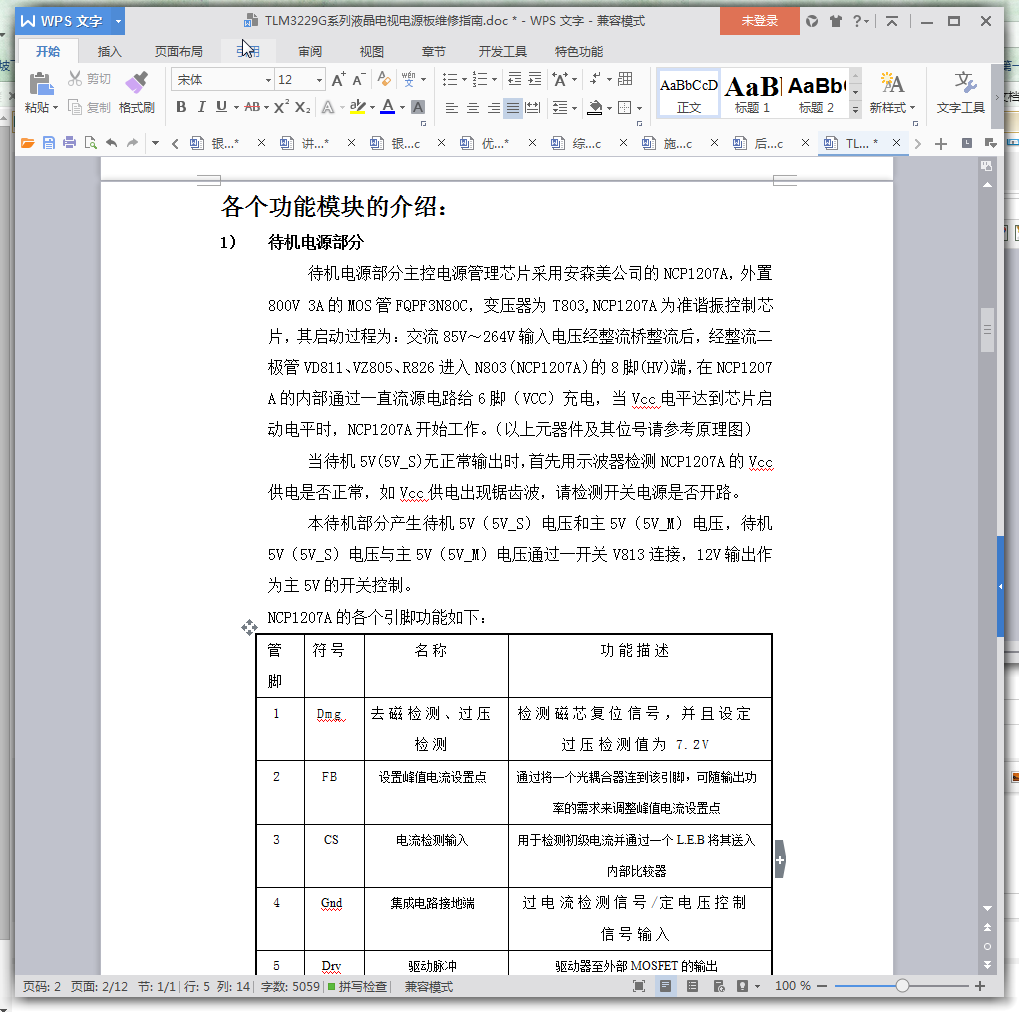

1）待机电源部分

待机电源部分主控电源管理芯片采用安森美公司的NCP1207A，外置800V 3A的MOS管FQPF3N80C，变压器为T803,NCP1207A为准谐振控制芯片，其启动过程为：交流85V～264V输入电压经整流桥整流后，经整流二极管VD811、VZ805、R826进入N803（NCP1207A）的8脚(HV)端，在NCP1207

A的内部通过一直流源电路给6脚（VCC）充电，当Vcc电平达到芯片启动电平时，NCP1207A开始工作。（以上元器件及其位号请参考原理图）

当待机5V(5V_S)无正常输出时，首先用示波器检测NCP1207A的Vcc供电是否正常，如Vcc供电出现锯齿波，请检测开关电源是否开路。

本待机部分产生待机5V（5V_S）电压和主5V（5V_M）电压，待机5V（5V_S）电压与主5V（5V_M）电压通过一开关V813连接，12V输出作为主5V的开关控制。

……

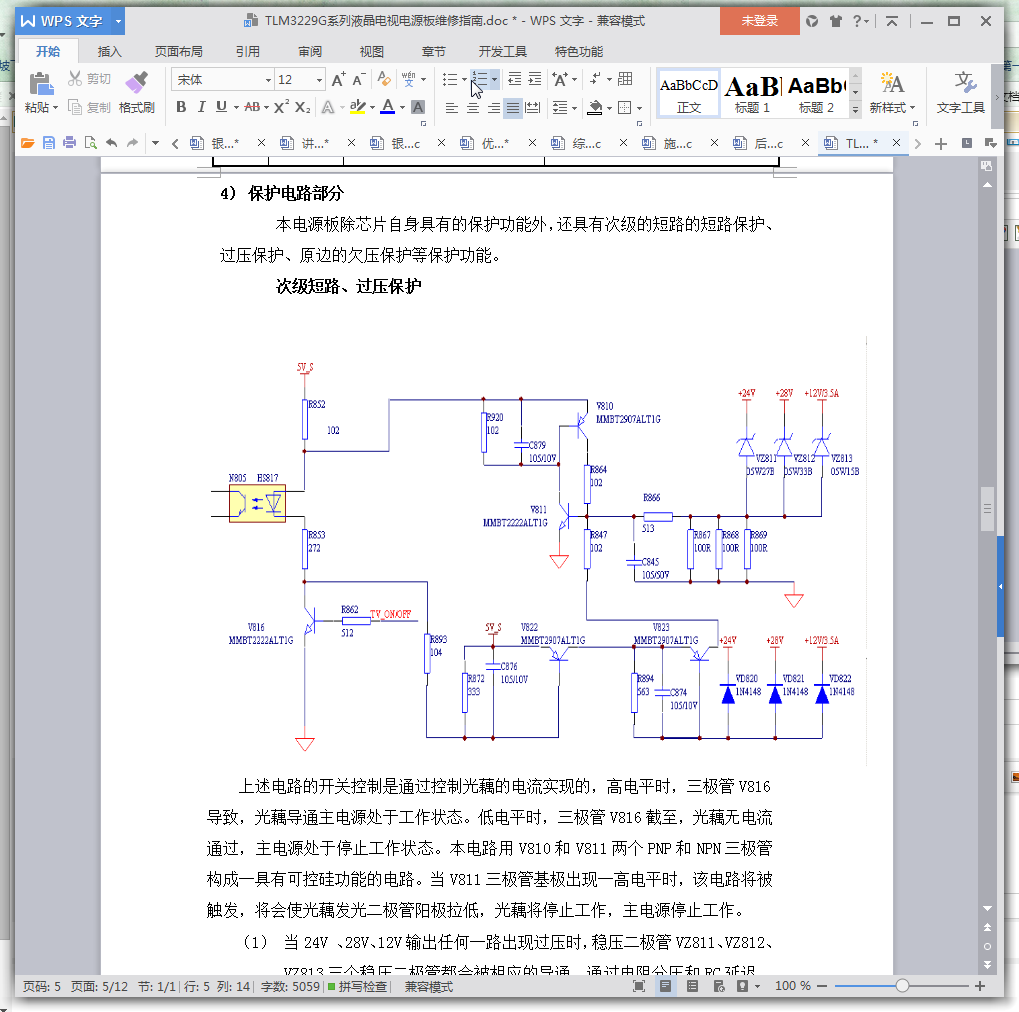

原边的欠压、PFC过压保护

在正常工作时，由于整流桥输出电压在310V左右，会导致VZ805导通，电源控制芯片N803，正常工作。当输入电压跌至不足以导致稳压二极管VZ805导通时，对于PNP三极管V808及V817，由于其基极出现低电平，所以三级管V808及V817都导通，V808的导通导致N803的1脚电平出现高于N803过压保护点（7.2V）一高电平, 从而导致芯片过压保护，芯片N803停止工作。三极管V817的导通，会使三极管V807的基极出现一低电平，导致三级管V807截至，由于V807的截至，导致芯片N801的供电被切断，从而N801停止工作。由于N801及N803都停止工作，所以当输入欠压时，原边电解中即使存在电量，也无法输送至次级，从而实现了欠压保护也消除屏闪现象的出现。同时电路中R907、R908、R909、R841对于输出电解电容上的电压进行检测，当R909两端的电压超过15V时，三极管V819导通，三极管V817导通，三级管V807截至。从而切断V801的供电。从而防止电解电容上的电压继续升高，而起到PFC过压保护的目的

……
