CCAD(CAD软件)8.3 官方绿色版

CCAD(CAD软件)易用、功能强、图库丰富的中文免费CAD 软件，还可直接导入导出 AutoCAD DWG/DXF 格式文件，适用于机械、电子、电气、电力、建筑行业。 欢迎各位小伙伴来下载电子教程及各类图库。

CCAD(CAD软件)使用方法

CCAD概念简单,符合人工设计绘图习惯,内含CAD教程和教学电影,提供机械/电气等CAD图库和设计资料,CAD初学用户一看就会,一用就熟. 每一个CCAD用户,不论是否熟悉电脑,是否接触过CAD软件,只要有基本设计绘图知识或经验,无需培训,边用边学,很快就能用CCAD绘图.

CCAD基本概念如下:

F1帮助键

把鼠标移到CCAD的菜单或按钮上，按 F1 键，即可获得该项菜单或按钮的联机帮助信息。

有些联机帮助信息的首行带一个“看电影”的按钮，点击该按钮即可看到相关的教学电影。

初学者应该常用F1 键查看鼠标所在按钮的帮助信息。观看相关的教学电影。

界面

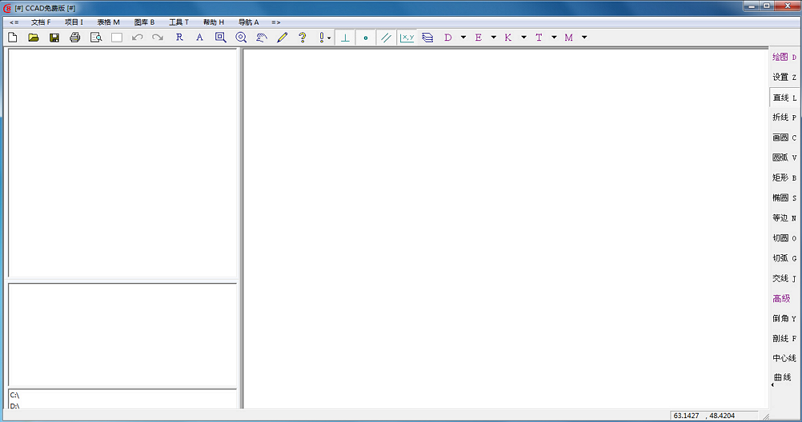

CCAD界面由主菜单、主工具条、右侧CAD菜单、主窗口、辅助窗、文件管理窗等组成。

主窗口和辅助窗均为图形窗口，主窗口用来绘图，辅助窗用来浏览。

主辅窗口中的图形可互相复制和移动，主窗口允许存盘和另存，辅助窗不允许存盘。

主菜单上首个图标“<＝”用来隐藏／打开文件管理窗。

CAD菜单

主工具条上有D  E  K  T  M 五个字母热键，用来在屏幕右侧交替显示绘图、编辑、图块、文本、标注

五个CAD菜单。菜单热键和操作热键两个字母组合就能快速选定操作按钮，用不着鼠标在屏幕上移来移去。

如 DL 表示画线，DC 表示画圆。为方便左手选单，字母键“L”可用数值键“1”代替。

文件

文件管理窗左下角有六个按钮，可分别显示图样、技术文件、DWG文件、图像、图块、图库等六类不同文件。

· CCAD图样文件：*.dcc

· CCAD技术文件：*.tcc

· AutoCAD文件： *.dwg　*.dxf

· 图像文件：　　*.bmp　*.jpg　*.png　*.tif　*.gif

· 图块文件：　　*.bok

· 图库文件：　　*.flb(符号库) *.plb(工程库) *.pdf(PDF资料库)

图样文件是单页文件，可含标题栏、明细栏、图中表。

技术文件是多页文件，可含设计表、生产表、外部图样。

打开技术文件后，鼠标点击右下角“第页”区可逐页浏览文件，点击“共页”区可添加表、添加页、添加数据等。

图库分符号库、工程库、PDF资料库。可从文件管理窗打开图库文件，也可从“主菜单－图库”菜单下打开图库文件。

用户可将PDF资料、图集、手册等复制到“CCAD8\Library\参考资料”下，即可在工程库下快速打开和浏览。

选点

作图时，可通过以下三种方法选取点：

在屏幕上用光标任取一点；

用光标选定蓝色的导航点；

按回车或空格键，可弹出座标输入窗输入座标。

按鼠标右键或Esc键，可关闭座标输入窗。

正交开关

正交开关图标“⊥”位于主工具条上，热键为 Tab。

用画水平线或铅垂线时，应打开（按下）正交开关。画斜线时，应关闭（弹起）正交开关。

导航开关

选点时，光标被吸附到邻近实体的某点并在该点画出蓝圈，叫点导航。

光标被吸附到临近的某条直线或其延伸线上，叫线导航。

主工具条上点导航开关为“●”，主工具条上线导航开关为“//"，热键为“～”。

智能笔

主工具条上的智能笔兼备写字笔、填表笔、属性拾取等多项功能。

智能笔点中空白区，则开始写字。

智能笔点中表格区，则开始填表。

智能笔选中某实体，则拾取该实体的属性作图(点什么画什么)。

例如：用智能笔选中一圆，随后可绘制与该圆颜色、线型、线宽完全相同的圆。

动态输入

动态输入开关位于主工具条上，热键是 F8 和 Tab

动态输入开关打开时，可在光标处动态显示和输入画线长度、画圆半径、圆弧转角等

用 Tab 键切换动态显示与动态输入模式。用 Ctrl+Tab 键反向移动光标

方位座标

方位座标是以当前(蓝色)参考点为零点，给出下一个输入点的方向、距离、转角的一种座标表达方式。

由中文拼音Shang(上)、Xia(下)、Zuo(左)、You(右) 的首字母“S、X、Z、Y"确定方向，

如 S100,30 表示输入点相对参考点偏上100后顺时针旋转30度。以下为方位座标的几种常见形式：

 S50　　　　　　 相对参考点偏上50

 S100/2　　　　　同上

 X50　　　　　　 相对参考点偏下50

 Z50　　　　　　 相对参考点偏左50

 Y50　　　　　　 相对参考点偏右50

 Y200,X100　　　 相对参考点偏右200，偏下100

 X100,Y200　　　 同上

 S100,30　　　　 相对参考点偏上100，顺时针旋转30°
