社会上总有那么多危险的事情发生，在家里也要小心，避免被小偷光顾，我们的门禁就要安装的特别好了，那么如何安装呢，一起来看看这款门禁安装示意图吧。

门禁安装的时候，我们要进行现场考察，查看现场环境及门的材质等，确定适合安装哪种锁。若甲方有要求，则要按照甲方要求做，若还有更好的方案可现场提出，并与甲方协商确定最终施工方案。



门禁系统详细安装接线图要看你选用的产品而定。

一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。

一般接线方式：

①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到

NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC

的，通常接NO端至接门禁电源的PUSH端）。

④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、

DATA0、DATA1)。

⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP

通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还

需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。

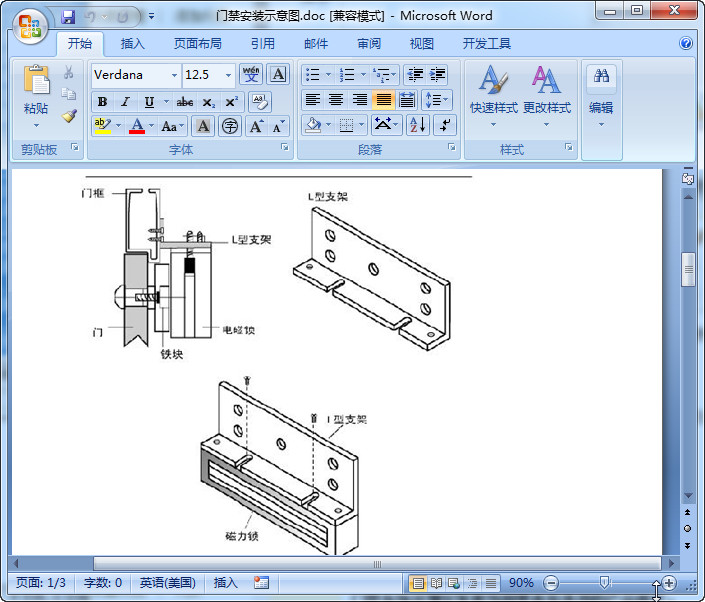

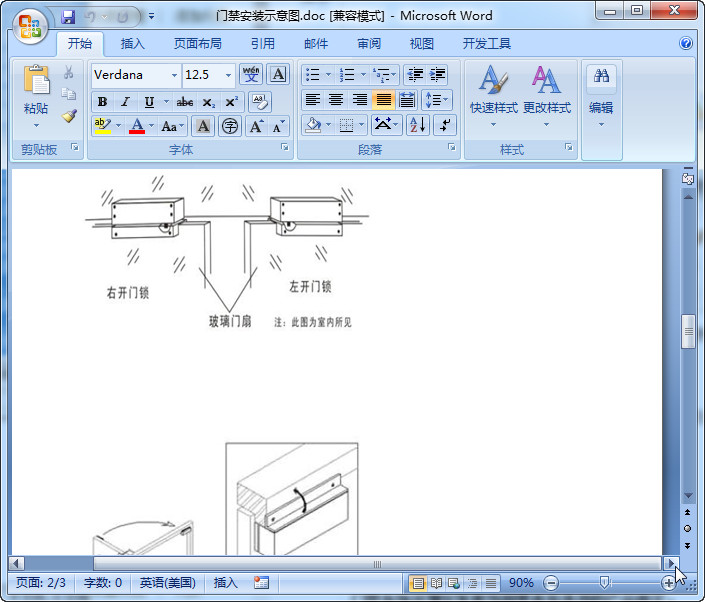

门禁安装示意图Word格式免费版
