诺诚NC转换器(eng转nc软件)6.2 最新破解版

数控加工文件很多机床都不能兼容，这是由于加工代码文件不同的原因，东坡小编带来的诺诚NC转换器就能帮你解决这个问题，它能帮助你的机床兼容更多的CAM软件，发挥它的最大功效，小编压缩包内还附有详细的使用教程，有需要的欢迎下载！

诺诚NC转换器怎么用

使用方法

1、和其它windows应用程序类似，软件安装后，在电脑桌面上和开始菜单的程序组里都会有诺诚NC转换器的快捷方式。双击桌面上的快捷方式，或者选择开始菜单中的“所有程序”—— “诺诚NC转换器6.1”，都可以打开程序。

2、软件启动画面消失后，会自动出现下面的“eng文件转换为NC文件”对话框。

对话框中的参数含义说明如下。

前面已详细说明缓降速度、切削速度、安全高度和缓降高度的含义，不再重述。

文件精度：选中标准精度，生成的nc文件中的坐标值精确到小数点后3位小数；选中高精度，生成的nc文件中的坐标值精确到小数点后4位小数。

输出eng文件中的速度指令：如果不选中复选框，生成的nc文件中的切削速度是这里的设定值；如果选中了复选框，生成的nc文件继承了eng文件中的速度值。

注：1.只能转换出En3d5.x、eng5.01格式的eng文件中的速度值。

2.无论是否输出eng文件中的速度指令，转换出的nc文件都包含这里设定的缓降速度。

圆弧离散：有些数控系统不能识别G代码文件中的圆弧运动指令G02和G03；也有些数控系统虽然能识别圆弧指令，但不能识别大于四分之一圆弧的圆弧指令；还有些数控系统只能识别XY平面上的圆弧运动指令。同时，各种数控系统对圆弧指令的具体格式也有要求。如果您使用的数控系统不能很好的识别本软件系统生成的圆弧指令，就需要对圆弧进行离散，把圆弧离散为短直线输出。选中“XY面圆弧离散”，把XY平面上的圆弧离散为短直线输出；选中“ZX面圆弧离散”，把ZX平面上的圆弧离散为短直线输出；选中“YZ面圆弧离散”，把YZ平面上的圆弧离散为短直线输出。圆弧指令具有加工质量好、加工效率高、机床运动平稳、文件小有利于传输和加工等优势。因此我们建议，除非不用不行，不要选择圆弧离散。

暂停指令：如果nc文件中没有暂停指令，刀具以缓降速度下刀进入材料之后，会马上变换为以切削速度运动，来切削工件。您可能出于工艺上的需要，想让刀具在以缓降速度下刀进入材料之后，以切削速度加工工件之前作短暂的停顿。暂停指令就是专门为满足您上述需要而设置的。选择暂停指令后，生成的nc文件中会包含下刀后延迟的指令。使用包含暂停指令的nc文件驱动机床加工工件时，刀具在以缓降速度下刀进入材料之后，会作短暂的停顿，然后以切削速度运动，加工工件。暂停指令为G04，其格式如下：

G04 X_____

或

G04 P_____

或

G04 F_____

上面X、P、F均为地址符，其后为暂停时间。其中地址符X、P适用于和fanuc系统兼容的数控系统以及fanuc系统；地址符F适用于和西门子系统兼容的数控系统以及西门子系统。地址符X、F后的时间单位是秒；地址符P后的时间单位为毫秒。秒和毫秒之间的换算关系为：1秒=1000毫秒。您要根据您的数控系统对G代码指令的要求选择合适的地址符。选择地址符P时，后面设定的时间必须为整数。下面举例说明暂停指令的用法。比如，如下图所示，您设定了暂停指令有效，并选择了地址符X。

生成的G代码文件中会包含下面的指令G04X5

表示暂停5秒钟。

如果如下图所示，您设定了暂停指令有效，并选择了地址符P。

生成的G代码中会包含下面的指令

G04P5000

表示暂停5000毫秒。

3、在上面对话框中设定好各项参数后点击“输入”栏中的浏览按钮。

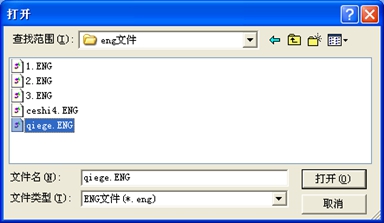

4、执行完第四步出现下面选择文件对话框，在其中选择打开要转换的eng文件。

5、点击转换文件对话框 “输出”栏中的按钮，打开下图所示的浏览文件夹对话框，可在其中选择输出nc文件的存储位置。

注：如果不执行这步操作，nc文件默认存储在eng文件所在的文件夹中。

6、点击上面对话框中的按钮，关闭对话框。点击eng文件转换为NC文件对话框中的按钮，开始转换文件。

7、转换完后出现下面的对话框，提示转换完成。

8、点击第八步对话框中的关闭按钮“”，关闭对话框，完成文件转换。在转换文件对话框中的“输出”栏中显示的位置保存生成的nc文件。

9、如果要继续进行文件转换，继续从上面的第四步开始执行即可。如果不再转换文件，点击文件转换对话框中的按钮，然后点击程序窗口右上角的按钮，关闭程序。

诺诚NC转换器功能特色

1.把eng文件转换为通用G代码nc文件。

2.转换eng文件中的F指令和S指令。

3.对eng文件进行批量转换。这个功能对要一次转换多个eng文件的使用者非常有用。

4.按刀具拆分nc文件。软件在转换包含多把刀路径的eng文件时，可以自动生成多个nc文件，每个nc文件对应一把刀具。

5.生成第四轴加工代码。把三轴加工的eng文件转换为旋转轴加工代码。此文件可驱动您的机床进行转轴加工。

6.在对eng文件转换时可以自动添加下刀后暂停指令G04，满足特定用户的特殊要求。

7.自动对通用nc文件添加下刀后暂停指令G04。

诺诚NC转换器更新内容

1、修正了转换某些包含多把刀具文件时，刀具信息错乱的问题。

2、修正了转换JDPaint5.5格式文件时，圆弧离散功能存在的问题。

3、增加功能，批量转换JDPaint5.5格式文件；对JDPaint5.5格式文件按刀具拆分。

4、完善了文件编辑功能。
