程序员在编程中要怎样查看gtk中WAV文件的波形呢，东坡带来的GTKWave就是一款非常好的处理语音信号数字的工具，它能通过波形的幅利叶变换来分析波形，推荐给有需要的朋友下载使用！

GTKWave功能介绍

GTKWave是一个使用GTK的WAV文件波形察看工具，能从波形的幅利叶变换分析波形，支持Verilog VCD/EVCD文件格式，是语音信号数字处理的好工具。

GTKWave怎么用

GTKWave教程

然后来张目录想到文件：

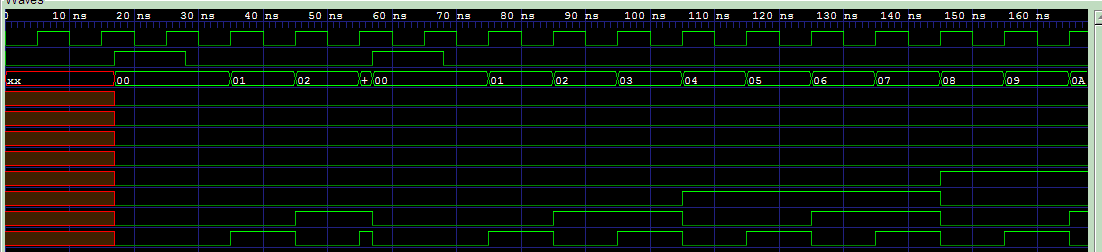

单机test后出现c1，单击c1出现下面的signal，然后把signal里的信号拖到右侧的signals里，就可以看到下图所示的波形了。

在counter.v文件里有这么一句话：

点击(此处)折叠或打开

always @(posedge clk)

out <= out 1;

说明out在时钟上升沿到来时就加1，
并且在counter_tb_gtk.v文件里有：

点击(此处)折叠或打开

initial

begin

#17 reset = 1;

#11 reset = 0;

#29 reset = 1;

#11 reset = 0;

#100 $stop;

end

和

点击(此处)折叠或打开

reg clk = 0;

always #5 clk = !clk;

就是说clk的周期是10ns，（文件收有定义：`timescale 1ns/1ns），且看下面的reset的动作！有点hold不住啊！~哈哈~~

点击(此处)折叠或打开

always @reset

if (reset)

assign out = 0;

else

deassign out;

当reset由低电平变为高电平时，（上升沿是不起作用），则assign有效，并一直保持这个赋值（直到遇到deassign），out=0，out的值会一直保持“assign Q = 0；”，直到reset来一个低电平为止（deassign Q语句执行）。
附：
deassign用于取消之前由assign赋值给某寄存器的值，也就是说，使用assign给寄存器赋值之后，这个值将一直保持在这个寄存器上，直到遇到deassign为止。
