进玉电极模块，一款超级棒的电极标准工具箱。非常的实用，而且还能够进行图纸的绘制，而且所有的所的的铜公都可以刻字了。有需要的话，就来东坡下载使用吧！
进玉电极模块简介
进玉电极编程工具是UG编程师常用的电极标准件工具箱，使用其可以快速地创建关于UG编程中各类铜公及放电加工图纸。
UG10.0如何装进玉电极编程工具

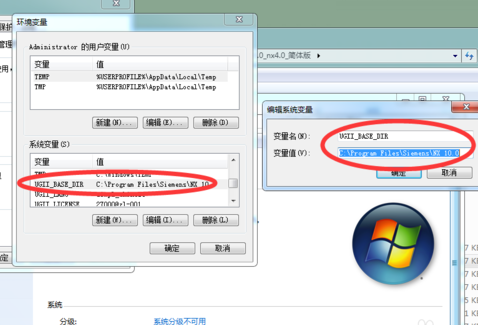

1、在没有对进玉电极安装前，请先打开你电脑的环境变量，在系统变量中，把UGII_BASE_DIR的值设为UG10.0的安装路径。

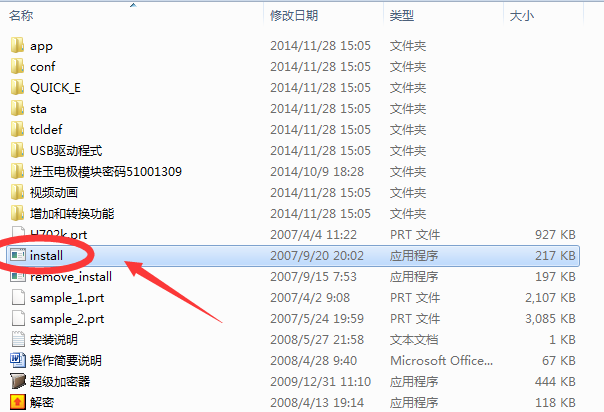

2、打开进玉电极编程工具箱，点“install.exe”文件进行安装；

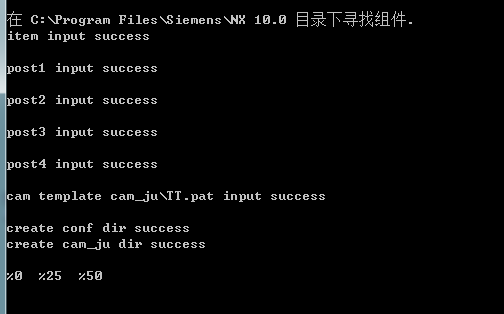

3、在执行过进玉电极编程工具箱安装后，其弹出的安装界面如下，当安装完成后，系统会提示你单击回车键。

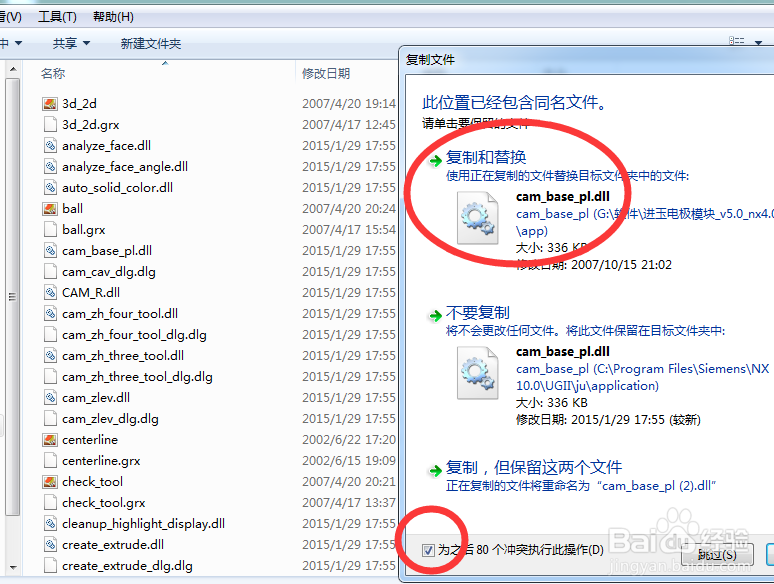

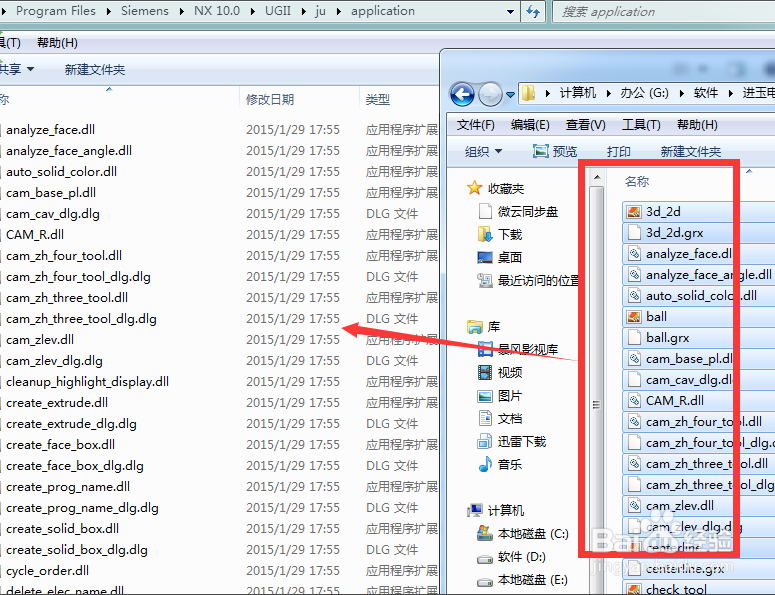

4、把进玉电极包下的app\目录下的文件都复制到C:\Program Files\UGS\NX 4.0\UGII\ju\application下进行替换。

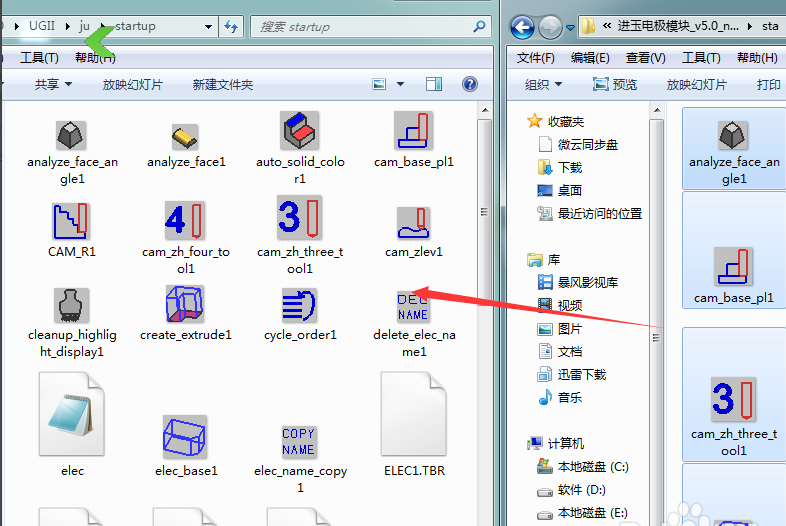

5、把sta\目录下的文件都复制到C:\Program Files\UGS\NX 4.0\UGII\ju\startup下面即可.

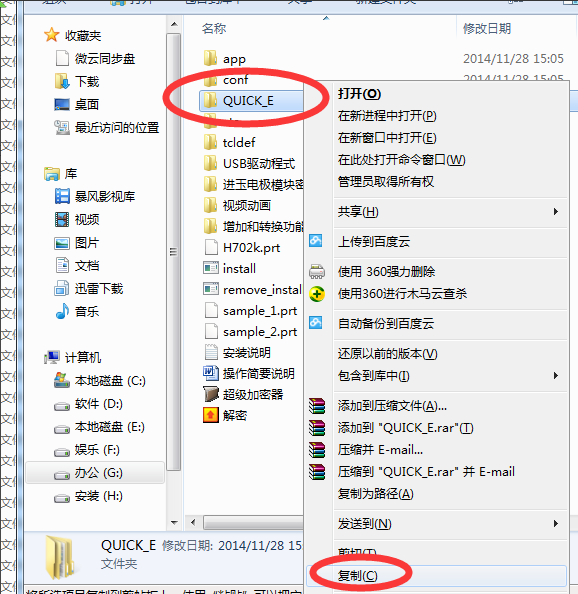

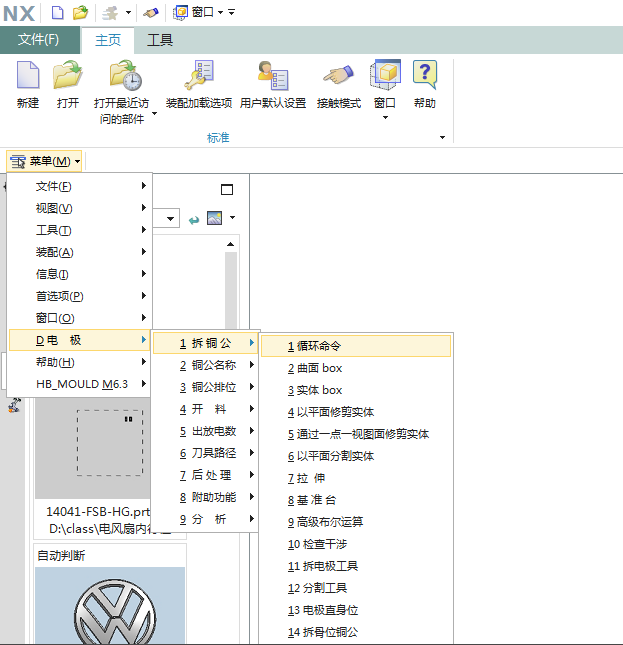

6、再把QUICK_E目录复制到D盘下,到此进玉工具箱就安装完成了，启动UG10.0，就可以看到软件中有进玉电极工具箱了。
进玉电极模块增加和更改的功能
1、所有的图纸支持了竖向与横向摆放。
2、增加了基准台不取整数选项。
3、“大众化EDM图纸”中的模仁上视图中的铜公外形线可以设置为粗线和细线，隐藏线可以设置为不要、虚线和实线，请在“config_edm_sheet.def”文件中查看标题“elec_on_mr_line_disp_width:”和“elec_on_mr_hidden_line_disp:”。增加了可以在对话框中输入多个模仁层。
4、把“设定特殊铜公的EDM”改为了“设定电极信息”。
5、在基准台对话框中加上了“设定电极信息”功能。
6、拉伸功能增加了“以轴向拉伸”功能。
7、程式单改为了用户自定义的方式。程式单可以设置为横向或竖向的。所有的参数都可以自定义，包括程式名格子，刀具格子，最大进给率格子等，如：不要刀具格可在“config_prog_sheet_elec.def”(电极自定义文件)或“config_prog_sheet_mr.def”(钢件自定义文件)中把对应的选项设为0为可以了。具体请看V5版的语音视频。
8、以单个电极开料的开料单改为了自定义方式。就象“大众化的EDM图纸”和程式单一样所有的参数都是可以自定义的。另外：“以单个电极开料”时不用铜公排位的，即不再需要您把铜公的方向转正了,从侧边放电的电极可以自动识别方向。长与宽方向的识别方法是哪个长哪个就是长方向。, w1 k8 d4 L" h0 b
9、增加了以实体画对角线功能。如果是一个正常的铜公可以有功能画对角线，这样就便于用其他软件拆的电极转到UG中出放电数。
10、增加了以曲面画对角线功能。
11、增加了打开下一页图纸功能。
12、增加了分析两点间距离功能。
13、刀路方面有很大改进，支持用模板加工，可能定义14个刀路模板，按不同的电极形状调用不同的加工模板，加工模板可以自定义。如：定义多少把刀、加工顺序等。
14、把原来的“config.def”用户自定义文件细化为7个用户自定义文件。
