最近有些朋友在问我，你们东坡网站上有没有关于电气方面的小工具呢。肯定是有的，只是可能没有那么完善，今天小编就来完善一下，带给大家这款色环电阻值计算器哦！

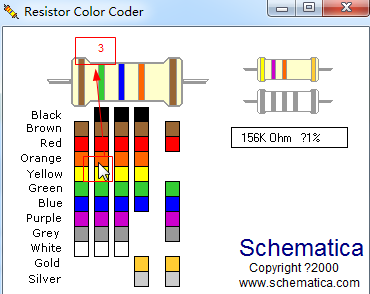

色环电阻计算器V1.3是一款色环电阻识别工具，可识别四环和五环电阻的阻值。采用所见即所得的识别方法，点击色环，可设置颜色，瞬间识别电阻值。是同类软件中，操作最为方便、界面最为直观的一款软件。

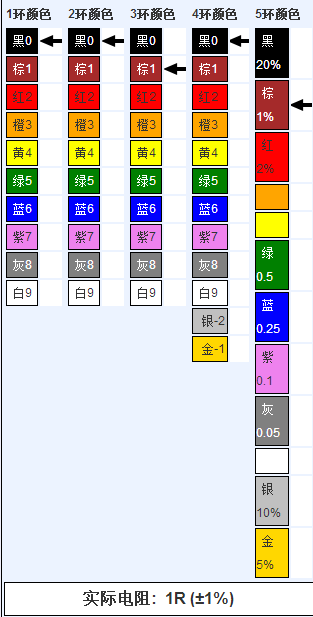

色环电阻标示值：

黑，棕，红，橙，黄，绿，蓝，紫，灰，白，金，银，无色

0， 1， 2， 3， 4， 5， 6， 7， 8， 9， 5%， 10%，20%

色环电阻标示值记忆口诀：

棕一红二橙是三，四黄五绿六为蓝，七紫八灰九雪白，黑色是零要记牢，金五银十表误差，无色误差为二十。


1、四色环电阻

四色环电阻就是指用四条色环表示阻值的电阻，从左向右数，第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度）。

例如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表10倍）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。

2、五色环电阻

五色环电阻就是指用五色色环表示阻值的电阻，从左向右数，如图所示。第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。

例如一个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表1倍）、第五环为棕色（代表±1%），则其阻值为220Ω×1=220Ω，误差范围为±1%。


色环电阻值计算器(Resistor Color Coder)1.0 最新免费版
