ERwin数据建模软件

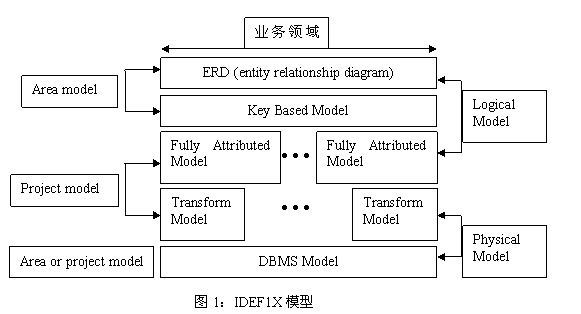

ERwin支持 IDEF1X和 IE两种建模方法，两种方法都适用于大规模企业级数据库建模。本文将采用 IDEF1X进行建模，它是由美国空军开发出来的一种建模方法，被广泛应用于政府机构的各种项目里，是在实践中逐渐成熟起来的一种建模方法。从需求规范开始，随着对项目了解的深入， IDEF1X用一系列逐步细化的模型来进行建模，直至生成最终物理数据库，如图 1所示：


使用ERwin数据建模软件进行建模

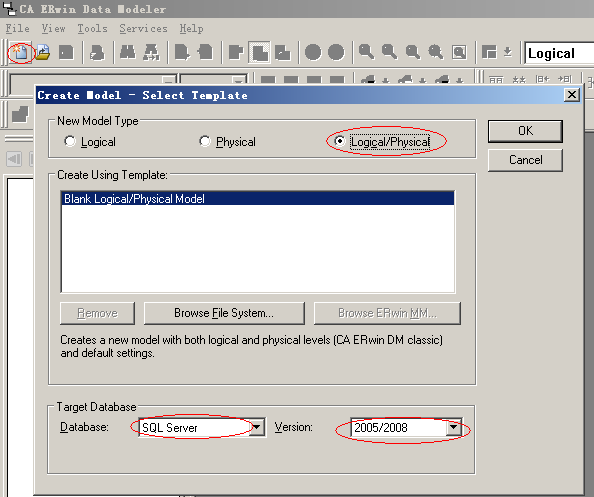

下面我们开始使用 ERwin。打开 ERwin，点击工具条上的“ Create Model”按钮，在弹出窗口中选择“ Logical/Physical”，目标数据库选择“ SQL Server”，版本选择 2005/2008（选择的数据库在后面过程中可以修改）。如图 2所示：

点击“ OK”之后出现 ERwin的工作区， ERwin缺省采用 IDEF1X表示法，如果想用 IE表示法可修改模型属性。

创建实体

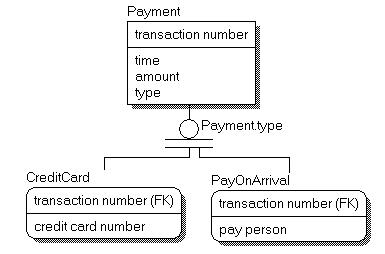

实体分为 Dependent Entity和 Independent Entity两种， Dependent entity用普通的矩形表示，这类实体不依赖其它实体的属性来标志自己的实例。另一类实体则需要把外键做为主键的一部分，即依赖其它实体来标志该实体的实例，这类实体用圆角矩形来表示，这两种实体稍后都会用到。

创建第一个实体 Customer并为其添加属性：

点击工具栏上的“ Entity”按钮，然后点击工作区的任意部分就会创建一个新的实体，命名为“ Customer”。实体的属性区域分为键区（存放实体的主键）和非键区（存放非主键属性），当定义关系时， ERwin会自动根据关系类型，把外键摆放在键区或者非键区，用户也可以通过拖拽来调整属性的位置。

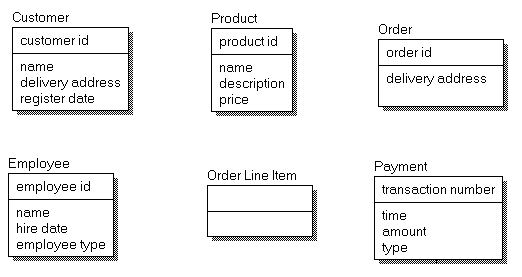

图 3：创建实体

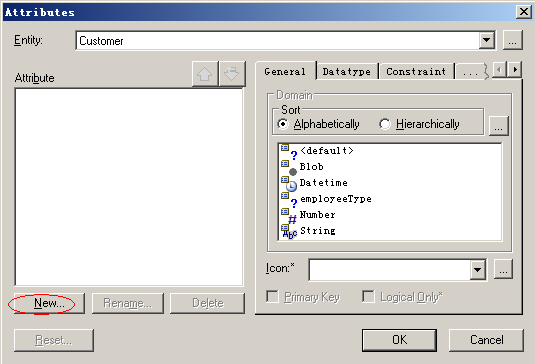

右键点击 Customer实体并从弹出菜单中选择“ Attributes...”菜单进入属性编辑对话框：

图 4：属性编辑对话框

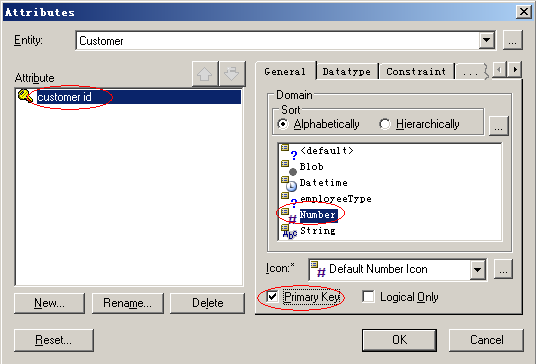

点击按钮“ New”来添加“ customer id” 属性，数据类型为 Number，并设为主键。如图 5所示。在该对话框中涉及到了“ Domain”这个概念，意思是具有相同数据类型的一组数据集合（有限多个，如省份的列表，或者无限多个，如电话号码等）。 ERwin中支持自定义 Domain，定义后可以在多个实体中使用，这样可以统一的表达属性的含义，并对属性数据进行验证。
