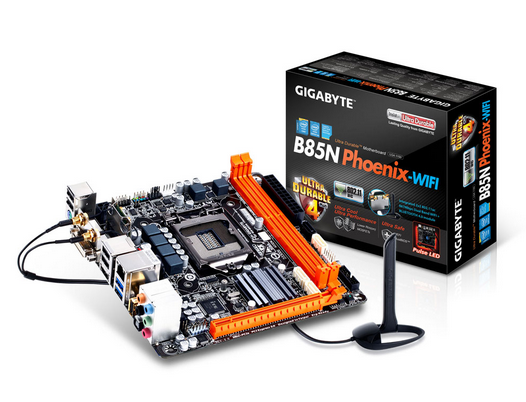

技嘉GA-B85N Phoenix-WIFI主板使用说明书pdf格式

GA-B85N Phoenix-WIFI主板配置图 ............................................................................5

GA-B85N Phoenix-WIFI主板功能框图 ........................................................................6

第一章 硬件安装 .......................................................................................................7

1-1  安装前的注意事项 .........................................................................................7

1-2  网卡驱动程序下载 .........................................................................................8

1-3  产品规格 ..........................................................................................................9

1-4  安装中央处理器 ............................................................................................11

1-5  安装内存条 .....................................................................................................11

1-6  安装扩展卡 ....................................................................................................12

1-7  后方设备插座介绍 .......................................................................................12

1-8  插座及跳线介绍 ...........................................................................................14

第二章 BIOS 程序设置 ............................................................................................19

2-1  开机画面 ........................................................................................................20

2-2  M.I.T. (频率/电压控制) ..................................................................................20

2-3  System Information (系统信息) ......................................................................25

2-4  BIOS Features (BIOS功能设定) .....................................................................26

2-5  Peripherals (集成外设) ...................................................................................29

2-6  Power Management (省电功能设定) ............................................................31

2-7  Save & Exit (储存设定值并结束设定程序) ...............................................33

第三章 附录 ..............................................................................................................34

驱动程序安装 ..........................................................................................................34

管理声明 ..................................................................................................................35

技嘉主板售后服务及质量保证卡 .......................................................................39

技嘉科技全球服务网.............................................................................................40

中央处理器(CPU)

支持LGA1150插槽处理器： Intel® Core™ i7处理器 / Intel® Core™ i5处理器 / Intel® Core™ i3处理器 / Intel® Pentium®处理器 / Intel® Celeron®处理器

L3高速缓存取决于CPU

芯片组

Intel® B85 高速芯片组

内存

2个1.5V DDR3 DIMM插槽，最高支持到16 GB

*由于Windows 32-bit操作系统的限制，若安装超过4 GB容量内存时，实际上显示之内存容量将少于实际安装的内存容量。

支持双信道内存技术

支持DDR3 1600/1333 MHz

支持non-ECC内存

支持Extreme Memory Profile (XMP)内存

显示功能

内建于有显示功能的处理器 - 支持Intel® HD Graphics:

1个DVI-I插座，可支持至最高2560x1600的分辨率

1个HDMI插座，可支持至最高4096x2160的分辨率

*支持HDMI 1.4a版本。

支持最大共享显示内存至1 GB

音效

内建Realtek® ALC898芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

支持S/PDIF输出

网络

内建Intel® GbE 网络芯片(10/100/1000 Mbit)
