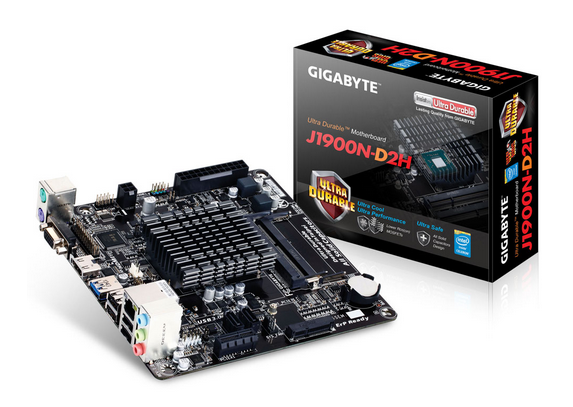

技嘉GA-J1900N(J1800N)-D2H主板使用说明书pdf格式

GA-J1800N-D2H/GA-J1900N-D2H主板配置图 ...........................................................4

GA-J1800N-D2H/GA-J1900N-D2H主板功能框图 .......................................................5

第一章 硬件安装 .......................................................................................................6

1-1  安装前的注意事项 .........................................................................................6

1-2  网卡驱动程序下载 .........................................................................................7

1-3  产品规格 ..........................................................................................................8

1-4  安装内存条 ....................................................................................................10

1-5  安装扩展卡 ....................................................................................................10

1-6  后方设备插座介绍 .......................................................................................10

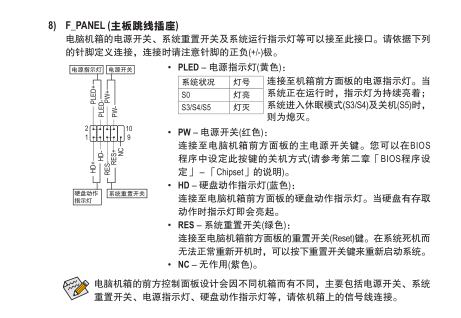

1-7  插座及跳线介绍 ...........................................................................................12

第二章 BIOS 程序设置 ............................................................................................18

2-1  开机画面 ........................................................................................................18

2-2  Main (主画面) ..................................................................................................19

2-3  Advanced (进阶设定) .....................................................................................20

2-4  Chipset (芯片组选单) ....................................................................................24

2-5  Security (密码设定) ........................................................................................25

2-6  Boot (开机设定) ..............................................................................................26

2-7  Save & Exit (储存设定值并结束设定程序) ...............................................27

第三章 附录 ..............................................................................................................28

驱动程序安装 ..........................................................................................................28

管理声明 ..................................................................................................................29

技嘉主板售后服务及质量保证卡 .......................................................................31

技嘉科技全球服务网.............................................................................................32

中央处理器(CPU)

内建Intel® Quad-Core Celeron® J1900 (2.0 GHz) 系统单芯片(SoC)

* 请勿自行拆解主板内建的SoC及其散热片，以避免造成损坏。

2 MB 高速缓存

内存

2个 DDR3/-L SO-DIMM插槽，最高支持到8 GB

* 仅使用一支DDR3/-L内存模块时，请务必安装在SODIMM_1插槽。

支持双信道内存技术

支持DDR3/-L 1333 MHz

支持non-ECC内存

显示功能

内建于SoC：

1个D-Sub插座，可支持至最高2560x1600的分辨率

1个HDMI插座，可支持至最高1920x1080的分辨率

音效

内建Realtek® ALC887芯片

支持High Definition Audio

支持2/4/5.1/7.1声道

* 若要启动7.1声道音效输出，必须使用HD (High Definition，高传真)音效模块的前方面板音源输出接出，并透过音效软件选择多声道音效功能。

支持S/PDIF输出

网络

内建Realtek® GbE网络芯片(10/100/1000 Mbit)
