这里带来220KV变电站电气施工组织设计书，这份doc格式220kv变电站电气设计共计125页，内容详细完整，工程新建建筑物有主控制楼、配电大楼、水泵房、电容器室、空压机房、消防水池各一座；及主变电基础及110KV、220KV构支架等构筑物。

220kv变电站电气设计工程概况及特点

本工程新建建筑物有主控制楼、配电大楼、水泵房、电容器室、空压机房、消防水池各一座；及主变电基础及110KV、220KV构支架等构筑物。

变电站最终建设规模为3×180MVA主变压器，每台主变配4×8016kVA电容器组，4回220kV出线，8回110kV 出线，30回10kV馈线。它的建成,将完善佛山地区的电网结构,提高佛山地区供电可靠性。

本工程资金来源为电力发展金及银行货款。

本工程项目法人为广东省电力集团公司。

本工程设计单位为佛山电力设计院。

工程监理单位为广东佛山创恒电力工程监理有限公司。

本工程开工日期为2000年5月15日，竣工日期为2000年12月10日。(土建工程开工日期拟为2000年5月15日，竣工日期拟为2000年8月27日、电气工程竣工日期拟为2000年12月9日)

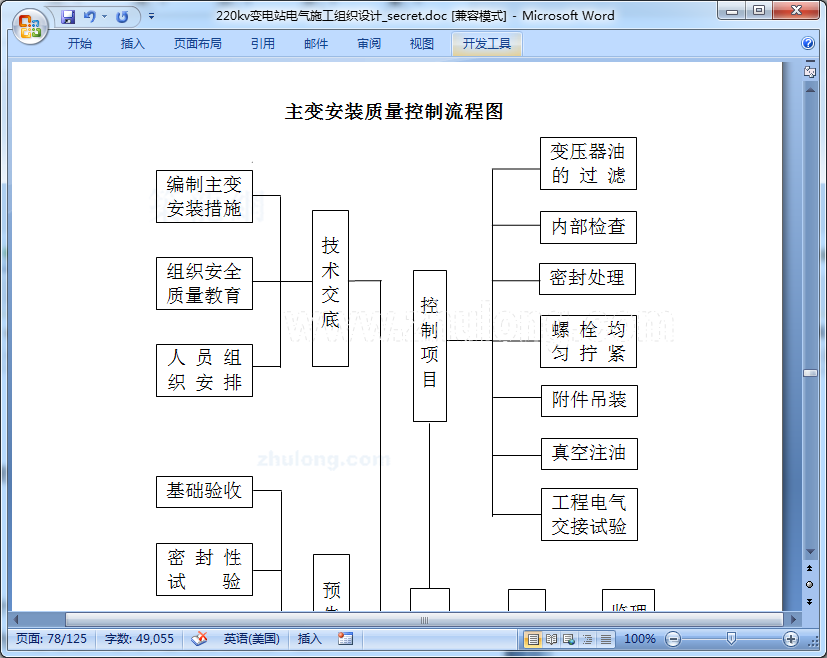

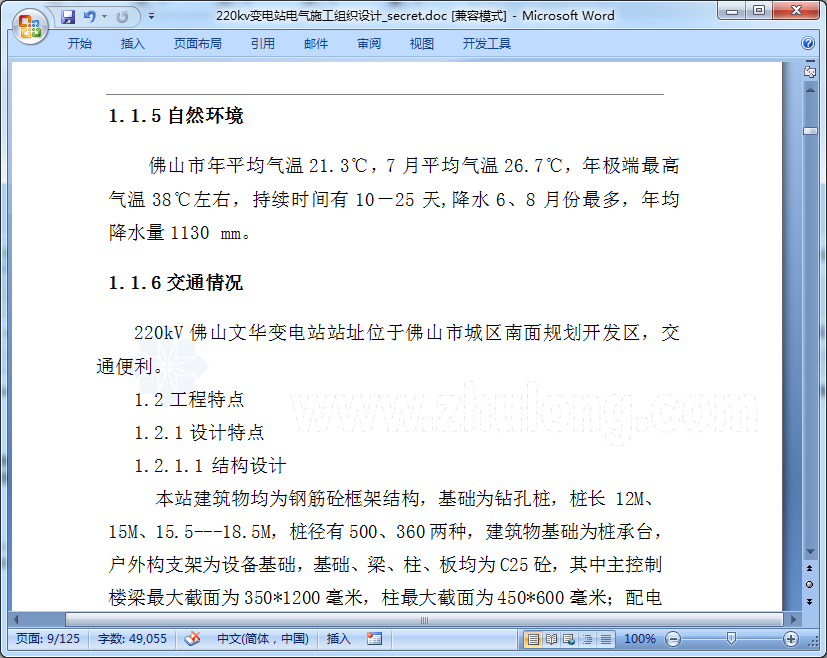

220kv变电站电气施工组织设计书截图预览

220kv变电站电气施工组织设计目录

第一章  工程概况及特点 5

1.1工程概况 5

1.1.1工程简述 5

1.1.2工程规模 5

1.1.3工程承包范围 6

1.1.4地质及地貌状况 7

1.1.5自然环境 8

1.1.6交通情况 9

第二章  施工现场组织机构 10

2.1组织机构关系图 11

2.1.1组织机构 11

2.1.2各部门主要职能与权限 12

2.1.3内部经济责任划分 13

2.1.4公司本部对现场的督导及保障作用 13

２.２工程主要负责人简介 13

第三章  施工现场总平面布置图 23

３.１施工现场平面布置图 23

３.１.１现场平面布置 23

３.１.２施工总平面管理 23

第四章  施工方案 24

（一）土建施工方案 24

4.1 施工准备 24

4.1.1 施工生产准备 24

4.1.2 施工技术准备 25

4.2施工工序总体安排： 25

4.3主要分项工程施工方法及技术措施 25

4.3.1 测量控制 25

4.3.2   钻孔灌注桩施工 26

4.3.3  钢筋工程 29

4.3.4 砼工程 30

4.3.5模板工程 32

4.3.6排栅工程 33

4.3.7砌体工程 33

4.3.8装饰工程 34

4.3.9安装工程 37

4.3.10.铝合金门窗工程 38

4.3.11半地下水池、地下油池的施工 39

（二）电气施工方案 39

4.1施工准备 39

4.1.1施工技术资料的准备 39

4.1.2施工材料的准备 41

4.1.3通讯设施的配置 41

4.1.4施工场地的准备 41

4.1.5施工机械配置 41

4.1.6施工力量的配置 44

4.1.7推行现代化管理 45

4.1.8大力提倡科技创新、科技进步和QC小组活动的开展 45

4.1.9生活设施的准备 45

4.2施工工序总体安排 46

4.３主要工序和特殊工序(包括GIS)的施工方法和施工效率估计，潜在问题分析 46

4.3.1 主变压器安装施工方法和施工效率估计，潜在问题分析 46

4.3.2电缆敷设施工方法和施工效率估计，潜在问题分析 47

4.3.3高压试验施工方法和施工效率估计，潜在问题分析 48

4.3.4调试施工方法和施工效率估计，潜在问题分析 48

4.3.5 GIS的施工方法施工方法和施工效率估计，潜在问题分析 49

4.3.6特殊工序控制 50

4.3.7主要工序流程图 50

4.4工程成本的控制措施,为控制成本，提高效益，拟采取的措施 55

第五章  工期及施工进度计划 56

（一）土建施工阶段 56

5.1工期规划及要求 56

5.2施工进度计划 56

5.3施工资源需要量计划 56

5.4施工进度计划分析 57

5.4.1计划潜在问题 57

5.4.2计划中的潜力及其开发途径 58

5.5 计划控制 58

（二）电气施工阶段 59

5.1工期规划及要求 59

5.1.1施工进度横道图 59

5.2施工进度计划网络图 59

5.2.2保证工期的组织措施 59

5.2.3保证工期的技术措施 60

5.3施工资源计划 61

5.3.1设备材料的采购 61

5.3.2主要材料的供应 61

5.3.3材料管理 62

5.3.4防火、防盗 62

5.4施工进度计划分析 62

5.4.1计划潜在问题 62

5.4.2计划中的潜力及其开发途径 62

5.5计划控制 63

5.5.1计划控制的程序 63

5.5.2 计划控制的方法和措施 63

5.5.3计划控制制度 64

第六章  质量目标、质量保证体系及技术组织措施 65

6.1质量目标 65

6.2质量管理组织机构及主要职责 65

6.2.1质量管理组织机构 65

6.2.2 质量管理部门的主要职责 67

6.2.3 质量保证体系在本工程的实施 68

6.3质量管理措施 69

（一）土建施工质量管理： 69

（二）电气施工质量管理： 72

6.3.1质量管理的措施 72

6.3.2关键工序的质量控制 73

6.3.3重要分部工程质量控制流程图 74

6.4 质量管理及检验的标准 78

6．5质量保证技术措施 81

（一）土建质量保证技术措施： 81

（二）电气质量保证技术措施： 82

第七章  安全目标﹑安全保证体系及技术组织措施 83

7.1安全管理目标 83

7.2安全管理组织机构及主要职责 84

7.2.1安全管理组织机构图 84

7.2.2主要职责和权限 85

7.3安全管理制度及办法 87

(一)土建施工安全管理制度及办法 87

7.3.1 工地现场消防措施 87

7.3.2  安全生产措施 88

7.3.3 安全施工规范 92

（二）电气施工安全管理制度及办法 92

7.4安全组织技术措施 94

7.4.1安全薄弱环节 94

7.5重要施工方案和特殊施工工序的安全过程控制 95

7.5.1  GIS的安全过程控制 96

7.5.2主变安装的安全过程控制 96

7.5.3各分部工程的安全过程控制图 97

第八章  工程分包的管理 104

8.1工程分包的原因及范围 104

8.2分包商选择条件 104

8.2.1质量管理方面 104

8.2.2安全管理方面 104

8.2.3技术管理方面 105

8.2.4经营管理方面 105

8.3分包工程管理 105

8.3.1质量管理 105

8.3.2工期管理 106

8.3.3安全管理 106

第九章  环境保护及文明施工 107

9.1环境保护 107

9.2加强施工管理、严格保护环境 107

9.2.1 环境保护的目标: 107

9.2.2环境保护的措施 107

9.3文明施工的目标、组织机构和实施方案 109

9.3.6土建施工现场的管理 110

9.3.7电气施工现场的管理 111

9.3.8环境卫生管理 112

9.3.8综合治理方面 113

9.4文明施工考核、管理办法 114

第十章  计划、统计和信息管理 118

10.1计划、统计报表的编制与传递 118

10.2信息管理 119

10.2.1信息管理的目标 119

10.2.2信息管理的措施 119
