mikrotik hotspot 设置图文教程

网关路由器的网络参数如下：

WAN 口对应外网IP 为10.200.15.200/24，网关为10.200.15.1

LAN 口对应内网IP 为192.168.1.1/24

DNS：61.139.2.69

根据这些参数我们需要先配置好IP 地址、网关和DNS，并打开DNS 缓存等。

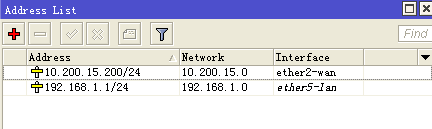

进入 ip address 配置IP 地址：

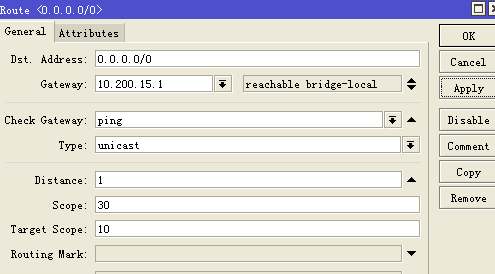

进入 ip route 配置网关:

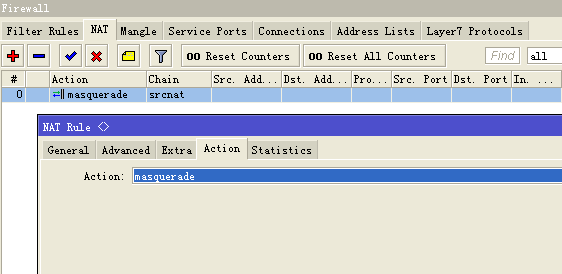

进入 ip firewall nat 设置好NAT 伪装：

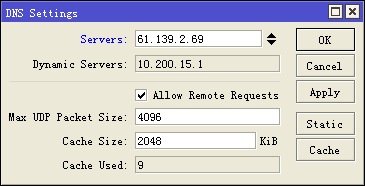

进入 ip dns 配置DNS 缓存：


现在我们的基本参数已经配置完成，现在我们需要配置的 Hotspot 参数，配置Hotspot 参数的基本流程是：

1、先进入ip hotspot user profile 设置用户分组规则

2、然后在ip hotspot user 添加用户的帐号

3、进入ip hotspot server profile 配置服务器规则

4、在ip pool 中分配IP 地址段，根据需要启用DHCP 服务

5、在ip hotspot server 添加并启用hotspot 服务

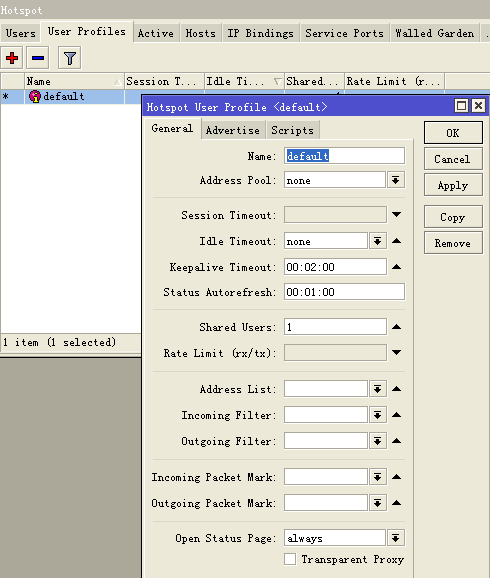

现在我们进入 ip hotspot，并配置ip hotspot use profile

在 user profile 里面一般配置如下几个参数：

Idle-Timeout：用户在一定时间内没有任何流量发出后自动注销连接

Keepalive-Timeout：路由器主动通过ICMP 探测主机是否在线，如果在一定时间为探测到自动注销连接（如

果用户机开启防火墙，路由器无法探测到）

Shared-users：帐号的分享用户多少，默认为1，即仅一个用户使用该帐号。

Rate-Limit：分配每个帐号带宽，格式为“上行 / 下行”

Transparent-proxy：透明代理功能是否开启，一般使用Hotspot 认证建议不用打开此参数。

其他参数请参考具体Hotspot 手册。

Address pool 这个是DHCP 的地址池，给用户分配IP，我们可以在ip pool 中分配地址段

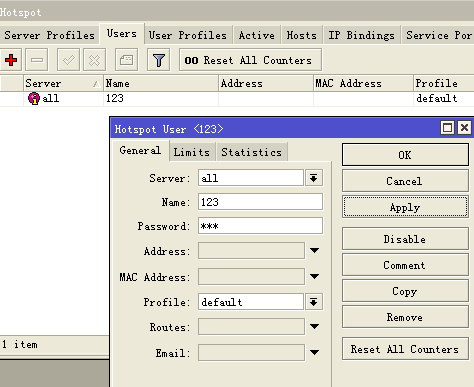

在 user 配置用户登录帐号和密码，以及所属的profile 类型：


这里默认server 服务器为all，

Name 用户名：123

Password：123

Profile：用户组规则，这里选择我们之前设置的default 规则

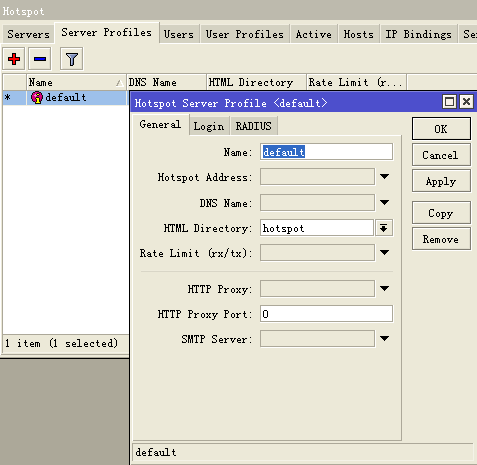

配置完用户规则后，进入ip hotspot server profile，配置服务器规则。

在 General 选项中选择 HTML Directory 为默认的hotspot 文件路径，同时也可以选择自己定义的文件名路径。

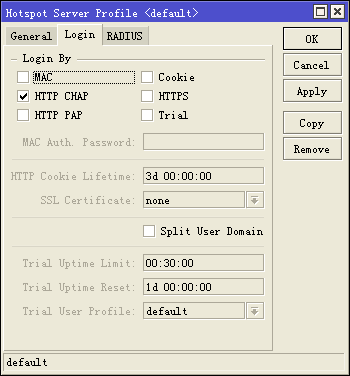

配置 login 登录方式，一般只启用http chap 即可，其他选项根据需要开启。

至于 Radius 根据需要开启。

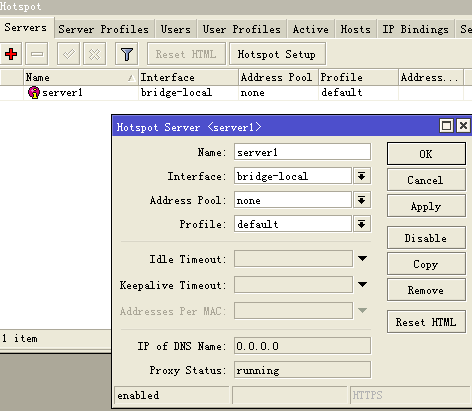

配置完成以上参数后，最后我们启用 Hotspot 服务器：

当启用完成后，所有对路由器或者外网访问都需要通过 web 认证，在用户没有认证的情况下，当用户随便输入一个网站都

会跳转到认证页面。

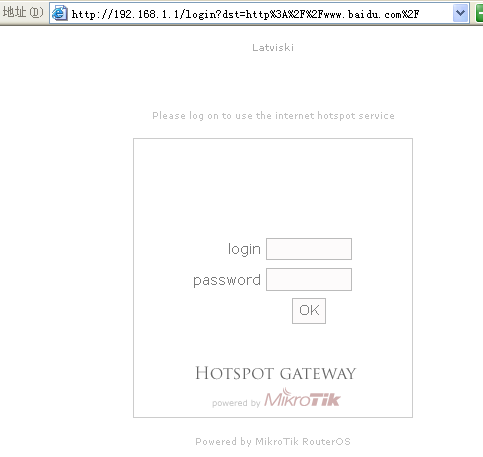

如当输入www.baidu.com的网站，Hotspot 会强制用户的web 页面跳转到认证页，如图：

输入用户名：123 密码：123后，点击OK按钮即可通过认证，当认证通过后页面会自动跳转到www.baidu.com的网站

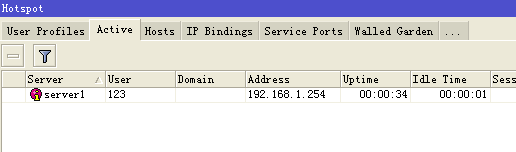

这时我们可以在 ip hotspot active 中看到用户登录的在线情况：

获取用户列表：

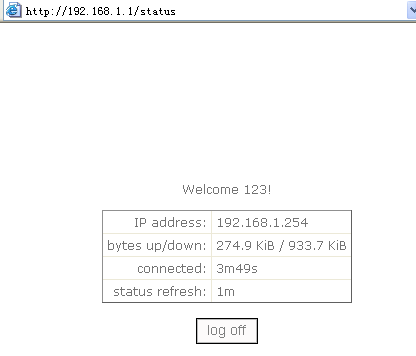

用户如果需要注销，通过输入 192.168.1.1 Hotspot 认证网关，点击log off 退出登录页面



认证页面

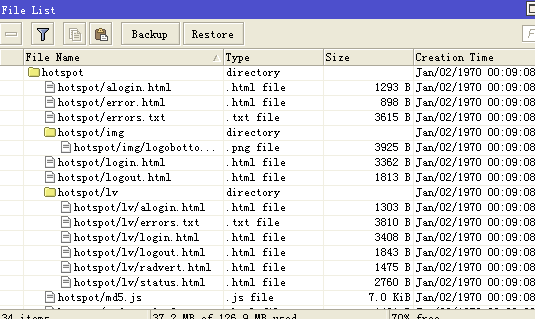

Hotspot 的认证登录页面是开放式的，即可以通过RouterOS 的files 目录下找到这些文件，Hotspot 在files 中的默认文

件名“Hotspot”，

认证页面我们可以通过修改 login.html、logout.html 和status.html 的web 界面得到你想要的网页画面或者log。
