工艺管道支架标准cad图集

工艺管道支架标准cad图集dwg格式最新整理版

  • 大小:218KB
  • 语言:中文
  • 平台:WinAll
  • 更新:2015-10-31 12:46
  • 等级:
  • 类型:建筑图集规范
  • 网站:http://www.uzzf.com
  • 授权:免费软件
  • 厂商:
  • 产地:国产软件
好用好玩 50%(0)
坑爹 坑爹 50%(0)
软件介绍软件截图相关软件软件教程网友评论下载地址

可以毫不夸张的说这份dwg格式最新整理版工艺管道支架标准cad图集是一份超级实用的工程技术资料,该图集内容包括有曲面槽滑动支座,曲面槽滑动支座,曲面槽滑动支座,丁字托滑动支座,水平管道固定支架支座,双向限位导向支座,水平管道单拉杆接管吊板,直埋式内固定支座等等,欢迎有需要的朋友前来下载查阅!

东坡学堂

管道支架的标准都有哪些?

目前有:03S402室内管道支架及吊架N72H;03SR417-2装配式管道吊挂支架安装图;05S9管道支架、吊架;标准图集S161;工艺管道安装设计施工图册(第三分册 管道支吊架);管架标准图(一-----五) HGT21629-99;火力发电厂汽水管道支吊架手册等。

消防工程中管道支架计算方法介绍

最简单的方法就是把管长除以5,然后得到支架个数,一般一个支架用角钢2米(如门型支架)然后乘以单位米角钢重量(如L40*4,1米=2.422KG),这样就可以得到所有支架的重量kg,这知识估算法,具体的要看设计要求和施工规范,这需要自己去查找!

消防管道支架设置的高度和间距,应符合设计要求和施工规范的要求。支架的尺寸和型式应根据现场实际情况确定,支架上孔眼应采用钻床进行开孔,严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1~2mm为宜;支架上飞边毛刺要及时打磨掉,其端头要进行倒角处理。

支架上焊缝要饱满且无夹渣,除埋入砼中的部分外,应及时刷防锈漆做好防护处理。

支架安装时,成排支架一定要先放线后安装,并确保同层支架高度一致。立管支架一般要求以1.5~1.8m为宜。层高5m以上,平均设置两个管卡。

(以上内容仅供参考)

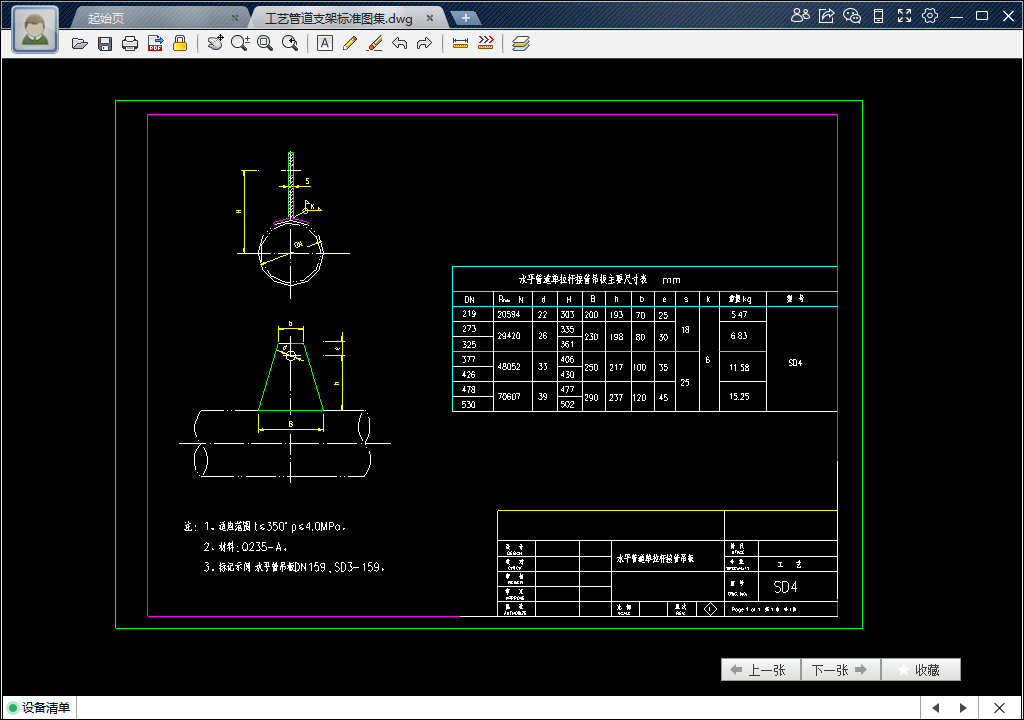

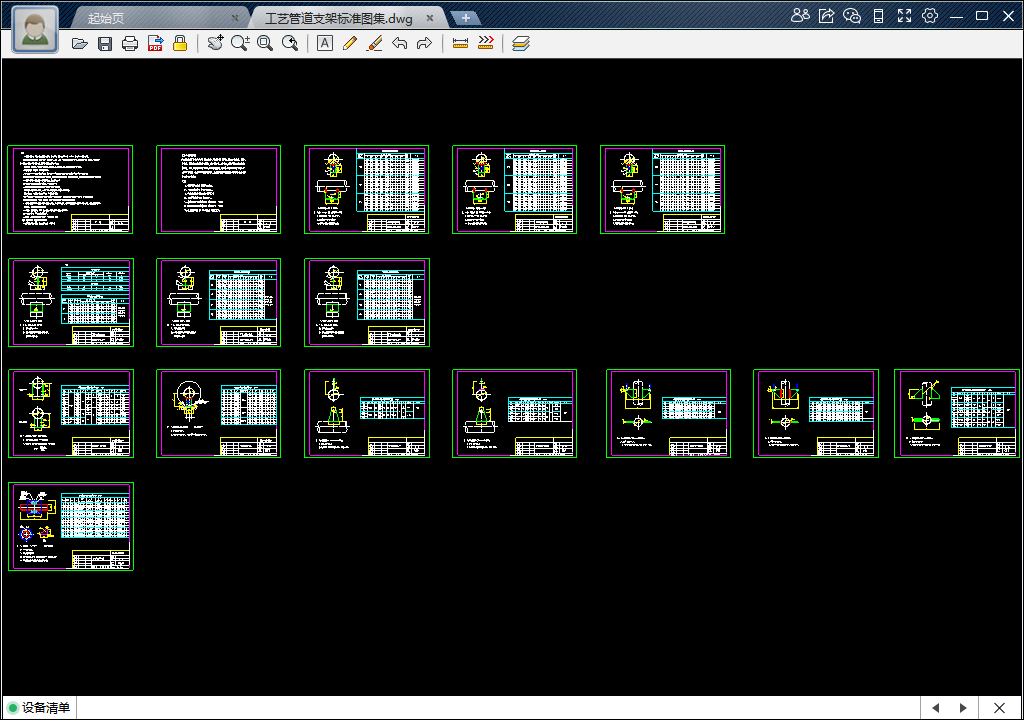

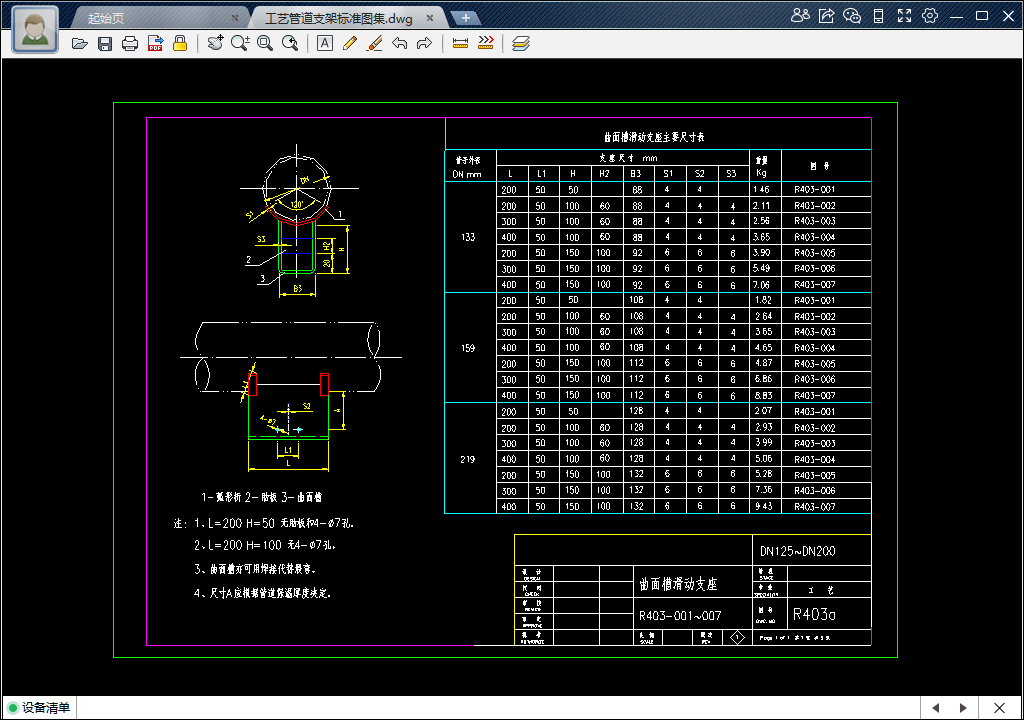

工艺管道支架标准图集预览图
