看到有朋友表示需要水泵的CAD图纸进行参考,于是东坡小编便为他整理带来了这份dwg格式最新整理版各种水泵cad图纸大全,这里面都不是很复杂的剖面图,只是简易图例,可以放到别的里面作为小配件进行使用,有需要水泵cad画法或是水泵cad图纸的朋友们可以参考一下!

东坡学堂

在CAD中水泵站用什么图例表示?

在CAD上,平面中的水泵站应用按实际比例的方块图,并在方块中标上水泵示意图则可,在系统图(流程图)中,标上水泵示意图(一般若干个),然后用虚线把若干台水泵不需要按比例用方块围在一起表示。

CAD中水泵的符号是什么?

【按国标的表示方法】

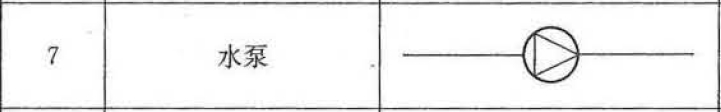

根据国家建筑标准设计图集 09DX001、GBT 50114-2010 暖通空调制图标准,水泵的符号如图:

【在CAD中的表示方法】

1、水泵是一种设备,在CAD中无法表示(除非去买标准水泵图集CAD版),而且每个厂家的具体的泵的型号不同,所代表的泵的字母也不同。

2.CAD里有个工具选项板有那些 ,如果有些东西没有,或跟你要的不一样,就可以你自己先画出来,做成块调用。

3.工具选项板调出:

CAD除 绘图空间 的空白处 点右键——ACAD——标准(注意不是  CAD标准),然后在 标准工具条上 找  工具选项板窗口,也可以直接 快捷键 ctrl+3。
