这是由东陂下载编辑整理的闭合电路欧姆定律习题word文档，该文档制作非常精细，题目都是非常经典的题材，作为课后复习以及靠前预习都是不错的选择，有需要的朋友们可以来下载使用！

闭合电路欧姆定律习题内容节选

……

课堂同步

1．下列说法正确的是 ( )

A．电源被短路时，放电电流无穷大

B．外电路断路时，路端电压最高

C．外电路电阻减小时，路端电压升高

D．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变

2．直流电池组的电动势为E，内电阻为r，用它给电阻为R的直流电动机供电，当电动机正常工作时，电动机两端的电压为U，通过电动机的电流是I，下列说法中正确的是（）

A．电动机输出的机械功率是UI B．电动机电枢上发热功率为I2R

C．电源消耗的化学能功率为EI D．电源的输出功率为EI-I2r

……

3．A、B、C是三个不同规格的灯泡，按图2-34所示方式连接恰好能正常发光，已知电源的电动势为E，内电阻为r，将滑动变阻器的滑片P向左移动，则三个灯亮度变化是（）

A．都比原来亮 B．都比原来暗

C．A、B灯比原来亮，C灯变暗

D．A、B灯比原来暗，C灯变亮

4．如图2-35所示电路中，电源电动势为E，内阻为r，电路中O点接地，当滑动变阻器的滑片P向右滑动时，M、N两点电势变化情况是（）

A．都升高 B．都降低

C．M点电势升高，N点电势降低

D．M点电势降低，N点电势升高

E．M点电势的改变量大于N点电势的改变量

……

课后巩固

1.电源电动势为ε，内阻为r，向可变电阻R供电.关于路端电压，下列说法中正确的是 ( )

A．因为电源电动势不变，所以路端电压也不变

B．因为U=IR，所以当R增大时，路端电压也增大

C．因为U=IR，所以当I增大时，路端电压也增大

D．因为U=ε-Ir，所以当I增大时，路端电压下降

2．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为（）

A．1Ω B．2Ω C．4Ω D．8Ω

3.如图2-38所示电路中，电池内阻符号为r，电键S原来是闭合的.当S断开时，电流表 ( )

A．r=0时示数变大，r≠0时示数变小

B．r=0时示数变小，r≠0时示数变大

C．r=0或r≠0时，示数都变大

D．r=0时示数不变，r≠0时示数变大

……

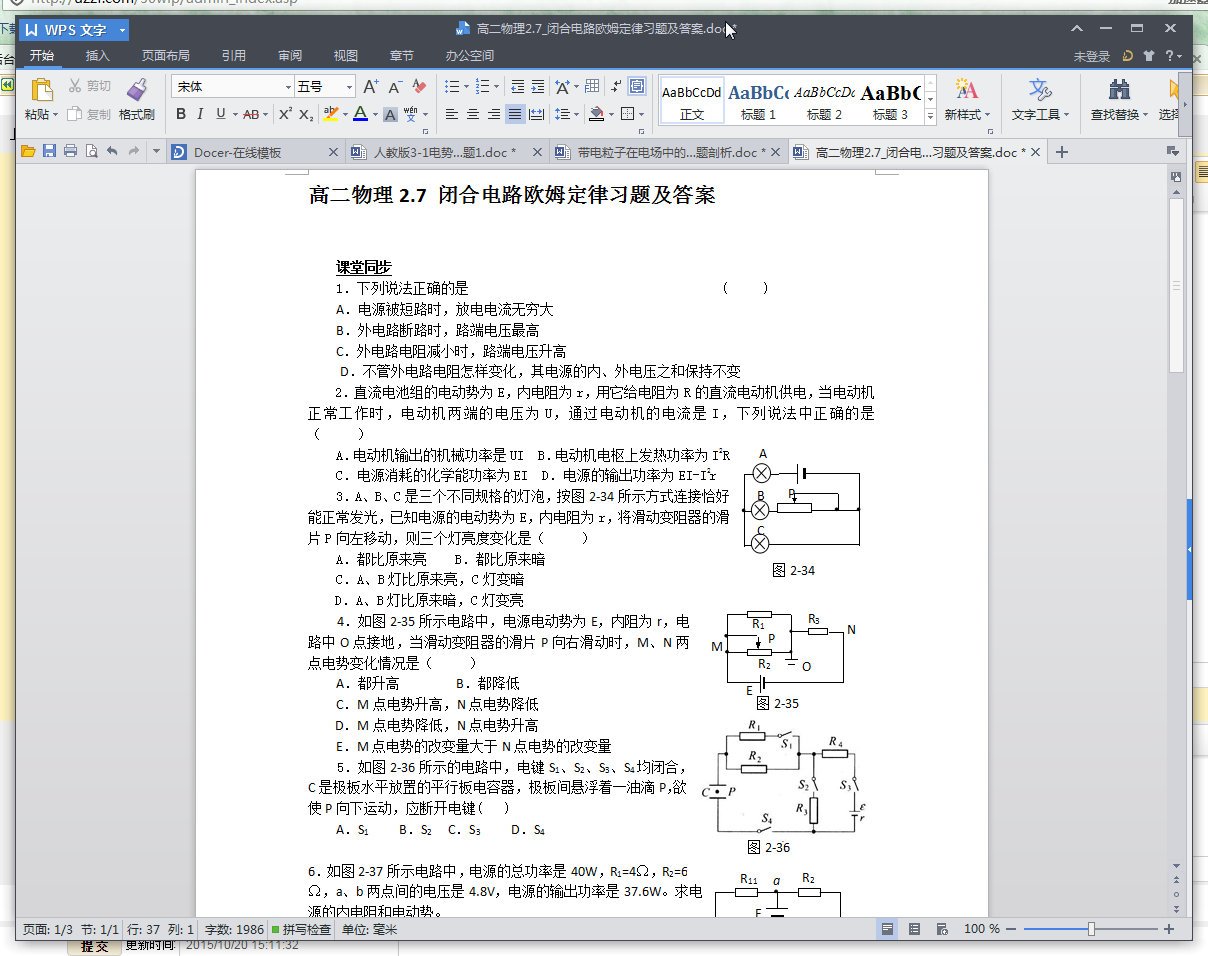

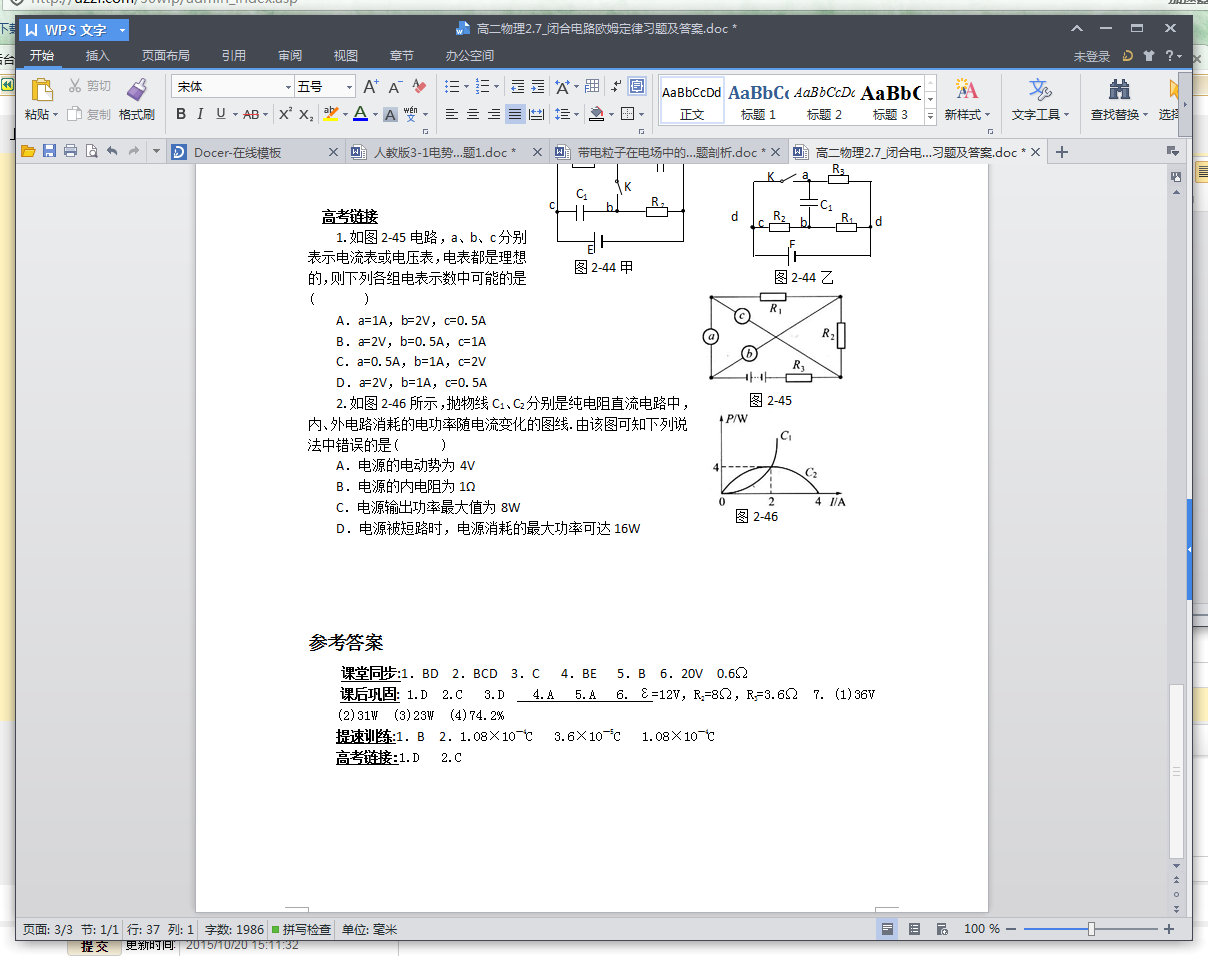

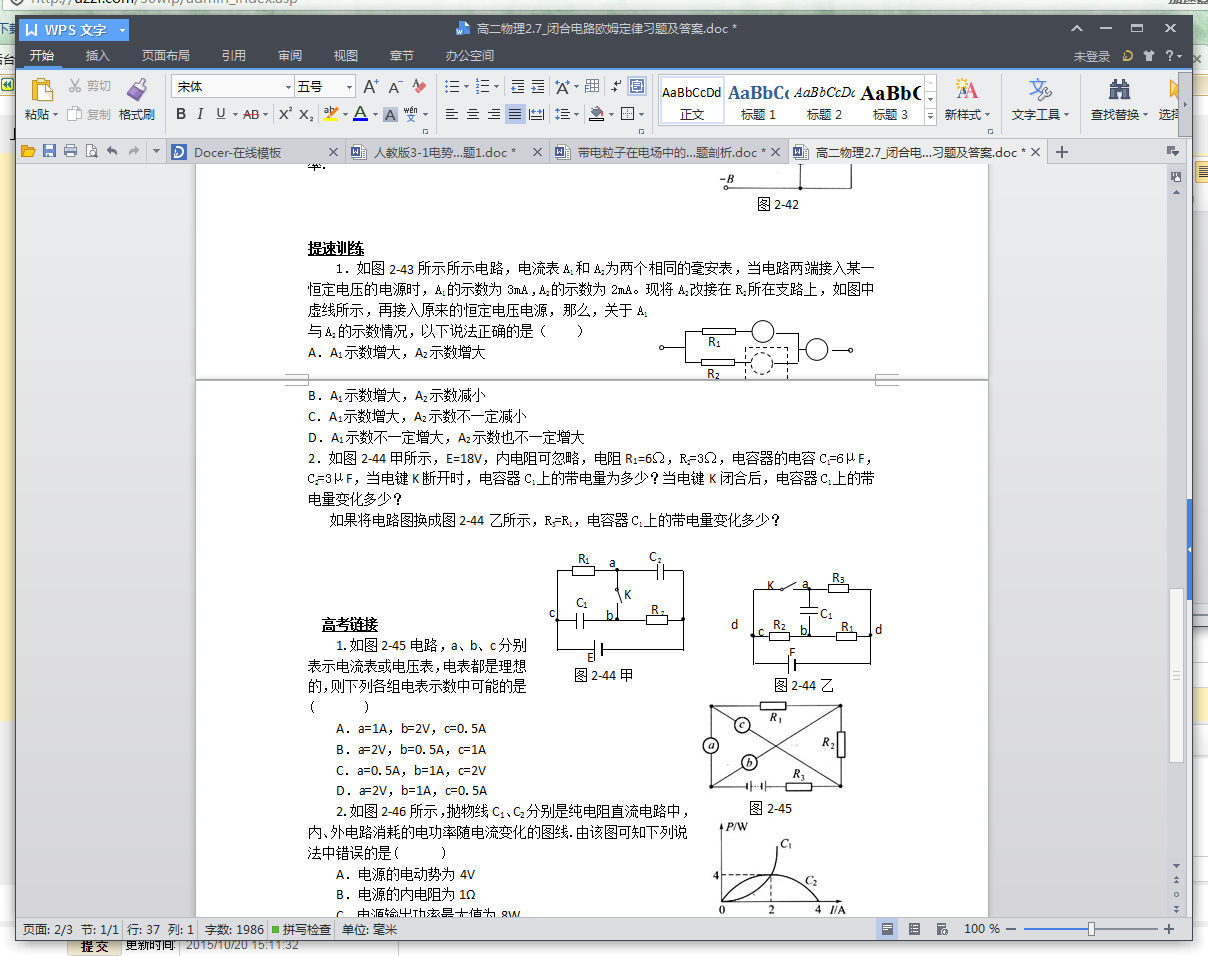

闭合电路欧姆定律习题预览
