数控车模拟精灵(CNCLathe Elf)6.0 绿色免费版

数控车模拟精灵(CNCLathe Elf)是一款专业的数控车床模拟系统，提供了数控车床编程的各种基本功能，帮助从事数控编程行业的工作人员使用，支持GSK980、GSK928TEa、华中世纪星、KND1000、西门子801/802、FANUC A类及B类宏程序等。

数控车模拟精灵(CNCLathe Elf)的特点及用途

开发制作本模拟系统的主要目的有三个：

《一》帮助数控车床编程工艺人员，操作人员使用本软件来学习数控编程。

《二》使用本软件来检查数控程序、观察加工过程及成品效果，以便为工艺编程人员确定加工方案提供直观的演示过程,必要时可把本软件上调试成功的程序通过通讯软件或U盘直接送到数控车床进行加工。

《三》使用本软件编制调试宏程序，为希望学习宏程序的编程员提供了一个良好的工作平台。

本软件有以下特点：

《一》通用性强，能适用于当前常见的多种数控系统。

《二》被加工的工件图形清晰，可以根据工件毛坯大小，进行缩放，以便能在屏幕范围内取得最佳效果，清楚地观察到加工的细节部位。

《三》软件提供了多种刀具，可以满足大多数车削加工的需要。

《四》提供了手动、MDI、单段、自动等运行方式。

《五》程序文件以文本格式保存，可以直接送往数控车床供加工使用。

《六》可以预先设定工件坐标系，刀具移动时能随时显示当前坐标；可用鼠标右击来显示工件各处的坐标位置以检查工件尺寸。

《七》主文件仅240KB，全部文件仅0.53M(压缩包大小只有252KB)，无须按装即可直接运行，不在用户电脑中增添任何插件。

《八》3.0版提供了对广数、华中、西门子、FANUC（A类及B类）等多种数控系统的宏程序的支持，对于具有相当数控编程水平的程序员，希望进一步研究练习宏程序编制的话，本软件是一个相当好的助手。

数控车模拟精灵(CNCLathe Elf)操作说明

《一》主菜单（文件）介绍

注意：操作文件菜单前应先选择好相应的数控系统（设置菜单中）1）创建新文件：

在“创建新文件”窗口的文本框中，输入程序内容，完成后点击“保存文件”按钮，即可打开“保存文件”对话框，请选择所选数控系统相应的文件夹中，并输入文件名）输入程序时应注意：每个指令字之间必须有一个空格,(如果在程序段末加分号，则分号前也应有一个空格)；每个程序段结束后按回车键。各程序段之间及程序结束后不应有空行（即不应敲入多余的回车）。

注意：以下情况不得插入空格：

(1)一个指令字内，如Z-65不能写成Z- 65；

(2)宏程序编程中的计算表达式，如华中的变量赋值命令：#10=#10+#2-1，这个赋值语句中间不应有空格，用变量给地址码赋值的表达式如X[#51+#52]中间不能有空格；再如西门子的宏程序编程中的计算表达式、计算参数赋值命令、用计算参数给地址码赋值的表达式中间都不能有空格，如：R15=R15+5,不能写成R15 = R15+5，X=R5+R3不能写成X = R5+R3；园弧命令的半径指令字如：CR=15不能写成CR = 15；(3)但宏程序中的条件表达式的比较符如">="的前后应该各有一个空格，注意">="不能写成"> ="，华中的比较符如“GE”等也应在左右各放一空格。宏语句中的关键词如“IF”“WHILE”等也必须用空格与语句的其他部份分开。

如果“选择或编辑已有文件”窗口已打开，则“创建新文件”菜单无效，必须关闭“选择或编辑已有文件”窗口后才能创建新文件2）选择或编辑已有文件：

请先在“选择文件夹”对话框中选择文件所在目录，点击《打开》，再在文件列表框中点击选中所需文件，再点击《打开》按钮，即已选取中该文件，其内容显示在文本框中，（运行程序前应先选中文件）如果要编辑这个已选中的文件，应点击“编辑”按钮，注意编辑文件后必须点击“保存”，否则要造成文件丢失。

如果“创建新文件”窗口已打开，则“选择或编辑已有文件”菜单无效，必须关闭“创建新文件”窗口后才能选择或编辑已有文件单选框《ANSI》与《UTF-8》：

指文本的编码方式，当程序文件中无中文说明时不必关心；当打开用记事本或其他方式创建的文件时，如有汉字，则可能不能正确显示汉字，此时可选择另一种编码；如果要把有汉字说明的文件复制到机床供使用，则应与该机床数控系统的编码方式一致（GSK980TDb用ANSI编码。）选择框《大写字母》：选中后则自动使用大写字母，大多数数控系统都应选取中《大写字母》，但如使用GSK928TEa编写宏程序，则有些关键词必须使用小写字母，此时《大写字母》不得选中。

3)简单G指令程序演示：

仅用于G00、G01、G02、G03、G90（华中系统G80）、G94（华中系统G81）这些代码组成的程序运行轨迹演示练习，供初学者练习熟悉G指令提供方便。

简单G指令程序演示的步骤为：数控系统启动/文件菜单中打开《简单G指令程序演示》窗口/《选择演示内容》列表中选中所需条目/视需要编辑代码/点击《确定》/主窗口中点击《运行》即可运行程序/如果选择了《单段》，则再次点击《运行》即可运行下一程序段。（《简单G指令程序演示》窗口中除了系统提供的几个示例外，用户自行编辑的程序不能保存。）

关于用户自定义刀具的设计

用户自定义刀具外形为一多边形封闭轮廓，轮廓各点位置以坐标方式保存在用户自定义刀具文件中。

用户自定义刀具文件为纯文本文件，可用记事本编辑，也可用本软件的文件菜单/创建新文件或选择编辑已有文件来创建编辑。建好的文件应保存到“用户自定义刀具”文件夹中（“用户自定义刀具”文件夹应位于软件安装目录下）。

自定义刀具文件共7行，每行为一个坐标点。

第一点固定为：X0 Z0 为刀尖点（注意首先是X值，然后是Z值，中间有一个空格），其余各点顺序应按轮廓顺时针或逆时针方向排列。

X、Z的取值方式及正负方向与数控车床编程相同，但注意X的取值表示刀具的X方向实际尺寸，因此X此处为半径值，而不是直径值。

刀具外形只能是由直线组成的多边形，不支持园弧形刀具。

多边形轮廓点固定为7点，不得大于7点（如轮廓少于7点，可将一段直线分成二段或更多段以达到7点）。

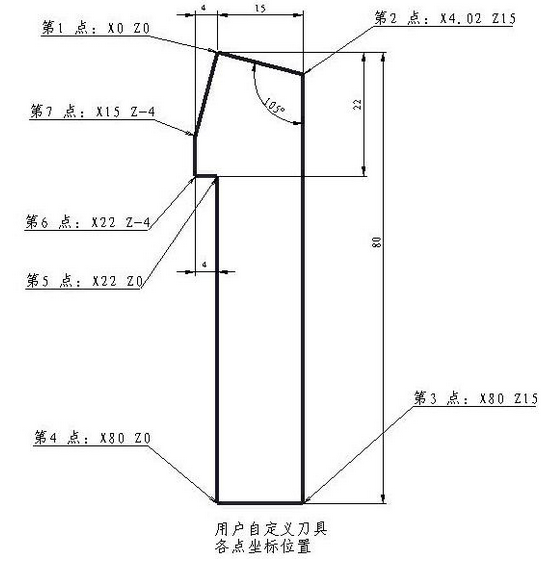

“用户自定义刀具”文件夹中有一个刀具文件名为：DefaultTool ,在选择《电动四方刀架》或《只显示当前刀》情况下，这是个默认的自定义刀具文件（当你不另外选择刀具文件时，软件即把该刀具确定为用户自定义刀具），当前的DefaultTool为一把主偏角为75度的外园车刀，该刀具外形及各点坐标见下图，请用户把此图与相应的刀具文件对照分析，即可更清楚地了解刀具文件的编制。（用户也可把此文件重命名为DefaultTool_1,再把自已更常用的自定义刀具文件命名为DefaultTool）。

在选择《排刀》的情况下，可以使用二把自定义刀，在默认的情况下为DefaultToolA及DefaultToolB；DefaultToolA为一把主偏角93度，副偏角45度的尖头外园刀，刀杆方向垂直于Z轴，DefaultToolB为一把主偏角为90度的端面车刀，刀杆方向平行于Z轴。

使用用户自定义刀具可在“设置/设置刀具”窗口中进行，与其他普通刀具同样，可将“用户自定义刀具”分配给要求的刀具号。

可以编制多个自定义刀具文件保存在“用户自定义刀具”文件夹中，供需要时选用。

图：DefaultTool刀具文件对应的75度外园车刀坐标尺寸
