11CDX008-5电能计量管理系统设计与安装图集是一份适用于新建、改建、扩建和节能改造的民用建筑及一般工业建筑用电设备的用电能耗监控与管理的参考图集，该图集通常被简称为11cdx0085图集，点击本文相应的下载地址你将会获得一份pdf格式内容完整且无水印的清晰版11cdx0085图集，另外，该图集完全免费哦！所以如果你需要一份11cdx0085图集免费下载文档，那就赶快来下载吧！

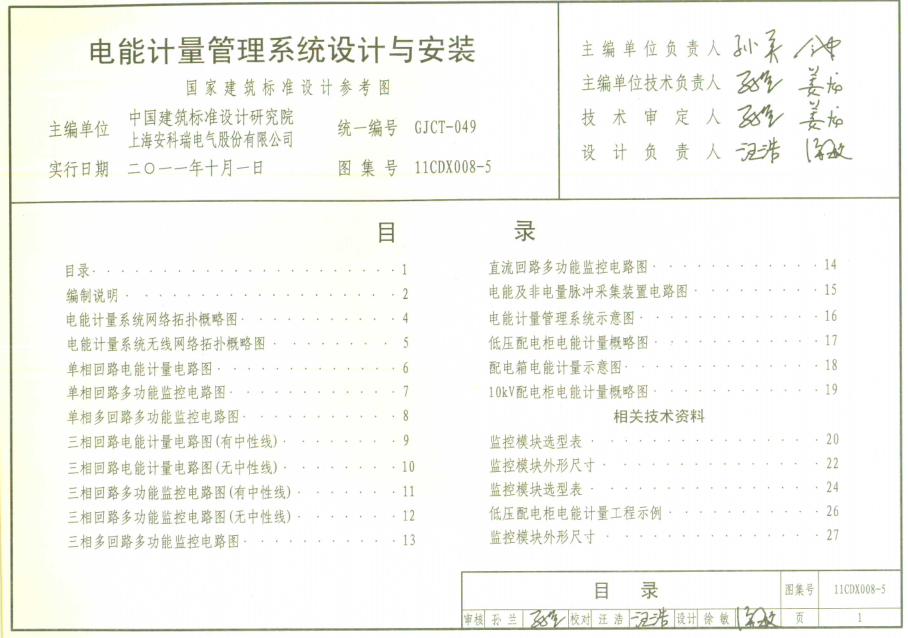

11cdx0085图集目录
目录1
编制说明2
电能计量系统网络拓扑概略图4
电能计量系统无线网络拓扑概略图5
单相回路电能计量电路图6
单相回路多功能监控电路图7
单相多回路多功能监控电路图8
三相回路电能计量电路图(有中性线)9
三相回路电能计量电路图(无中性线)10
三相回路多功能监控电路图(有中性线)11

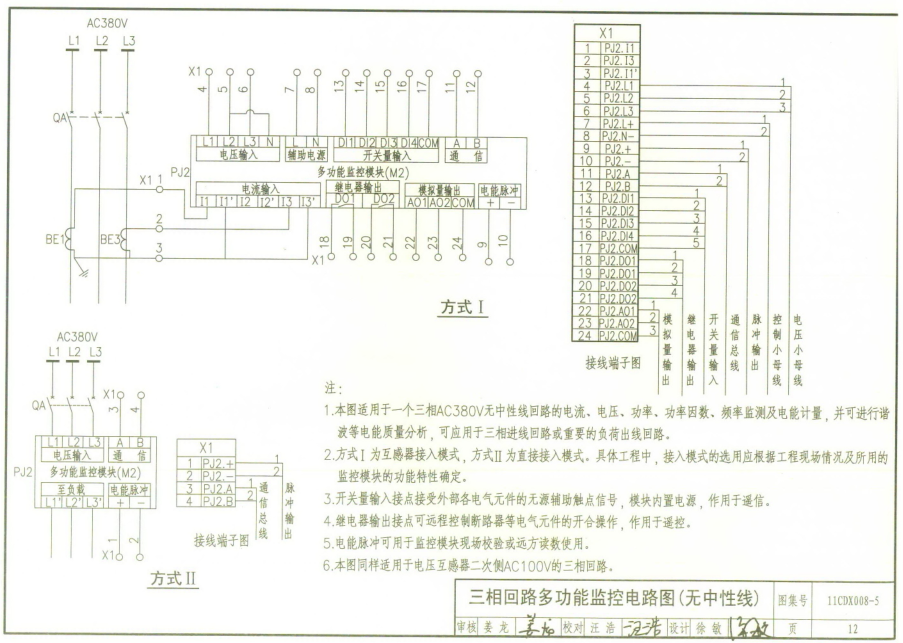

三相回路多功能监控电路图(无中性线)12
三相多回路多功能监控电路图13
直流回路多功能监控电路图14
电能及非电量脉冲采集装置电路图15
电能计量管理系统示意图16
低压配电柜电能计量概略图17
配电箱电能计量示意图18
10kV配电柜电能计量概略图19
相关技术资料
监控模块选型表20
监控模块外形尺寸22
监控模块选型表24
低压配电柜电能计量工程示例26
监控模块外形尺寸27
11cdx0085图集内容简介
11CDX008-5《电能计量管理系统设计与安装》以国家现行有关标准为依据，结合用电设备分项分类计量管理要求，介绍电能计量管理系统的组成和功能，提供用电设备能耗监测与分析管理的设计方案。重点介绍电能计量系统拓扑结构图，直流、交流单相和三相用电设备电能计量、监测的电路图。给出了电能计量管理系统的示例和电能计量装置选型及相关技术资料，供设计人员选用。
