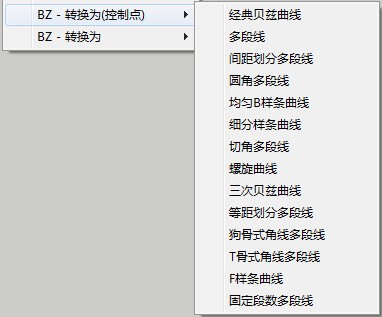

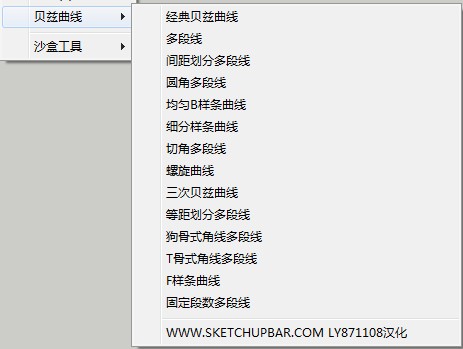

最新版贝兹曲线插件,已完美汉化,支持SU2014及之前版本。













SUAPP2用户一键添加地址:

什么是SUAPP2?





中文版, 2014

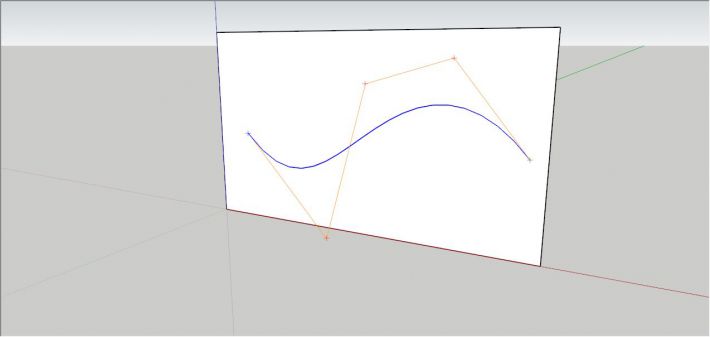

1.用贝兹曲线画出曲面的投影线。


sketchup建模教程:曲面桁架建模教程

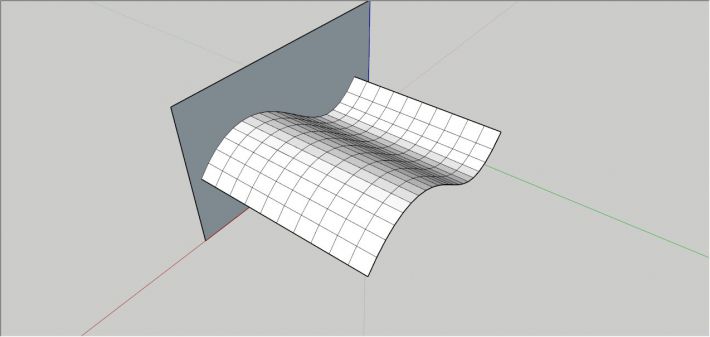

2.使用拉线成墙创立曲面(此处也可偏移曲面后做成有厚度的曲面进行推拉做出曲面桁架的盖顶)。


sketchup建模教程:曲面桁架建模教程

3.等分阵列曲面投影线,划分曲面UV,此处UV结构线距离自行控制。


sketchup建模教程:曲面桁架建模教程

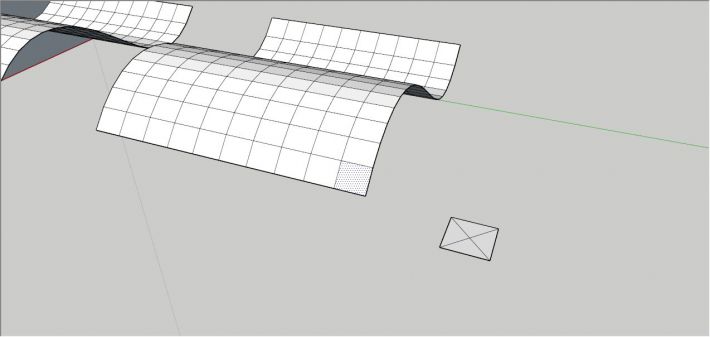

4.复制一个曲面,留下原来的曲面到最后做玻璃顶盖备用,另画一个正方形连接对角线。


sketchup建模教程:曲面桁架建模教程

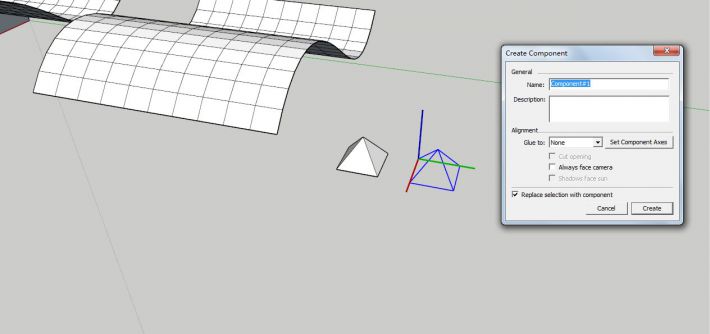

5.用移动工具沿Z轴方向移动对角线焦点,折叠出锥形,切换到线框模式,提取锥形边线,做成组件。


sketchup建模教程:曲面桁架建模教程

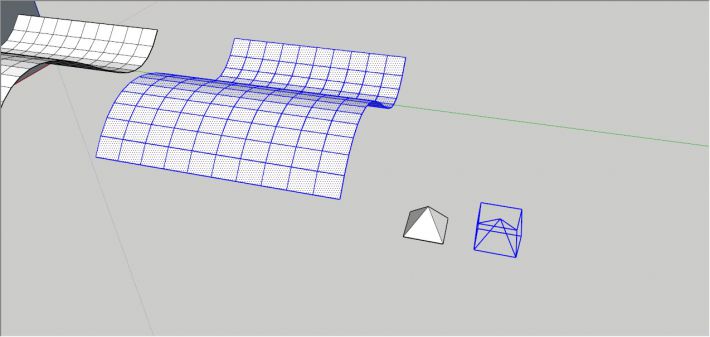

6.全选曲面和锥形组件,点击面转组件按钮。


sketchup建模教程:曲面桁架建模教程

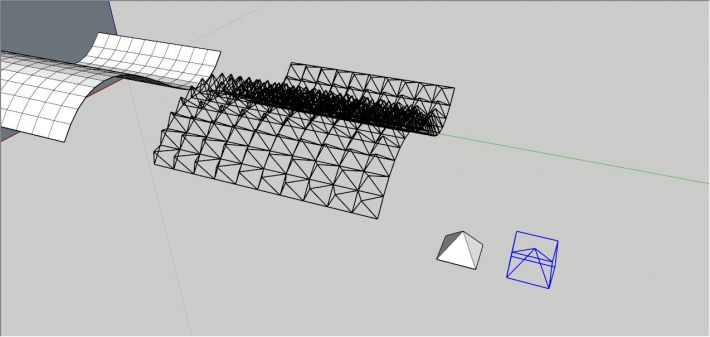

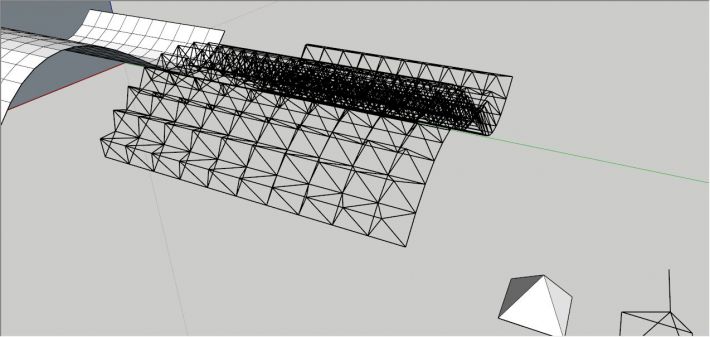

7.得到如图所示的线框结构,此时保持锥形朝上,方便后面连接顶点的操作,同样可进入组件验证顶点均在曲面的法线方向上。


sketchup建模教程:曲面桁架建模教程

8.进入组件,连接横向的顶点,连接一次即可将全部顶点横向连接。


sketchup建模教程:曲面桁架建模教程

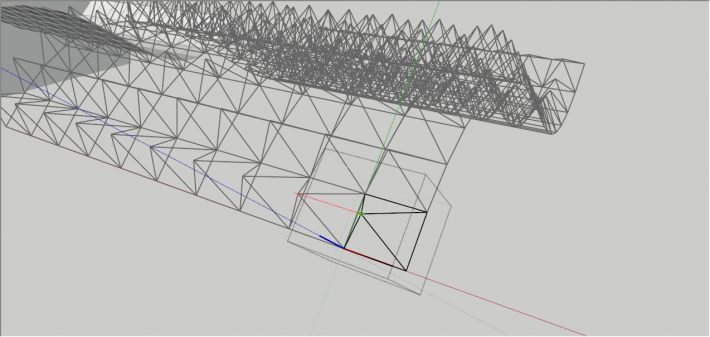

9.其中可能会有一列组件需要单独处理,如果遇到可自行调整,如图所示,横向顶点连接完成。


sketchup建模教程:曲面桁架建模教程

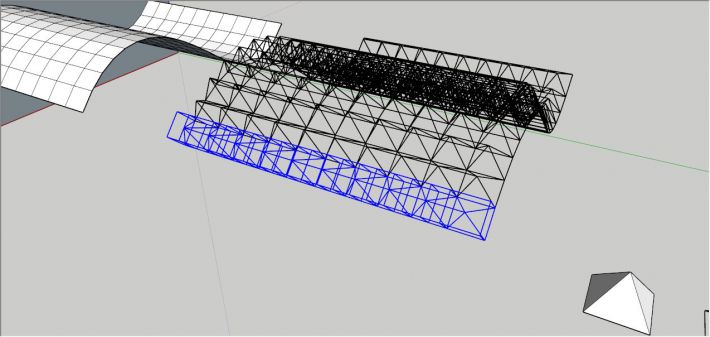

10.选中横向的一列组件,右键点击单独处理。


sketchup建模教程:曲面桁架建模教程

11.进入单独处理的组件,连接纵向顶点。


sketchup建模教程:曲面桁架建模教程

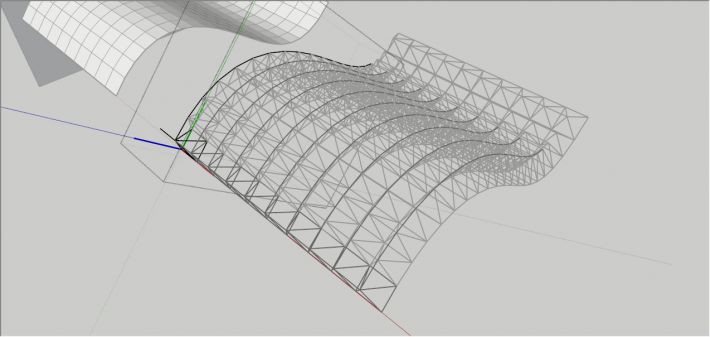

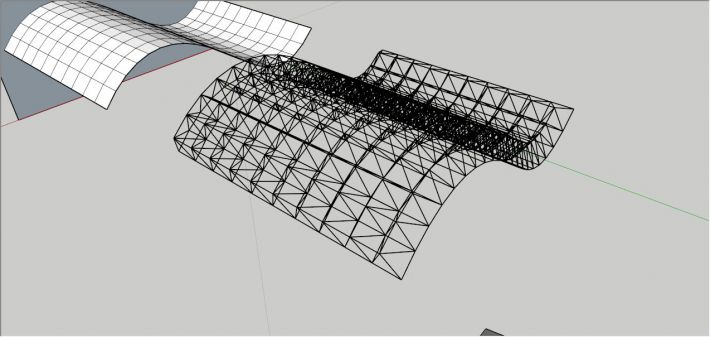

12.如图所示,曲面桁架的框架大体完成。


sketchup建模教程:曲面桁架建模教程

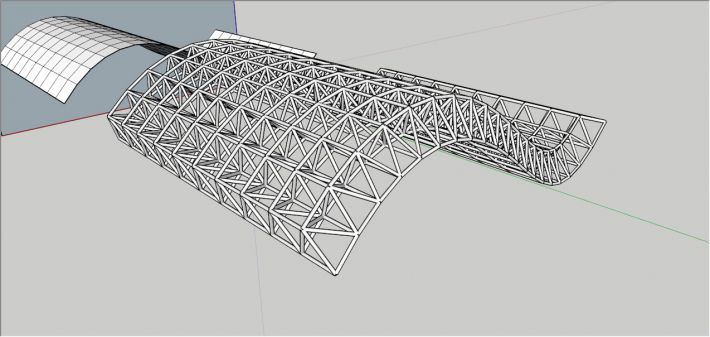

13.进入组件,全选线,使用suapp中的线转圆柱或者lines2tubes,将所有线转换成圆管,尺寸自定,到此处,曲面桁架的框架全部完成。


sketchup建模教程:曲面桁架建模教程

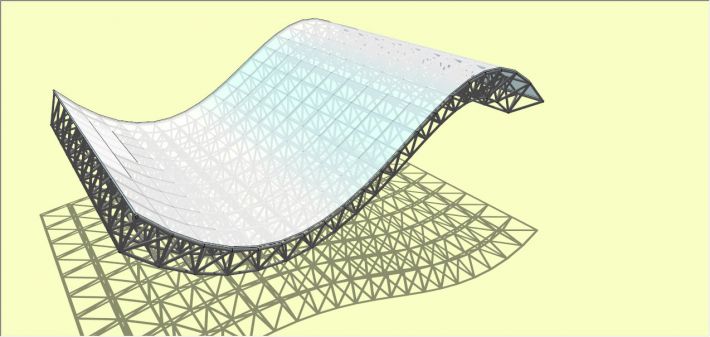

14.用缩放工工具镜像桁架,将桁架方向翻转,加上玻璃顶,标准曲面桁架完成。


sketchup建模教程:曲面桁架建模教程
